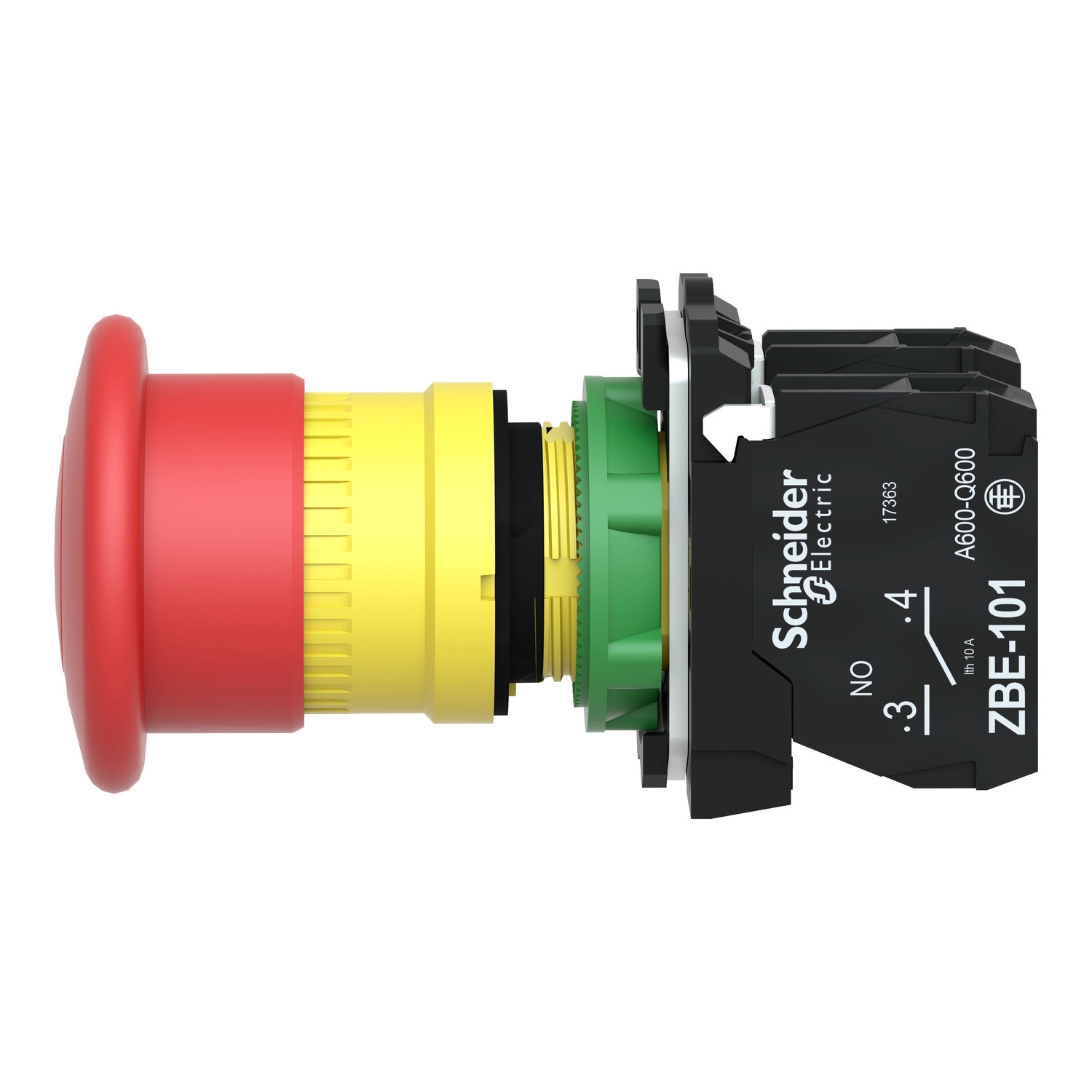

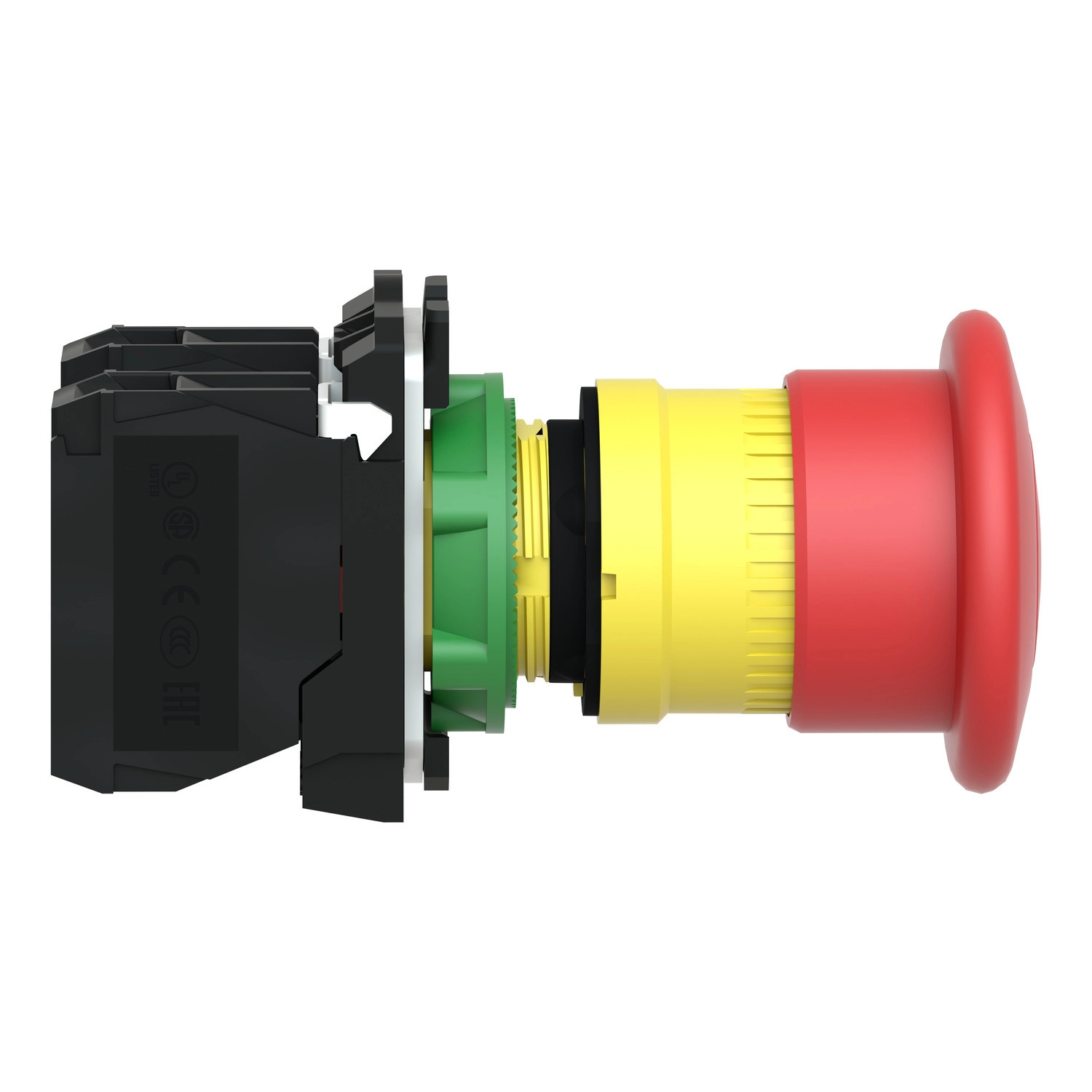

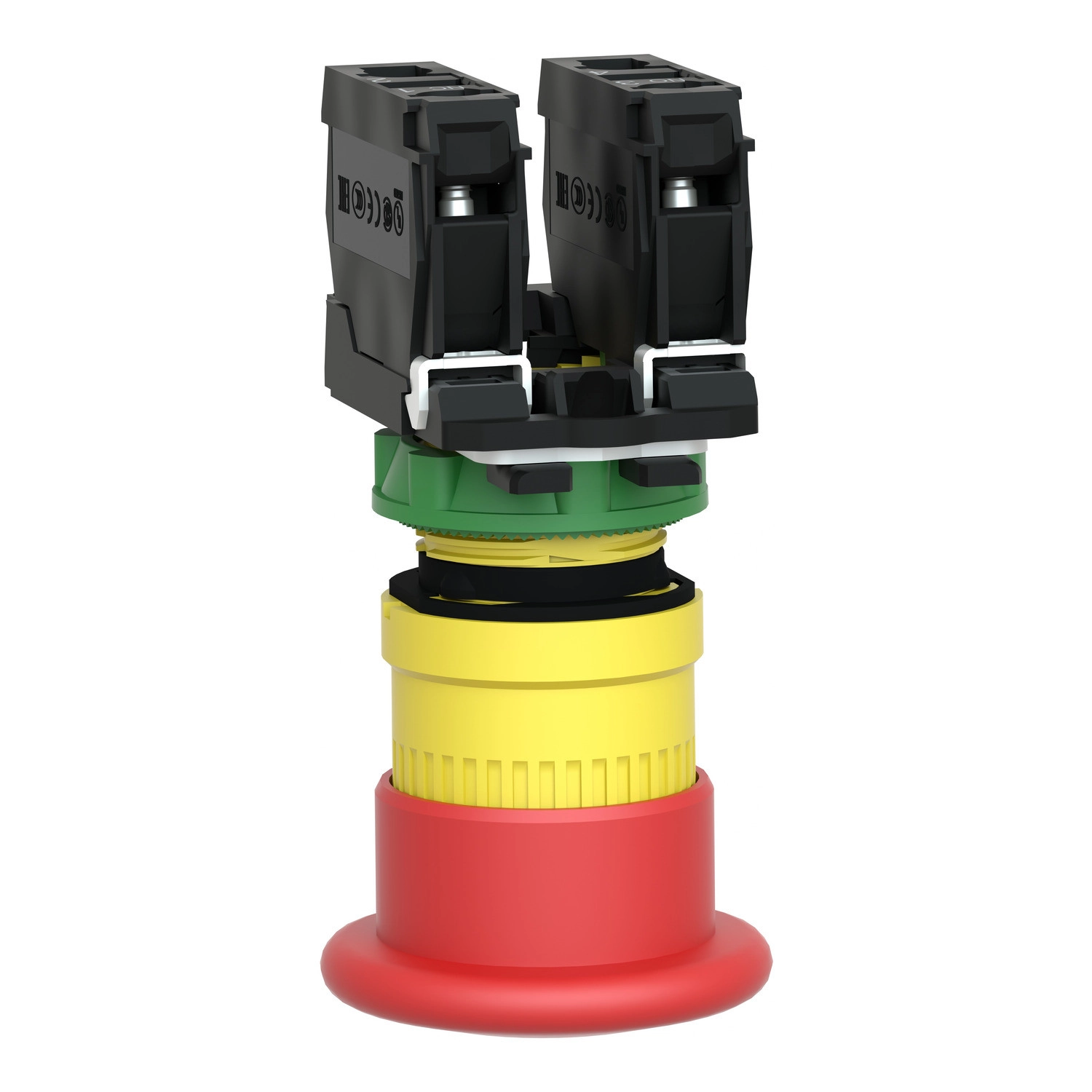

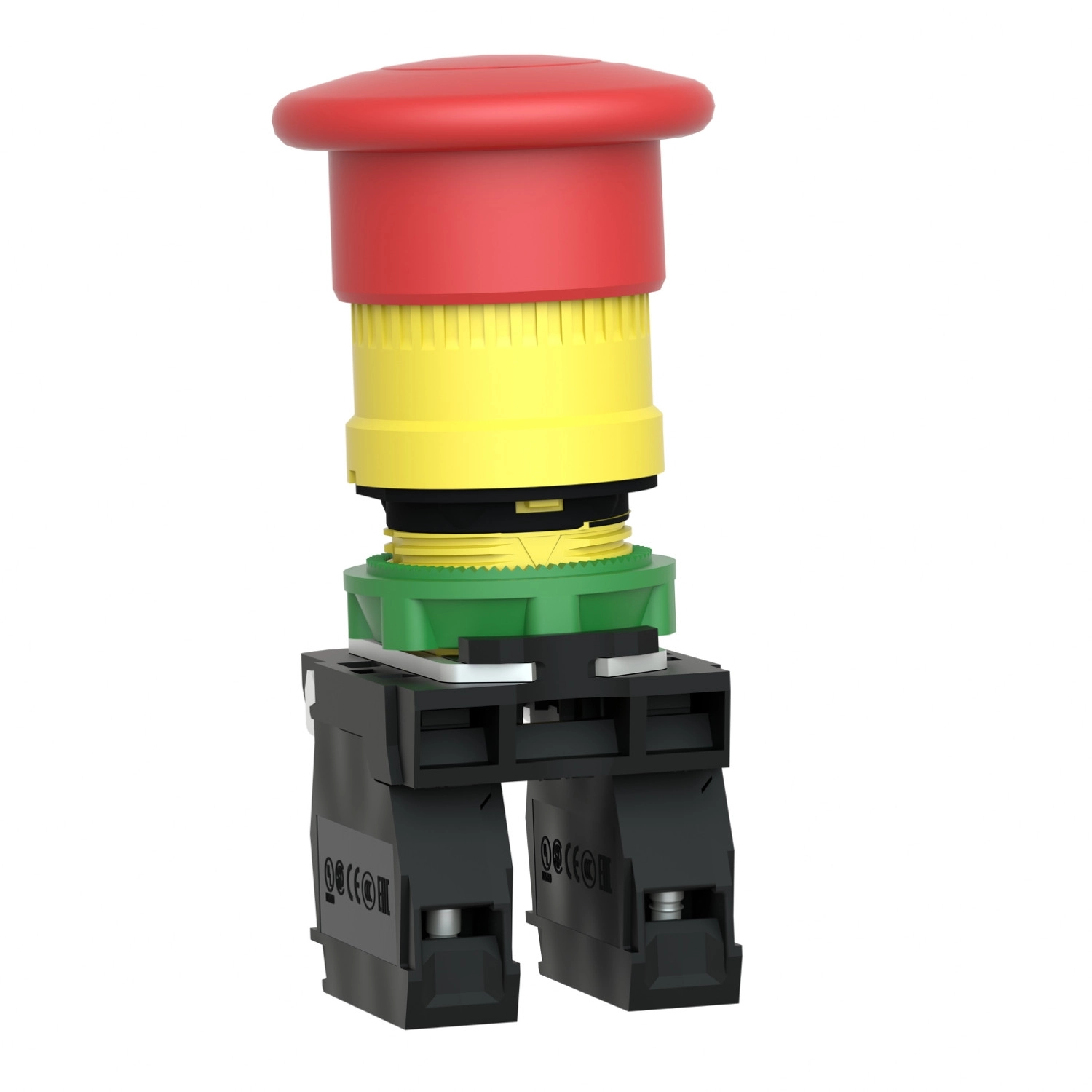

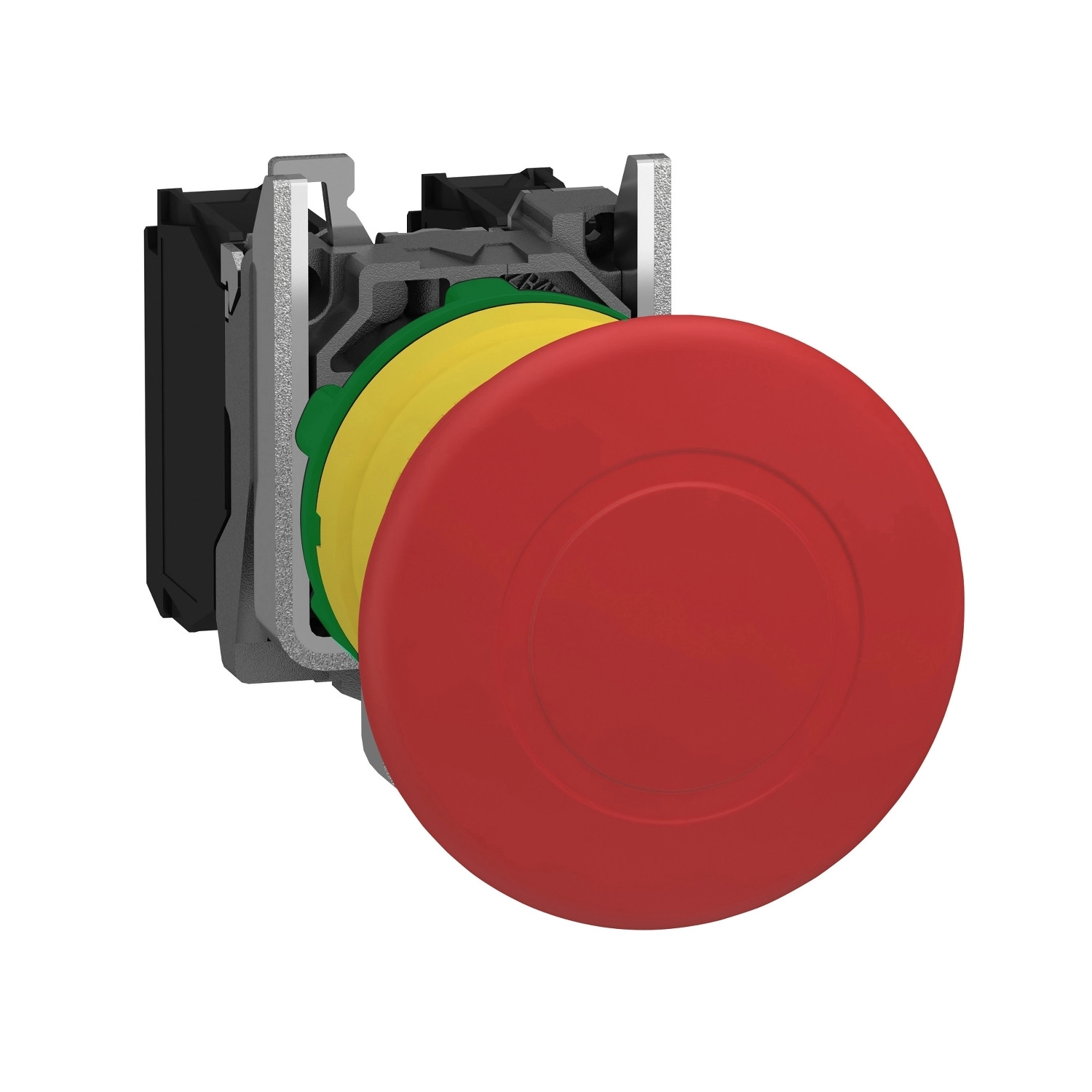

Schneider Electric Harmony XB5 - XB5AT845 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, húzásra kioldó, 1NC+1NO
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

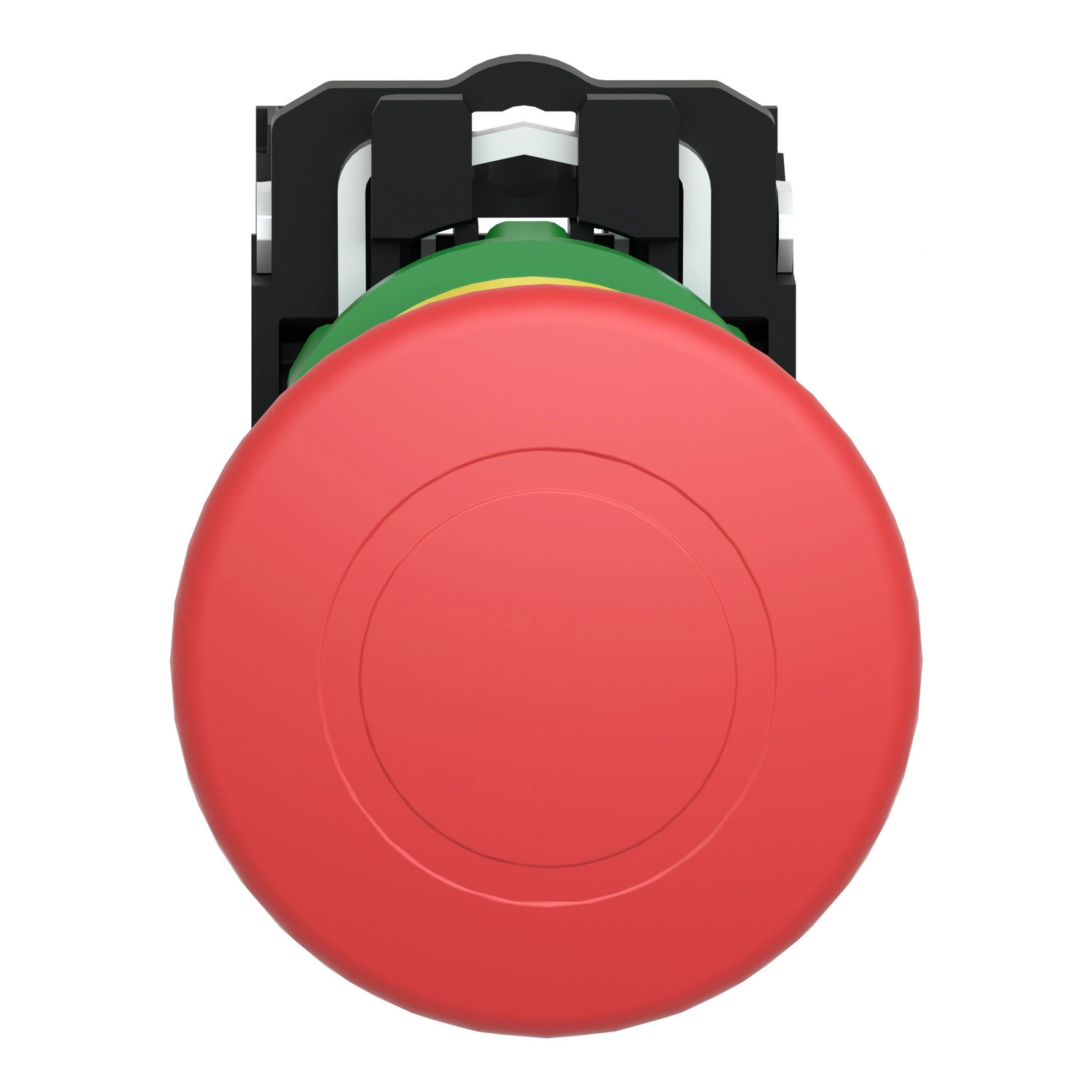

A termék piros gombafejű kialakítású, 40 mm átmérővel, amely megfelel a nemzetközi biztonsági szabványoknak. A nyomógomb 22 mm-es szerelési átmérővel rendelkezik, ami kompatibilis a legtöbb szabványos kapcsolószekrénnyel és kezelőpanellel. A vészleállító gombot trigger akcióval és mechanikus reteszeléssel látták el, ami biztosítja, hogy aktiválás után a gomb lenyomott állapotban maradjon, amíg manuálisan nem oldják fel a push-pull visszaállítási mechanizmussal. Ez a funkció létfontosságú, mivel megakadályozza a berendezés véletlen újraindítását a vészhelyzet elhárítása előtt.
Az XB5AT845 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek ezüst ötvözet (Ag/Ni) anyagból készültek a kiváló elektromos vezetőképesség és tartósság érdekében. Az érintkezők lassú-megszakítású működéssel rendelkeznek, ami biztosítja a megbízható kapcsolást. A kapcsoló magas, 10 A-es konvencionális szabad levegőn mért hőáramerősséggel bír az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett), míg a névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint.
A készülék kimagasló mechanikai és elektromos tartóssággal rendelkezik: mechanikai élettartama 300 000 ciklus, míg elektromos élettartama 1 000 000 ciklus különböző terhelési feltételek mellett. Az üzemeltetési erő 50 N, míg a teljes működési út 4,3 mm. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K mellékletének megfelelően, ami biztonsági alkalmazásoknál kulcsfontosságú tulajdonság. A csatlakozások csavaros kapocssarukon keresztül történnek, amelyek maximum 2 × 1,5 mm² vezetékeket fogadnak be kábelvéggel, vagy legalább 1 × 0,22 mm² vezetékeket kábelvég nélkül, az IEC 60947-1 előírásainak megfelelően.
Schneider Electric Harmony XB5 - XB5AT845 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, húzásra kioldó, 1NC+1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Vészleállító nyomógomb
Eszköz rövid neve: XB5
Fejrész anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejrészének alakja: Kerek
Működtető típusa: Trigger akció és mechanikus reteszelés
Visszaállítás: Push-pull (húzással kioldó)
Működtető profilja: Piros gombafej Ø 40 mm, jelölés nélkül
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NC + 1 NO
Érintkező működése: Lassú bontás

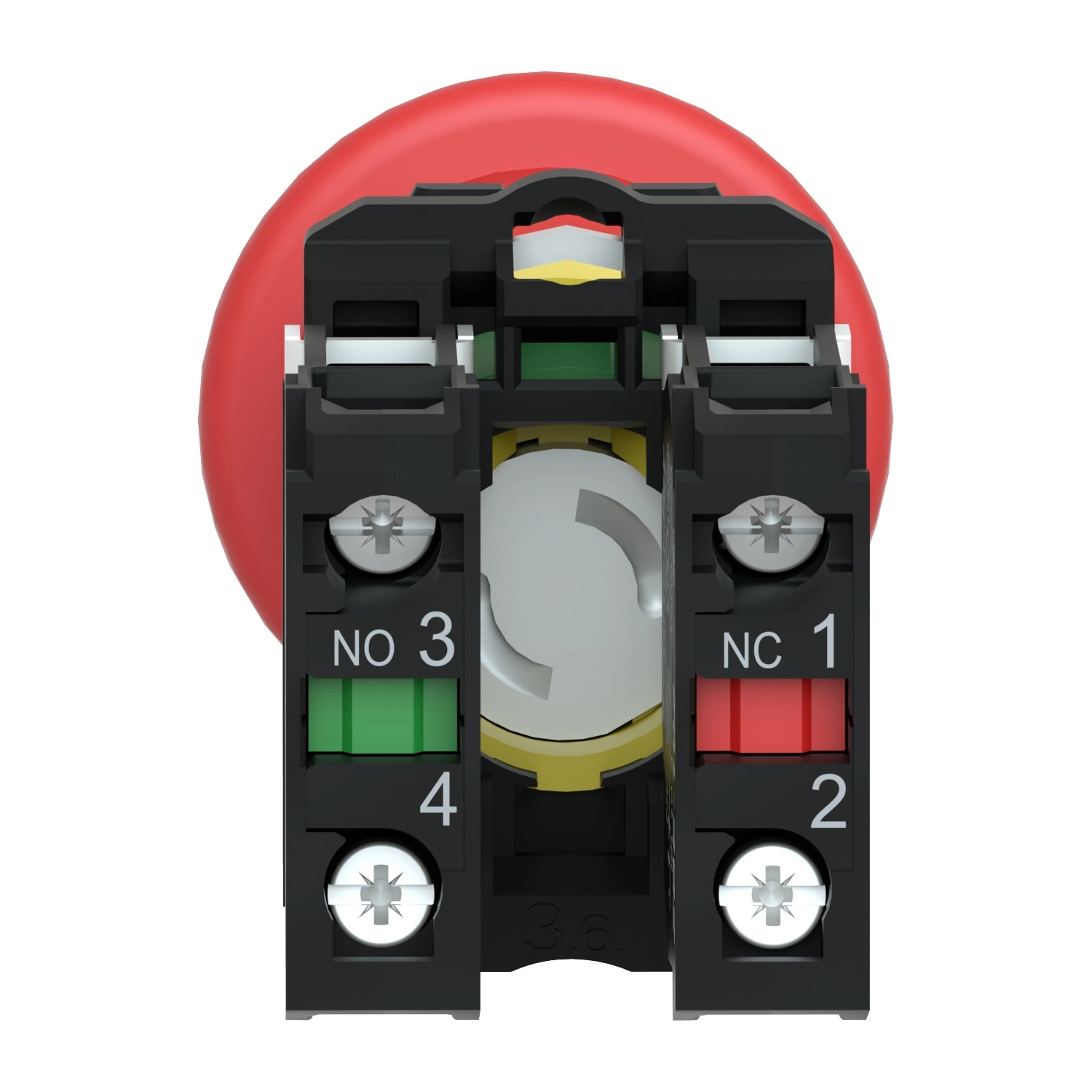

Kivezetések leírása ISO n°1: (13-14)NO, (11-12)NC
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Működtetési erő: 50 N
Mechanikai élettartam: 300000 ciklus
Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Csatlakozások
Csatlakozások - kivezetések: Csavaros kapocssaruk, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocssaruk, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60364-5-53, IEC 60204-1, IEC 60947-1, ISO 13850, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Méretek és ellenállóképesség
Magasság: 43 mm
Szélesség: 40 mm
Mélység: 82 mm
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
