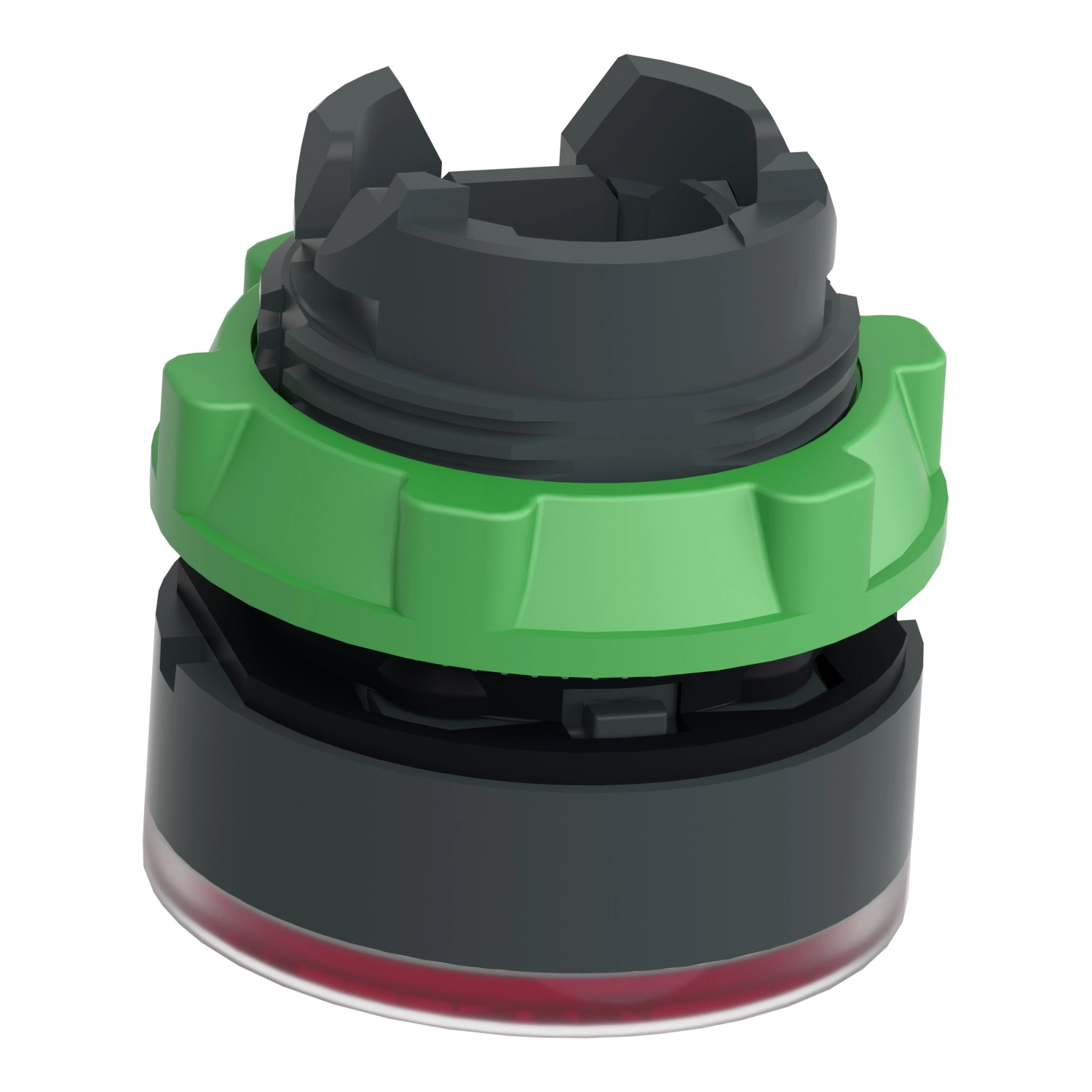

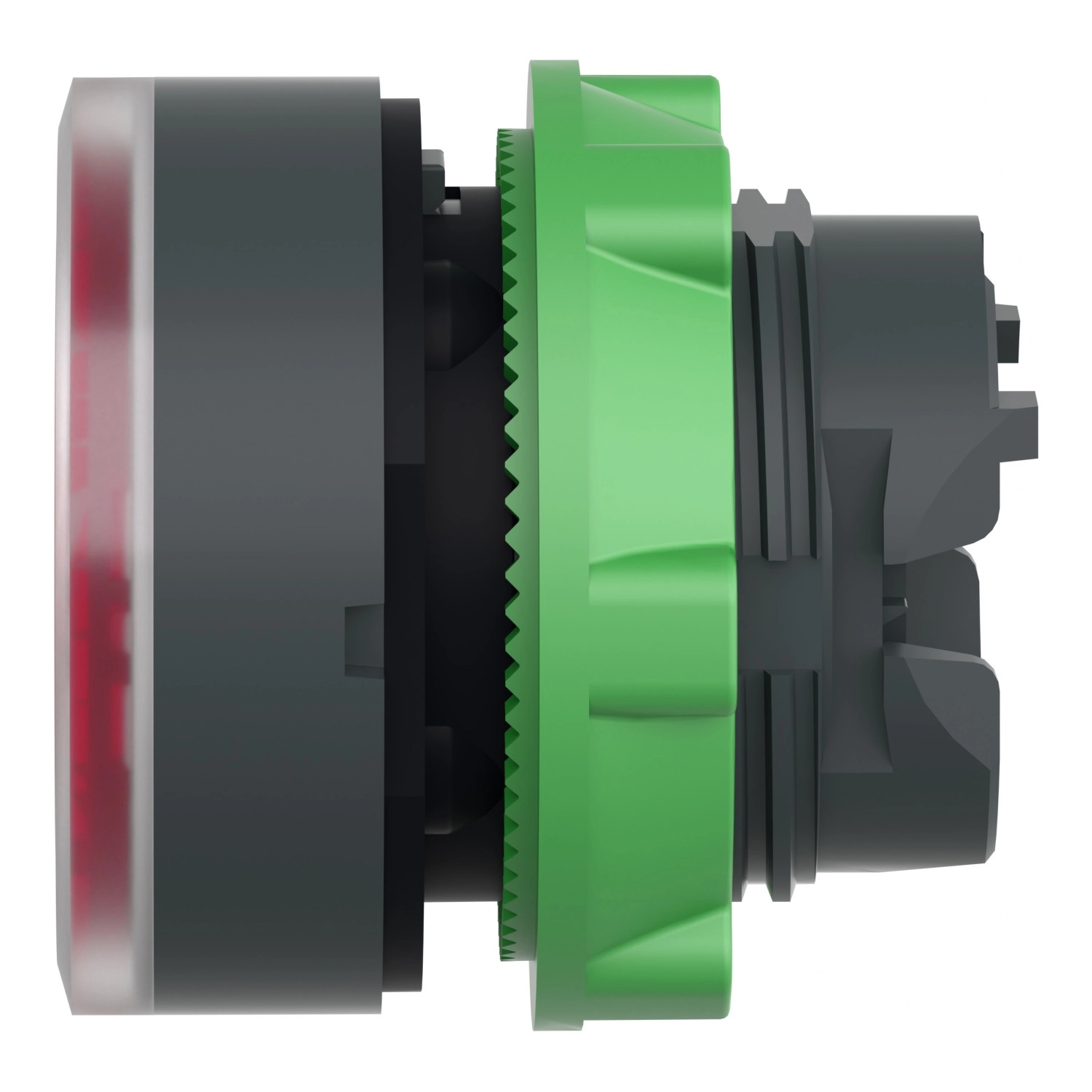

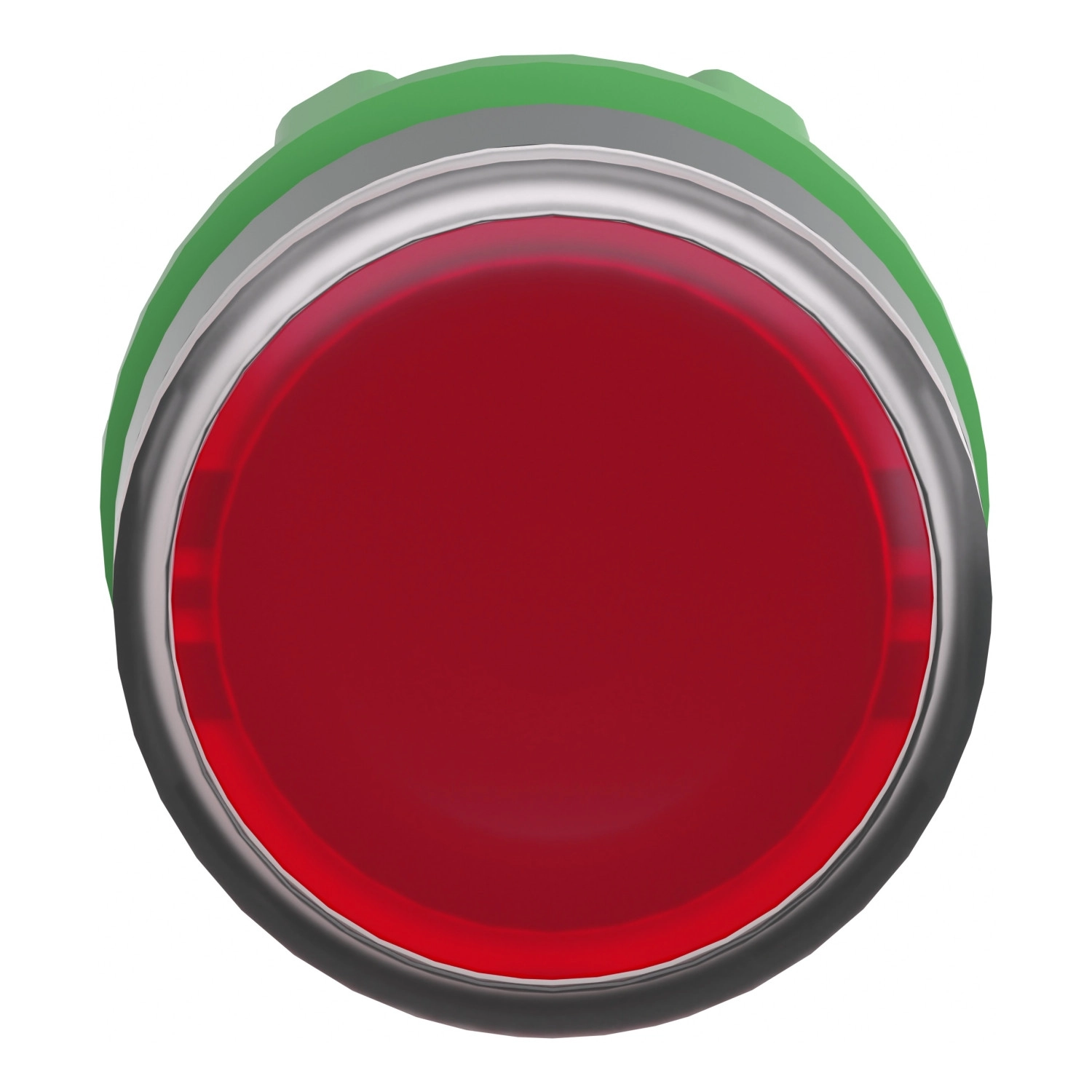

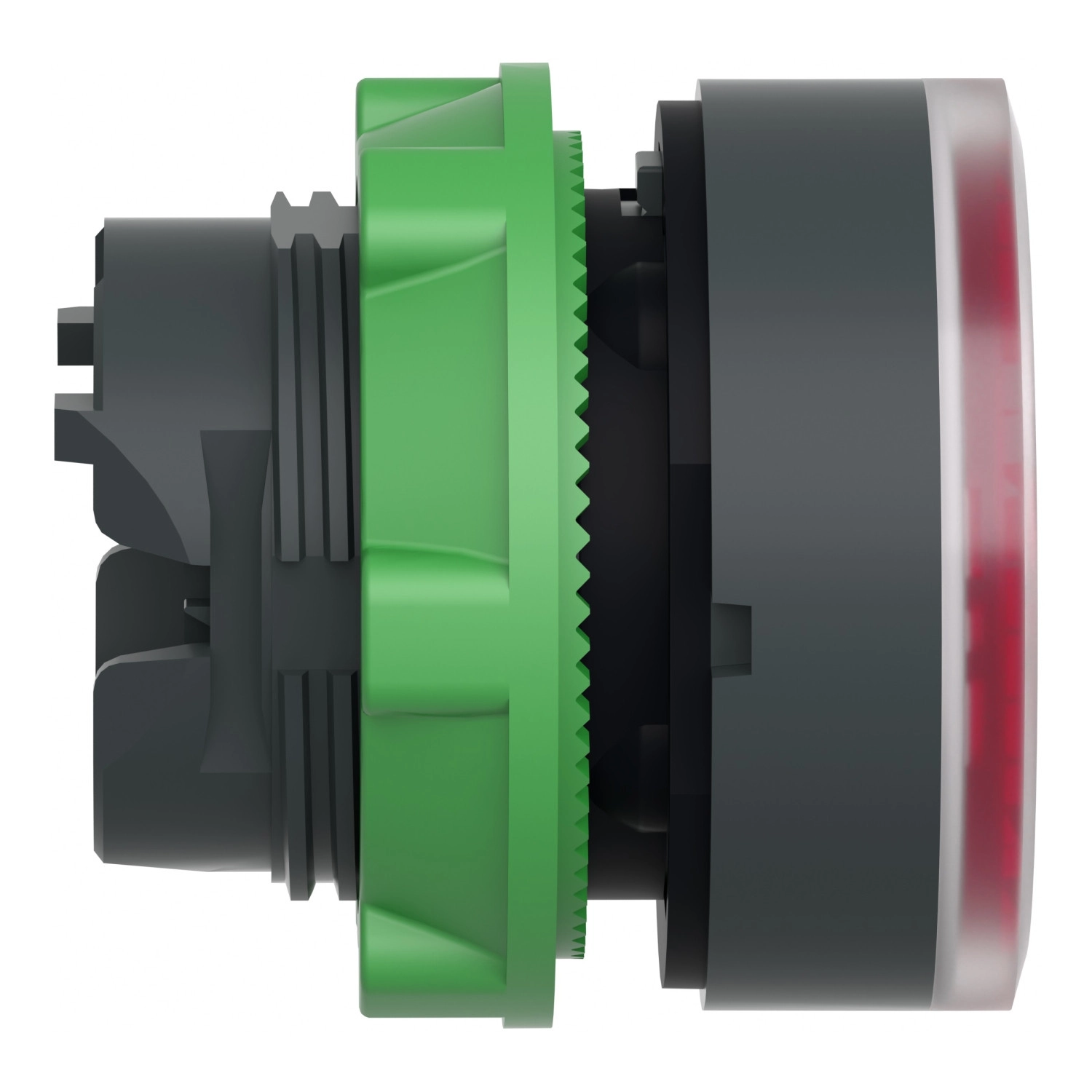

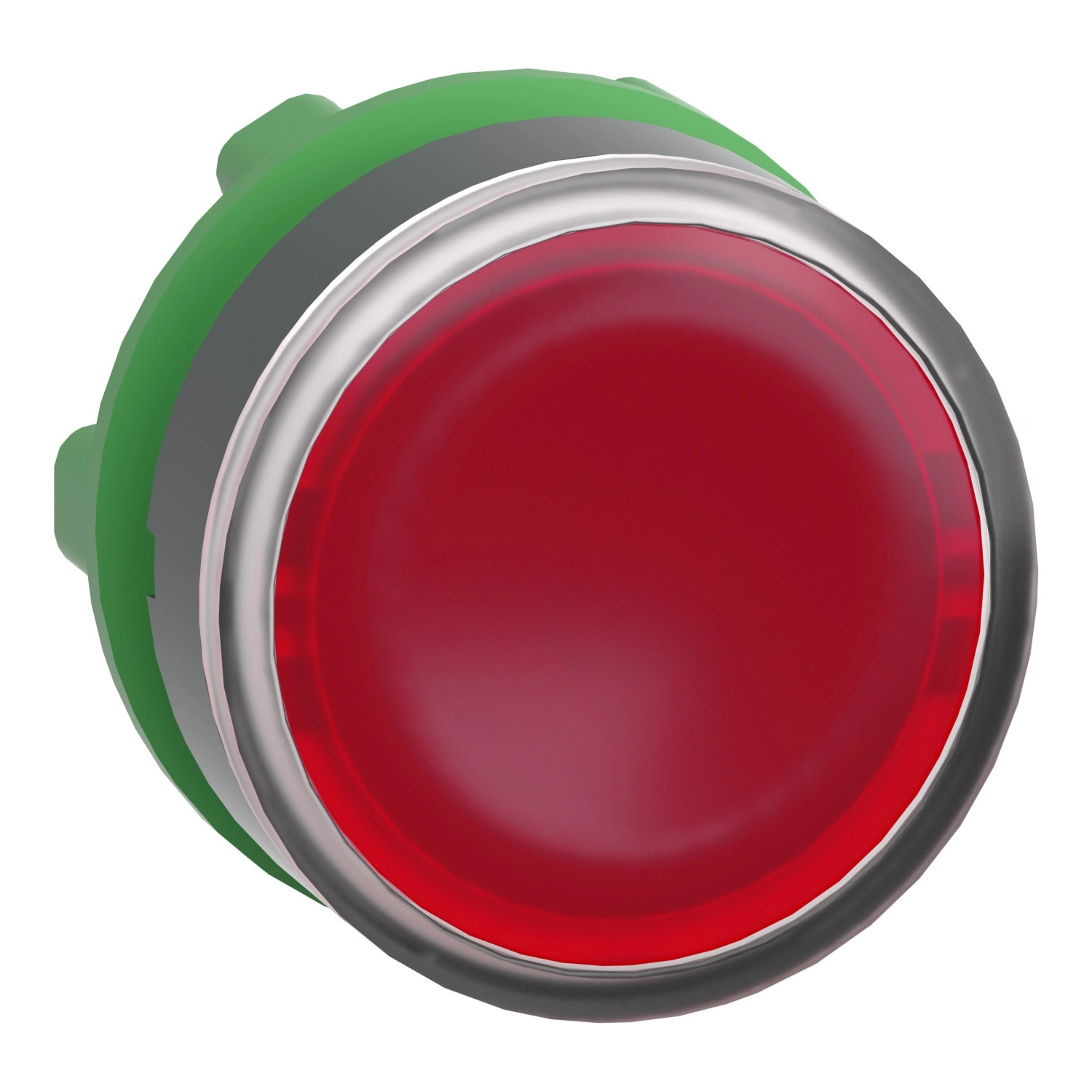

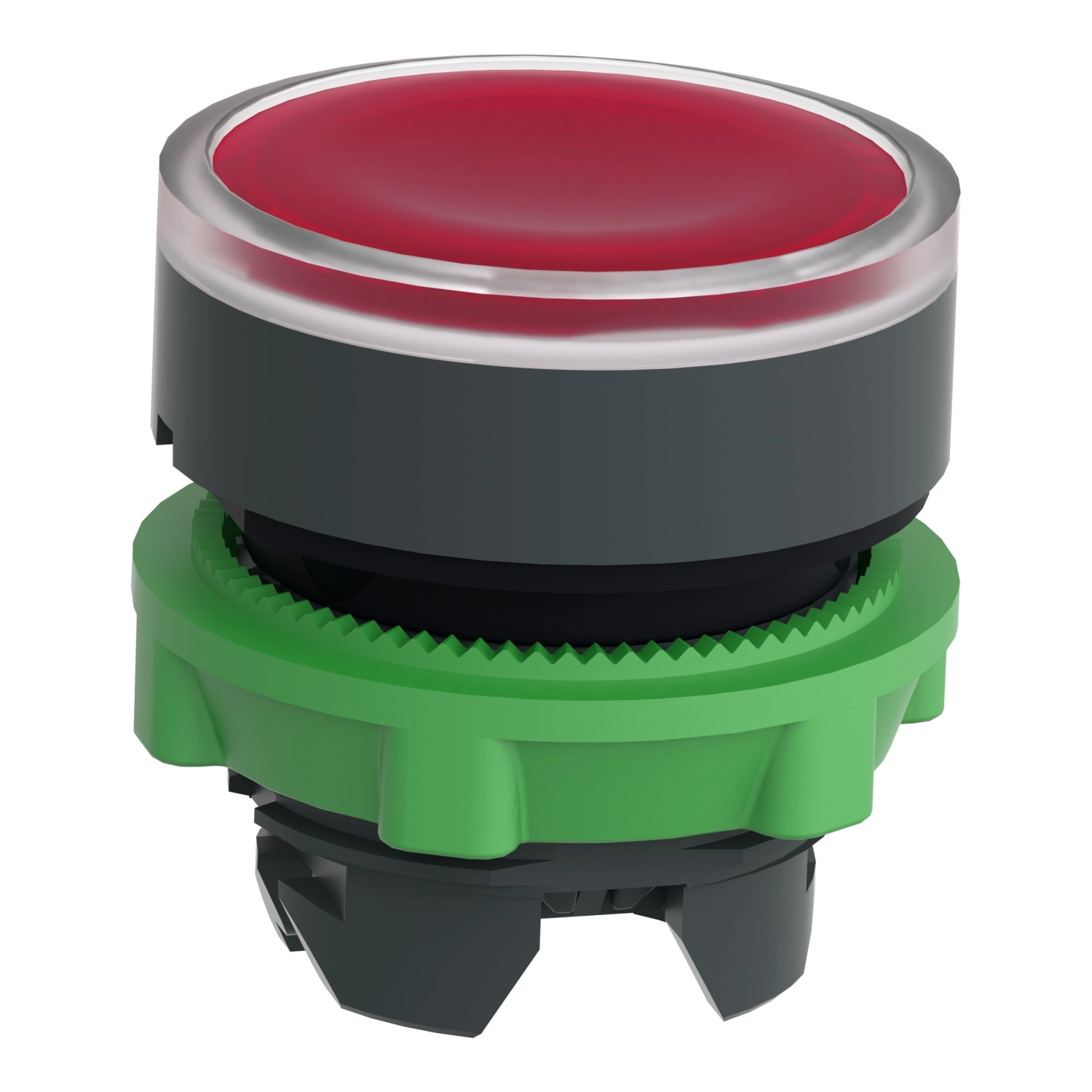

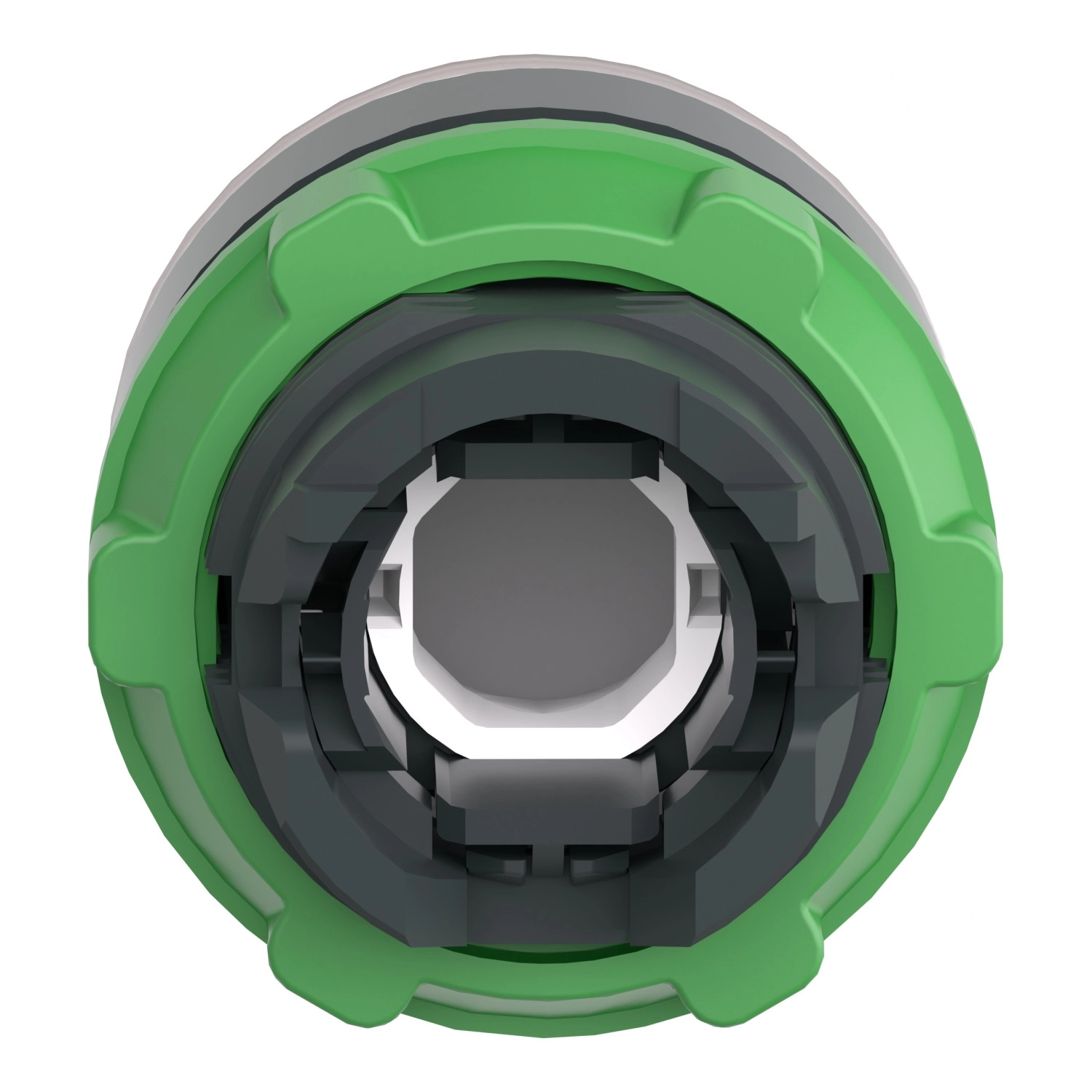

Schneider Electric Harmony XB5 - ZB5AA48 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, piros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AA48 nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami ipari szabványnak számít világszerte, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék univerzális LED-kompatibilitása lehetővé teszi, hogy különböző LED-blokkokkal kombinálva használd, ami megnöveli az alkalmazási területek számát. A termék a közelmúltban esztétikai frissítésen esett át, de ez a változás nem befolyásolja a funkcionalitását és biztonságát - sőt, most már teljesen kompatibilis a Schneider Electric univerzális LED blokkjaival.
A ZB5AA48 műszaki paraméterei lenyűgözőek: a termék rugós visszatérésű (spring return) működésű, ami azt jelenti, hogy megnyomás után automatikusan visszatér alapállapotba. A piros, sima felületű (flush) kezelőfelület lehetővé teszi legenda (felirat, címke) behelyezését, így testreszabhatod a nyomógomb funkcióját a konkrét alkalmazásnak megfelelően. A konstrukciónak köszönhetően a címkék védve vannak a szennyeződésektől és a kopástól. A termék mechanikai élettartama rendkívül hosszú: akár 10 millió kapcsolási ciklust is kibír, ami kiemelkedő érték az iparágban. A ZB5AA48 ellenáll a nagynyomású mosásnak is (7000000 Pa, 55 °C hőmérsékleten, 0,1 m távolságból), így nedves vagy mosott környezetben is megbízhatóan működik.
A ZB5AA48 nyomógomb fej védettségi szintje is figyelemre méltó: IP66, IP67, IP69 és IP69K fokozatoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, ami kiváló védettséget biztosít por, víz és nagynyomású mosás ellen. A termék ütésállósága IK03 (az IEC 62262 szabvány szerint), ami elegendő védelmet nyújt az átlagos ipari környezetben előforduló mechanikai behatások ellen. A nyomógomb széles hőmérsékleti tartományban (-40...70 °C) használható, és ellenáll a vibrációnak (5 gn, f=2...500 Hz) és az ütéseknek (30 gn / 18 ms vagy 50 gn / 11 ms). Többféle nemzetközi tanúsítvánnyal rendelkezik (DNV, CSA, BV, LROS, UL), ami igazolja, hogy megfelel a szigorú nemzetközi szabványoknak (IEC 60947-5-1, UL 508, CSA C22.2 No 14, és számos egyéb szabványnak). Méretei kompaktak: 29 mm széles, 29 mm magas és 30 mm mély, ami lehetővé teszi a helytakarékos beépítést. A ZB5AA48 különböző elektromos összeállításokban használható (kódok: C3, C4, C14, SF2, SR2, M1, M7, M2, M8, M6, P2, M5, M10, MF1, MR1, MF2), ami rendkívüli rugalmasságot biztosít a tervezés során.
Schneider Electric Harmony XB5 - ZB5AA48 - műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világítható nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Eladási egység: 1
Működési jellemzők
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros, sima, jelöletlen
Működtető további információ: Címke behelyezési lehetőséggel
Méretek és mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás
XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Piros
Jelölés: Jelöletlen
Környezeti jellemzők
Védő kezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, GB 14048.5, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
