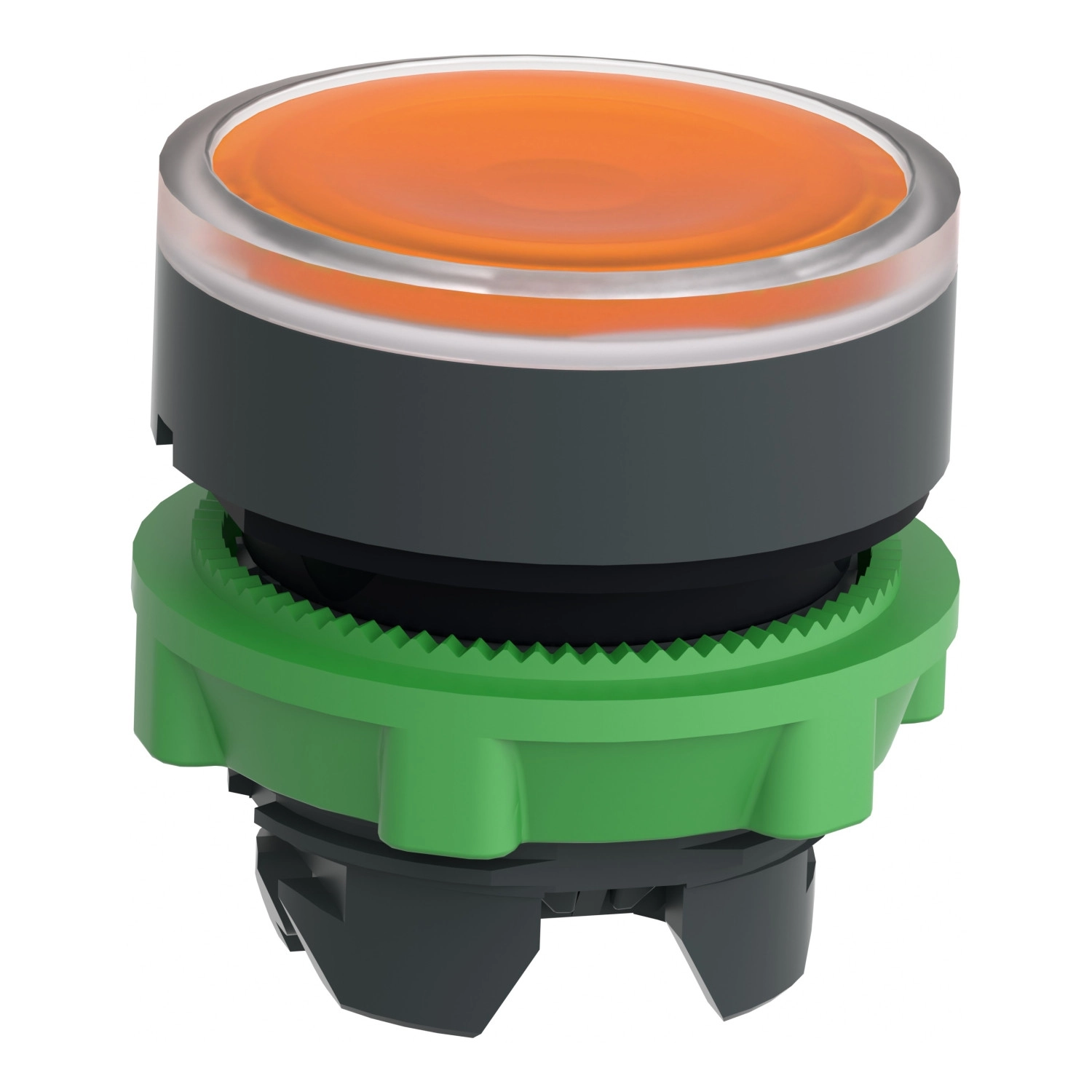

Schneider Electric Harmony XB5 - ZB5AA58 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, sárga
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

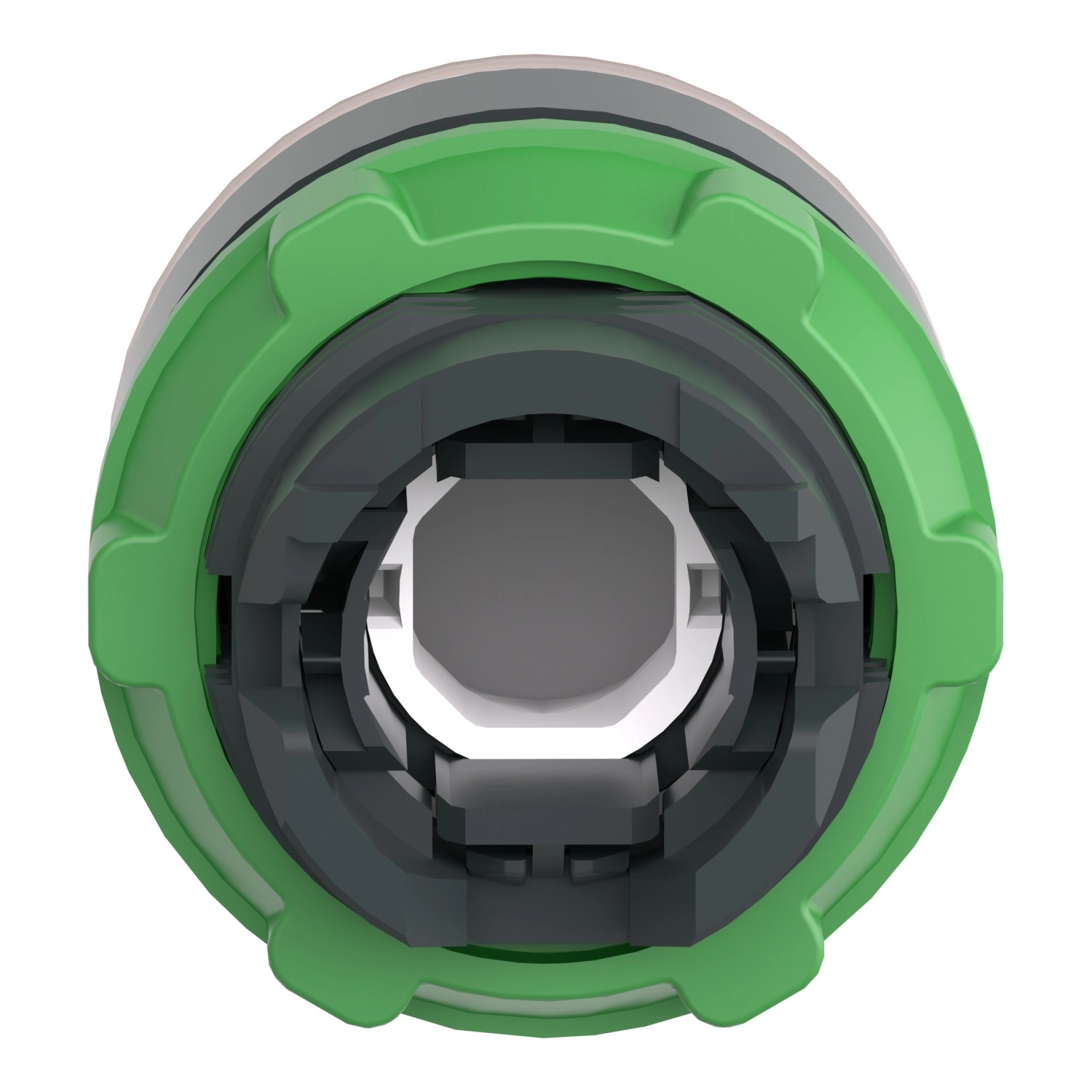

A ZB5AA58 nyomógomb fej 22 mm-es standard szerelőnyílásba illeszthető, így kompatibilis a legtöbb vezérlőpanellel és kapcsolótáblával. Különlegessége, hogy univerzális LED blokkal használható, ezáltal rugalmas világítási megoldást biztosít. A termék kompatibilis különböző elektromos konfigurációkkal, beleértve az M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2 és SR2 kódoknak megfelelő elrendezéseket, így széles körű alkalmazási lehetőségeket kínál.

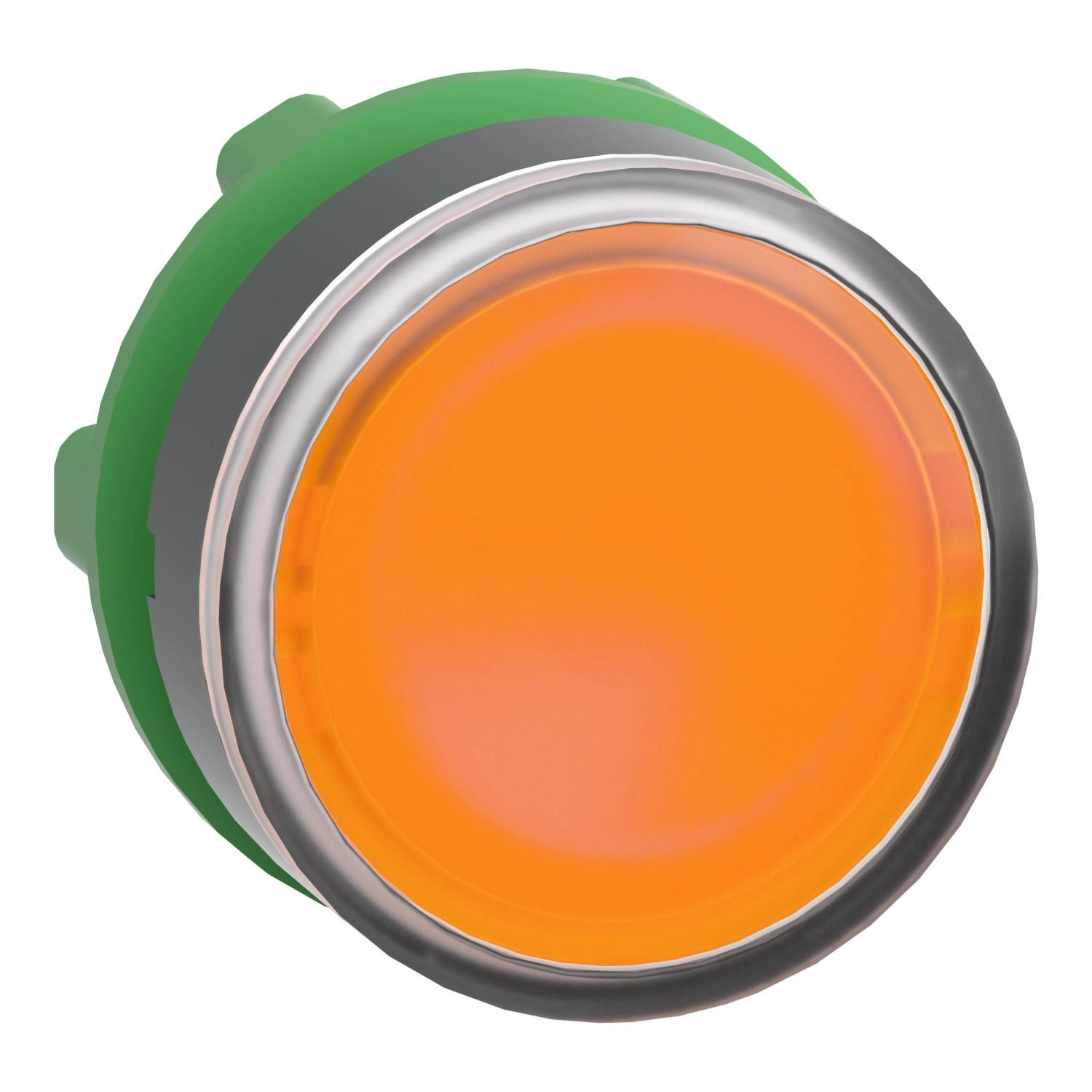

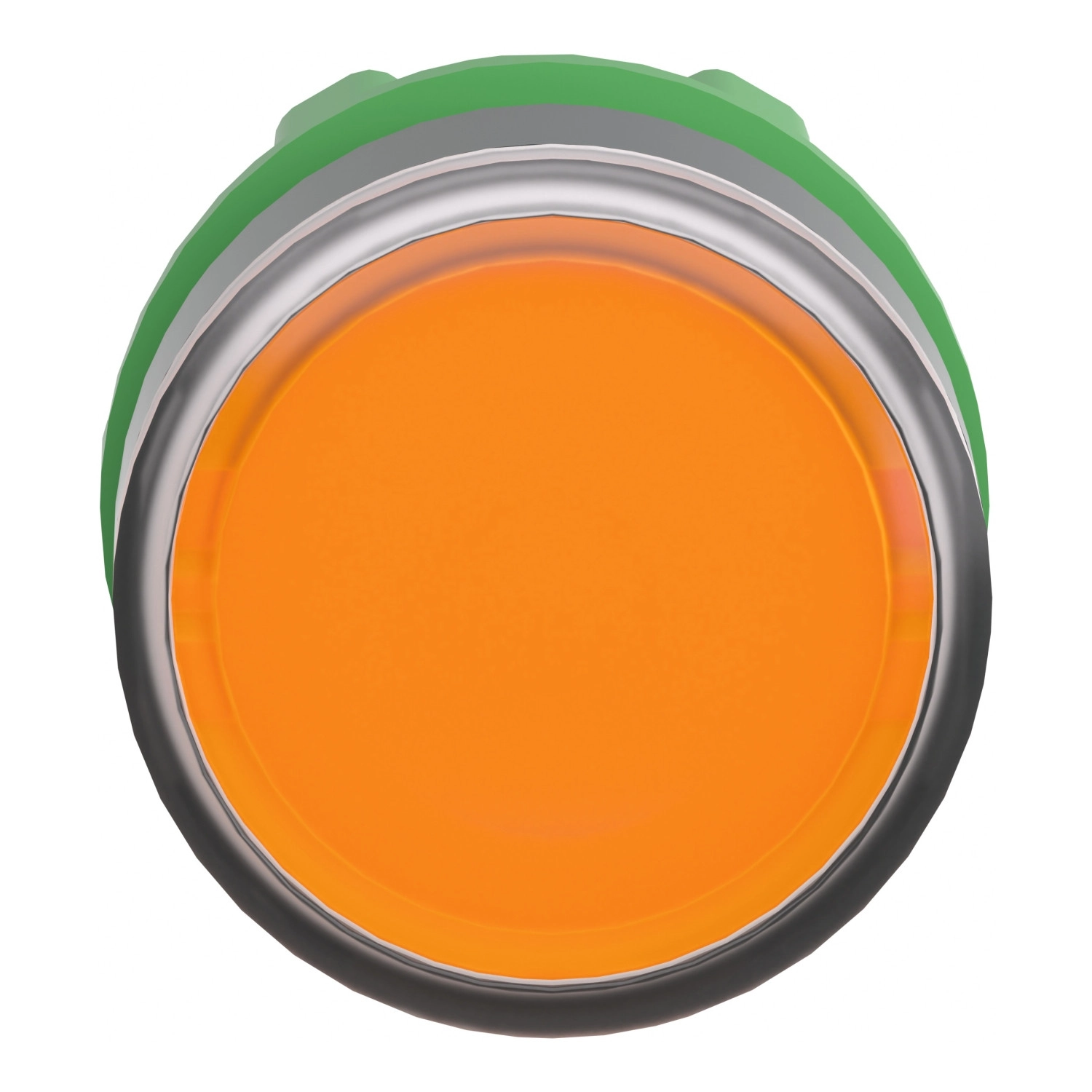

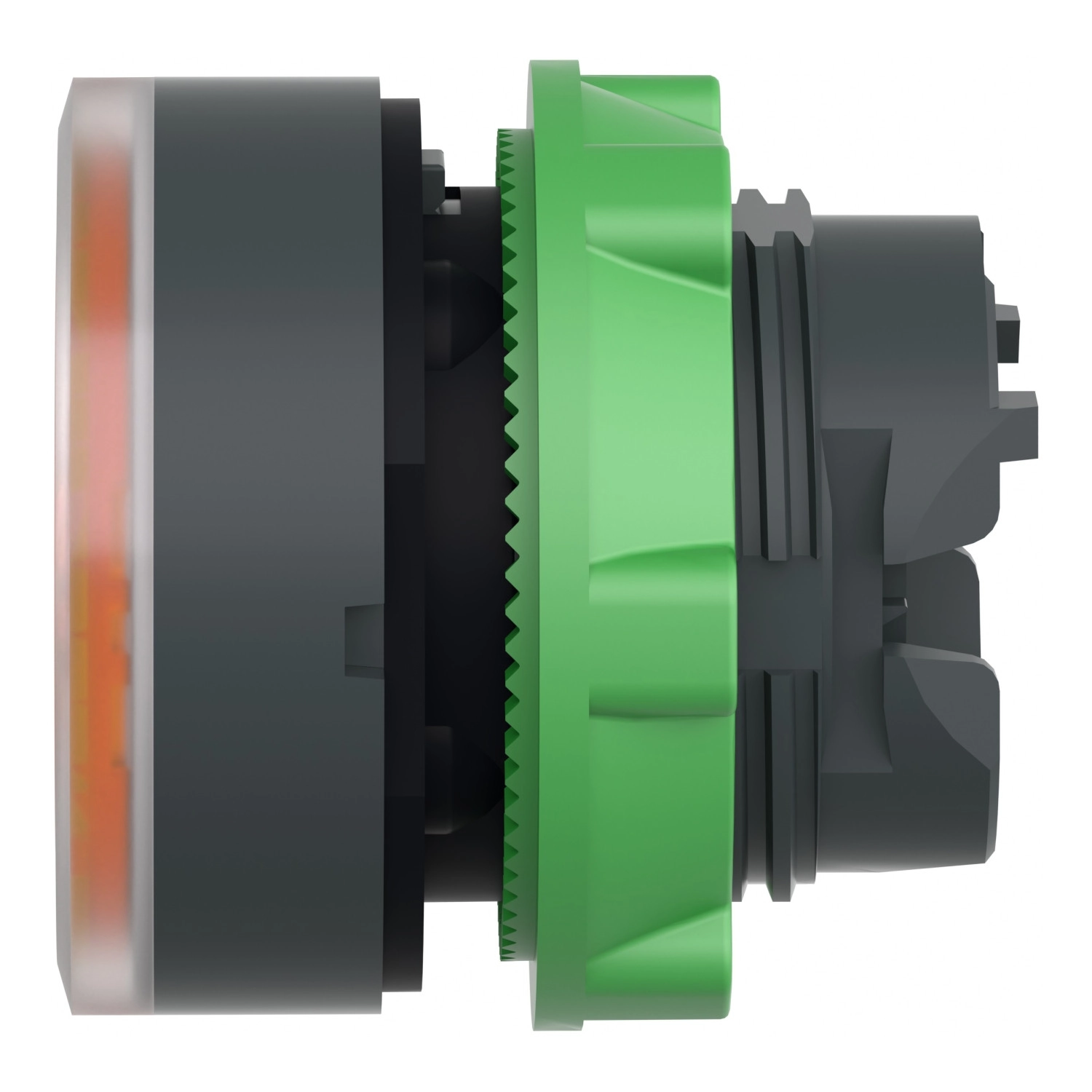

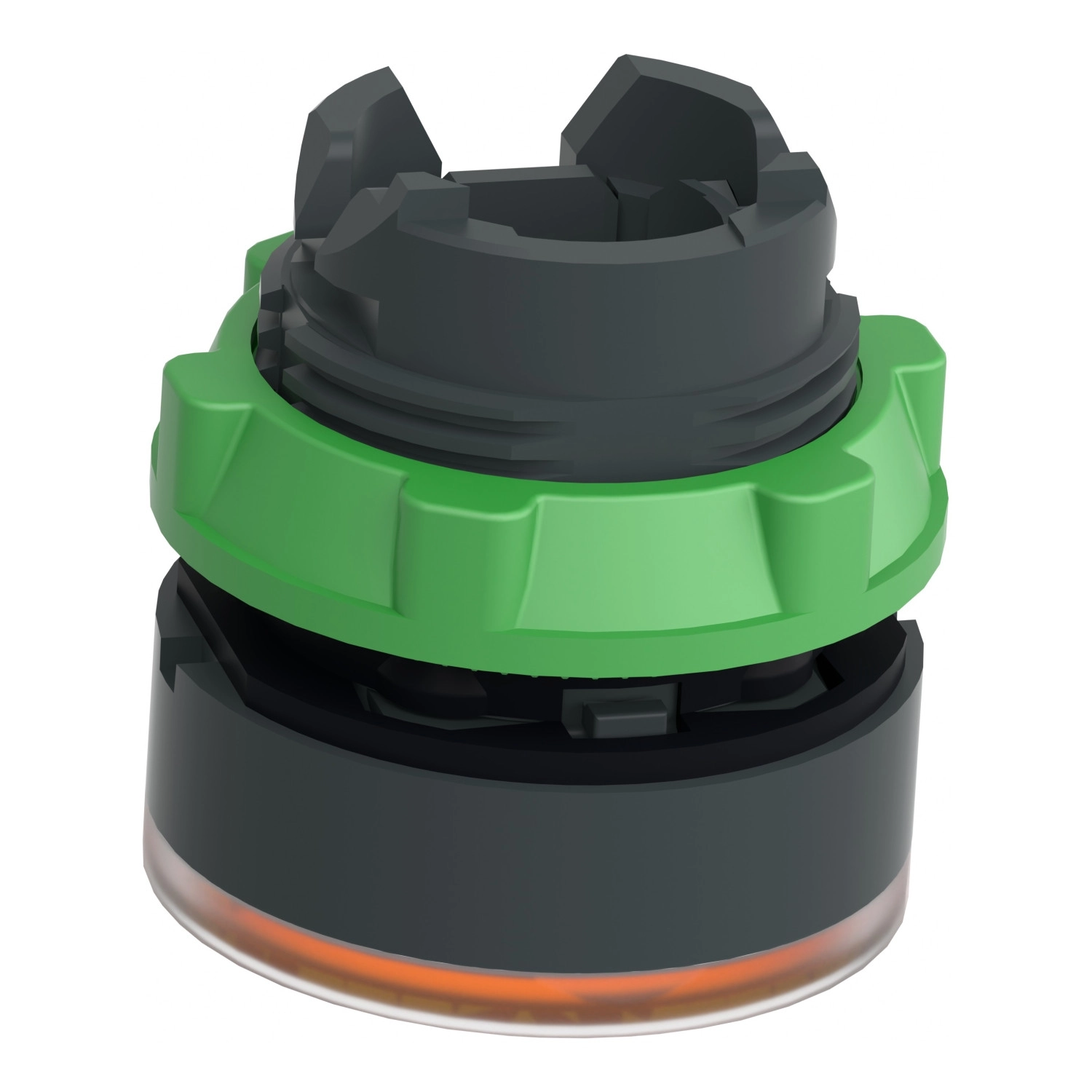

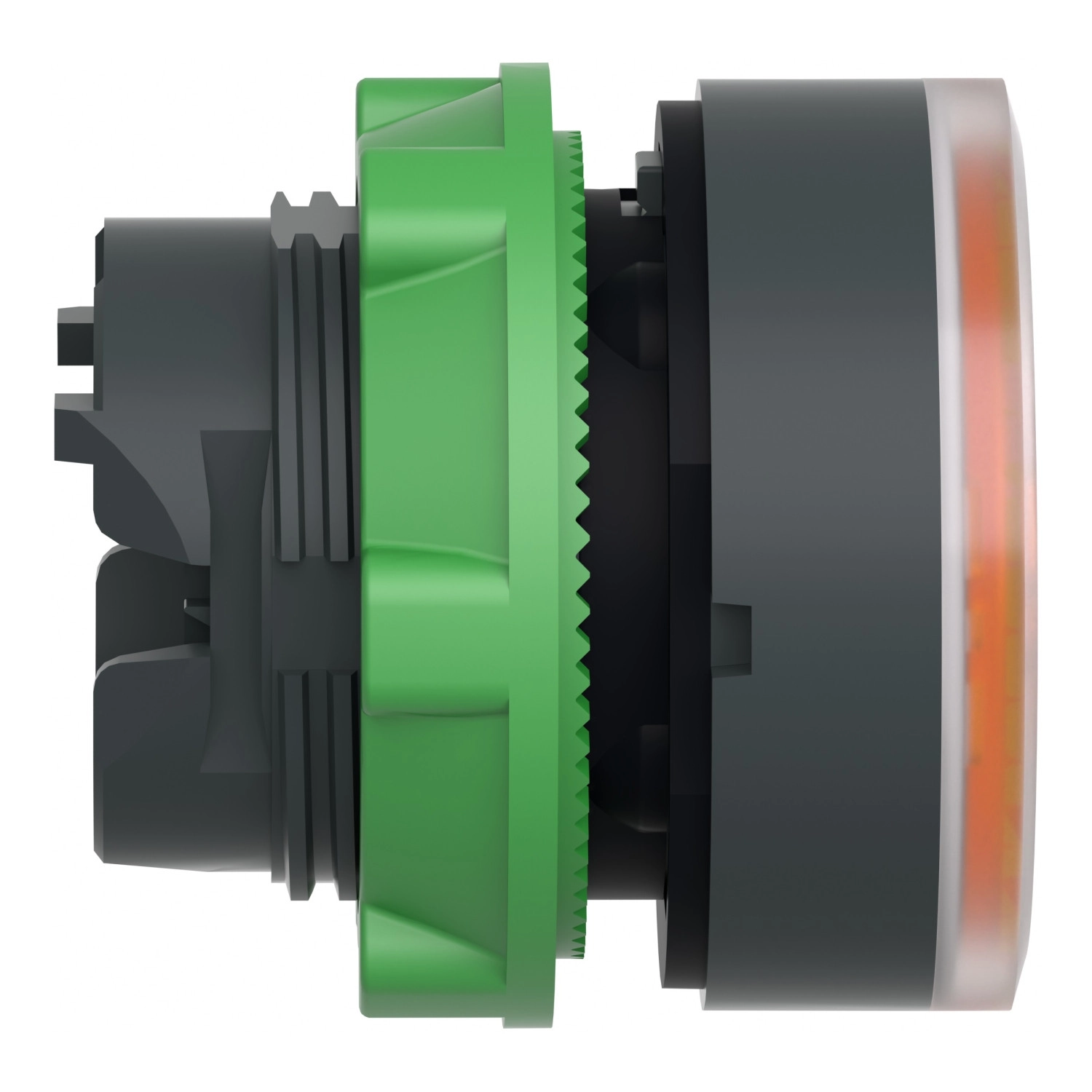

A műszaki jellemzők között kiemelkedő a kerek kialakítású, narancssárga, jelölés nélküli nyomógomb, amely rugós visszatérő működésű. A nyomógomb teteje sima kialakítású, amely lehetőséget biztosít egyedi feliratok, címkék elhelyezésére. A precíziós kialakítás biztosítja a megbízható működést akár 10 millió kapcsolási cikluson keresztül, ami kiemelkedő mechanikai tartósságot jelent. A CAD méretek alapján a termék szélessége 29 mm, magassága 29 mm, mélysége pedig 30 mm, így kompakt méretű, de könnyen hozzáférhető és kezelhető.
A Schneider Electric ZB5AA58 nyomógomb fej kiemelkedő védelmi tulajdonságokkal rendelkezik, beleértve az IP66, IP67, IP69 és IP69K védettséget, ami garantálja a megbízható működést még a legzordabb ipari környezetben is, például magas páratartalom, por vagy vízsugár jelenlétében. A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságból. A NEMA 13 és NEMA 4X minősítések további bizonyítékot szolgáltatnak a kiváló védelmi képességekre. A termék IK03 fokozatú ütésállósággal is rendelkezik az IEC 62262 szabvány szerint, ami megfelelő mechanikai védelmet biztosít.
A ZB5AA58 nyomógomb fej működési hőmérséklet-tartománya -40°C és +70°C között van, ami rendkívül széles spektrumot biztosít a különböző környezeti feltételek melletti használathoz. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 előírásokat, és rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal. A vibráció- és ütésállóság tekintetében a termék kiváló tulajdonságokkal büszkélkedhet: ellenáll 5 gn rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) féléles hullám gyorsulású ütéseknek az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AA58 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, sárga műszaki adatok
Általános jellemzők
Termékvonal: Harmony XB5, Harmony XALF
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Narancssárga sima, jelölés nélküli
Működtető kiegészítő információk: Felirat behelyezésére alkalmas
Műszaki adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető színe: Narancssárga
Jelölés: Jelölés nélküli
Elektromos összeállítás kód
M1: <6 érintkező egyes blokkok használatával elülső szerelésben integrált LED-del
M2: <6 érintkező egyes és dupla blokkok használatával elülső szerelésben integrált LED-del
M6: <2 érintkező egyes blokkok használatával elülső szerelésben integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokkok használatával elülső szerelésben integrált LED-del
MF1: <2 érintkező egyes blokkok használatával elülső szerelésben integrált LED-del
MR1: <2 érintkező egyes blokkok használatával hátsó szerelésben integrált LED-del
C3: <6 érintkező egyes blokkok használatával elülső szerelésben
C4: <6 érintkező egyes és dupla blokkok használatával elülső szerelésben
C14: <2 érintkező egyes blokkok használatával elülső szerelésben
SF2: <2 érintkező egyes blokkok használatával elülső szerelésben
SR2: <2 érintkező egyes blokkok használatával hátsó szerelésben
Környezeti jellemzők
Védelem kezelése: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
