Schneider Electric Harmony XB5 - ZB5AA68 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Harmony XB5 termékcsalád részeként a ZB5AA68 nyomógomb fej kompatibilis az univerzális LED blokkokkal, így rugalmasan illeszthető különböző vezérlési és jelzési feladatokhoz. A termék külsejében történt változtatások nem befolyásolják annak funkcionalitását és biztonságát, továbbra is teljes mértékben megfelel a szigorú ipari követelményeknek.

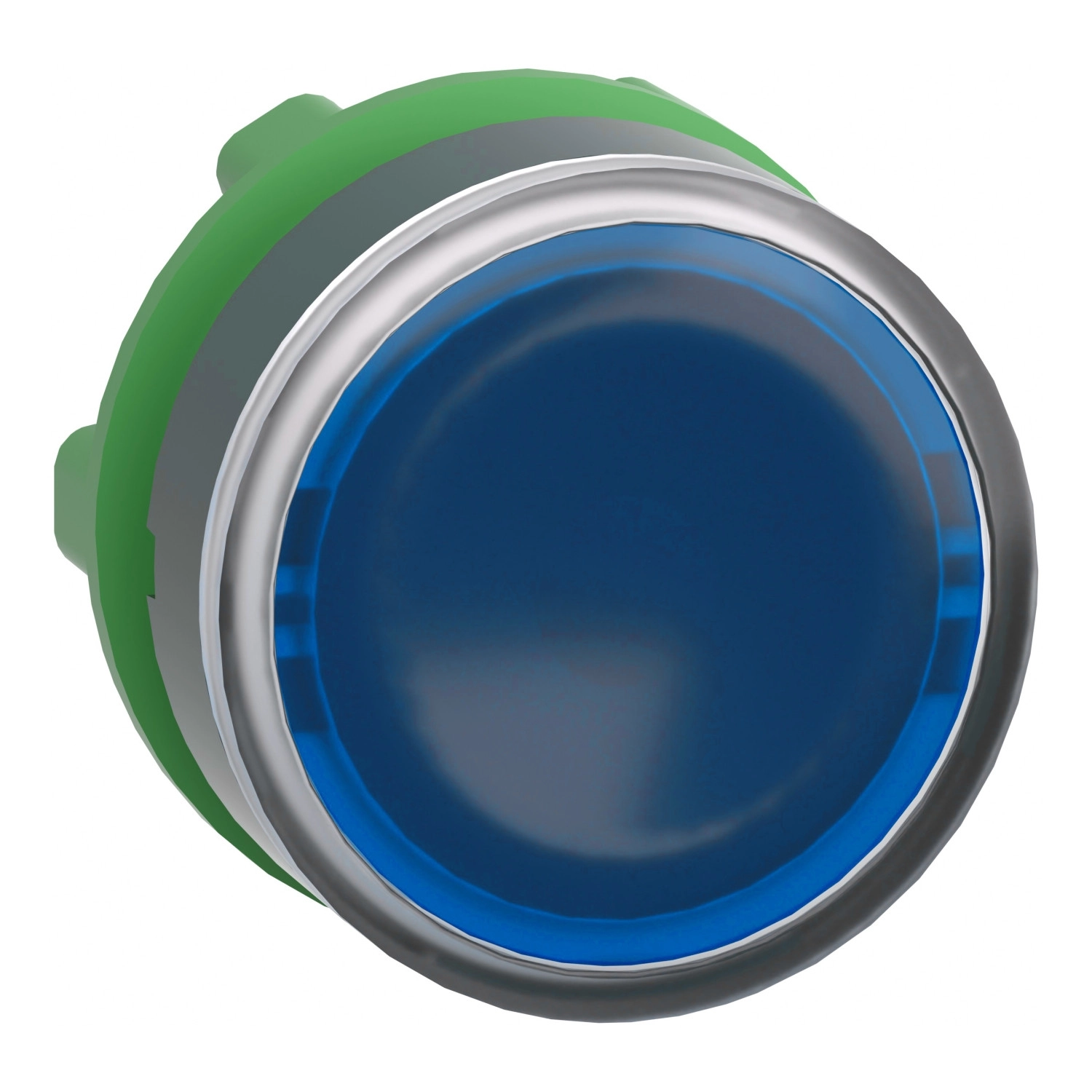

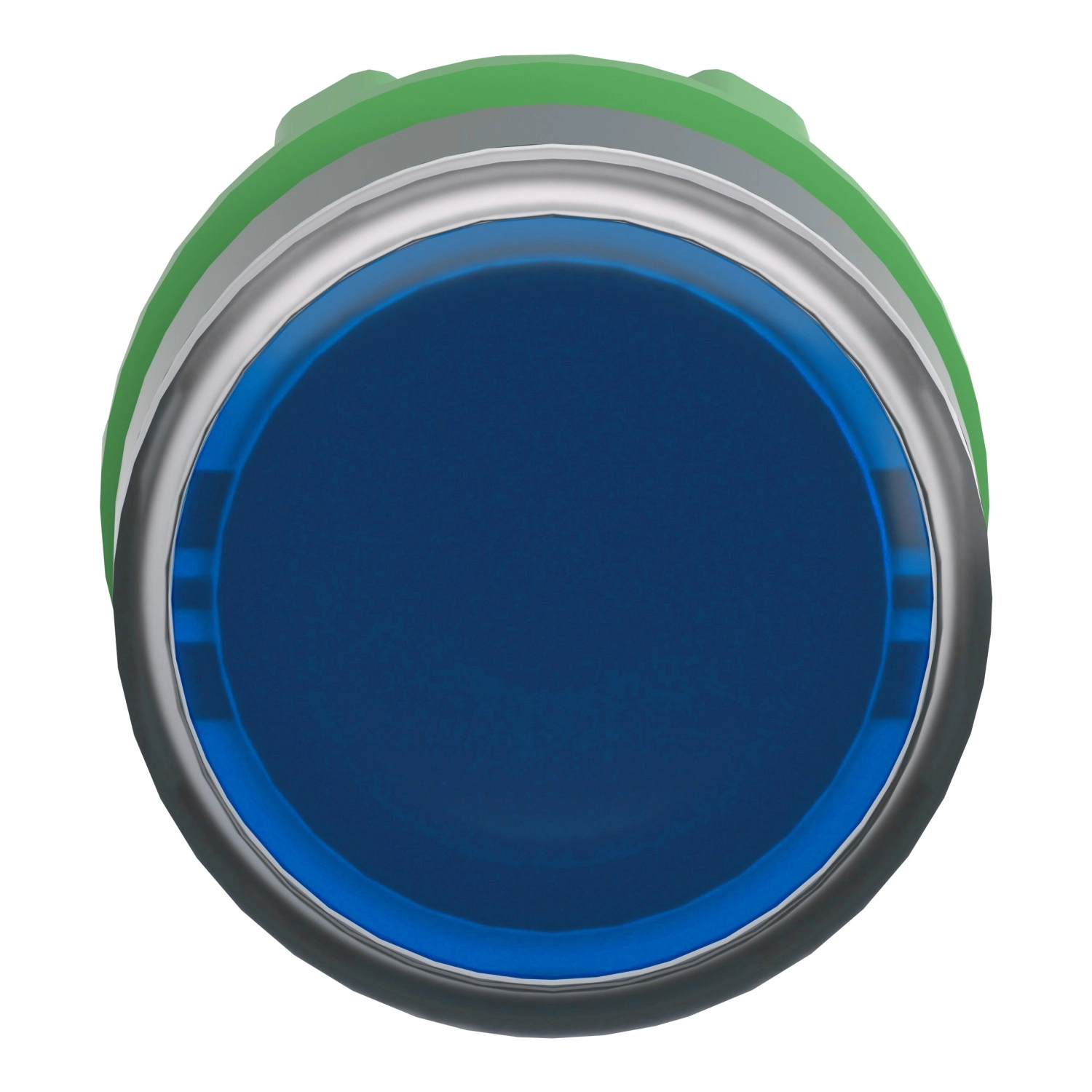

A nyomógomb kiváló minőségű sötétszürke műanyag kerettel és kék, sima felületű működtetővel rendelkezik. A rögzítőperem anyaga tartós, ipari környezetben is megbízható teljesítményt nyújt. Az alkatrész tervezésénél elsődleges szempont volt a hosszú élettartam, amit a lenyűgöző, 10 millió kapcsolási ciklust meghaladó mechanikai tartósság is bizonyít. Ez a kimagasló érték garantálja, hogy a nyomógomb még a legintenzívebb használat mellett is évekig megbízhatóan működik.
A ZB5AA68 nyomógomb fej kiemelkedően ellenálló a nehéz ipari körülményekkel szemben. A termék 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosással szemben is védett 0,1 méter távolságból, ami különösen hasznos olyan környezetben, ahol a rendszeres tisztítás elengedhetetlen. Védelmi besorolása IP66, IP67, IP69 és IP69K, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak, így por, víz és nagynyomású mosás ellen is védett. Az IK03 fokozatú ütésállóság további biztonságot nyújt mechanikai behatásokkal szemben.
A nyomógomb széles hőmérsékleti tartományban (-40°C és +70°C között) használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508 és egyéb előírásoknak, valamint rendelkezik DNV, CSA, BV, LROS és UL minősítésekkel is, ami garantálja a termék kiváló minőségét és megfelelőségét különböző piacokon és alkalmazásokban.
Schneider Electric Harmony XB5 - ZB5AA68 - műanyag nyomógomb fej műszaki adatok
Főbb jellemzők
Terméktípus: Fej világítható nyomógombhoz
Termékvonal: Harmony XB5
Eszköz rövid neve: ZB5
Kompatibilitás: Univerzális LED
Szerelőperem anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Működtető típusa: Rugós visszatérő
Működtető profilja: Kék, sima, jelölés nélküli
Működtetővel kapcsolatos további információ: Felirat beillesztésére alkalmas
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Mechanikai jellemzők
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelölés nélküli
Tartóssági jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Alkalmazási lehetőségek
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódok
M1 - <6 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel, integrált LED-del
M2 - <6 érintkezőhöz, egyes és dupla blokkok használatával, előlapi szereléssel, integrált LED-del
M6 - <2 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel, integrált LED-del és transzformátorral
M10 - <2 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel, integrált LED-del
MF1 - <2 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel, integrált LED-del
MR1 - <2 érintkezőhöz, egyes blokkok használatával, hátsó szereléssel, integrált LED-del
C3 - <6 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel
C4 - <6 érintkezőhöz, egyes és dupla blokkok használatával, előlapi szereléssel
C14 - <2 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel
SF2 - <2 érintkezőhöz, egyes blokkok használatával, előlapi szereléssel
SR2 - <2 érintkezőhöz, egyes blokkok használatával, hátsó szereléssel
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, UL 508, GB 14048.5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
