Schneider Electric Harmony XB5 - ZB5AA68C0 - műanyag nyomógomb fej, Ø22, visszatérő, címkézhető tetővel, kék, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

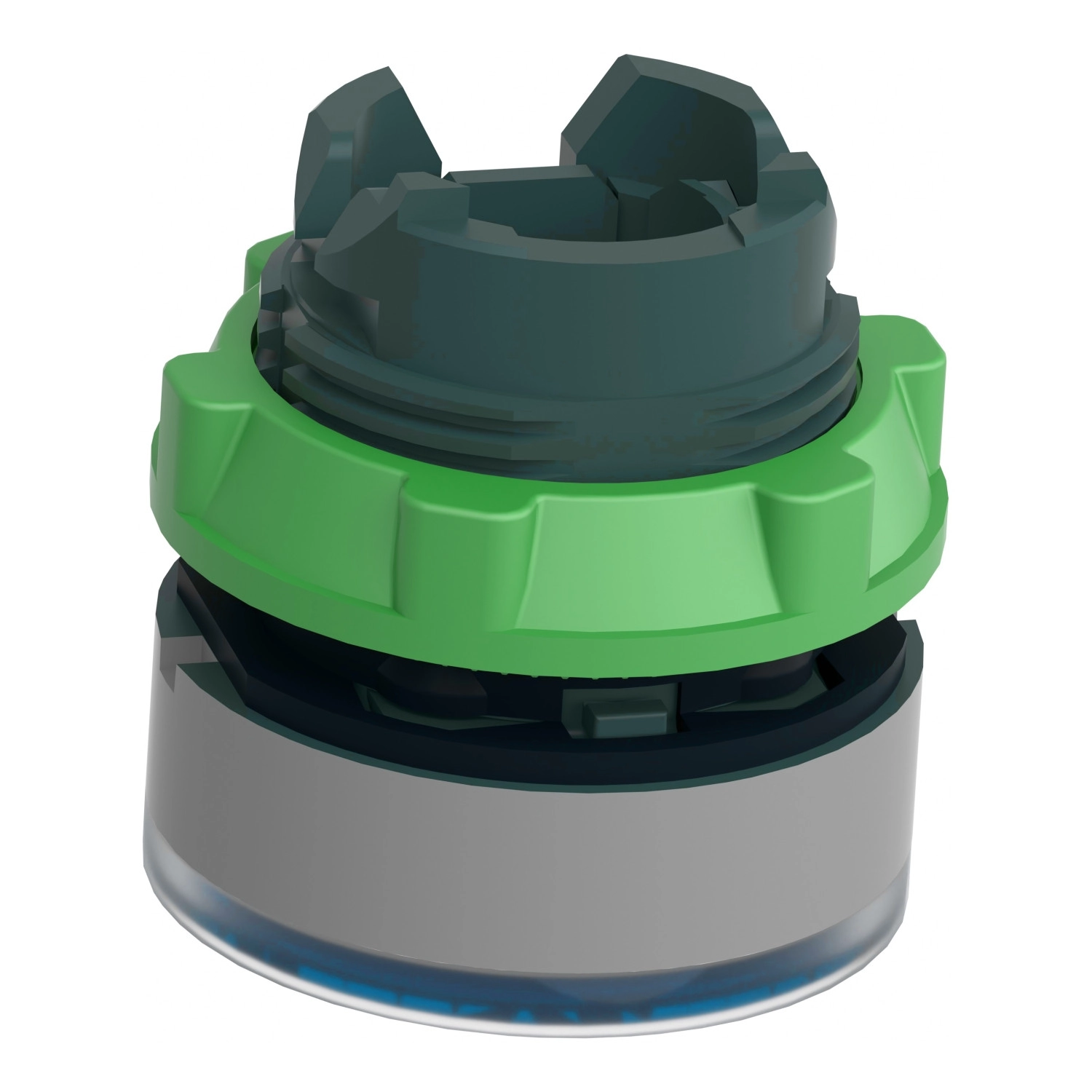

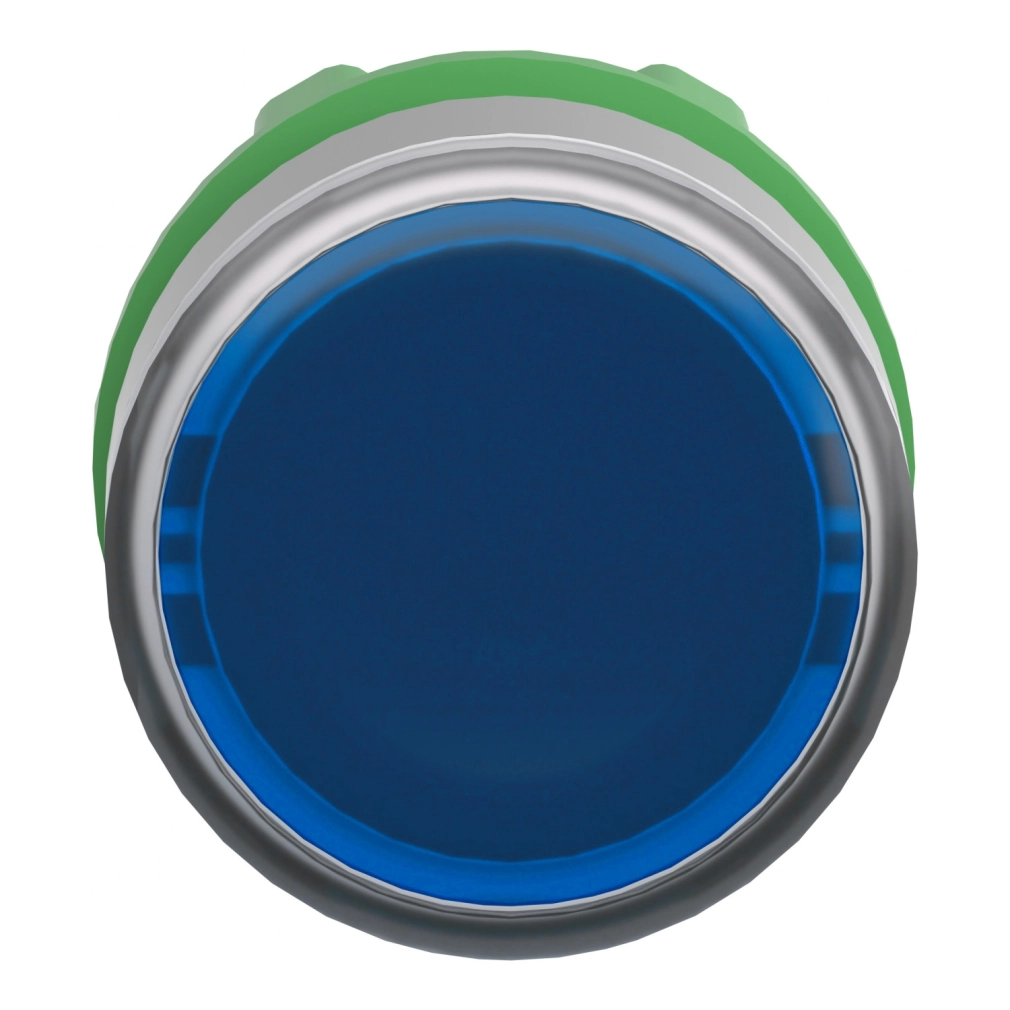

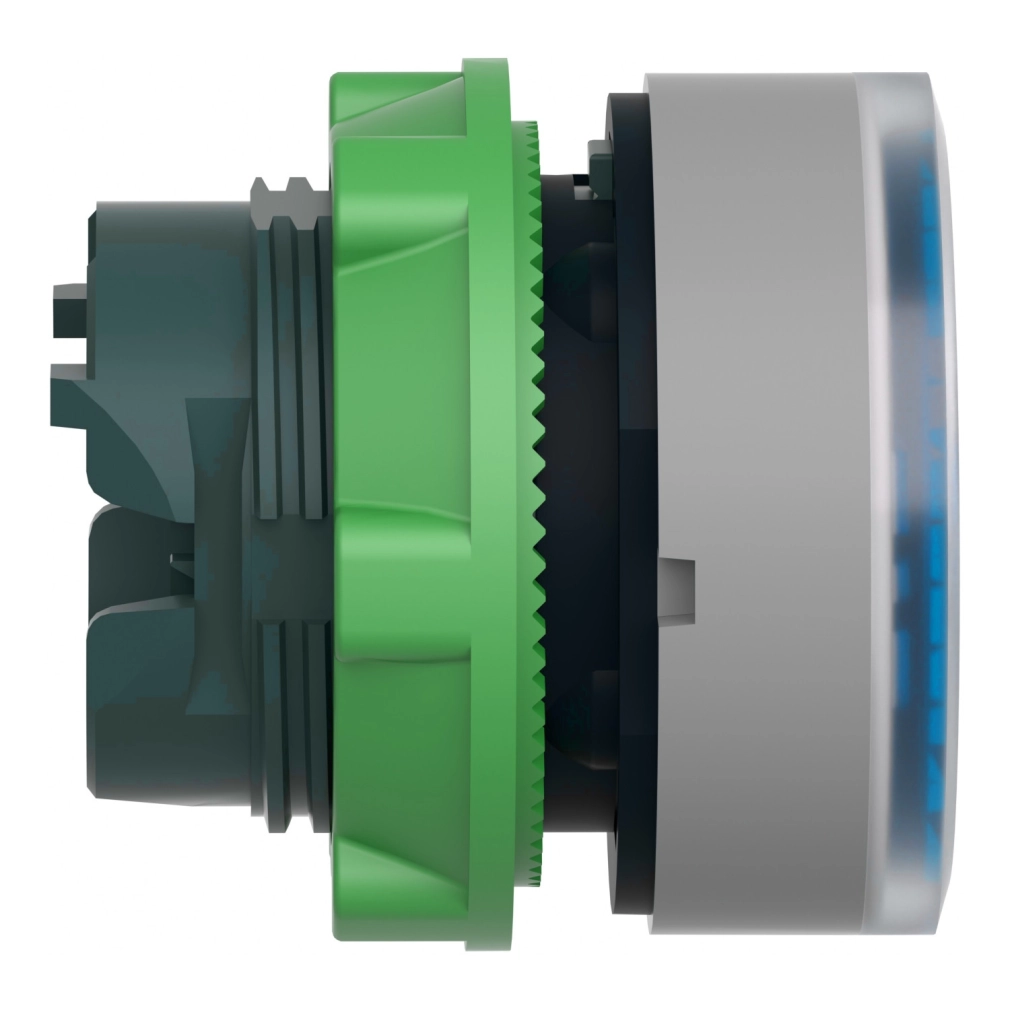

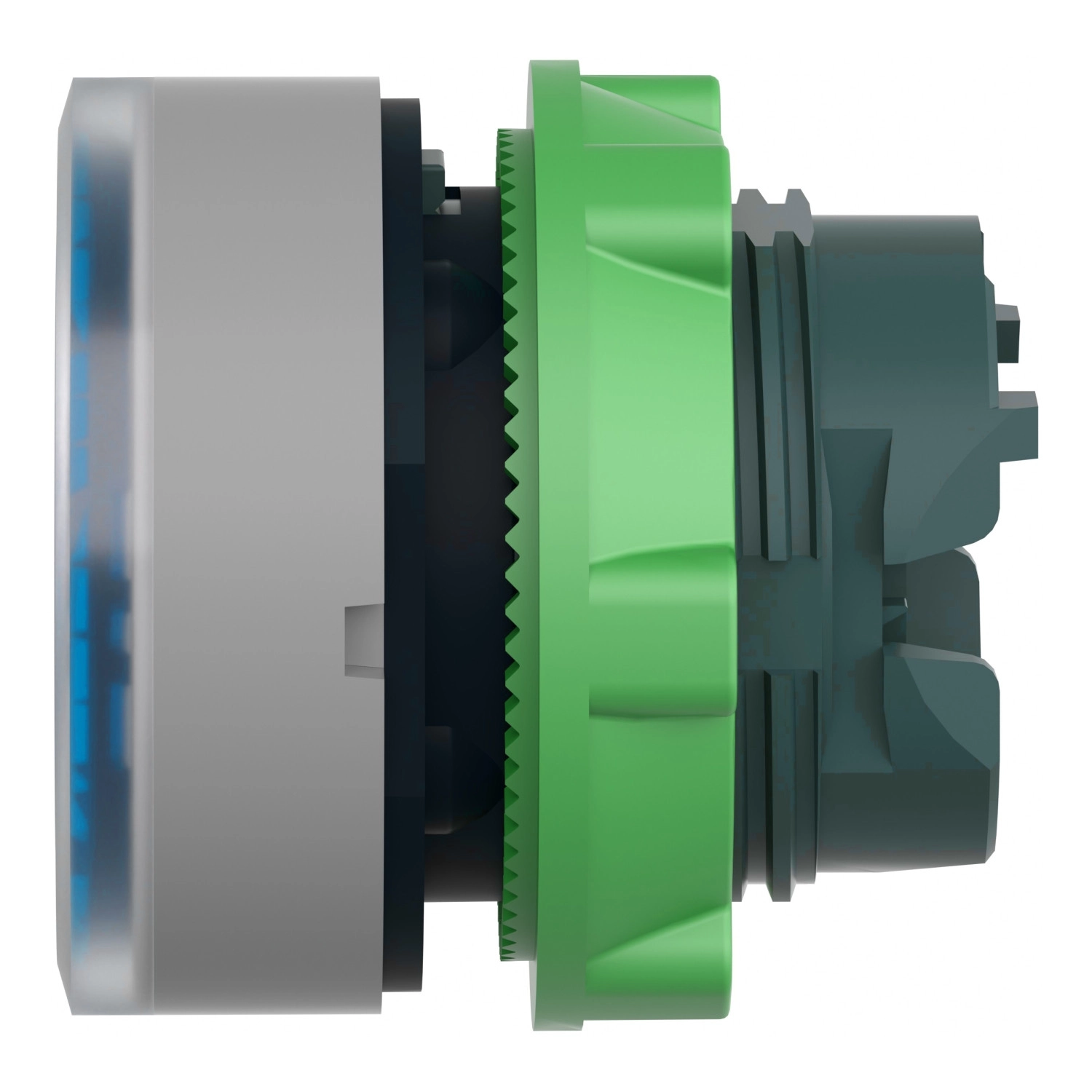

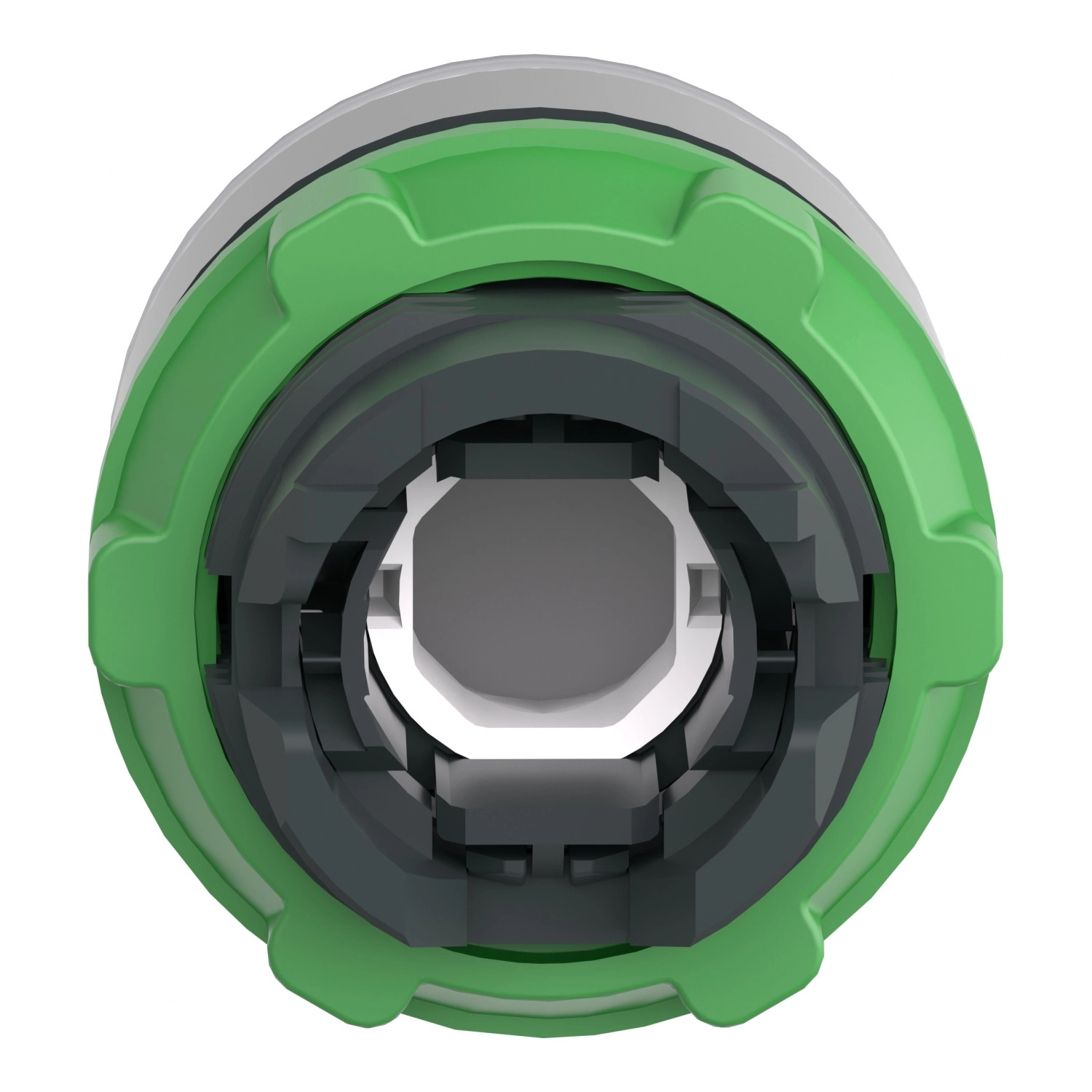

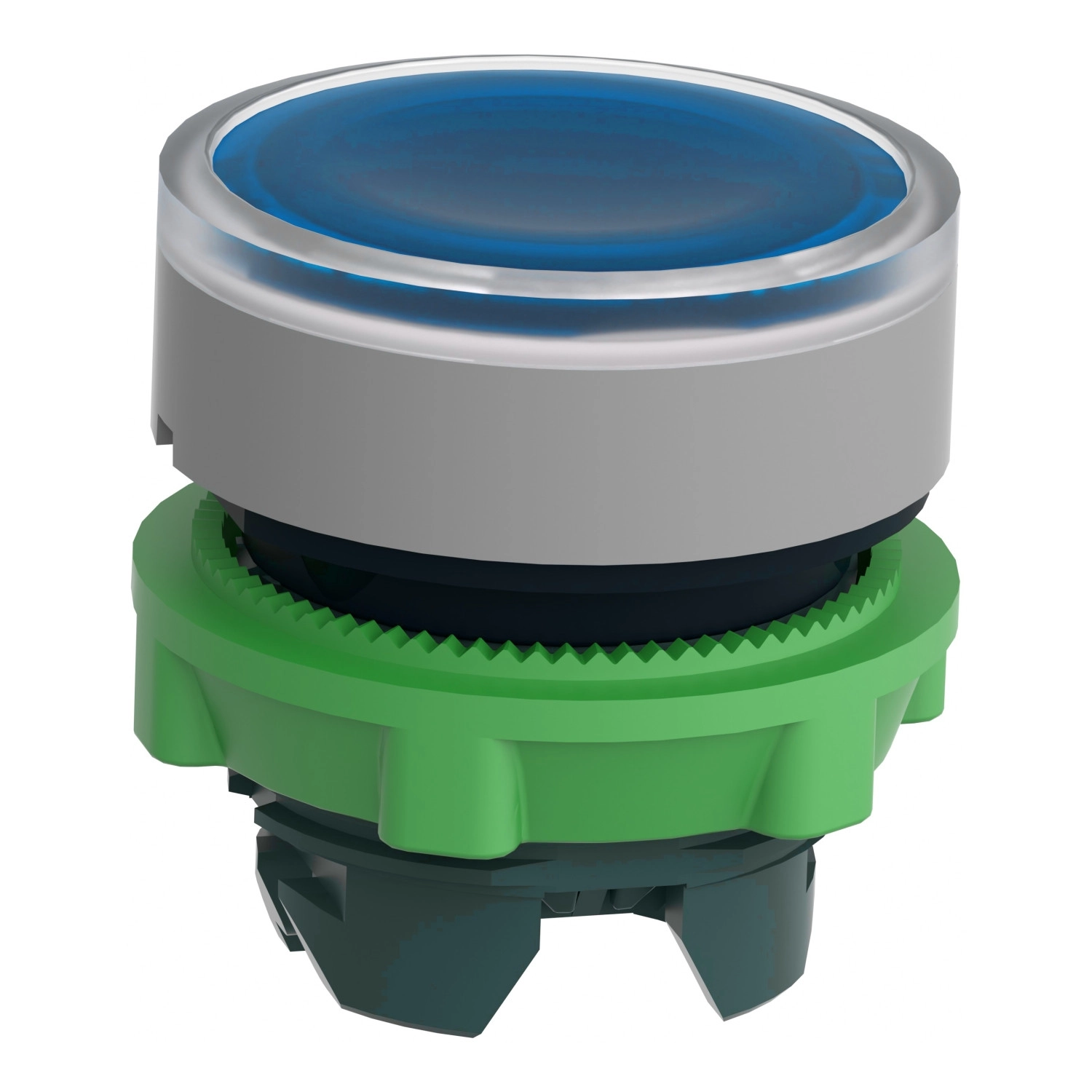

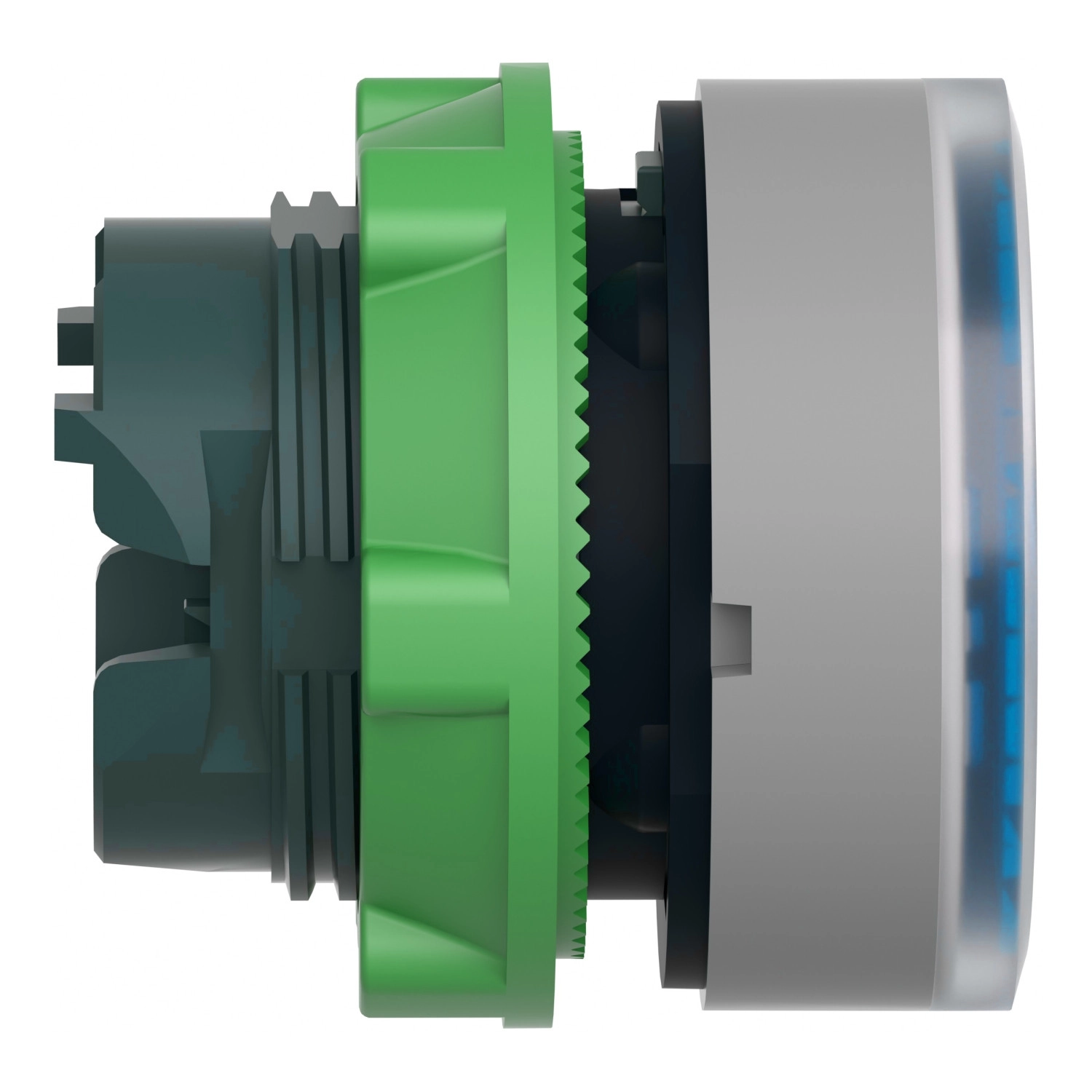

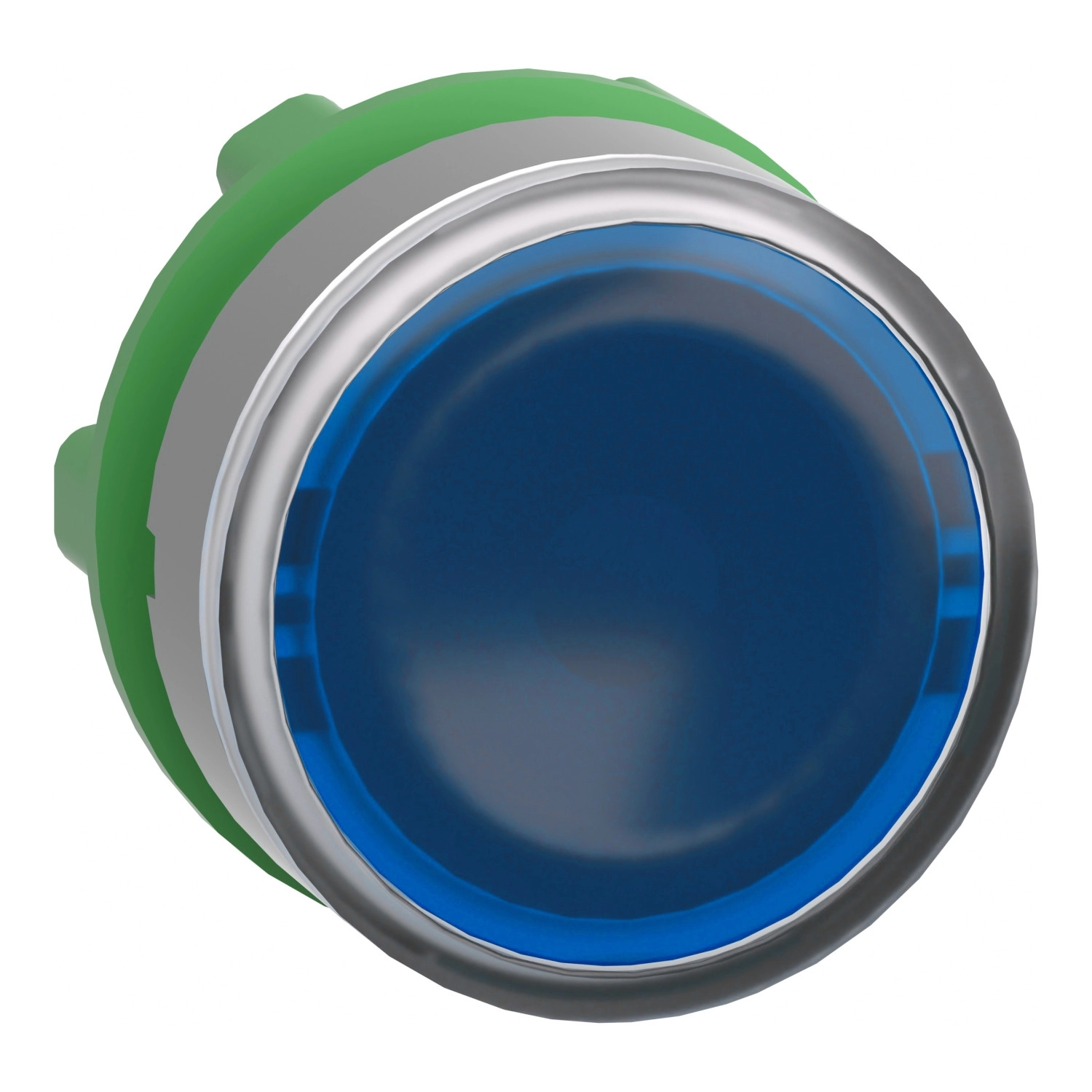

A ZB5AA68C0 modell egy kék színű, süllyesztett működtetővel rendelkezik, amelyet elegáns szürke műanyag keret vesz körül. A termék megjelenése kismértékben változhatott, de ez egyáltalán nem befolyásolja a funkcionalitását és biztonságát, sőt, most már kompatibilis a Schneider Electric Universal LED blokkjaival. A nyomógomb fej különleges kialakítása lehetővé teszi egyedi felirat, címke behelyezését, így testre szabhatod a kezelőelemeket az adott alkalmazásnak megfelelően. A rugós visszatérésű működtető mechanizmus biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után.
Műszaki paraméterei között kiemelkedik a 10 millió kapcsolási ciklusra tervezett mechanikai élettartam, ami rendkívüli tartósságot garantál még a legintenzívebb ipari környezetben is. Az IP66 és IP67 védettségi fokozatnak köszönhetően tökéletesen ellenáll a pornak és a víznek, míg a NEMA 13 és NEMA 4X minősítés további védelmet biztosít különböző környezeti hatásokkal szemben. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománya szélsőséges körülmények között is megbízható működést tesz lehetővé. Az IK03 besorolású ütésállóság további védelmet nyújt a fizikai behatásokkal szemben.
A ZB5AA68C0 nyomógomb fej standard kialakítású, kerek jelzőfejjel rendelkezik, és 22 mm-es szerelőlyukba illeszkedik. A CAD méretei: 29 mm szélesség, 29 mm magasság és 30 mm mélység. Különleges tulajdonsága a 7000000 Pa nyomású, 55°C-os nagynyomású mosóval szembeni ellenállás 0,1 méter távolságból, ami ipari környezetben különösen fontos lehet. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, UL 508, GB 14048.5, CSA C22.2 No 14, JIS C8201-1. Emellett rendelkezik DNV, CSA, BV, LROS és UL listázott tanúsítványokkal is, így világszerte használható különböző előírású környezetekben.
A ZB5AA68C0 nyomógomb fej vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint. A termék különböző elektromos összetételi kódokkal (M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2, SR2 stb.) használható, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. Az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal kompatibilis, így könnyen integrálható már meglévő rendszerekbe is.
Schneider Electric Harmony XB5 - ZB5AA68C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Universal LED
Keret anyaga: Műanyag szürke bevonatú
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiség: 1
Fejegység típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Kék süllyesztett, jelöletlen
Működtető kiegészítő információ: Címke behelyezhető
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Elektromos összetételi kódok
M1: <6 érintkezőhöz egyes blokkok használatával előlapi szerelésben beépített LED-del
M2: <6 érintkezőhöz egyes és dupla blokkok használatával előlapi szerelésben beépített LED-del
M6: <2 érintkezőhöz egyes blokkok használatával előlapi szerelésben beépített LED-del és transzformátorral
M10: <2 érintkezőhöz egyes blokkok használatával előlapi szerelésben beépített LED-del
MF1: <2 érintkezőhöz egyes blokkok használatával előlapi szerelésben beépített LED-del
MR1: <2 érintkezőhöz egyes blokkok használatával hátlapi szerelésben beépített LED-del
Környezeti jellemzők
Védő kezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II megfelelően IEC 60536
IP védettségi fokozat: IP66 megfelelően IEC 60529, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 megfelelően IEC 62262
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, UL 508, GB 14048.5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) megfelelően IEC 60068-2-6
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra megfelelően IEC 60068-2-27, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra megfelelően IEC 60068-2-27
