A Schneider Electric Harmony XB5 sorozatú ZB5AD204 választókapcsoló fej ipari környezetbe tervezett, megbízható kapcsolóelem, amely széles körben alkalmazható automatizálási és vezérlési rendszerekben. Ez a prémium minőségű választókapcsoló fej a Schneider Electric világszerte elismert Harmony termékcsaládjának része, amely kiváló minőségű kezelőelemeiről ismert.

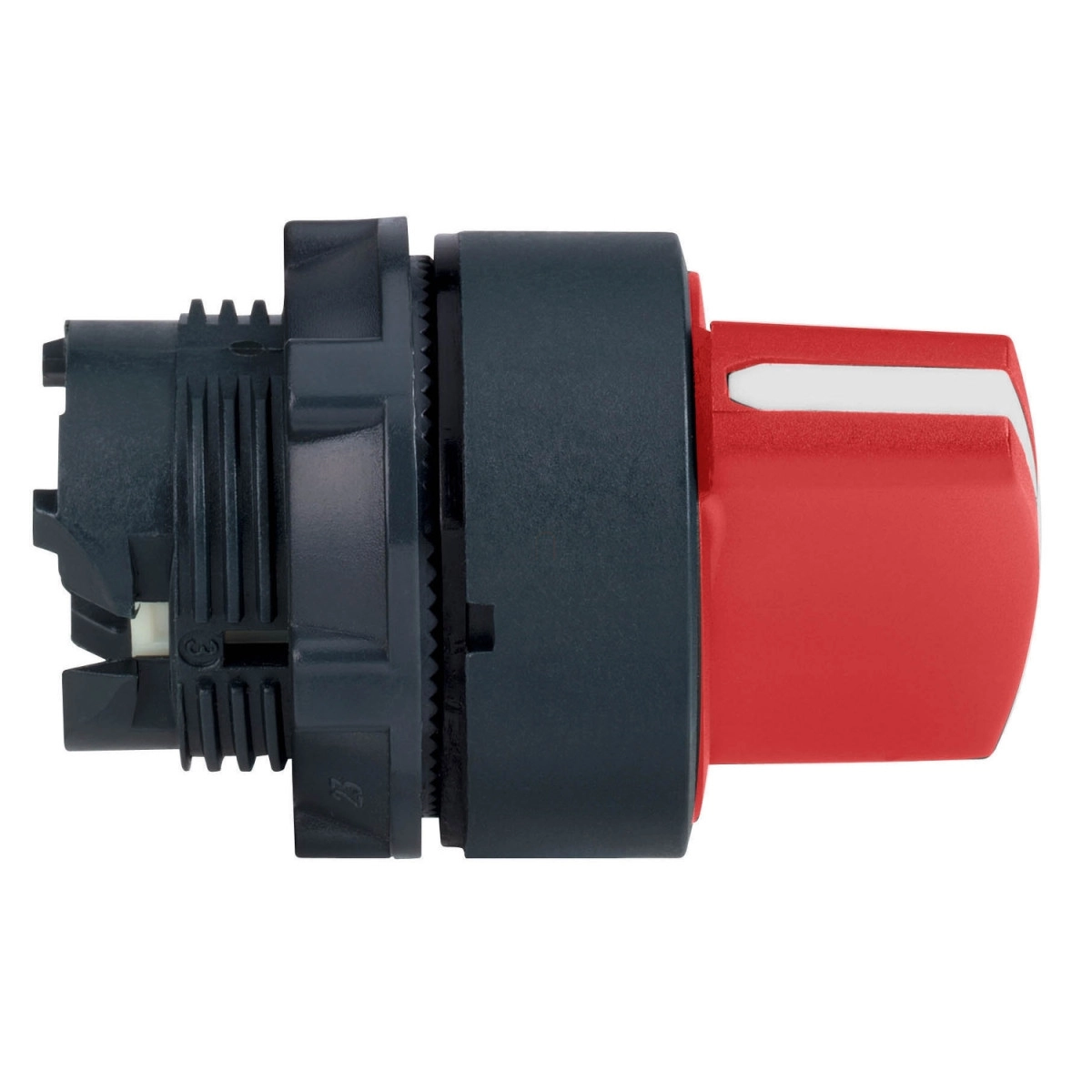

A ZB5AD204 egy 22 mm átmérőjű szerelőnyílásba illeszkedő, piros színű, standard fogantyúval ellátott, kétállású választókapcsoló fej. A termék "stay put" funkcióval rendelkezik, ami azt jelenti, hogy a kapcsoló a választott pozícióban marad a kezelés után. A kapcsoló 90°-os szögben forgatható, két különböző kapcsolási állást biztosítva. A kerek, sötétszürke műanyag keretbe foglalt piros fogantyú ergonomikus kialakítása lehetővé teszi a kényelmes és biztonságos működtetést ipari környezetben is.
A ZB5AD204 fej rendkívül ellenálló a környezeti behatásokkal szemben. IP67, IP69 és IP69K védettségi szintjének köszönhetően por ellen teljesen védett, valamint időszakos és folyamatos vízbe merítés ellen is védelmet nyújt, továbbá nagy nyomású, magas hőmérsékletű vízsugárnak is ellenáll (7000000 Pa, 55°C-on, 0,1 m távolságból). Az IK06 besorolás garantálja, hogy a termék ellenáll az ipari környezetben előforduló mechanikai behatásoknak is. A NEMA 13 és NEMA 4X besorolás további biztosíték a zord ipari környezetben való alkalmazhatóságra. A termék -40°C és +70°C közötti működési és tárolási hőmérséklet-tartományban használható, ami széles körű alkalmazhatóságot biztosít szélsőséges körülmények között is.
A ZB5AD204 választókapcsoló fej különböző elektromos összetételekkel használható, amelyek a C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 kódokkal vannak jelölve. Ez a sokoldalúság lehetővé teszi a különféle alkalmazási igények kielégítését, legyen szó akár egyszerű vagy összetettebb vezérlési feladatokról. A termék különböző kapcsolókonfigurációkkal szerelhető, ami nagy rugalmasságot biztosít a rendszer tervezésénél. A ZB5AD204 választókapcsoló fejhez használható kontaktusok helyzetét és állapotát a választókapcsoló aktuális állása (315° vagy 45°) határozza meg. A szekvenciákat a termék adatlap részletesen ismerteti, így a tervezők pontosan tudhatják, milyen kapcsolási állapotok érhetők el a különböző pozíciókban.
A ZB5AD204 választókapcsoló fej mechanikai élettartama rendkívül hosszú, 1.000.000 kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést. A termék ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és a rázkódásnak (30 gn 18 ms időtartamig, vagy 50 gn 11 ms időtartamig fél-szinusz hullámú gyorsulással). Ezek a tulajdonságok alkalmassá teszik a terméket rezgésnek kitett ipari környezetben való alkalmazásra is.
A Schneider Electric Harmony XB5 sorozatú ZB5AD204 választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508 és JIS C8201-1. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds hajózási regiszter) és UL tanúsítványokkal, ami igazolja a termék kiváló minőségét és megbízhatóságát különböző felhasználási területeken. A ZB5AD204 választókapcsoló fejet elsősorban ipari automatizálási, vezérlési és felügyeleti rendszerekhez ajánljuk, ahol a megbízhatóság és a hosszú élettartam kulcsfontosságú szempont.
Schneider Electric Harmony XB5 - ZB5AD204 - műanyag választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Kezelőszerv típusa: Maradó állású (stay put)
Fogantyú profilja: Piros standard fogantyú
Kezelőszerv pozíció információ: 2 állás 90°
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Műszaki jellemzők
CAD befoglaló méretek (szélesség x magasság x mélység): 29 mm x 29 mm x 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Eszköz bemutató: Alapelem
Védelmi paraméterek
Védelem típusa: TH
IP védettségi szint: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi szint: IK06 az IEC 50102 szerint
Túlfeszültség kategória: Class II az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Környezeti feltételek
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
