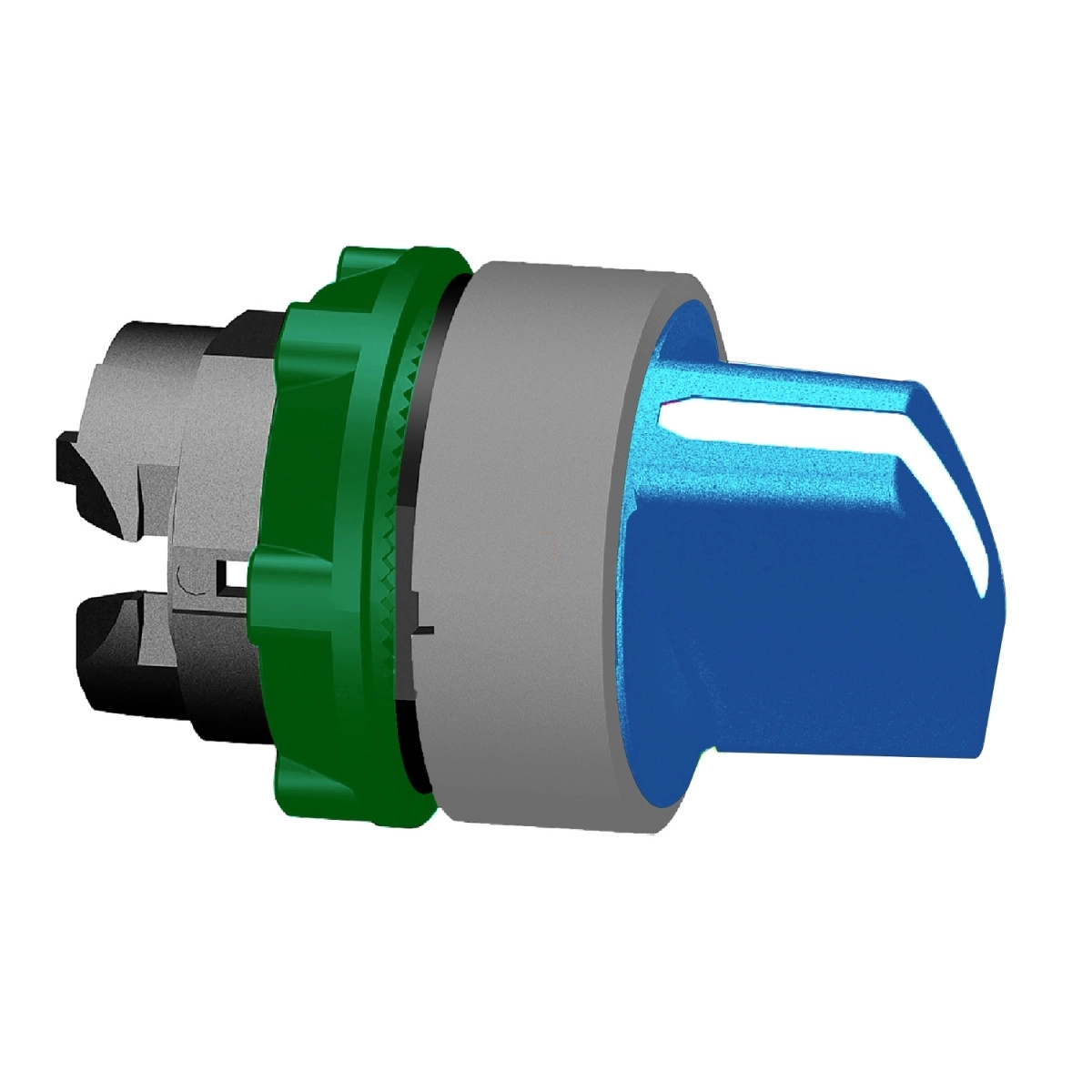

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AD506C0 egy kiváló minőségű, ipari alkalmazásokra tervezett választókapcsoló fej, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a műanyag, kék színű, szürke peremmel ellátott kapcsolófej 22 mm-es szerelési átmérővel rendelkezik, így könnyen integrálható a legtöbb ipari vezérlőpanelbe. A termék különlegessége a 3 pozíciós kapcsolási lehetőség középre visszatérő rugós kialakítással, amely lehetővé teszi a +/-45°-os elforgatást, majd automatikus visszatérést a középső alaphelyzetbe.
A Harmony XB5 választókapcsoló fej standard kivitelű, kerek formájú jelzőfejjel és kék standard fogantyúval rendelkezik. A termék műanyag, színezett szürke kerettel készül, amely nem csak esztétikus megjelenést biztosít, hanem ellenáll a különböző ipari környezetekben jelentkező mechanikai és vegyi hatásoknak is. A kapcsolófej rendkívüli, 1 000 000 ciklusos mechanikai élettartama kiváló hosszútávú beruházássá teszi a terméket.
A ZB5AD506C0 műszaki paraméterei között figyelemre méltó a kimagasló, IP67-es védettségi szint az IEC 60529 szabvány szerint, ami teljesen por- és vízbiztos működést garantál. A termék megfelel a NEMA 13 és NEMA 4X védettségi előírásoknak is, továbbá kiemelkedő, 7 000 000 Pa nyomású nagynyomású mosással szembeni ellenállással büszkélkedhet 55 °C-on, 0,1 m távolságból. Az IK06 besorolás szerint ütésálló kivitelű, ami tovább növeli a kapcsoló megbízhatóságát extrém körülmények között is. A kapcsolófej széles, -40...+70 °C-os működési és tárolási hőmérséklet-tartománya biztosítja, hogy a legszélsőségesebb ipari környezetekben is problémamentesen üzemeljen. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szabvány szerint, illetve 50 gn (időtartam = 11 ms) ugyancsak fél szinuszhullám gyorsulásra.
A ZB5AD506C0 kapcsolófej többféle elektromos összeállítási kóddal kompatibilis (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), amely rugalmas telepítési lehetőségeket biztosít különböző érintkezőblokk-konfigurációkkal. A termék használható az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásnevekkel, és számos különböző kontaktus-összeállítás kialakítható vele, attól függően, hogy milyen elektromos konfigurációra van szükség. A kapcsoló rendelkezik nemzetközi tanúsítványokkal, mint például DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázás, ami globális szinten biztosítja a megfelelőségét a különböző szabványoknak és előírásoknak.
Schneider Electric Harmony XB5 - ZB5AD506C0 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, színezett szürke
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Középre visszatérő rugós
Kezelőszerv profilja: Kék standard fogantyú
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Kiegészítő
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összetétel kódok
C3: <6 érintkező egyes blokkok használata elülső szerelésben
C4: <6 érintkező egyes és kettős blokkok használata elülső szerelésben
C5: <5 érintkező egyes blokkok használata elülső szerelésben
C6: <5 érintkező egyes és kettős blokkok használata elülső szerelésben
C7: <4 érintkező egyes blokkok használata elülső szerelésben
C8: <4 érintkező egyes és kettős blokkok használata elülső szerelésben
C11: <3 érintkező egyes blokkok használata elülső szerelésben
SF1: <3 érintkező egyes blokkok használata elülső szerelésben
SR1: <3 érintkező egyes blokkok használata hátsó szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP67 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelel: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
