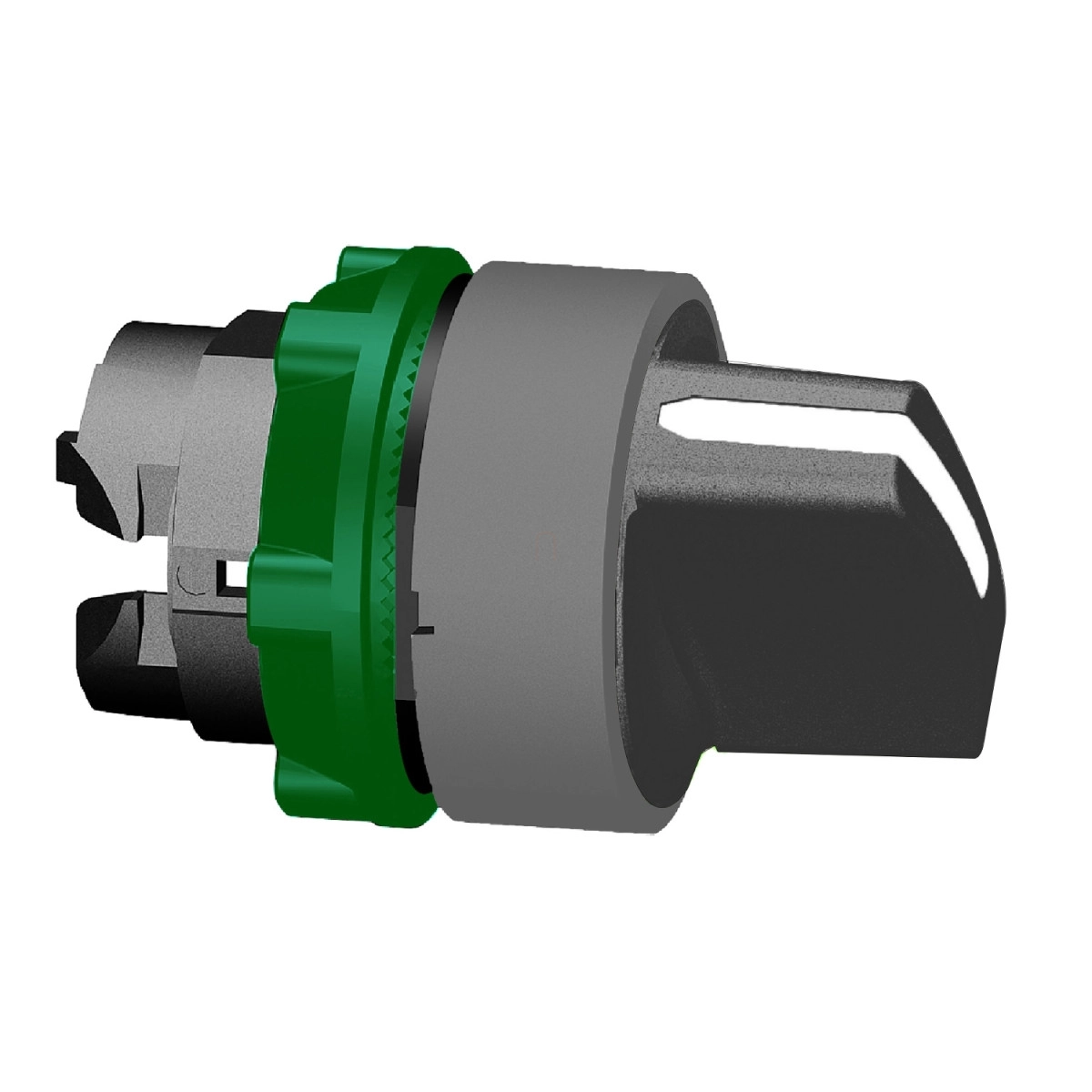

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD5C0 választókapcsoló fej kiváló minőségű ipari vezérlőeszköz, amely megbízható működést biztosít különféle automatizálási és vezérlési alkalmazásokban. Ez a fekete standard fogantyúval ellátott, 3 pozíciós, középre visszatérő rugós típusú kapcsolófej ideális választás olyan környezetben, ahol pontos és tartós kapcsolási funkcióra van szükség.
A Harmony XB5 választókapcsoló fej műszaki paraméterei kiemelik sokoldalúságát és tartósságát. A 22 mm-es szerelési átmérővel rendelkező, műanyag szerkezetű, szürke színű előlappal ellátott kapcsolófej könnyen integrálható különböző vezérlőpanelekbe. A kerek kialakítású jelzőegység fej fekete standard fogantyúval rendelkezik, amely kényelmes használatot biztosít. A kapcsoló három pozícióba állítható, +/- 45°-os állásokkal, és középre visszatérő rugós működéssel, ami biztonsági szempontból is előnyös funkció, hiszen automatikusan visszaáll alaphelyzetbe.
A ZB5AD5C0 választókapcsoló fej rendkívüli tartóssága a kiemelkedő, 1.000.000 ciklusos mechanikai élettartamnak köszönhetően hosszú távon is megbízható működést garantál. A kapcsolófej környezeti ellenállóképessége is figyelemre méltó: -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges körülmények között is használható. Az IP67-es védettség (IEC 60529 szerint) valamint a NEMA 13 és NEMA 4X besorolás kiváló por- és vízállóságot biztosít. A kapcsoló ellenáll akár 7.000.000 Pa nyomású, 55 °C hőmérsékletű, 0,1 m távolságról érkező nagynyomású mosásnak is, ami különösen előnyös olyan ipari környezetben, ahol rendszeres tisztításra van szükség. Az IK06 besorolás (IEC 50102 szerint) megfelelő mechanikai védelmet nyújt a külső behatásokkal szemben.
A ZB5AD5C0 választókapcsoló fej számos szabványnak és tanúsítványnak felel meg, többek között: UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. Nemzetközi tanúsítványokkal is rendelkezik, mint a DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed. A termék kiváló rezgésállósággal (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn és 50 gn az IEC 60068-2-27 szerint) rendelkezik, ami biztosítja a megbízható működést még nehéz ipari környezetben is. A Schneider Electric ZB5AD5C0 választókapcsoló fej különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ami rugalmas konfigurációs lehetőségeket biztosít a különböző alkalmazásokhoz.
Schneider Electric Harmony XB5 - ZB5AD5C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló fej
Rövid eszköznév: ZB5
Előlap anyaga: Műanyag szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védelmi kezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
