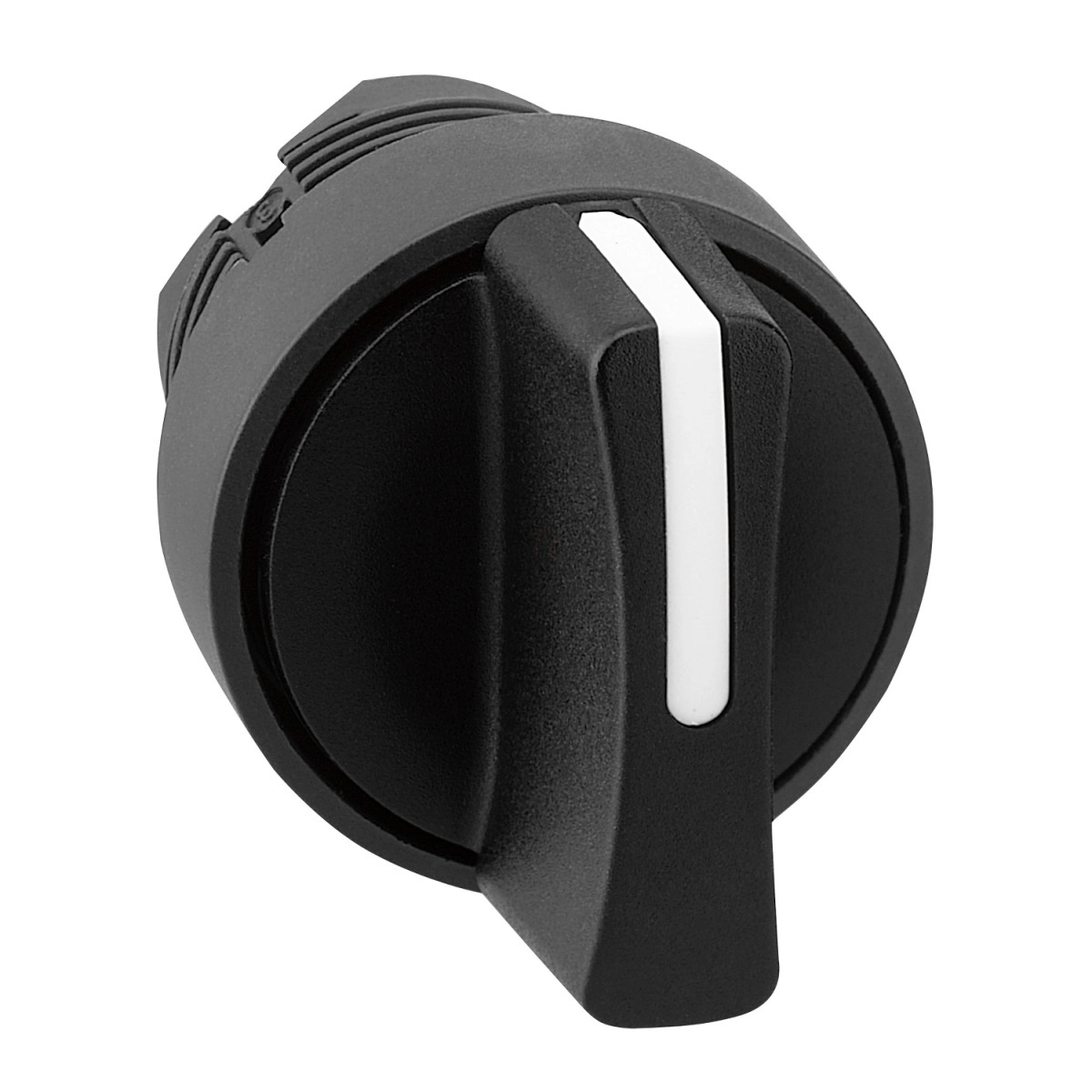

Schneider Electric Harmony XB5 - ZB5AD5TQ - műanyag választókapcsoló fej, Ø22, 3 állású középre visszatérő, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék elsősorban vezérlőpanelekbe és irányítópultokba való beépítésre alkalmas, ahol a kezelő egyszerűen és intuitívan irányíthatja a berendezések működését. A 22 mm-es szabványos szerelési átmérővel rendelkező kapcsoló fej könnyen beépíthető a legtöbb ipari vezérlőpanel kialakításba. A ZB5AD5TQ kerek kialakítású jelzőegység fejjel rendelkezik, ami tökéletesen illeszkedik a Harmony XB5 sorozat többi eleméhez, így egységes megjelenést biztosítva a teljes vezérlőfelületen.
A választókapcsoló fej sötétszürke műanyag előlappal és fekete fogantyúval rendelkezik, ami nemcsak esztétikus, de a megfelelő környezetben kiváló láthatóságot is biztosít. A Schneider Electric ZB5AD5TQ műszaki paraméterei kiemelkedők: IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is, ami extrém környezeti feltételek melletti használatot is lehetővé tesz. A termék -40°C és +70°C közötti hőmérsékleten üzemeltethető, és ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55°C-on, 0,1 méteres távolságból.
A mechanikai tartóssága rendkívül magas, 1000000 kapcsolási ciklust garantál a gyártó. A ZB5AD5TQ kompatibilis különböző elektromos összeállításokkal (C3, C4, C5, C6, C7, C8, C11, SF1, SR1 kódok szerint), ami rugalmas felhasználást tesz lehetővé különböző kapcsolási igények esetén. A termék számos nemzetközi szabványnak megfelel, köztük a CSA C22.2 No 14, IEC 60947-5-1, UL 508, és több más iparági előírásnak. A Schneider Electric ZB5AD5TQ választókapcsoló fej kiváló minőséget képvisel, amit számos nemzetközi tanúsítvány is igazol, mint például DNV, CSA, BV, LROS és UL listázás. Rezgésállósága 5 gn (f = 2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltengely hullámalakú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
ZB5AD5TQ műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Eladási egység: 100 db
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás
Elektromos összeállítási kód
C3 <6 érintkező esetén egyedi blokkokat használva elülső rögzítéssel
C4 <6 érintkező esetén egyedi és dupla blokkokat használva elülső rögzítéssel
C5 <5 érintkező esetén egyedi blokkokat használva elülső rögzítéssel
C6 <5 érintkező esetén egyedi és dupla blokkokat használva elülső rögzítéssel
C7 <4 érintkező esetén egyedi blokkokat használva elülső rögzítéssel
C8 <4 érintkező esetén egyedi és dupla blokkokat használva elülső rögzítéssel
C11 <3 érintkező esetén egyedi blokkokat használva elülső rögzítéssel
SF1 <3 érintkező esetén egyedi blokkokat használva elülső rögzítéssel
SR1 <3 érintkező esetén egyedi blokkokat használva hátsó rögzítéssel
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-1
JIS C8201-1
Terméktanúsítványok: DNV
CSA
BV
LROS (Lloyds register of shipping)
UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely hullámalakú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltengely hullámalakú gyorsulás esetén az IEC 60068-2-27 szerint
