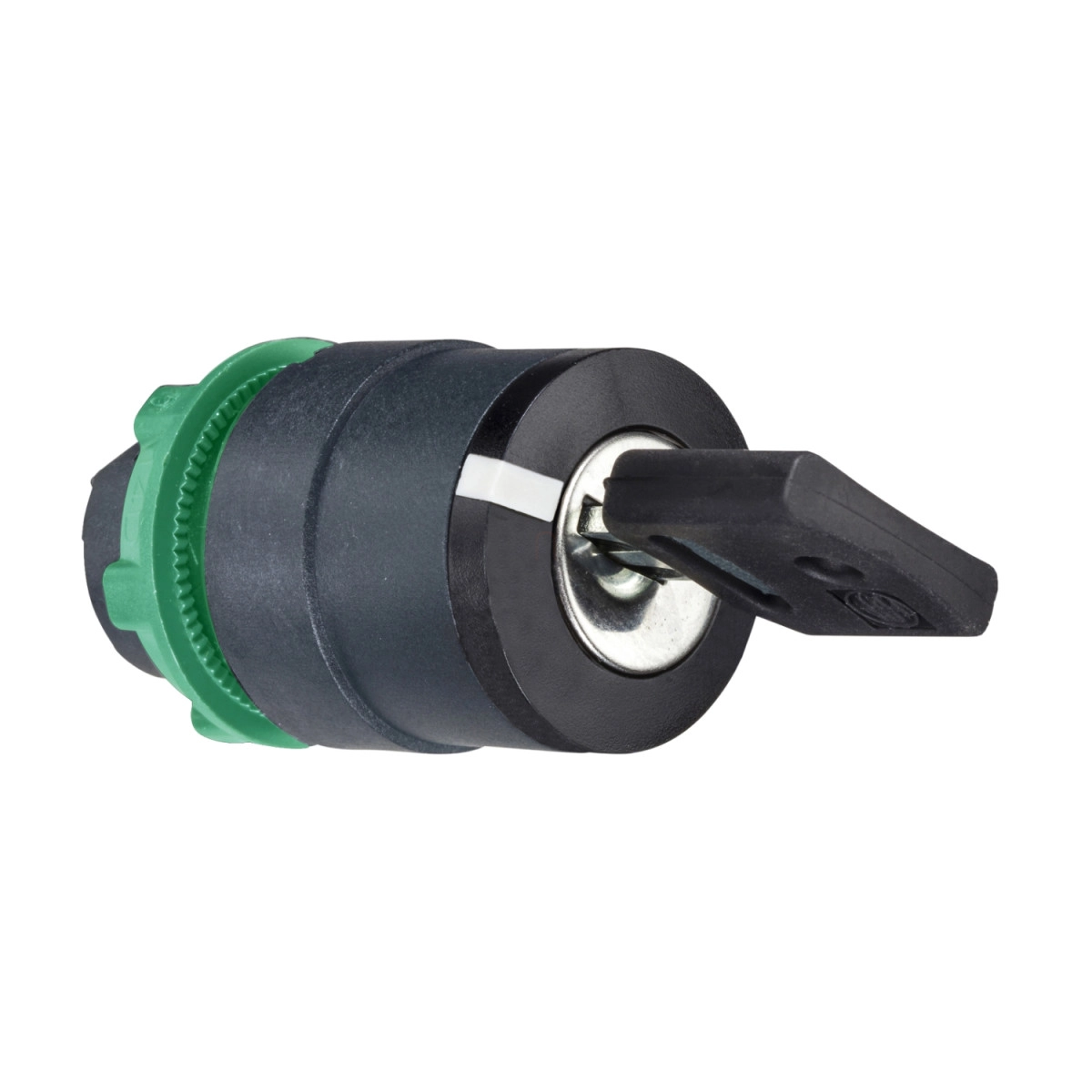

A Schneider Electric Harmony XB5 sorozat ZB5AG012 típusú kulcsos választókapcsoló feje egy professzionális ipari vezérlőelem, amely kiváló minőségű anyagokból készült, és megbízható működést biztosít a legigényesebb környezetben is. Ez a 3 pozíciós, kulccsal működtethető kapcsolófej tökéletes választás olyan ipari alkalmazásokhoz, ahol biztonsági szempontból korlátozni kell a berendezés használatát vagy működtetését.
A ZB5AG012 kulcsos választókapcsoló fej sötétszürke műanyag kerettel rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem ellenáll a mindennapi használat során fellépő kopásnak és egyéb környezeti hatásoknak is. A kapcsoló standard kerek fejkialakítása és 22 mm-es szerelési átmérője lehetővé teszi a szabványos panel nyílásokba történő egyszerű és gyors beépítést. A fekete kulcsos kapcsoló 3 pozícióban (+/- 45°) állítható, és a kulcs bármely pozícióban kivehető, így maximális rugalmasságot biztosít a különböző vezérlési igényekhez.
A ZB5AG012 modell 421E típusú kulccsal működtethető, amely magas biztonsági szintet biztosít, mivel csak a megfelelő kulccsal rendelkező személyek tudják kezelni a berendezést. Ez a tulajdonság különösen hasznos olyan környezetekben, ahol a jogosulatlan hozzáférés súlyos következményekkel járhat. A kapcsoló kimagasló, 1 000 000 ciklusos mechanikai élettartammal rendelkezik, ami rendkívüli tartósságot biztosít még intenzív használat esetén is. A választókapcsoló fej kiváló védelemmel rendelkezik a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi fokozatok igazolnak, így ideális választás mostoha ipari körülmények között is.
A termék rendkívül sokoldalú az elektromos konfigurációk tekintetében, különböző kódrendszerekkel kompatibilis (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ami lehetővé teszi a különböző kontaktus konfigurációkat az eltérő vezérlési igényeknek megfelelően. A kapcsoló -40°C és +70°C közötti működési hőmérséklettartománnyal rendelkezik, így szélsőséges körülmények között is megbízhatóan működik. A ZB5AG012 modell megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, CSA C22.2 No 14, UL 508 és egyéb kapcsolódó szabványokat, valamint rendelkezik különböző tanúsításokkal (DNV, CSA, BV, LROS, UL).
A Schneider Electric ZB5AG012 választókapcsoló fej kiváló rezgésállósággal (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn/50 gn az IEC 60068-2-27 szerint) rendelkezik, ami biztosítja a megbízható működést még erős mechanikai behatások esetén is. A termék kompatibilis a Harmony XB5 termékcsalád egyéb elemeivel, így könnyen illeszthető meglévő rendszerekbe is. Összességében a ZB5AG012 kulcsos választókapcsoló fej ideális megoldás olyan alkalmazásokhoz, ahol fontos a megbízhatóság, a biztonság és a hosszú élettartam.
Schneider Electric Harmony XB5 - ZB5AG012 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 421E kulcs
Kulcs kivételének pozíciója: Bármely pozícióban
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 különböző kontaktus konfigurációkhoz
Eszköz bemutatása: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeltetéskor: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
