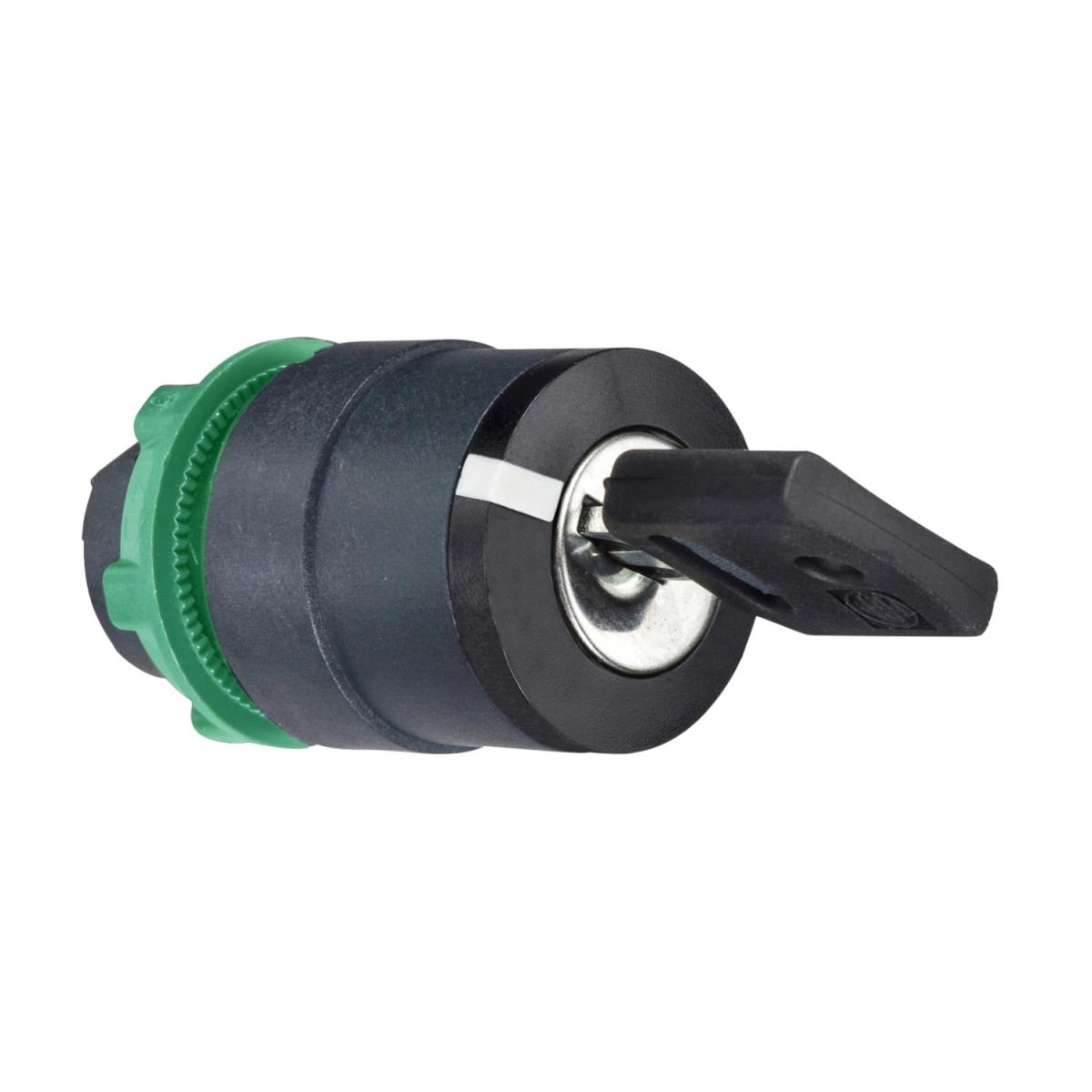

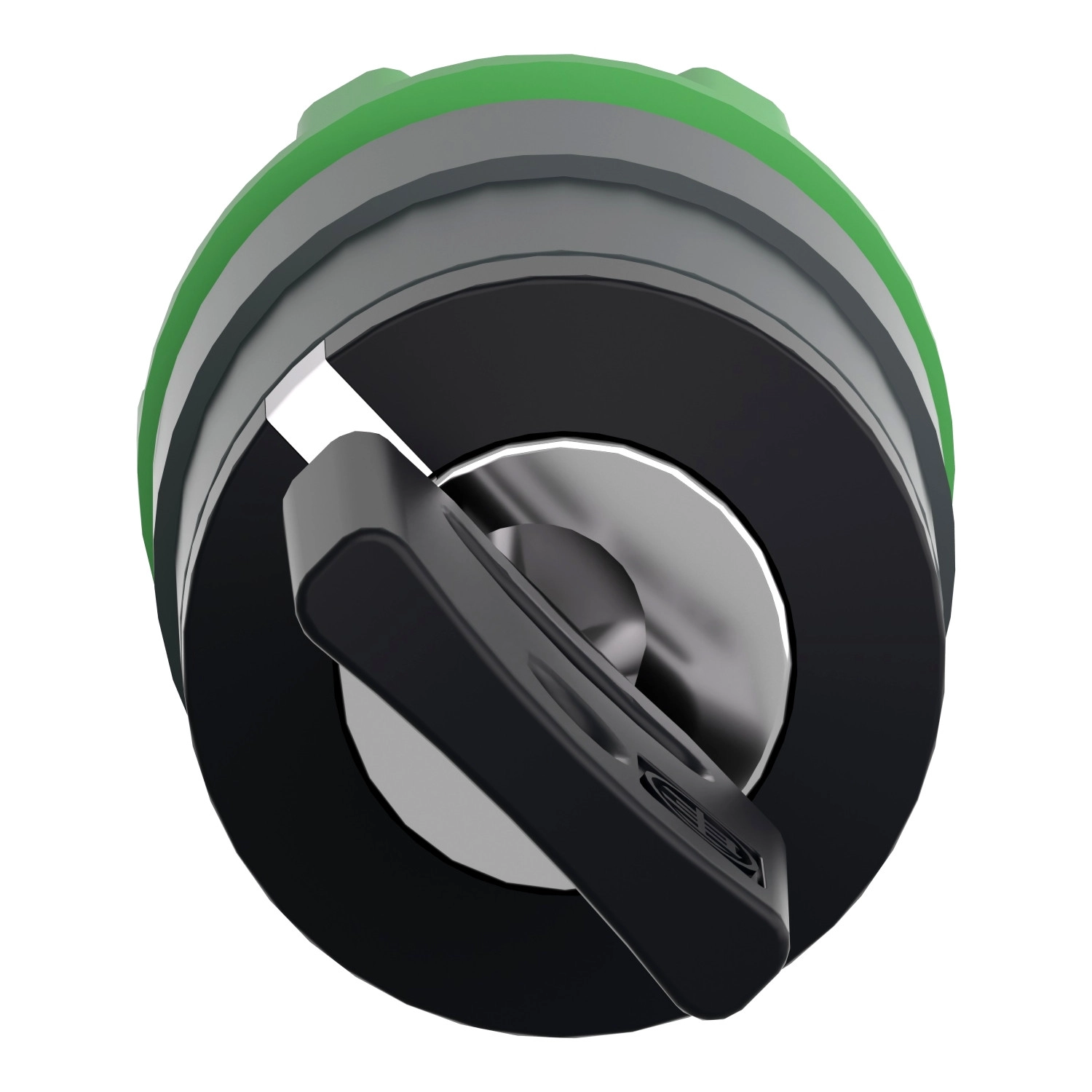

Schneider Electric Harmony XB5 - ZB5AG02D - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, jobboldali pozícióban kivehető, 2 állású
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AG02D modell a Schneider Electric népszerű Harmony XB5 termékcsaládjának része, amely ismert kiváló minőségéről és tartósságáról. A kapcsolófej 22 mm-es szabványos rögzítési átmérővel rendelkezik, így könnyen beépíthető meglévő rendszerekbe vagy új vezérlőpanelekbe. A kapcsoló 2 pozíciós kialakítású, 90°-os elfordulással, ami lehetővé teszi a felhasználók számára két különböző működési állapot közötti egyértelmű váltást. A fekete kulcsos kapcsoló Dom 8D1 típusú zárral rendelkezik, amely növeli a biztonságot, mivel csak a megfelelő kulccsal rendelkező személyek működtethetik a kapcsolót. A kulcs csak a jobboldali pozícióban távolítható el, ami további biztonsági funkciót jelent a jogosulatlan beavatkozások megakadályozására.
A termék kiemelkedő műszaki paraméterei közé tartozik a rendkívüli mechanikai tartósság, amely akár 1.000.000 kapcsolási ciklust is lehetővé tesz. A ZB5AG02D választókapcsoló fej kiváló védelmet nyújt a környezeti hatások ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások is igazolnak. Ez azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagy nyomású mosásnak is (7.000.000 Pa 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X szabványoknak is megfelel, valamint az IK06 besorolás jelzi az ütésállóságát. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Az elektronikai jellemzők tekintetében többféle elektromos összeállítási kóddal (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1) is kompatibilis, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési konfigurációkban.
A Schneider Electric ZB5AG02D választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 előírásokat. Emellett több nemzetközi minősítéssel is rendelkezik, mint például a DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL listázás. A termék kiemelkedő rezgés- és ütésállósággal is rendelkezik, ellenáll az 5 gn (f=2...500 Hz) rezgésnek az IEC 60068-2-6 szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) félszinuszos ütéseknek az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AG02D - műanyag választókapcsoló fej műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Rövid megnevezés: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtetési mód: Rögzített állás (stay put)
Működtető profil: Fekete kulcsos kapcsoló
Pozíció információ: 2 állás 90°
Zártípus: Dom 8D1
Kulcs kivételi pozíció: Jobb oldal
Mechanikai jellemzők
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 72 mm
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Felszerelési lehetőségek
Kompatibilis állomások: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1
Környezeti paraméterek
Védelmi kezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536)
IP védettség: IP66, IP67, IP69, IP69K (IEC 60529)
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
IK védettség: IK06 (IEC 50102)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
