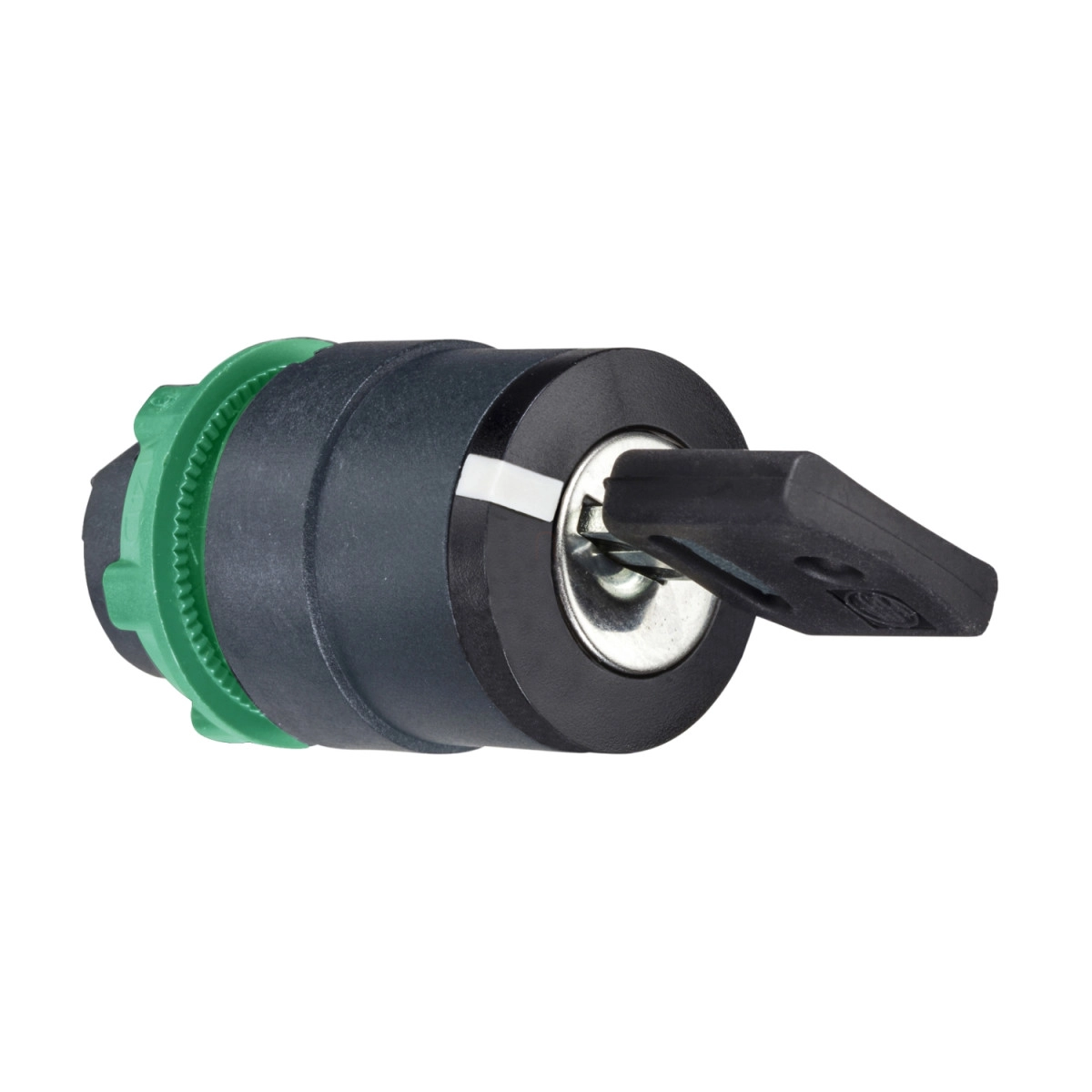

A Schneider Electric Harmony XB5 ZB5AG03D választókapcsoló fej egy professzionális ipari vezérlőelem, amely kifejezetten kapcsolószekrények, vezérlőpultok és gépek kezelőfelületének kialakításához készült. Ez a fekete kulcskapcsoló a Harmony sorozat megbízhatóságát és strapabíró tulajdonságait kínálja ipari környezetben való használatra.
A ZB5AG03D típusú választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami kompatibilissé teszi a legtöbb ipari kapcsolószekrénnyel és vezérlőpanellel. A termék 3 pozíciós működést biztosít, ±45°-os elfordulási tartománnyal, így három különböző üzemmód vagy funkció kapcsolására alkalmas. A kulcs kizárólag a bal oldali és középső pozícióban vehető ki, ami biztonsági szempontból különösen előnyös olyan alkalmazásoknál, ahol a jobboldali pozíció használatát korlátozni kell, vagy csak arra jogosult személy által engedélyezett. A Dom 8D1 típusú kulcszár kifejezetten biztonságos, így a berendezés illetéktelen használata megakadályozható.
A kapcsolófej anyaga sötétszürke műanyag, ami tartós és ellenáll az ipari környezet kihívásainak. A kerek forma és a standard kialakítás tökéletesen illeszkedik a Harmony XB5 sorozat többi eleméhez. Az egység rendelkezik IP66, IP67, IP69 és IP69K védettségi szintekkel, így teljes védelmet biztosít por és vízsugár ellen. Még nagynyomású mosóval (7000000 Pa, 55 °C) történő tisztítás esetén is megbízhatóan működik, ami élelmiszeripari és más higiénikus környezetben különösen fontos. A NEMA 13 és NEMA 4X besorolások tovább erősítik a termék robosztus jellegét.
A Schneider Electric ZB5AG03D rendkívüli tartóssággal büszkélkedhet: mechanikai élettartama 1 millió kapcsolási ciklus. Széles hőmérsékleti tartományban (-40...+70 °C) üzemeltethető, így extrém környezeti feltételek mellett is használható. Ütés- és rezgésállósága kiemelkedő: 30 gn (18 ms) és 50 gn (11 ms) félszinuszos gyorsulásnak, valamint 5 gn (f=2...500 Hz) rezgésnek is ellenáll az IEC 60068-2-27 és IEC 60068-2-6 szabványoknak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük DNV, CSA, BV, LROS és UL minősítésekkel.
A választókapcsoló fej különböző elektromos összetételekkel kompatibilis, mint a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódok. Ez lehetővé teszi akár 6 kontaktus használatát is, különböző elrendezésben, mind előlapra, mind hátlapra szerelhető formában. A csatlakoztatás történhet csavaros kapocssorral, gyorscsatlakozóval vagy nyomtatott áramköri lapra is, ami rendkívüli rugalmasságot biztosít a tervezés során. A termék XALD és XALK állomásokkal is használható, 1-5 nyílással, tovább növelve a felhasználási lehetőségeket.
Schneider Electric Harmony XB5 - ZB5AG03D - műanyag választókapcsoló fej, Ø22, 8D1 kulcsos, bal és középső pozícióban kivehető, 3 állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (maradó állású)
Működtető profilja: Fekete kulcskapcsoló
Működtető pozíció információk: 3 pozíció +/- 45°
Kulcszár típusa: Dom 8D1
Kulcs kivételi pozíció: Bal és középső
Méret adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Műszaki jellemzők
Nettó súly: 0.057 kg
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: C4 (max. 6 érintkező egyes és dupla blokkokkal előlapi szereléshez), C5 (max. 5 érintkező egyes blokkokkal előlapi szereléshez), C6 (max. 5 érintkező egyes és dupla blokkokkal előlapi szereléshez), C7 (max. 4 érintkező egyes blokkokkal előlapi szereléshez), C8 (max. 4 érintkező egyes és dupla blokkokkal előlapi szereléshez), C11 (max. 3 érintkező egyes blokkokkal előlapi szereléshez), C3 (max. 6 érintkező egyes blokkokkal előlapi szereléshez), SF1 (max. 3 érintkező egyes blokkokkal előlapi szereléshez), SR1 (max. 3 érintkező egyes blokkokkal hátlapi szereléshez)
Eszköz megjelenítése: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
