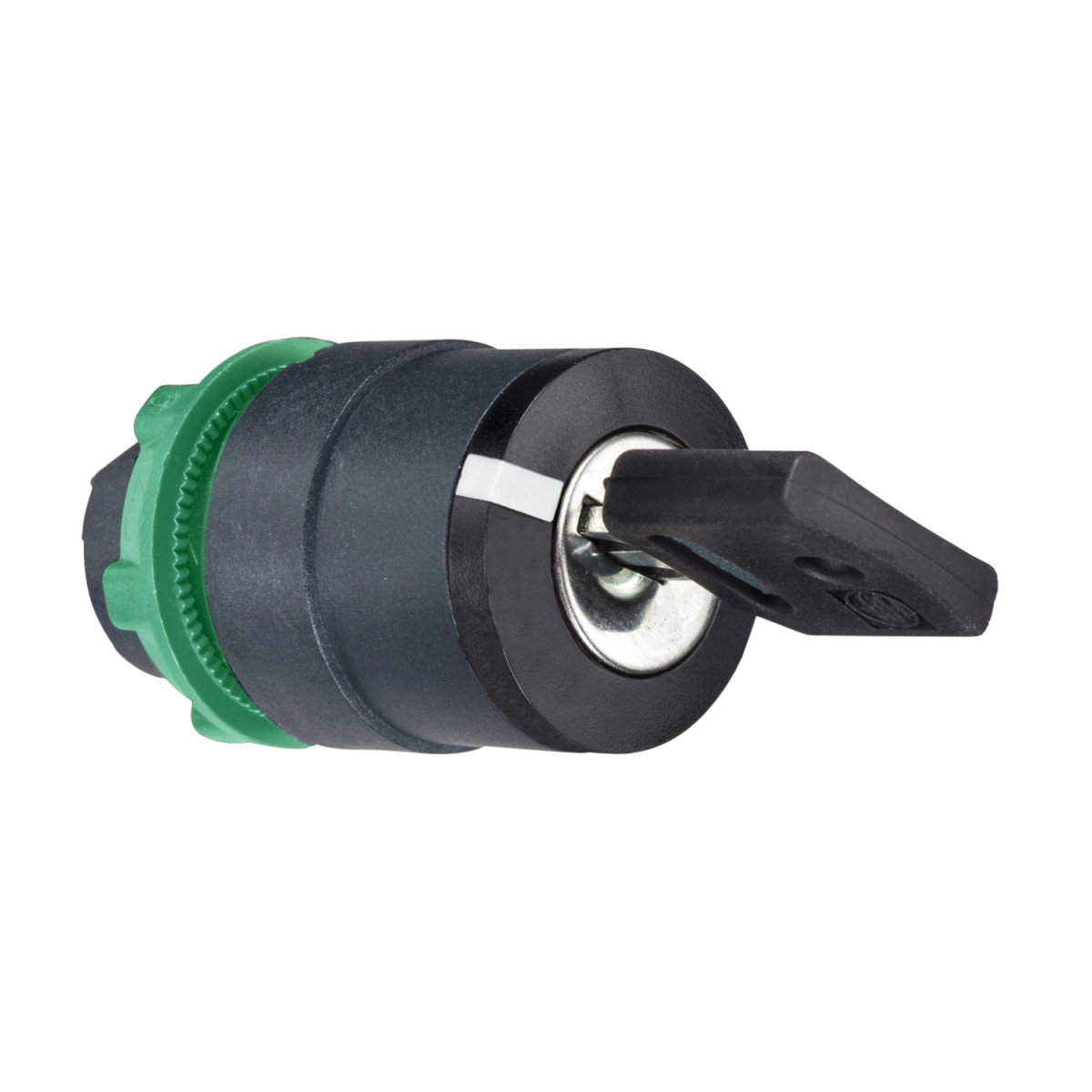

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AG0820 kulcsos választókapcsoló fej egy professzionális ipari kapcsolóelem, amelyet számos vezérlési alkalmazásban használhatsz. Ez a kiváló minőségű komponens a Schneider Electric megbízhatóságát és precizitását képviseli az automatizálási és vezérlőrendszerek világában.
A ZB5AG0820 kulcsos választókapcsoló fej a Harmony XB5 sorozat tagjaként 22 mm-es szabványos szerelőfuratba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és berendezéssel. A sötétszürke műanyag házas kivitel praktikus és esztétikus megjelenést biztosít, miközben kiváló mechanikai tulajdonságokkal rendelkezik. A kerek kialakítású kapcsolófej 3 pozíciós működést tesz lehetővé, amely egy rugós visszatérítéssel van ellátva a jobb oldalról a középső állásba. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol szükséges a kapcsoló automatikus visszaállása egy semleges pozícióba. Az operátor profilja fekete kulcsos kapcsoló, amely a 3131A kulcstípussal működtethető, és a kulcs csak a bal oldali pozícióban vehető ki, ami növeli a rendszer biztonsági szintjét, mivel csak illetékes személyzet tudja a rendszert meghatározott állapotban hagyni.
A ZB5AG0820 választókapcsoló fej műszaki paraméterei között kiemelendő a kiemelkedő, 1.000.000 ciklus mechanikai élettartam, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az IP védelmi besorolása rendkívül magas: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljes mértékben védett a por ellen, valamint vízsugár és akár nagynyomású mosás ellen is ellenálló. A komponens NEMA 13 és NEMA 4X besorolással is rendelkezik, így különösen alkalmas mostoha ipari környezetben történő használatra. A magasnyomású mosással szembeni ellenállása 7000000 Pa nyomásig terjed 55 °C-on, 0,1 méter távolságból, ami kiemelkedő érték a kategóriájában. Az ütésállósági fokozata IK06 az IEC 50102 szabvány szerint, ami megfelelő védelmet biztosít mechanikai behatásokkal szemben.
A termék -40°C és +70°C közötti szélsőséges üzemi hőmérséklet-tartományban is megbízhatóan működik, ami rendkívül sokoldalúvá teszi különböző ipari környezetekben való alkalmazását. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint. Ezek a paraméterek garantálják a megbízható működést még erősen rezgő ipari környezetben is.
A ZB5AG0820 választókapcsoló fej kompatibilis különböző állomásokkal, mint például XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező egységekkel. Az elektromos összetételi kódok széles választéka (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) különböző kapcsolási konfigurációkat tesz lehetővé, így a termék rendkívül rugalmasan alkalmazható különféle vezérlési feladatokhoz. A különböző kódok más-más érintkezőelrendezést jelentenek, amelyek az alkalmazás igényeihez igazíthatók. A termék számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1 és JIS C8201-1 szabványokat, valamint több termék tanúsítvánnyal is rendelkezik, mint például DNV, CSA, BV, LROS és UL listed.
Schneider Electric Harmony XB5 - ZB5AG0820 - műanyag választókapcsoló fej, Ø22, 3131A kulcsos, bal pozícióban kivehető, jobbról visszatérő, 3 állású műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Kulcsos választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Kiszerelési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérítésű
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 állás +/- 45°
Kulcszár típusa: 3131A kulcs
Kulcs kivételi pozíció: Bal
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetételi kód: C4 max. 6 érintkezőhöz egyes és dupla blokkok használatával első szereléshez, C5 max. 5 érintkezőhöz egyes blokkok használatával első szereléshez, C6 max. 5 érintkezőhöz egyes és dupla blokkok használatával első szereléshez, C7 max. 4 érintkezőhöz egyes blokkok használatával első szereléshez, C8 max. 4 érintkezőhöz egyes és dupla blokkok használatával első szereléshez, C11 max. 3 érintkezőhöz egyes blokkok használatával első szereléshez, C3 max. 6 érintkezőhöz egyes blokkok használatával első szereléshez, SF1 max. 3 érintkezőhöz egyes blokkok használatával első szereléshez, SR1 max. 3 érintkezőhöz egyes blokkok használatával hátsó szereléshez
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültségi kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
