Schneider Electric Harmony XB5 - ZB5AG4C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, minden pozícióban kivehető, 2 állású, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

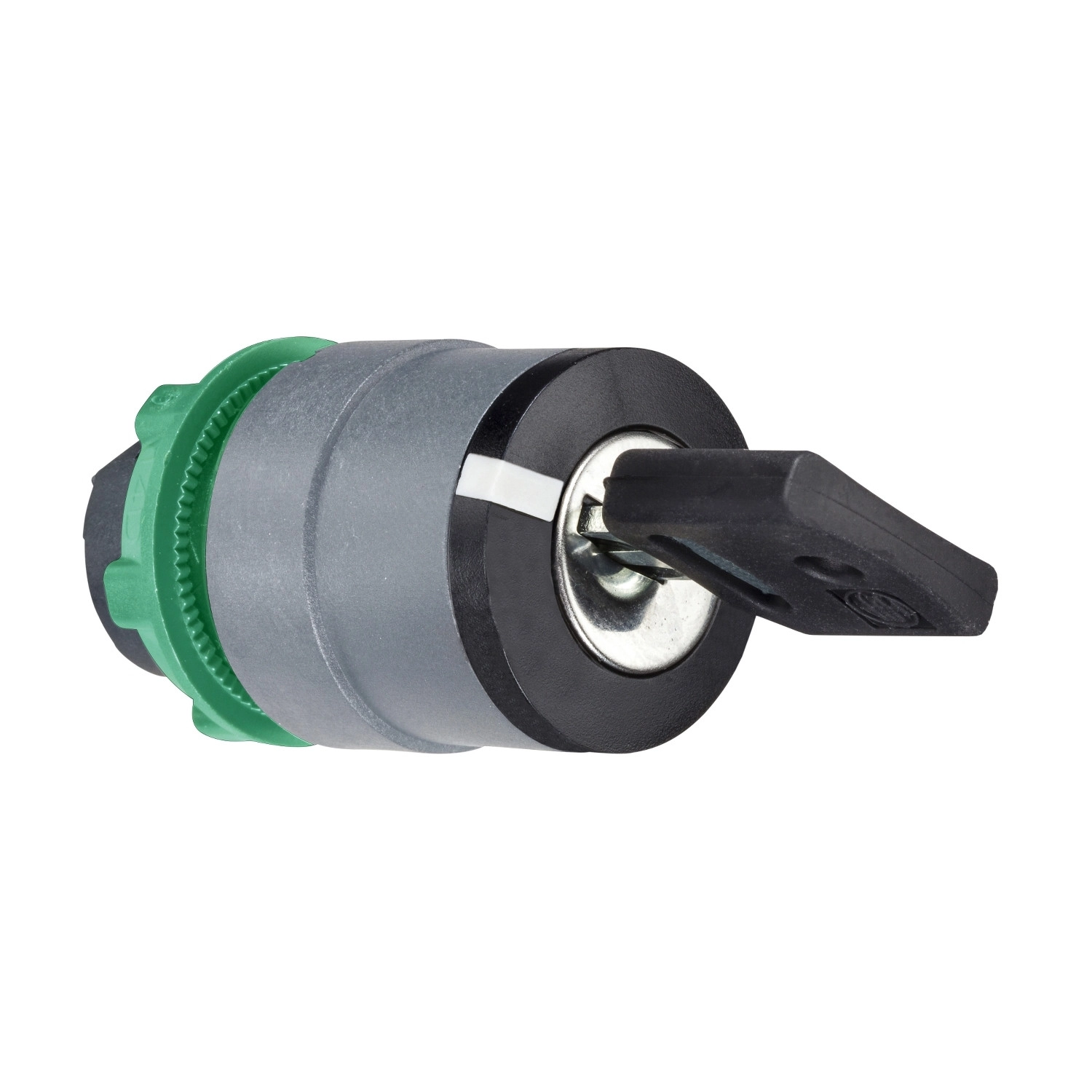

A ZB5AG4C0 egy fekete színű, műanyag kulcsos kapcsolófej, amely a Schneider Electric népszerű Harmony XB5 termékcsaládjának része. A standard 22 mm-es szerelési átmérővel rendelkező eszköz könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A fej 2 kapcsolási pozícióval rendelkezik, amelyek között 90°-os elfordulással válthatunk. A kapcsoló maradó állású (stay put) kivitelben készült, ami azt jelenti, hogy a kapcsoló a beállított helyzetben marad a kulcs elfordítása után. A termék egyedi jellemzője, hogy a 455-ös kulcsa bármely pozícióban kivehető, így rugalmas hozzáférés-szabályozást tesz lehetővé.
A szürke színű perem elegánsan illeszkedik a fekete kapcsolófejhez, és kerekded, esztétikus kialakítást biztosít. A termék CAD méretei pontosan meghatározottak: 29 mm teljes szélesség, 29 mm teljes magasság és 72 mm teljes mélység. A kapcsoló rendkívül tartós, mechanikai élettartama 1 000 000 kapcsolási ciklus, ami kiemelkedő érték az iparágban. A kapcsolófej kizárólag alapelem, tehát a teljes működéshez szükséges a megfelelő érintkezőblokkok kiválasztása és csatlakoztatása.
A ZB5AG4C0 kapcsolófej kompatibilis a különböző elektromos összeállítási kódokkal, többek között a C3, C4, C5, C6, C7, C8, C11, SF1, SR1 és C15 kódokkal, amelyek különböző érintkező-konfigurációkat tesznek lehetővé. Ez a rugalmasság lehetővé teszi, hogy a kapcsolót a legkülönbözőbb alkalmazásokban használják, akár 6 érintkező használatával front szerelés esetén. A termék használható XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásnevekkel.
A ZB5AG4C0 környezeti jellemzői is kiemelkedőek. Az eszköz -40°C és +70°C közötti tárolási és üzemi hőmérséklet-tartományban működőképes, ami rendkívül széles alkalmazási területet biztosít. IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel is bír. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságról. IK06 ütésállósággal rendelkezik az IEC 50102 szerint.
A termék számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1 és JIS C8201-1 szabványoknak. Rendelkezik DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL tanúsításokkal, ami bizonyítja a termék kiváló minőségét és megbízhatóságát.
A ZB5AG4C0 kiemelkedő rezgésállósággal rendelkezik, 5 gn (f= 2-500 Hz) értékkel az IEC 60068-2-6 szerint. Ütésállósága is figyelemre méltó: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabvány szerint. Ezek a jellemzők ideálissá teszik a terméket nehéz ipari körülmények között történő alkalmazásra, ahol a berendezések jelentős mechanikai igénybevételnek vannak kitéve.
Schneider Electric Harmony XB5 - ZB5AG4C0 - műanyag választókapcsoló fej, Ø22, 455 kulcsos, minden pozícióban kivehető, 2 állású, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás 90°
Zárszerkezet típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C4, C5, C6, C7, C8, C11, C3, SF1, SR1, C15
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
