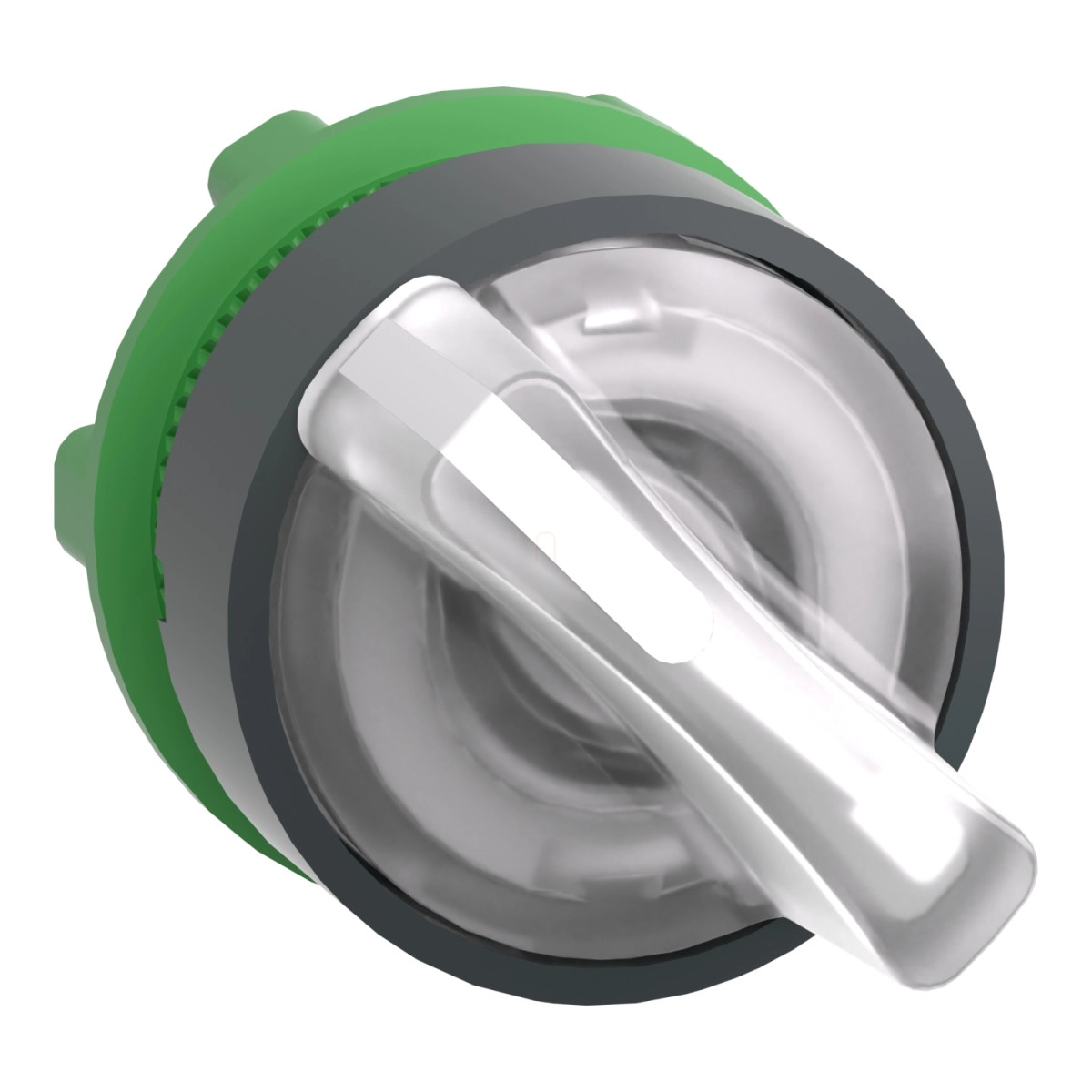

A Schneider Electric ZB5AK1413 világító választókapcsoló fej a Harmony XB5 termékcsalád része, amely kifejezetten ipari alkalmazások vezérlőpaneljeire lett tervezve. Ez a jobbról balra rugós visszatérésű, fehér standard fogantyús változat kiváló választás olyan környezetekbe, ahol fontos a megbízható, egyértelmű kezelői visszajelzés és a tartós működés.
A ZB5AK1413 komponens egy alapelem, amely kompatibilis az univerzális LED blokkokkal, így különböző szerelési konfigurációkban használható. A termék változatos elektromos összeállítási kódokkal rendelkezik (M3, M4, M6, M10, MF1, MR1), amelyek lehetővé teszik a legfeljebb 4 kontaktus használatát front szerelésű egyes blokkokkal, integrált LED-del, valamint a legfeljebb 2 kontaktus használatát hátsó szerelésű blokkokkal. A kapcsolófej a külső megjelenés esetleges változása ellenére megőrzi funkcionalitását és biztonságát.
A termék kiemelkedően robosztus kivitelű, amit az 500 000 ciklust garantáló mechanikai élettartam is bizonyít. Az IP védettségi besorolás (IP66, IP67, IP69, IP69K) rendkívül széles körű alkalmazást tesz lehetővé, beleértve a mosóberendezésekkel tisztítható környezeteket is, ahol akár 7 000 000 Pa nyomásnak is ellenáll 55°C-on. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék védettségét szélsőséges körülmények között. Az IK04 ütésállóság pedig biztosítja a mechanikai sérülésekkel szembeni ellenállást.
A ZB5AK1413 választókapcsoló fej sokoldalúságát és kompatibilitását tovább növeli, hogy különböző állomásnevekkel használható, mint például XALD 1...5 kivágással és XALK 2...5 kivágással. A működési hőmérséklet-tartomány rendkívül széles, -40°C-tól +70°C-ig, ami lehetővé teszi a szélsőséges környezetekben való alkalmazást is. A termék megfelel számos nemzetközi szabványnak (JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1), és számos tanúsítvánnyal rendelkezik (CSA, DNV, BV, LROS, UL), ami globális felhasználhatóságot biztosít. A Schneider Electric ZB5AK1413 kapcsolófej méretei (CAD össz-szélesség: 29 mm, CAD össz-magasság: 29 mm, CAD össz-mélység: 43 mm) és 22 mm-es szerelési átmérője szabványos kialakítást tesz lehetővé, így könnyen integrálható meglévő rendszerekbe. A kapcsolófej két pozícióban használható, 90°-os elfordulással, ami egyértelmű állapotjelzést biztosít a kezelőnek.
Schneider Electric Harmony XB5 - ZB5AK1413 - műanyag világító választókapcsoló fej, Ø22, 2 állású, fehér, jobbról visszatérő műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Értékesítés oszthatatlan mennyisége: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 <4 kontaktushoz egyes blokkok használatával front szerelésben integrált LED-del
M6 <2 kontaktushoz egyes blokkok használatával front szerelésben integrált LED-del és transzformátorral
M10 <2 kontaktushoz egyes blokkok használatával front szerelésben integrált LED-del
MF1 <2 kontaktushoz egyes blokkok használatával front szerelésben integrált LED-del
MR1 <2 kontaktushoz egyes blokkok használatával hátsó szerelésben integrált LED-del
M4 <4 kontaktushoz egyes és dupla blokkok használatával front szerelésben integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Működési környezeti hőmérséklet: -40…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási regiszter), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
