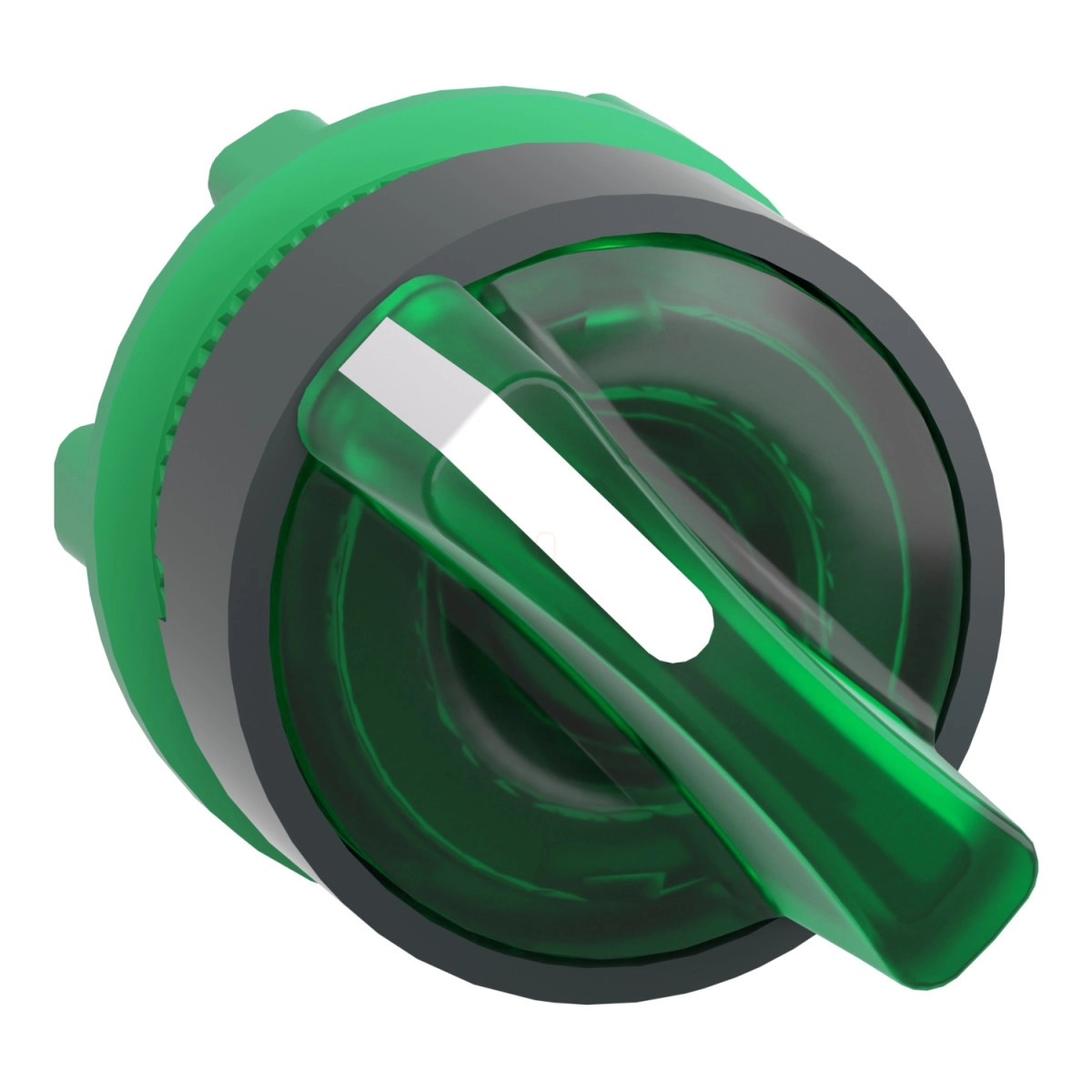

A Schneider Electric Harmony XB5 ZB5AK1433 világító választókapcsoló fej az ipari kapcsolók és jelzőberendezések elismert Harmony termékcsalád része, mely professzionális vezérlőpanelekhez és vezérlőberendezésekhez kínál megbízható megoldást. A 22 mm átmérőjű, zöld színű műanyag kapcsolófejet különösen olyan ipari környezetbe tervezték, ahol a vizuális visszajelzés és a megbízható működés egyaránt fontos.
A ZB5AK1433 modell alapvető jellemzője a 2 pozíciós működés 90°-os elfordítással és a jobbról-balra irányuló automatikus visszatérés. A kapcsolófej sötétszürke műanyag előlappal és zöld standard fogantyúval rendelkezik, amely világítással kombinálva kiváló láthatóságot biztosít akár gyengébb fényviszonyok között is. Az univerzális LED kompatibilitás lehetővé teszi, hogy különböző LED egységekkel legyen használható, fokozva ezzel a termék sokoldalúságát. A termék megjelenésében esetleges változás előfordulhat, de ez nem befolyásolja a működését és biztonságát, továbbra is kompatibilis marad az univerzális LED blokkokkal.
A termék rendkívüli tartósságát bizonyítja az 500.000 ciklusos mechanikai élettartam, amely hosszú távú, megbízható működést garantál még a legmostohább ipari környezetekben is. A ZB5AK1433 IP védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak is megfelel, ami átfogó védelmet biztosít por és víz ellen. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból. Az IK04 szintű ütésállóság pedig további védelmet nyújt a fizikai behatásokkal szemben.
A ZB5AK1433 választókapcsoló fej több nemzetközi szabványnak is megfelel, mint például az UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1. Mindemellett számos nemzetközi tanúsítvánnyal is rendelkezik, többek között CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed. A termék kiemelkedő rezgésállóságot mutat, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállóságot a félszinuszos gyorsulás során az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AK1433 - műanyag világító választókapcsoló fej, Ø22, 2 állású, zöld, jobbról visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid eszköznév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységenkénti oszthatatlan értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódja: M3 < 4 érintkező esetén egyes blokkok használatával előlapra szerelve integrált LED-del, M6 < 2 érintkező esetén egyes blokkok használatával előlapra szerelve integrált LED-del és transzformátorral, M10 < 2 érintkező esetén egyes blokkok használatával előlapra szerelve integrált LED-del, MF1 < 2 érintkező esetén egyes blokkok használatával előlapra szerelve integrált LED-del, MR1 < 2 érintkező esetén egyes blokkok használatával hátulra szerelve integrált LED-del, M4 < 4 érintkező esetén egyes és dupla blokkok használatával előlapra szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
