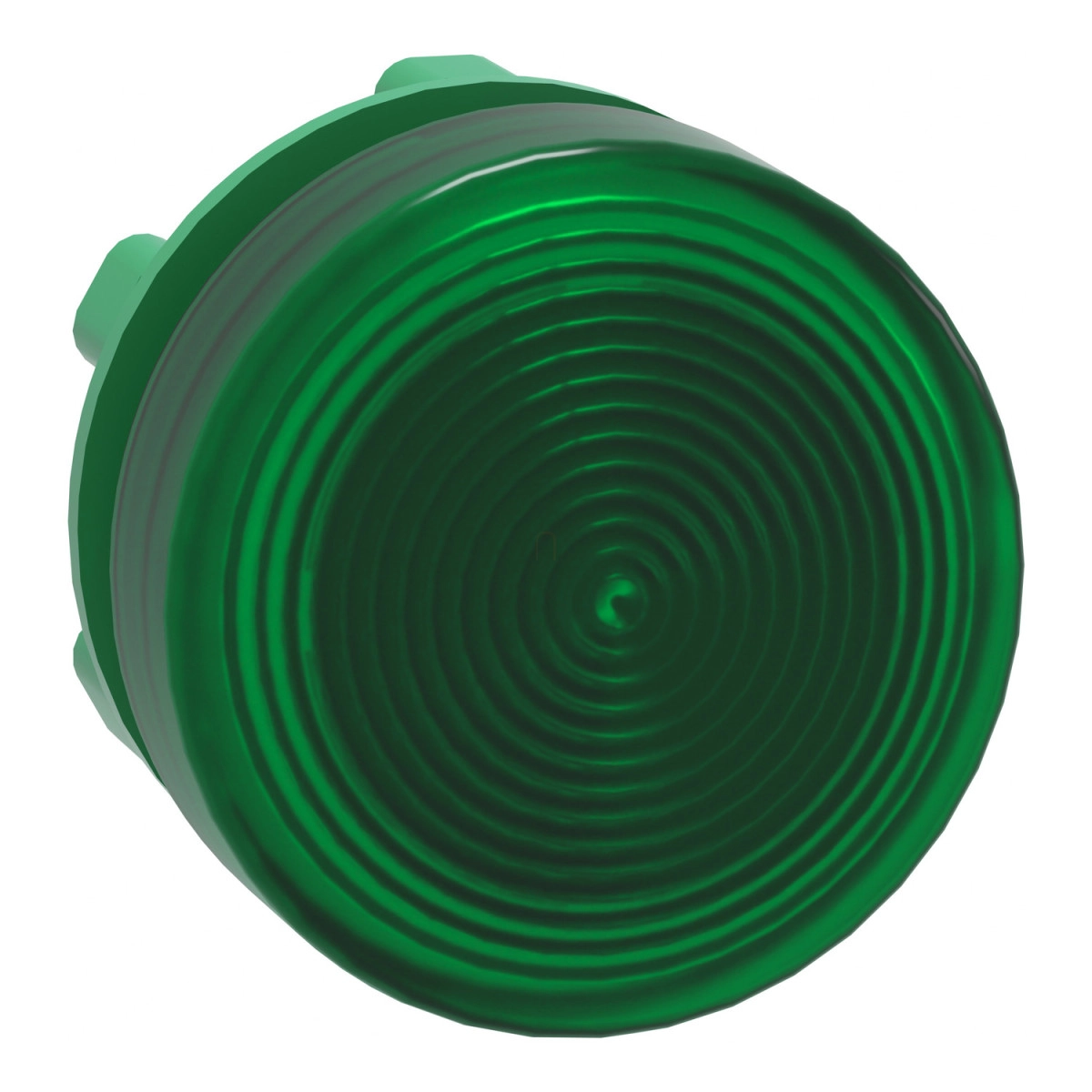

A Schneider Electric Harmony XB5 termékcsalád ZB5AV033S jelzőlámpa feje kiváló minőségű jelzőelem ipari környezetbe. Ez a zöld színű, műanyag kialakítású jelzőlámpa fej 22 mm-es rögzítőnyílásba szerelhető, és sima lencséjével jól látható jelzést biztosít bármilyen üzemi körülmények között. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, ami nagyfokú rugalmasságot biztosít a telepítés során.
A ZB5AV033S műanyag jelzőlámpa fej egy standard kialakítású, kerek jelzőegység, amely hornyolt lencsével rendelkezik a jobb fényhatás érdekében. A termék sötétszürke műanyag kerettel és zöld színű működtető/lencsével rendelkezik, ami ideálissá teszi "menetkész" vagy "rendben" jelzések megjelenítésére ipari környezetben. A jelzőlámpa fej BA9s típusú foglalattal van ellátva, ami széleskörű kompatibilitást biztosít különböző világítóeszközökkel. A Harmony XB5 sorozat egyetlen oszthatatlan eladási mennyisége 1 darab, így pontosan a szükséges mennyiséget rendelheted meg projektjeidhez.
A ZB5AV033S műszaki paraméterei között megtalálható a kiváló védettségi besorolás: IP66, IP67, IP69 és IP69K, ami rendkívüli védelmet biztosít por és víz ellen, még nagynyomású mosás esetén is (7000000 Pa, 55 °C-on, 0,1 méter távolságból). A termék ezen felül megfelel a NEMA 13 és NEMA 4X szabványoknak, illetve IK05 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A jelzőlámpa fej -40 és +70 °C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, ami szélsőséges környezetekben is lehetővé teszi a használatát. A termék Class II túlfeszültség elleni védelmi kategóriába tartozik az IEC 60536 szerint, és TH védőkezeléssel van ellátva.
A ZB5AV033S tervezése során különös figyelmet fordítottak a megbízhatóságra: a termék 5 gn rezgésállósággal rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) ütésállósággal rendelkezik fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék méretei kompaktak: 29 mm CAD teljes szélesség, 29 mm CAD teljes magasság, 31 mm CAD teljes mélység. A ZB5AV033S kompatibilis a különböző XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, és több elektromos összetétel kóddal használható: P1 (előlapi szerelés integrált LED-del), P2 (előlapi szerelés integrált LED-del és transzformátorral), PF1 (előlapi szerelés integrált LED-del) és PR1 (hátsó szerelés integrált LED-del). A termék alapkivitelben alapelemként kerül forgalomba.
Schneider Electric Harmony XB5 - ZB5AV033S - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, hornyolt lencse, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Kupak/működtető vagy lencse színe: Zöld
Működtető további információ: Hornyolt lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetétel kód: P1 előlapi szerelés integrált LED-del
P2 előlapi szerelés integrált LED-del és transzformátorral
PF1 előlapi szerelés integrált LED-del
PR1 hátsó szerelés integrált LED-del
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Környezeti jellemző
Magas környezeti megvilágítás
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
