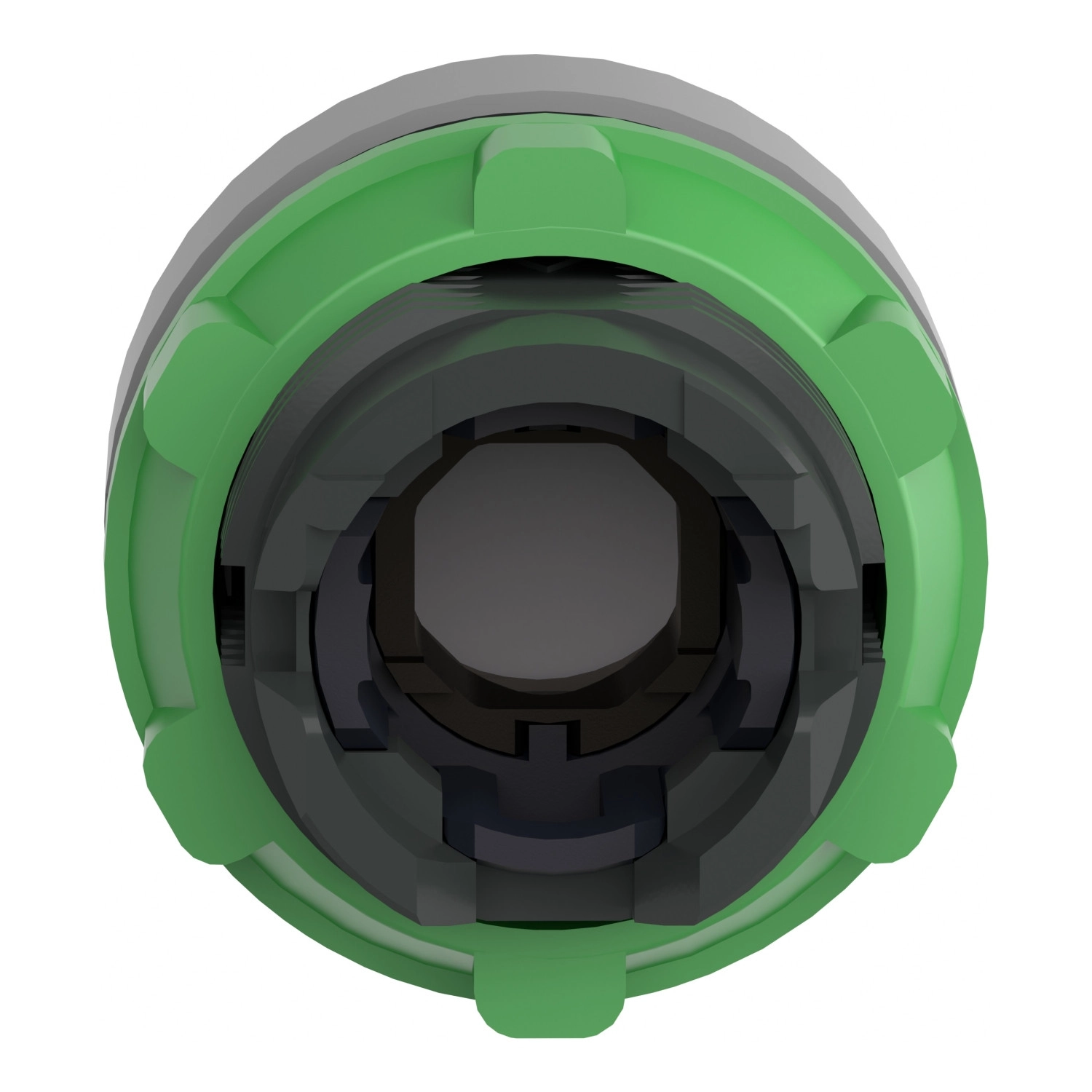

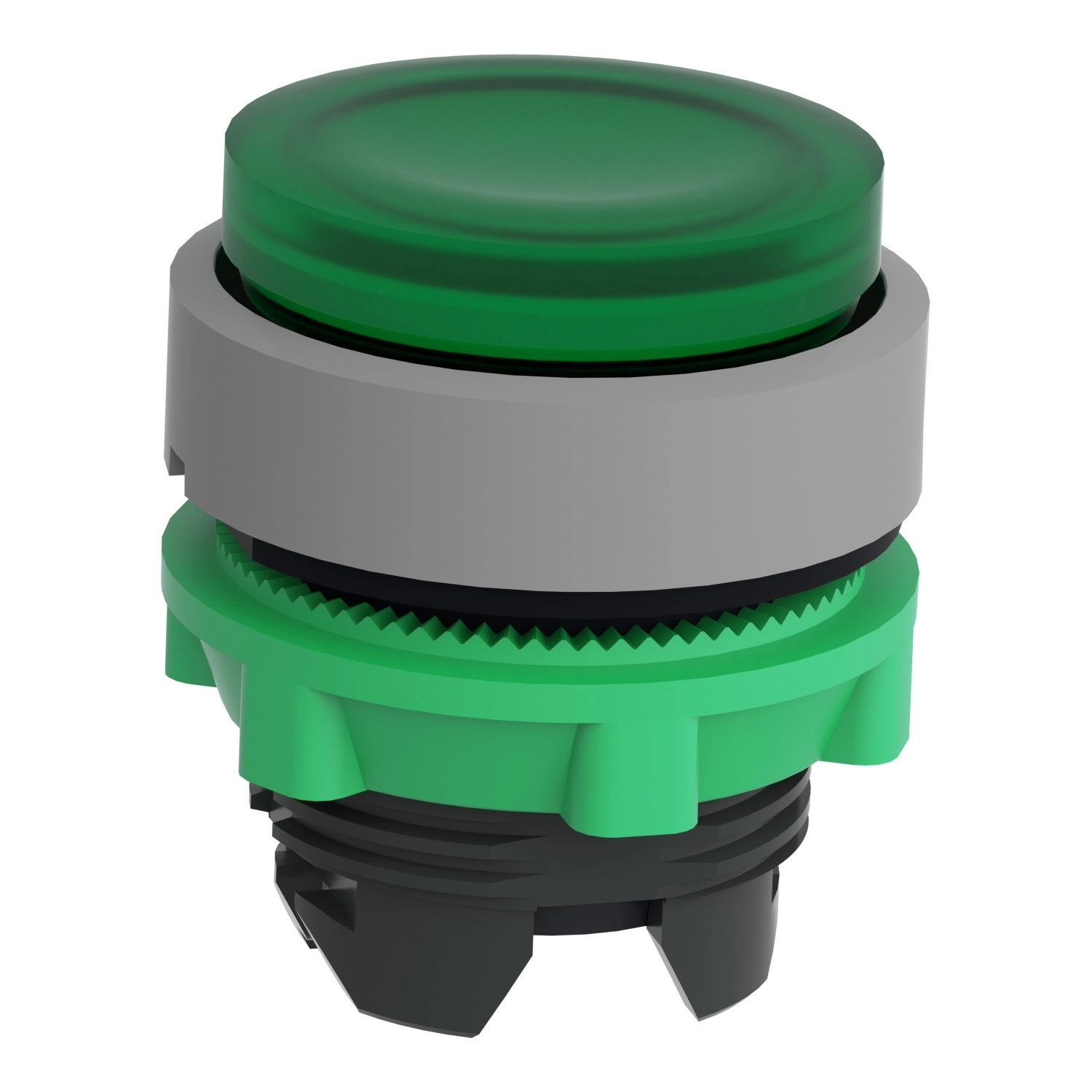

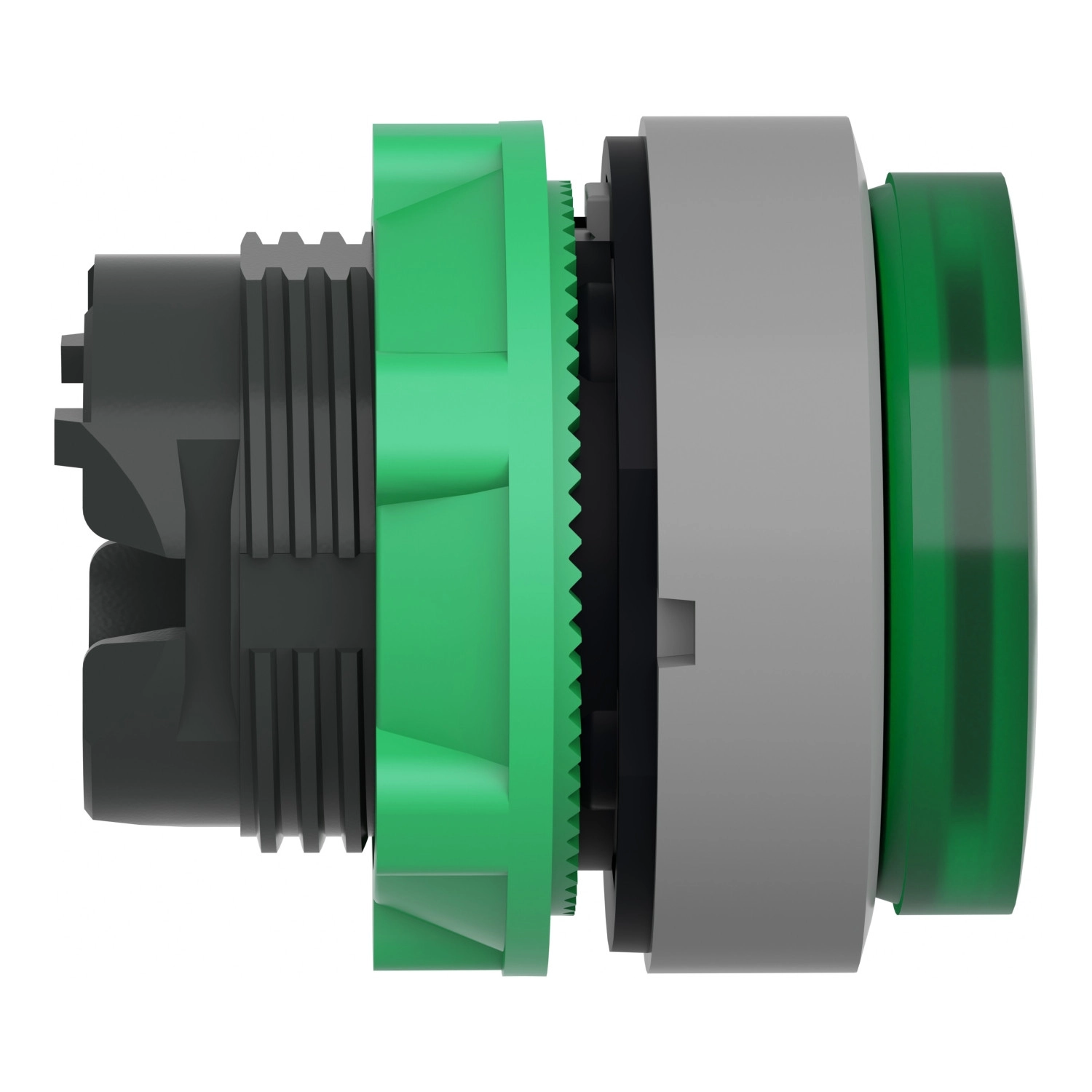

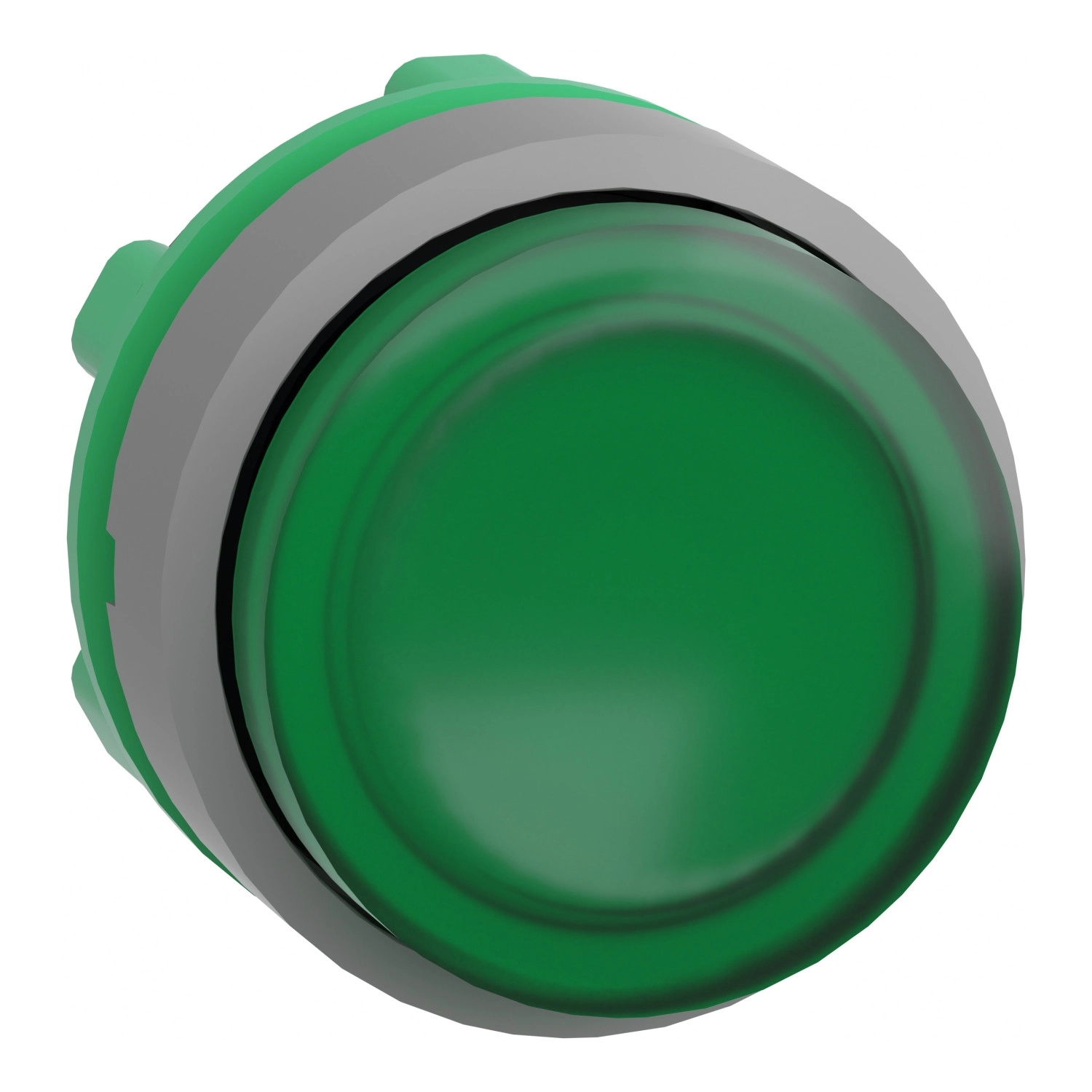

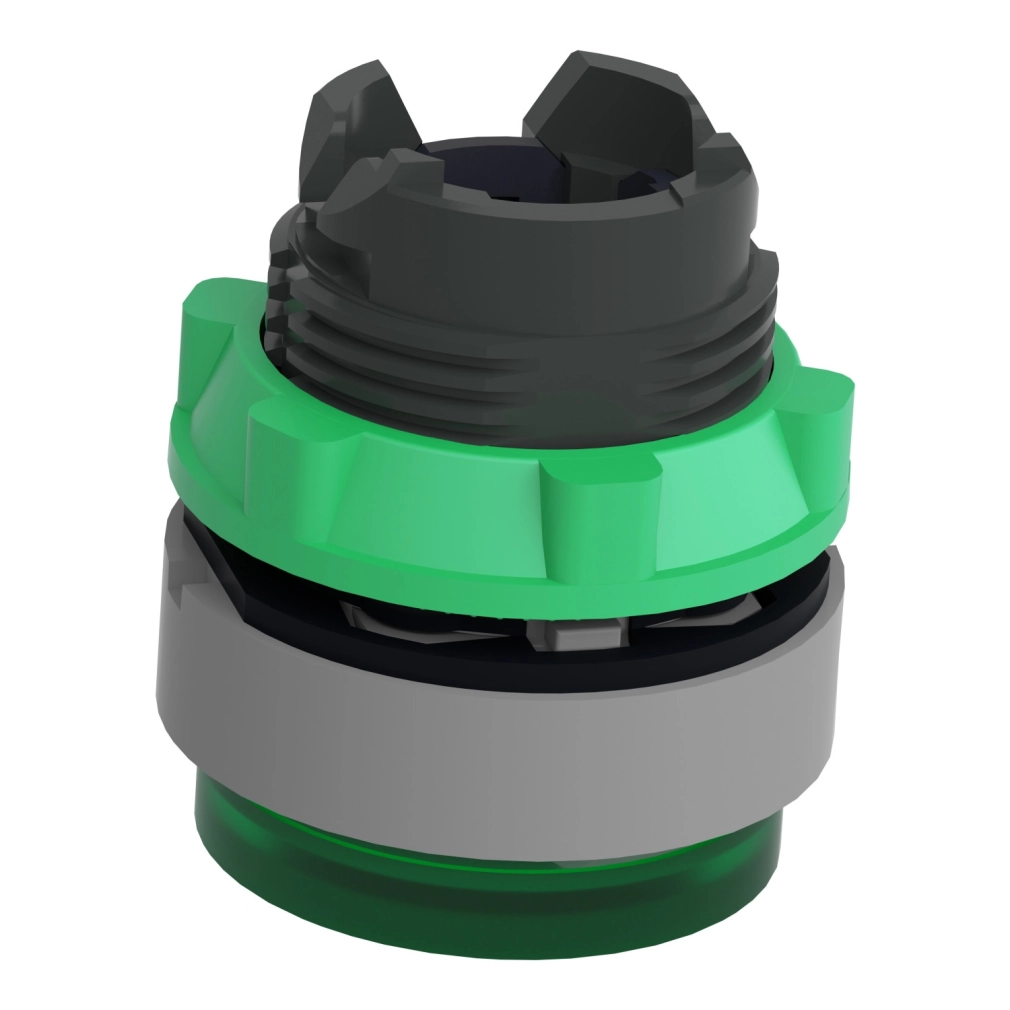

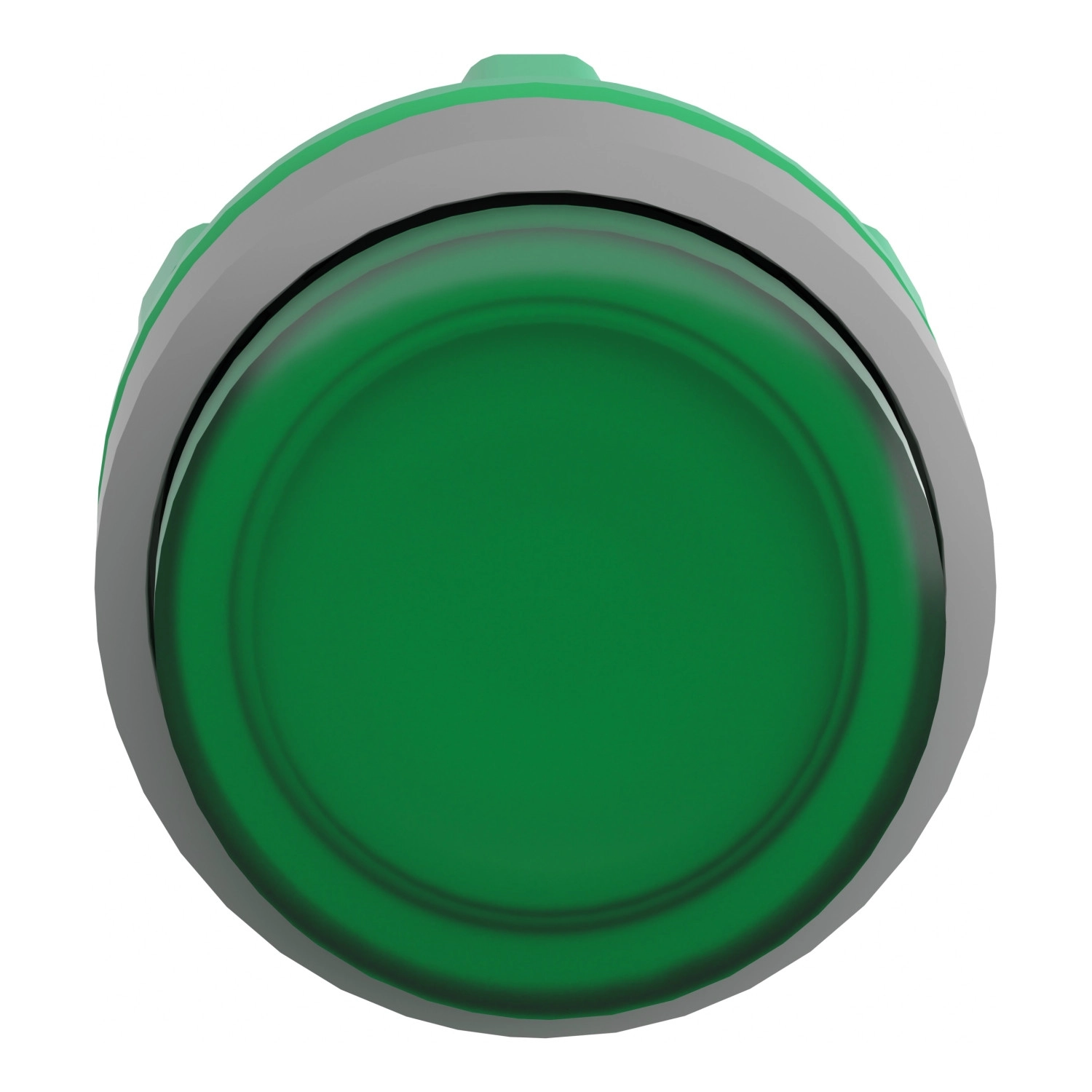

Schneider Electric Harmony XB5 - ZB5AW133C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, zöld, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AW133C0 nyomógomb fej a Harmony XB5 termékcsalád része, amely széleskörű kompatibilitást biztosít a Schneider Electric univerzális LED blokkjaival. A termék 22 mm-es szabványos szerelőnyílásba illeszthető, így könnyedén beépíthető mind új telepítések, mind meglévő rendszerek korszerűsítése során. A szürke műanyag színezett perem és a zöld, kiemelkedő profil kombinációja nem csak esztétikus megjelenést, hanem praktikus előnyöket is biztosít a kezelők számára, mivel a kiemelkedő forma könnyen észlelhető és működtethető akár kesztyűben is.
Műszaki paramétereiben a ZB5AW133C0 nyomógomb fej lenyűgöző tulajdonságokkal rendelkezik. Kerek, standard kialakítású jelzőegység fejjel és sima lencsével szerelt. CAD méretek szerint a szélesség és magasság egyaránt 29 mm, míg a teljes mélység 33 mm. A termék kiemelkedő tartóssággal büszkélkedhet, hiszen mechanikai élettartama eléri a 10 millió kapcsolási ciklust, ami rendkívüli megbízhatóságot jelent még a legintenzívebb ipari alkalmazásokban is. A nagynyomású mosással szembeni ellenállása 7000000 Pa 55°C-on, 0,1 m távolságból, ami lehetővé teszi a használatát olyan környezetekben is, ahol rendszeres és alapos tisztításra van szükség.
A ZB5AW133C0 nyomógomb IP66-os védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is büszkélkedhet, így kiválóan ellenáll a pornak, víznek és egyéb környezeti hatásoknak. Az IK05 ütésállóságú termék -40°C és +70°C közötti környezeti hőmérsékleten használható, ami szélsőséges körülmények között is megbízható működést garantál. A Schneider Electric ZB5AW133C0 nyomógomb számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, UL 508 és JIS C8201-1 előírásokat, valamint többféle tanúsítvánnyal rendelkezik, mint CSA, DNV, BV, LROS és UL.
A termék különböző elektromos összeállítási kódokkal használható: M1 (max. 6 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del), M2 (max. 6 kontaktus egyes és dupla blokkokkal, előlapra szerelve, beépített LED-del), M6 (max. 2 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del és transzformátorral), M10, MF1 és MR1 (max. 2 kontaktus egyes blokkokkal, előlapra vagy hátlapra szerelve, beépített LED-del). Ez a sokoldalúság lehetővé teszi, hogy a nyomógomb fej szinte bármilyen vezérlési konfigurációban alkalmazható legyen.
Schneider Electric Harmony XB5 - ZB5AW133C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, zöld, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Perem anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Zöld, kiemelkedő, jelöletlen
Működtető további információ: Sima lencsével
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 33 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Zöld
Jelölés: Jelöletlen
Elektromos összetételi kód:
M1: max. 6 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del
M2: max. 6 kontaktus egyes és dupla blokkokkal, előlapra szerelve, beépített LED-del
M6: max. 2 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del és transzformátorral
M10: max. 2 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del
MF1: max. 2 kontaktus egyes blokkokkal, előlapra szerelve, beépített LED-del
MR1: max. 2 kontaktus egyes blokkokkal, hátlapra szerelve, beépített LED-del
Eszköz bemutatása: Alapvető részegységek
Környezet
Védő kezelés: TC
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet üzemelés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
