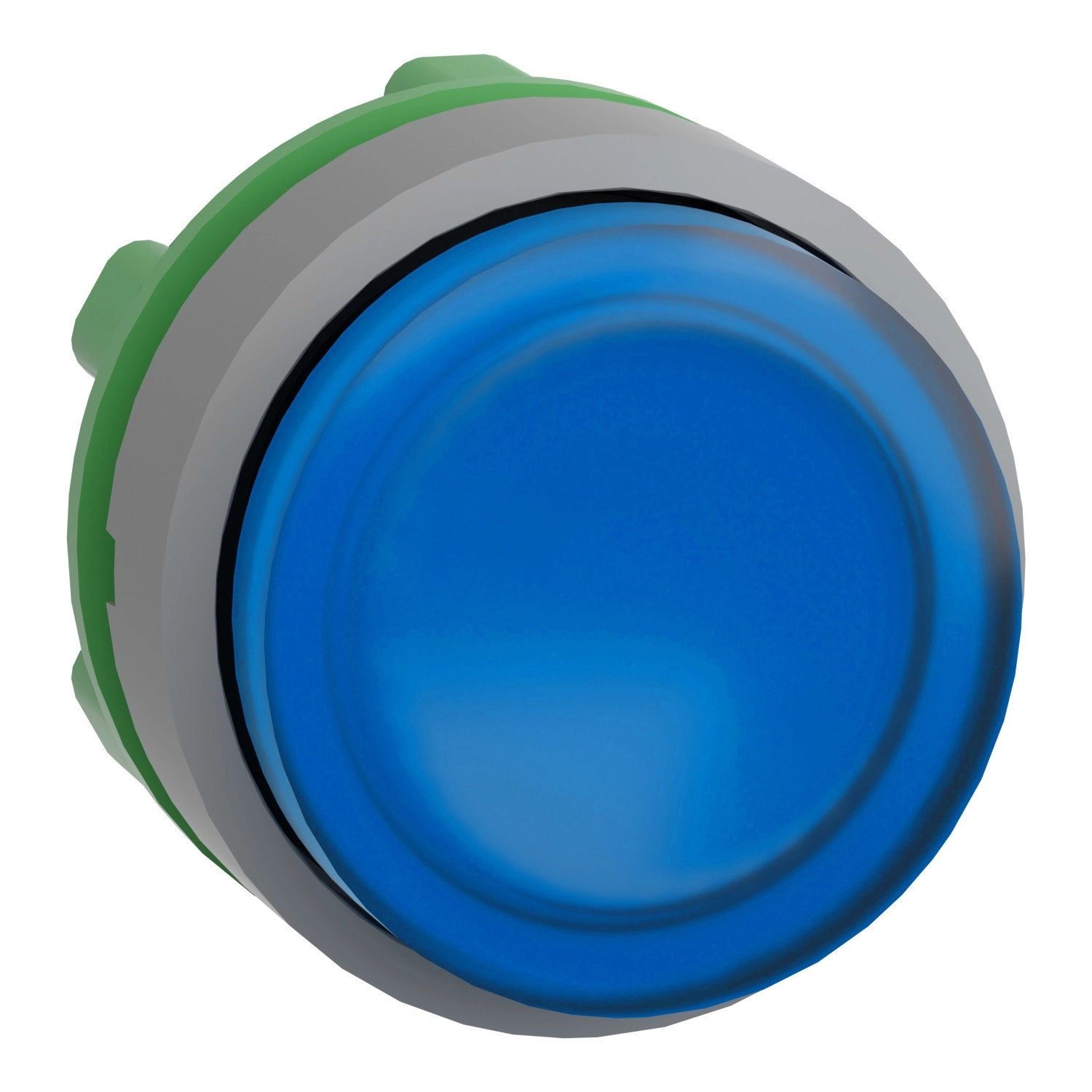

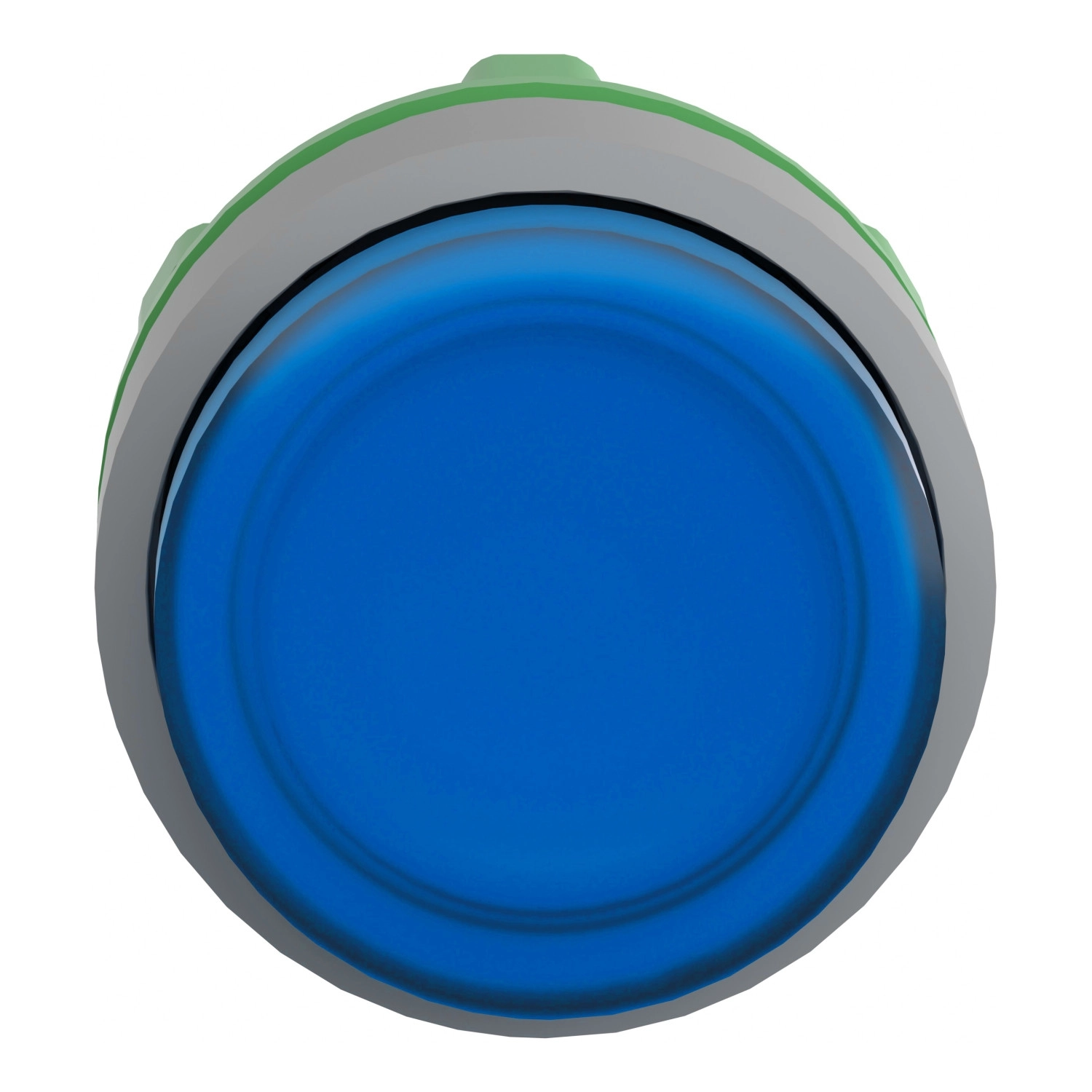

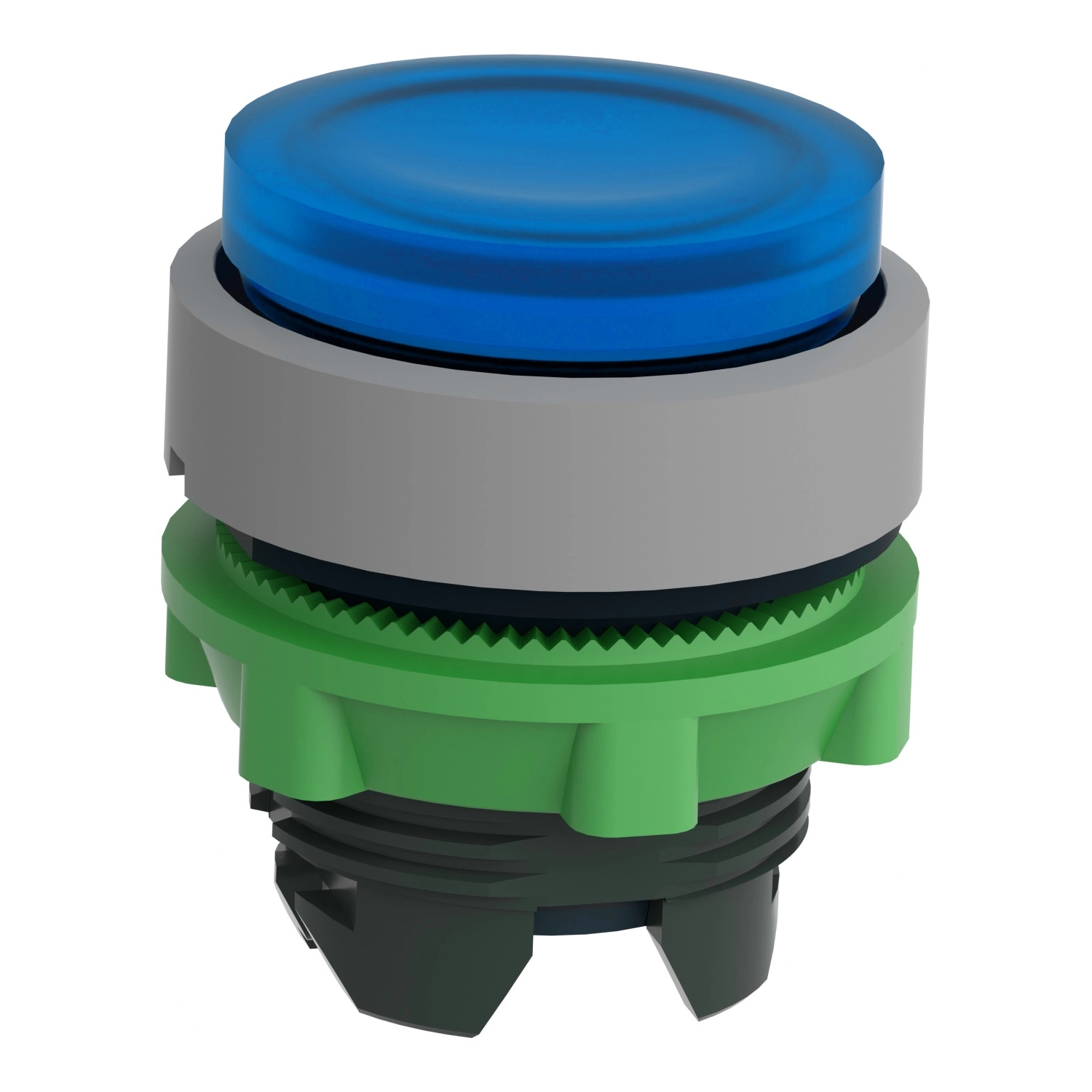

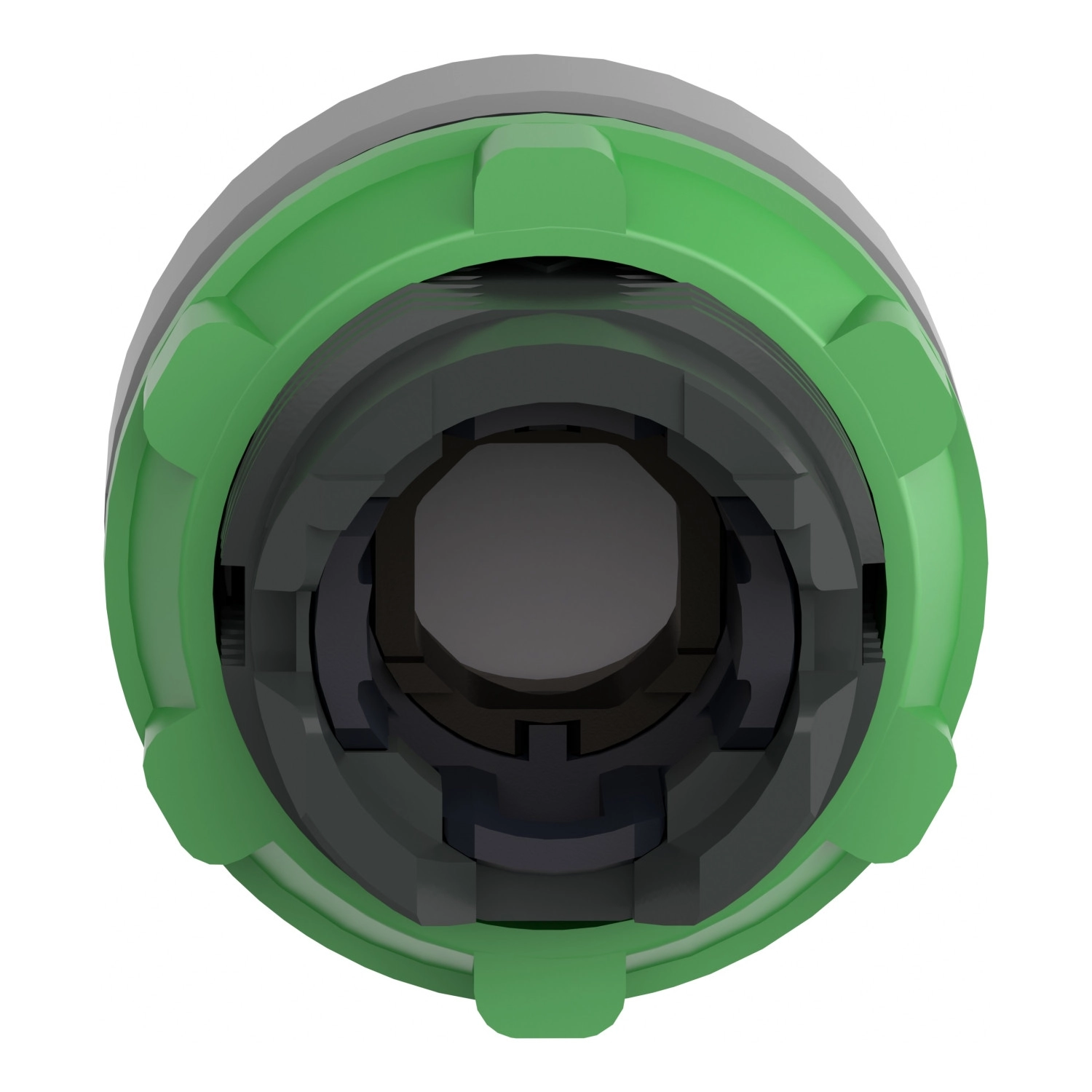

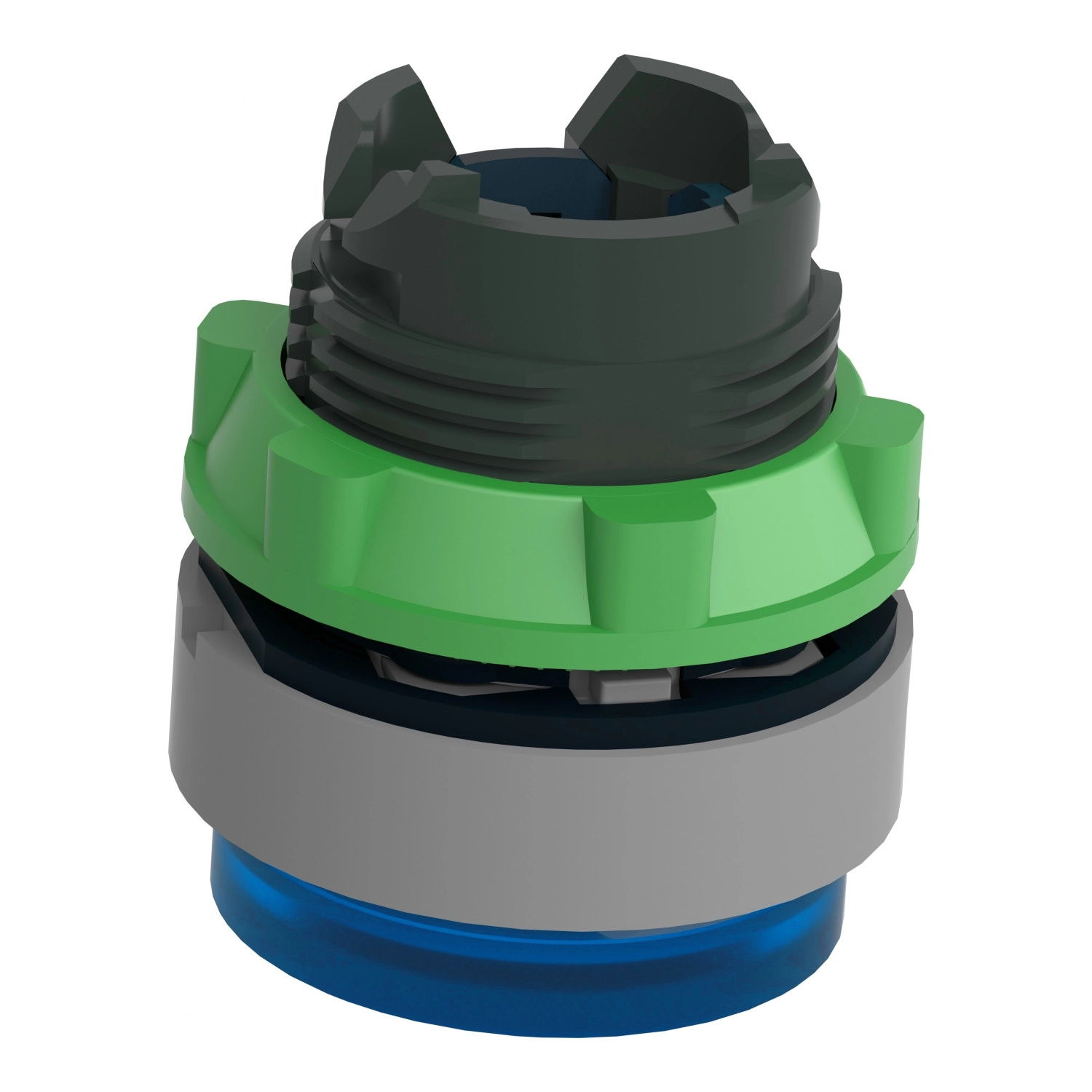

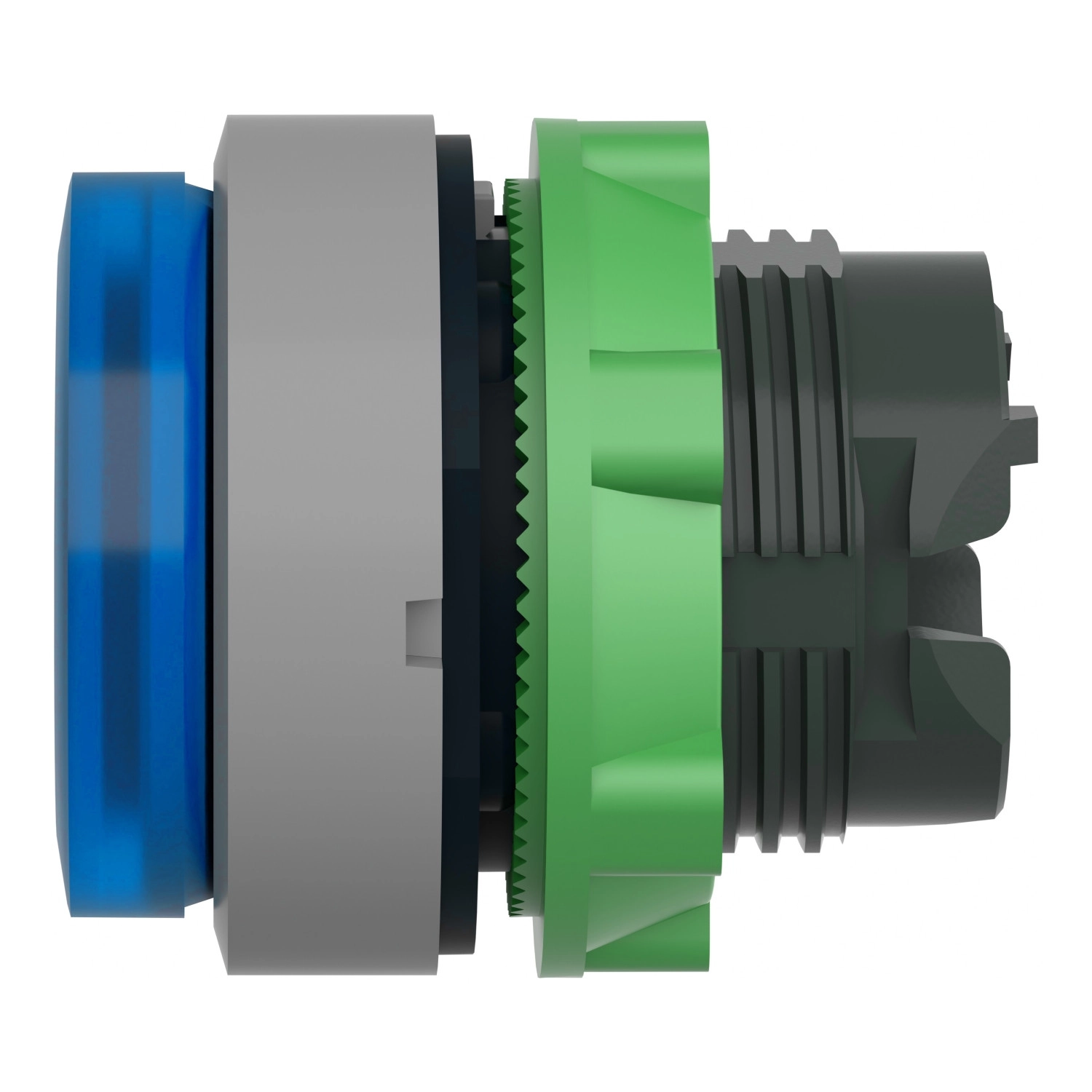

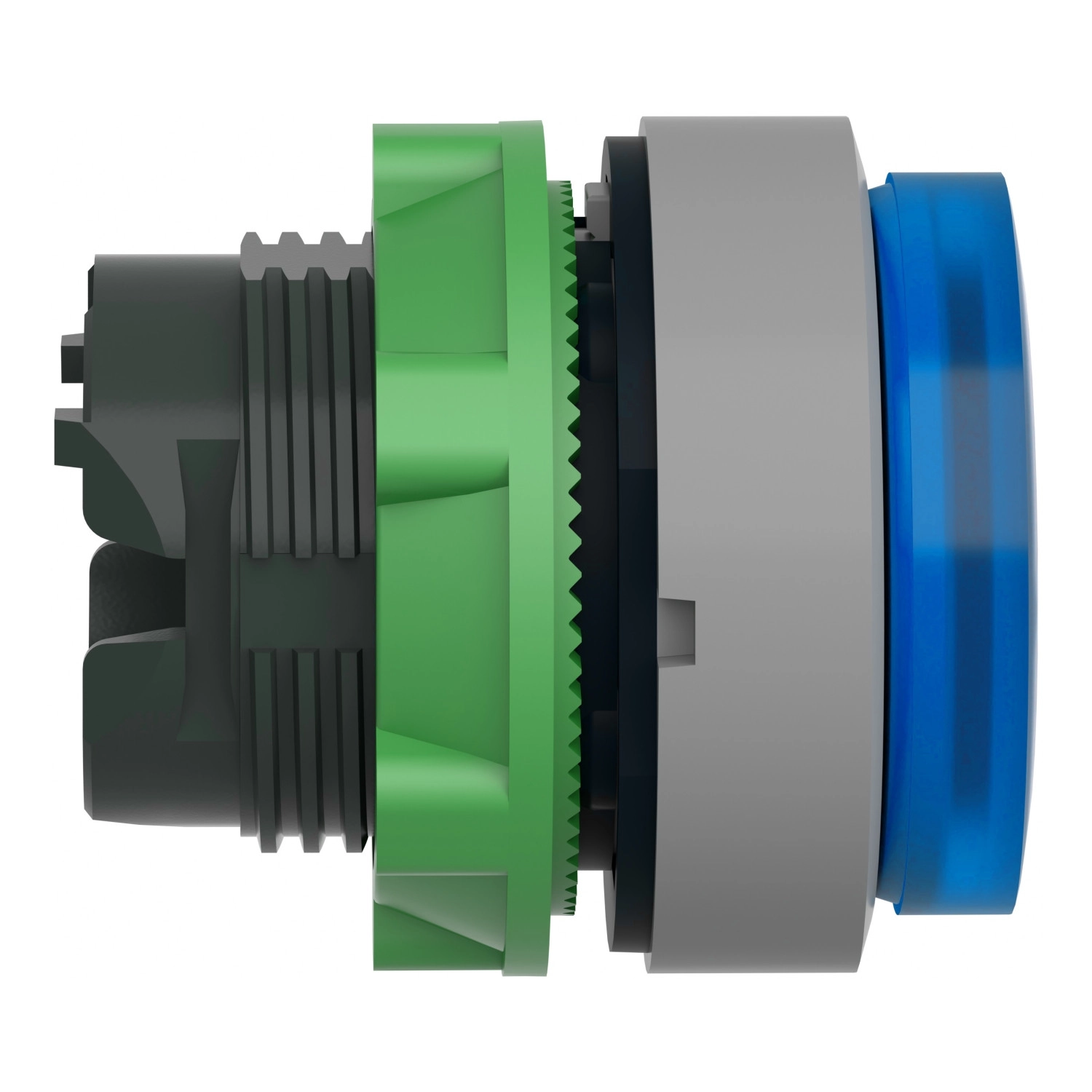

Schneider Electric Harmony XB5 - ZB5AW163C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, kék, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AW163C0 világító nyomógomb fej a Harmony XB5 sorozat alapvető elemei közé tartozik, és univerzális LED kompatibilitással rendelkezik. A termék rugós visszatérésű (spring return) működési elvvel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. A szürke színű műanyag peremmel és kék, kiemelkedő nyomógombbal ellátott eszköz sima lencséje mögött helyezkedik el a világítás. A telepítéshez standard 22 mm-es szerelőnyílás szükséges, ami megfelel az iparági szabványoknak.
A ZB5AW163C0 műszaki paramétereit tekintve figyelemreméltó tulajdonságokkal rendelkezik. A teljes CAD méretek: 29 mm szélesség, 29 mm magasság és 33 mm mélység. Az eszköz IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is bír. Ütésállósága IK05 szintű az IEC 62262 szabványnak megfelelően. Különösen figyelemreméltó a termék kimagasló mechanikai tartóssága, amely 10 millió kapcsolási ciklust biztosít, valamint a nagy nyomású mosóval szembeni ellenállása, amely 7000000 Pa nyomásig garantált 55 °C-on, 0,1 m távolságból.
A ZB5AW163C0 rendkívül sokoldalúan használható, különböző elektromos összeállításokban. Többféle elektromos kódkonfigurációval rendelkezik, például M1 (maximum 6 érintkező egyes blokkoknál elülső szereléssel és integrált LED-del), M2 (maximum 6 érintkező egyes és kettős blokkoknál elülső szereléssel és integrált LED-del), vagy M6 (maximum 2 érintkező egyes blokkoknál elülső szereléssel, integrált LED-del és transzformátorral). További lehetőségek közé tartozik az M10, MF1 és MR1 konfigurációk is, amelyek különböző szerelési és érintkezőszám igényekhez igazodnak.
A ZB5AW163C0 széles működési hőmérséklet-tartománnyal rendelkezik: -40...+70 °C között használható, ami ugyancsak igaz a tárolási hőmérséklet-tartományra is. A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1, JIS C8201-5-1, GB 14048.5. Továbbá rendelkezik különböző tanúsítványokkal, mint CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás) és UL listázás. A termék kimagasló rezgésállósággal (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint) rendelkezik, ami ideálissá teszi ipari környezetben történő alkalmazásra.
Schneider Electric Harmony XB5 - ZB5AW163C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, kék, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Perem anyaga: Szürke színűre bevont műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Kék, kiemelkedő, jelöletlen
Működtető további információ: Sima lencsével
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Elektromos összeállítási kód: M1 - max. 6 érintkező egyes blokkoknál elülső szereléssel és integrált LED-del
M2 - max. 6 érintkező egyes és kettős blokkoknál elülső szereléssel és integrált LED-del
M6 - max. 2 érintkező egyes blokkoknál elülső szereléssel, integrált LED-del és transzformátorral
M10 - max. 2 érintkező egyes blokkoknál elülső szereléssel és integrált LED-del
MF1 - max. 2 érintkező egyes blokkoknál elülső szereléssel és integrált LED-del
MR1 - max. 2 érintkező egyes blokkoknál hátsó szereléssel és integrált LED-del
Környezeti jellemzők
Védő kezelés: TC
Környezeti levegő tárolási hőmérséklet: -40...70 °C
Környezeti levegő üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok: UL 508, JIS C8201-5-1, GB 14048.5, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
