Schneider Electric Harmony XB5 - ZB5AW353SC0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, hornyolt lencsével, narancssárga, szürke p.
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

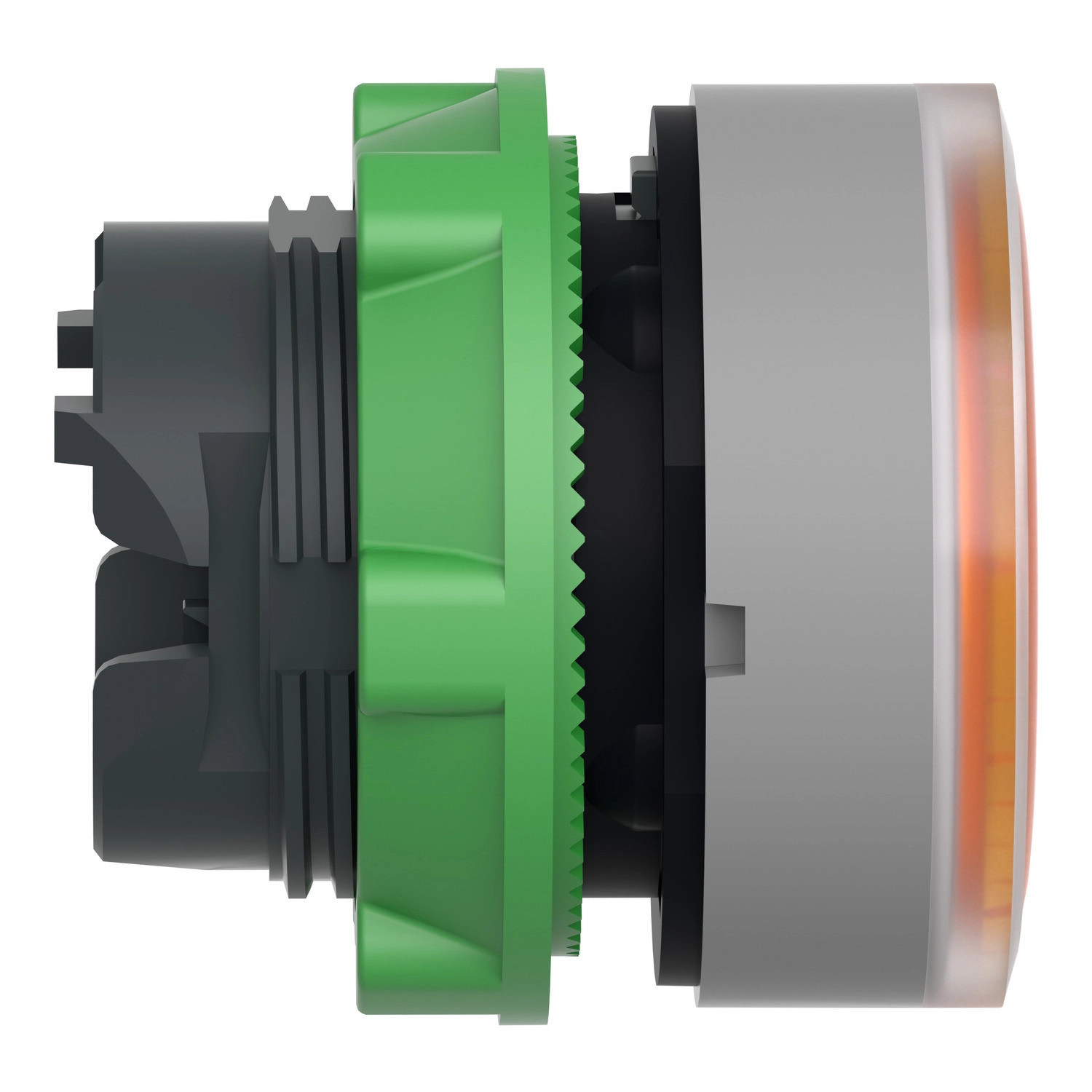

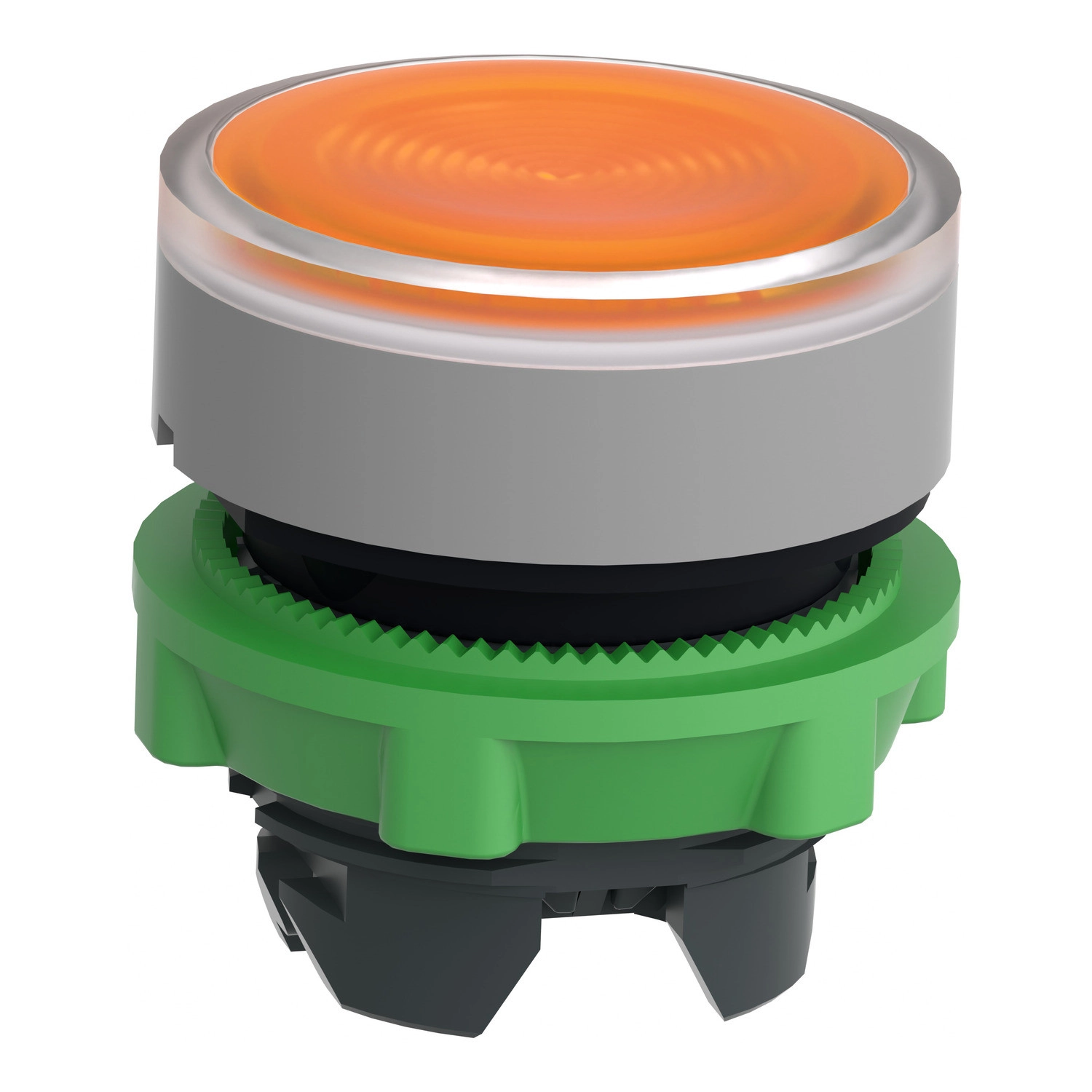

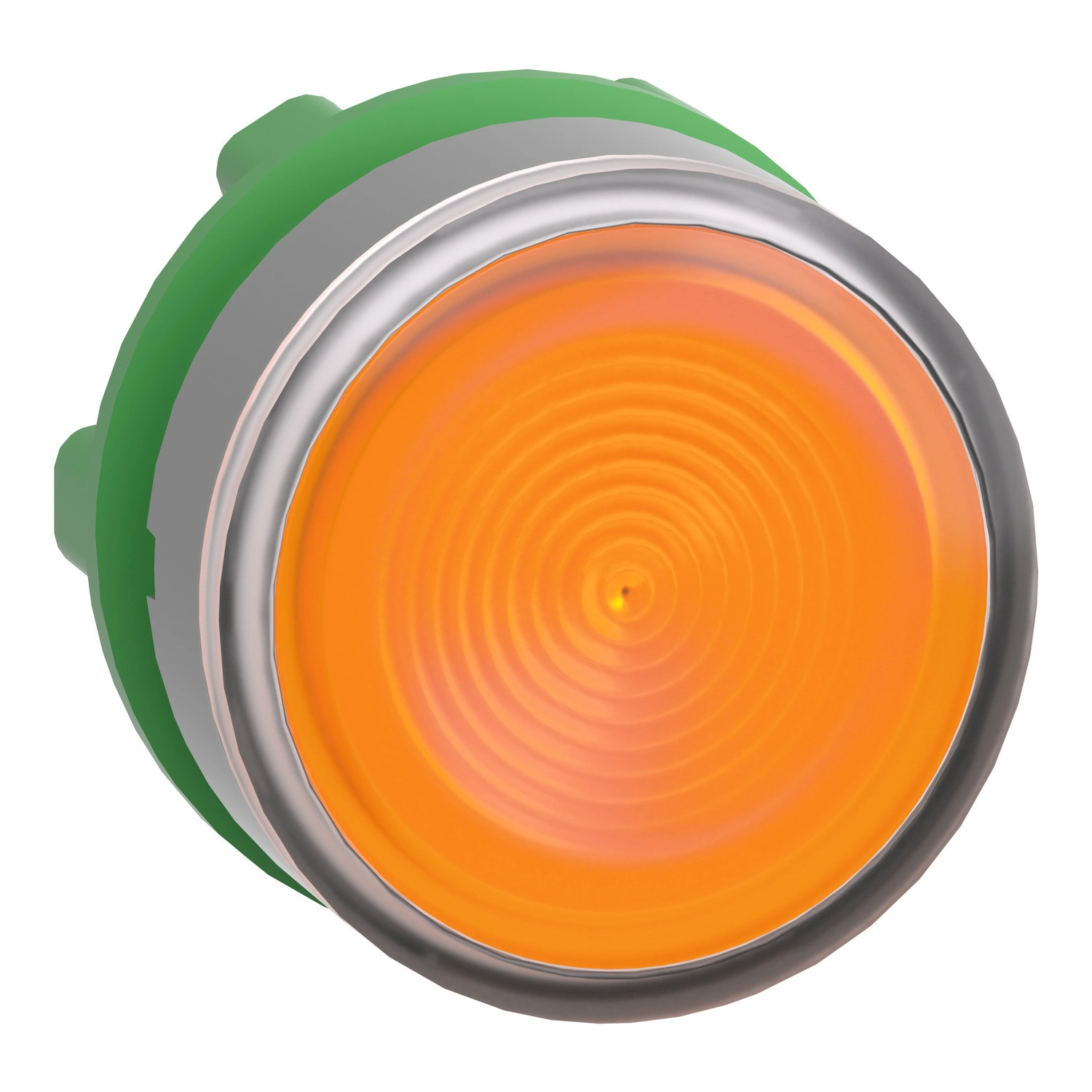

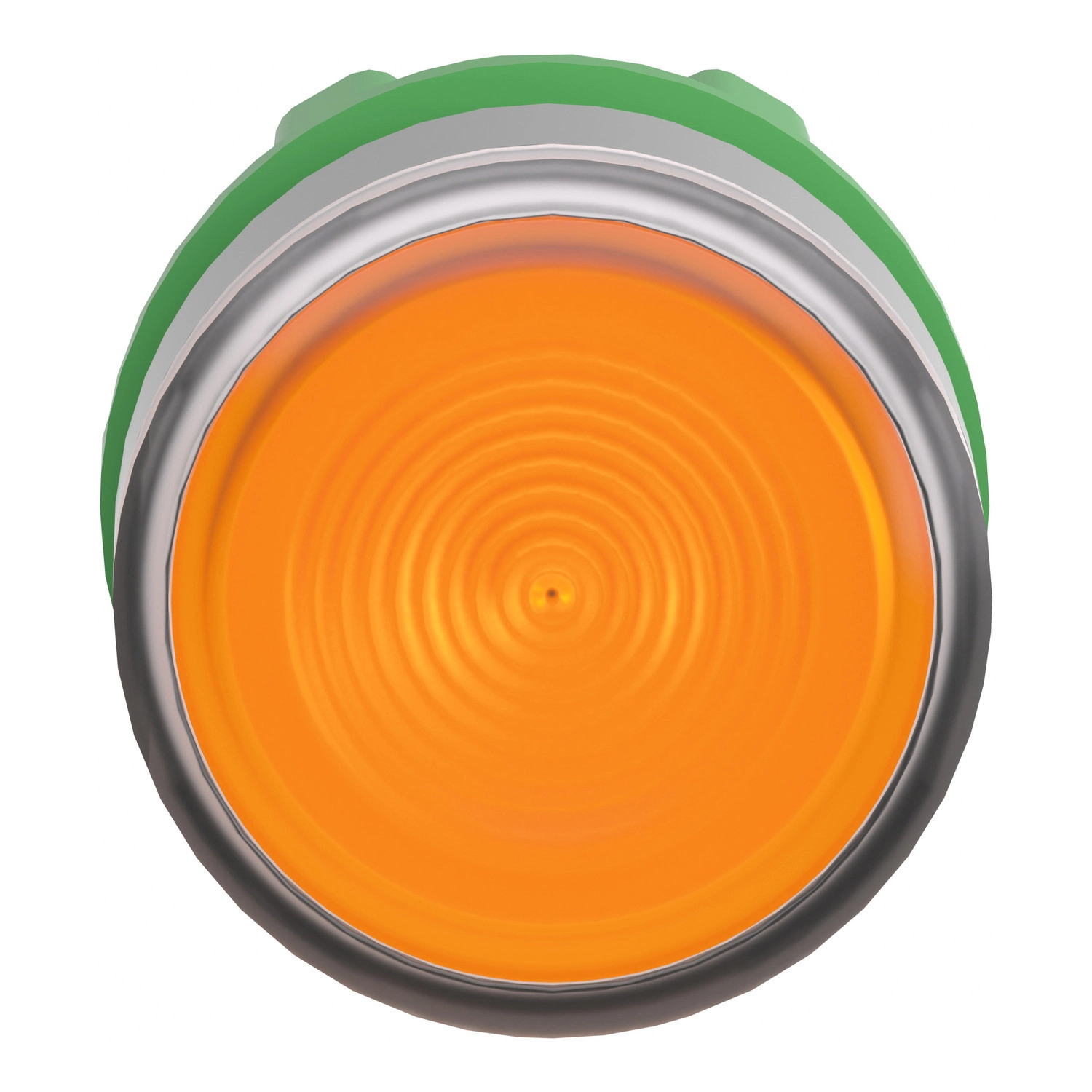

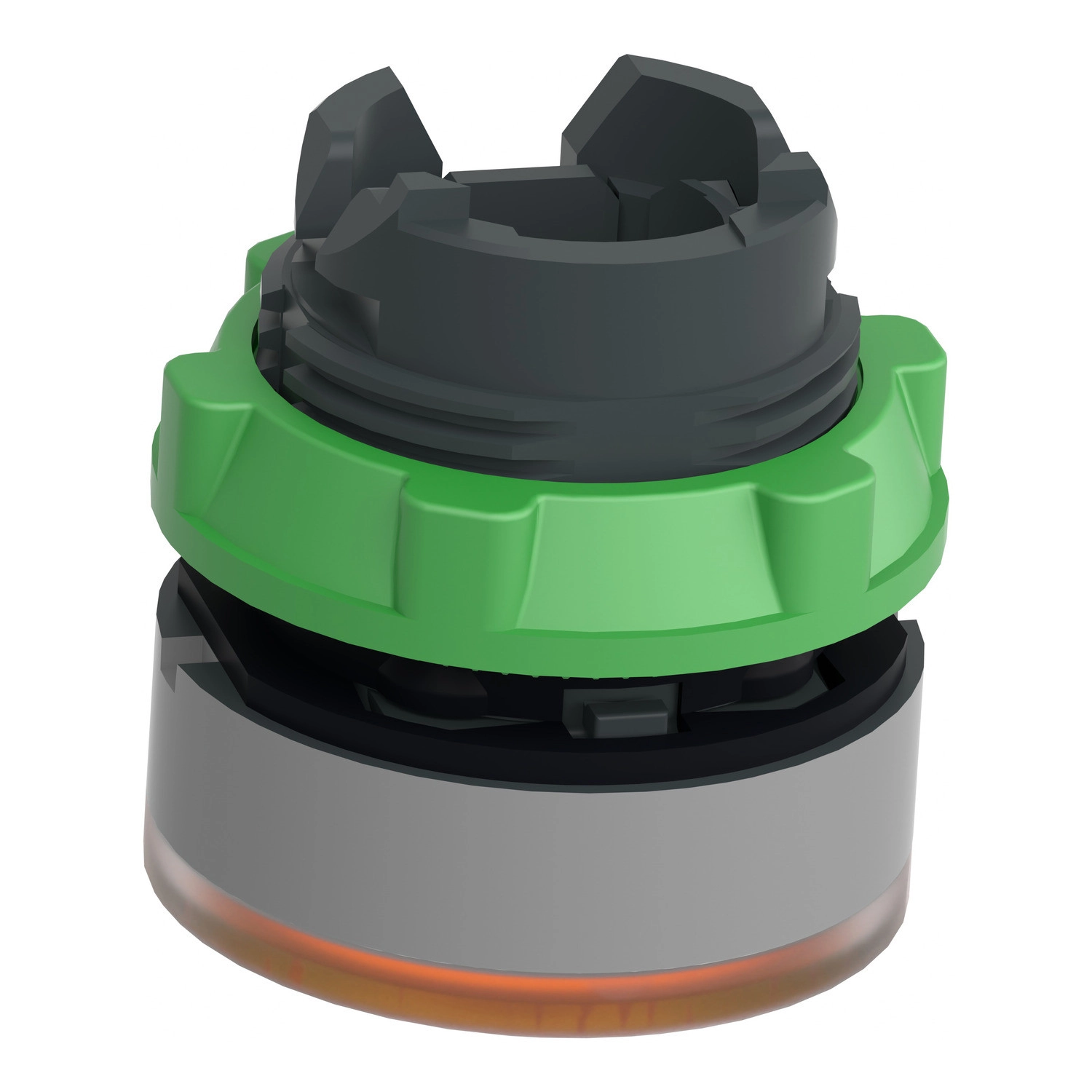

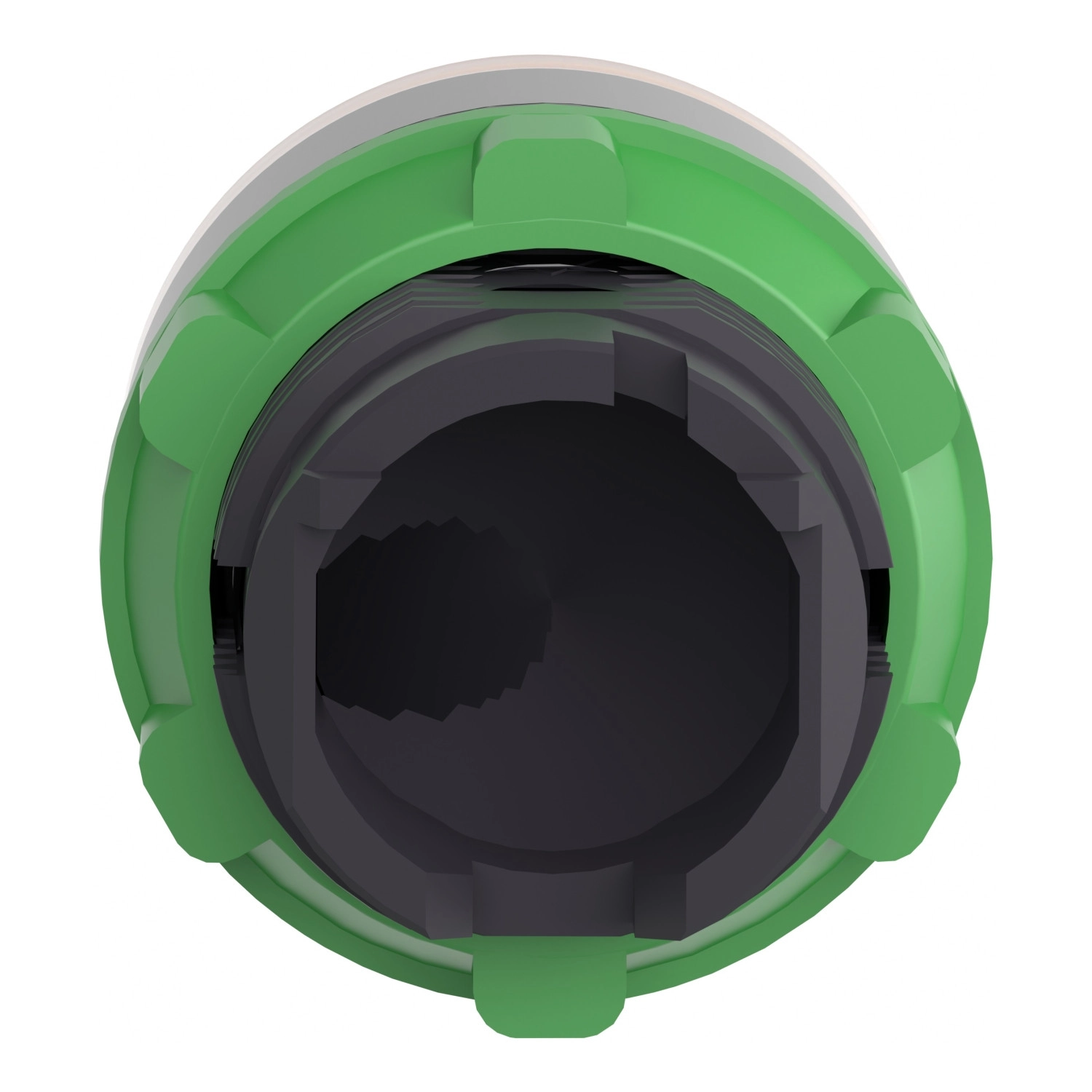

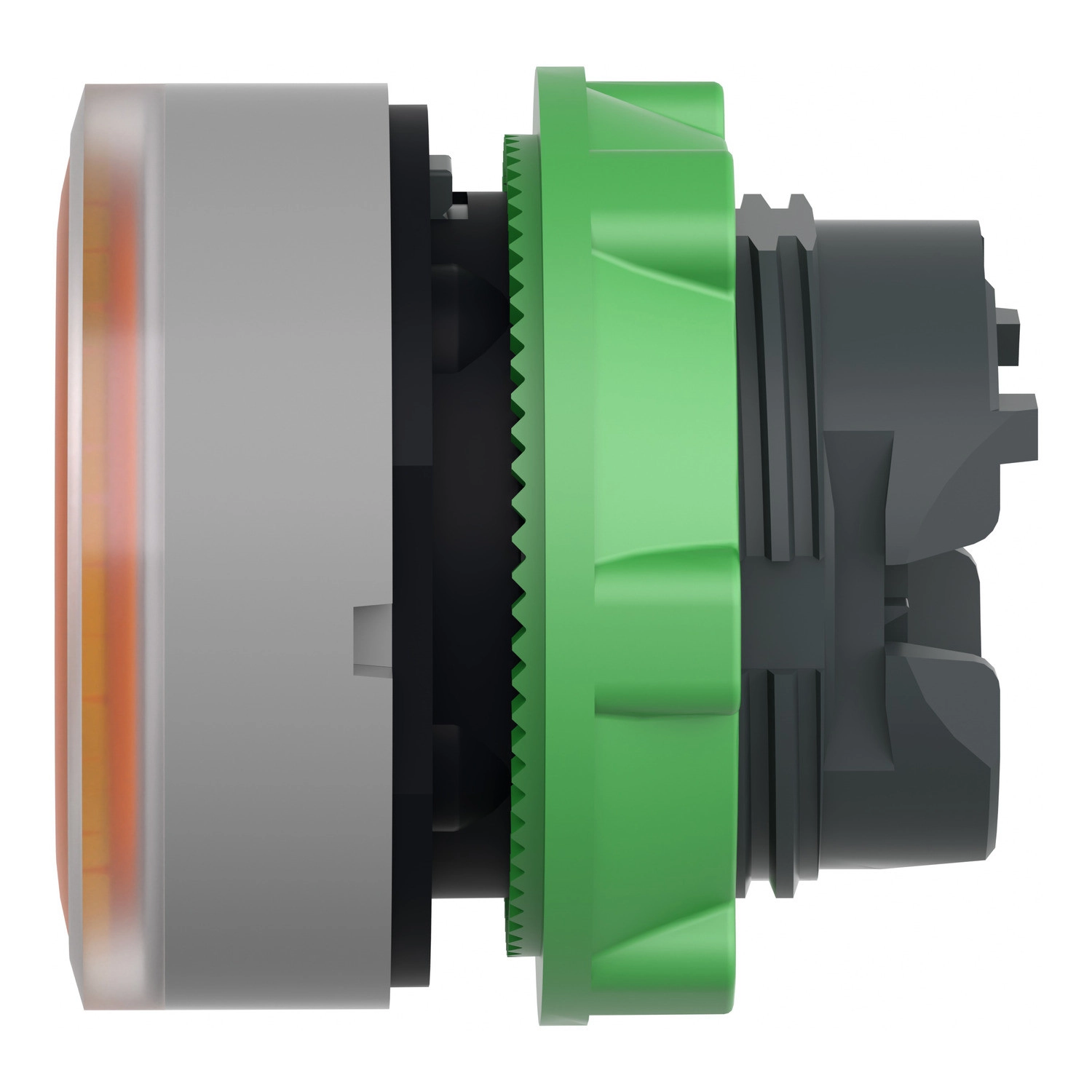

A ZB5AW353SC0 modell egy narancssárga színű, hornyolt lencséjű, visszatérő rugós működésű nyomógomb fej, amelyet szürke műanyag színezett keret vesz körül. A 22 mm-es standard szerelési átmérő biztosítja a kompatibilitást a legelterjedtebb ipari vezérlőpanelekkel. A termék egyik kiemelkedő tulajdonsága, hogy univerzális LED blokkokkal használható, így könnyen integrálható meglévő rendszerekbe is. Fontos megjegyezni, hogy a termék megjelenésében esetleg észlelhető változás nem befolyásolja annak funkcionalitását és biztonságát.
Műszaki szempontból a ZB5AW353SC0 nyomógomb fej kimagasló paraméterekkel rendelkezik. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is, így kiválóan ellenáll a por és víz behatolásának. Az IK05 ütésállóság az IEC 62262 szabvány szerint megfelelő védelmet biztosít a mechanikai behatások ellen. A nyomógomb kezelőfeje kiemelkedő mechanikai tartósságot kínál, akár 10 millió kapcsolási ciklust is kibír meghibásodás nélkül. Magas nyomású mosással szembeni ellenállása 7000000 Pa 55 °C-on, 0,1 m távolságból, így ipari környezetben történő tisztítás sem okoz problémát.
A ZB5AW353SC0 működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között garantált a megbízható működés. Ez a tulajdonság különösen előnyös olyan ipari környezetekben, ahol szélsőséges hőmérsékleti viszonyok fordulhatnak elő. A termék ellenáll a vibrációnak (5 gn, f= 2…500 Hz az IEC 60068-2-6 szerint) és a sokkhatásoknak (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint).
A Schneider Electric ZB5AW353SC0 nyomógomb fej különböző csatlakozási lehetőségekkel rendelkezik: használható csavaros kapocslécekkel, dugaszolható csatlakozókkal, Faston csatlakozókkal, vagy akár nyomtatott áramköri lapra is szerelhető. A termék kompatibilis az XALD 1-5 vágásos és az XALK 2-5 vágásos állomásokkal. Az elektromos összeállítási kódok (M1, M2, M6, M10, MF1, MR1) különböző érintkezőblokk-konfigurációkat tesznek lehetővé, így a felhasználók igényei szerint alakítható a vezérlőrendszer. A ZB5AW353SC0 számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, GB 14048.5, JIS C8201-5-1 és JIS C8201-1 előírásokat, továbbá rendelkezik CSA, DNV, BV, LROS és UL listázással is, ami biztosítja a globális alkalmazhatóságot.
Schneider Electric Harmony XB5 - ZB5AW353SC0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, hornyolt lencsével, narancssárga, szürke p műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: Univerzális LED
Foglalat anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Kezelő típusa: Rugós visszatérésű
Kezelő profilja: Narancssárga sima, jelölés nélkül
Kezelő további információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítás
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Mechanikai tulajdonságok
Mechanikai élettartam: 10000000 ciklus
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/kezelő vagy lencse színe: Narancssárga
Jelölés: Jelölés nélküli
Környezeti feltételek
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, GB 14048.5, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Vibráció és ütésállóság
Vibrációs ellenállás: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Elektromos összeállítási kódok
Kód: M1 <6 érintkezőhöz egyéni blokkokat használva előlapi szereléssel beépített LED-del
Kód: M2 <6 érintkezőhöz egyéni és dupla blokkokat használva előlapi szereléssel beépített LED-del
Kód: M6 <2 érintkezőhöz egyéni blokkokat használva előlapi szereléssel beépített LED-del és transzformátorral
Kód: M10 <2 érintkezőhöz egyéni blokkokat használva előlapi szereléssel beépített LED-del
Kód: MF1 <2 érintkezőhöz egyéni blokkokat használva előlapi szereléssel beépített LED-del
Kód: MR1 <2 érintkezőhöz egyéni blokkokat használva hátsó szereléssel beépített LED-del
