A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FD49C0 típusú, panelbe süllyesztett választókapcsoló fej egy rendkívül megbízható és sokoldalúan alkalmazható ipari vezérlőelem, amely különböző automatizálási és vezérlési feladatokhoz tökéletes megoldást nyújt. Ez a prémium minőségű komponens a széles körben elismert Harmony XB5 termékcsalád tagjaként a Schneider Electric megbízhatóságát és minőségét képviseli.

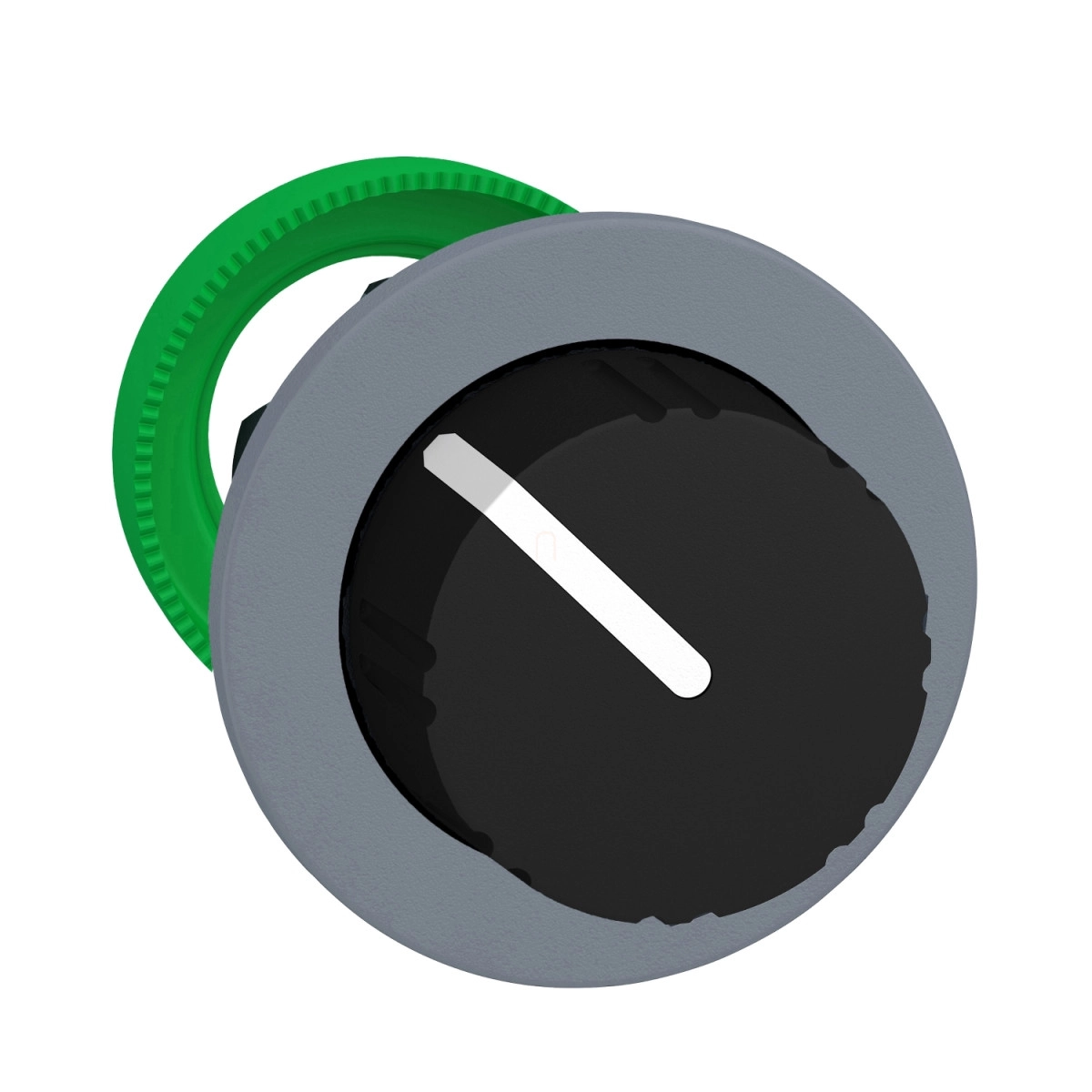

A ZB5FD49C0 választókapcsoló fej fekete, recés kivitelű műanyag knurled gombbal és szürke műanyag peremmel rendelkezik, amely elegáns megjelenést biztosít bármilyen ipari környezetben. A 30 mm-es szabványos átmérőjének köszönhetően könnyen beszerelhető a legtöbb vezérlőpanelbe, ahol a javasolt furat átmérő 30,5 mm (30,5 mm +0,5 / 0 tűréssel). A kapcsoló két pozícióval rendelkezik, 90°-os elfordulási szöggel, és jobbról balra rugós visszatérítésű mechanizmussal van ellátva, ami a biztonságos működtetést szolgálja. A kerek, süllyesztett kialakításnak köszönhetően a kapcsoló fej tökéletesen illeszkedik a panel síkjába, így minimalizálja a véletlen működtetés kockázatát, miközben professzionális megjelenést biztosít.
A termék kiemelkedő műszaki jellemzőkkel büszkélkedhet: IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít még a legmostohább környezeti feltételek között is. Emellett NEMA 13 és NEMA 4X minősítéssel is rendelkezik, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). A kapcsoló mechanikai élettartama kiemelkedően magas: 1 millió kapcsolási ciklus. A kapcsolófej -40°C és +70°C közötti üzemi és tárolási hőmérsékletet támogat, ami szélsőséges környezeti feltételek között is megbízható működést garantál. A termék IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. További előnye, hogy különböző nemzetközi szabványoknak megfelel, többek között: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1.
A ZB5FD49C0 kapcsolófej különböző elektromos konfigurációkkal használható: többféle kódú elektromos összetételt támogat (C3, C4, C5, C6, C7, C8, C11, C15, SF1), ami rugalmas felhasználást tesz lehetővé. A terméket számos iparágban alkalmazhatják, beleértve a gyártósorokat, automatizált rendszereket, vezérlőpultokat és ipari gépeket. A termék több neves minősítéssel is rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed, ami bizonyítja magas minőségét és megbízhatóságát. A kapcsoló rögzítése könnyű: csavaros szorítókapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal is szerelhető. A beszerelési vastagság 1-6 mm (0,04-0,24 inch) között lehet, így különböző panelvastagságokhoz alkalmazható.
Schneider Electric Harmony XB5 - ZB5FD49C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Előlapi anyag: Műanyag, szürke bevonatú
Szerelési átmérő: 30,5 mm
Fej típusa: Beépíthető, süllyesztett
Kapcsolási egység típusa: Kerek
Működtetés típusa: Rugós visszatérítésű jobbról balra
Működtető profil: Fekete recés gomb
Kapcsolási pozíciók: 2 pozíció, 90°
Műszaki specifikációk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 (max. 6 érintkező egyedi és dupla blokkal előlapi szereléshez), C5 (max. 5 érintkező egyedi blokkal előlapi szereléshez), C6 (max. 5 érintkező egyedi és dupla blokkal előlapi szereléshez), C7 (max. 4 érintkező egyedi blokkal előlapi szereléshez), C8 (max. 4 érintkező egyedi és dupla blokkal előlapi szereléshez), C11 (max. 3 érintkező egyedi blokkal előlapi szereléshez), C3 (max. 6 érintkező egyedi blokkal előlapi szereléshez), C15 (max. 1 érintkező egyedi blokkal előlapi szereléshez), SF1 (max. 3 érintkező egyedi blokkal előlapi szereléshez)
Eszköz jellege: Alapelem
Környezeti tulajdonságok
Védőkezelés: TH
Tárolási hőmérséklet tartomány: -40...70 °C
Üzemi hőmérséklet tartomány: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Mechanikai adatok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szerelési információk
Rögzítési vastagság: 1-6 mm / 0,04-0,24 hüvelyk
