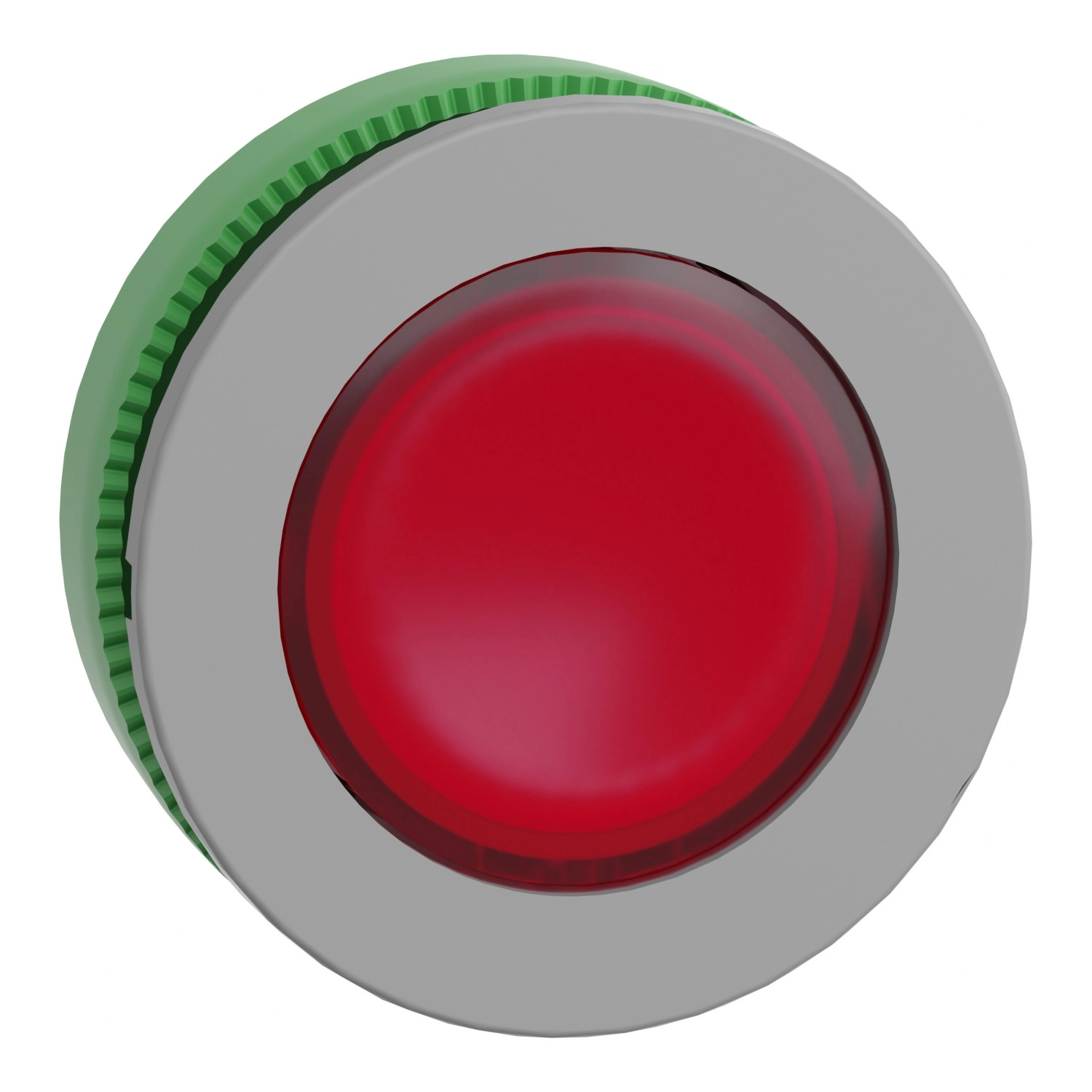

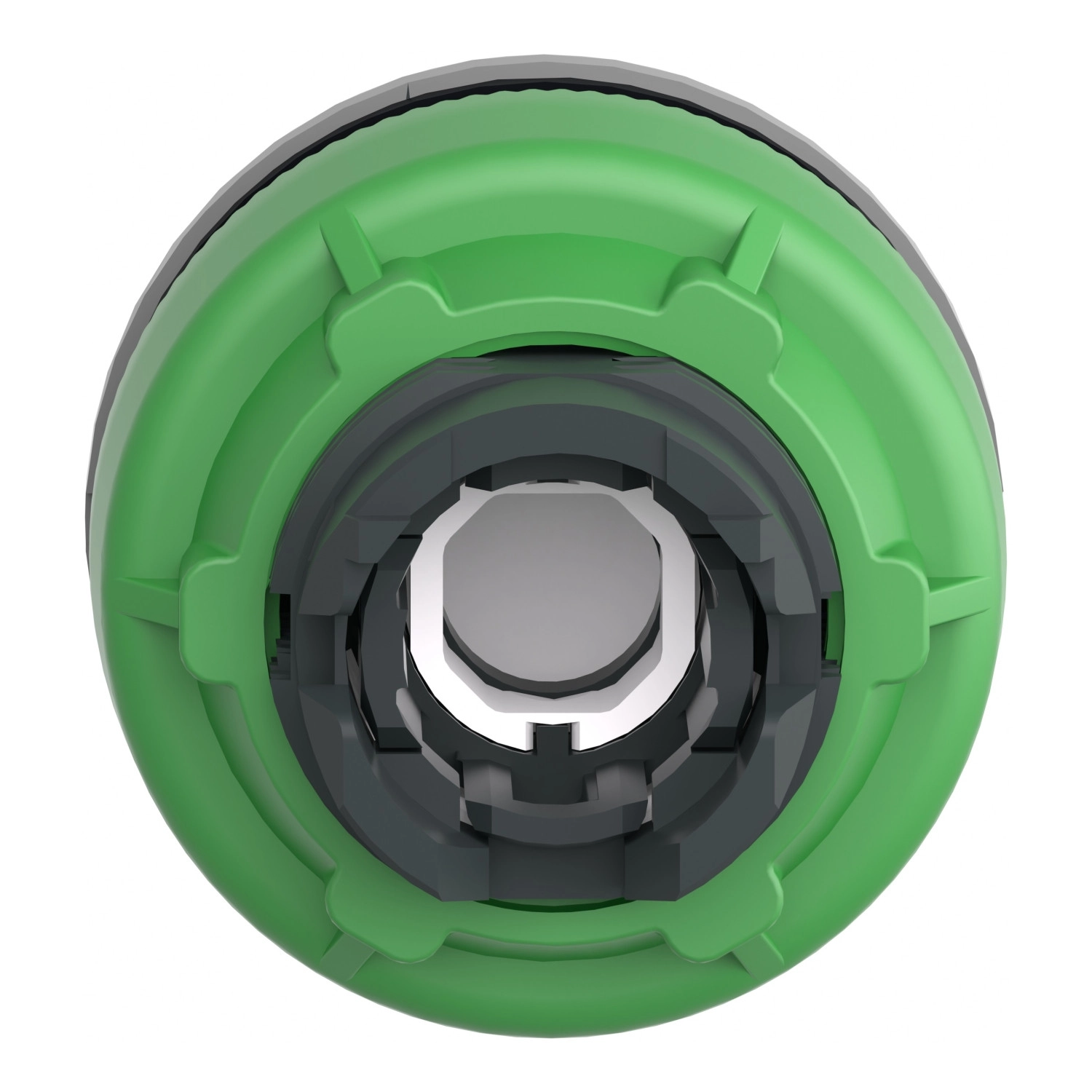

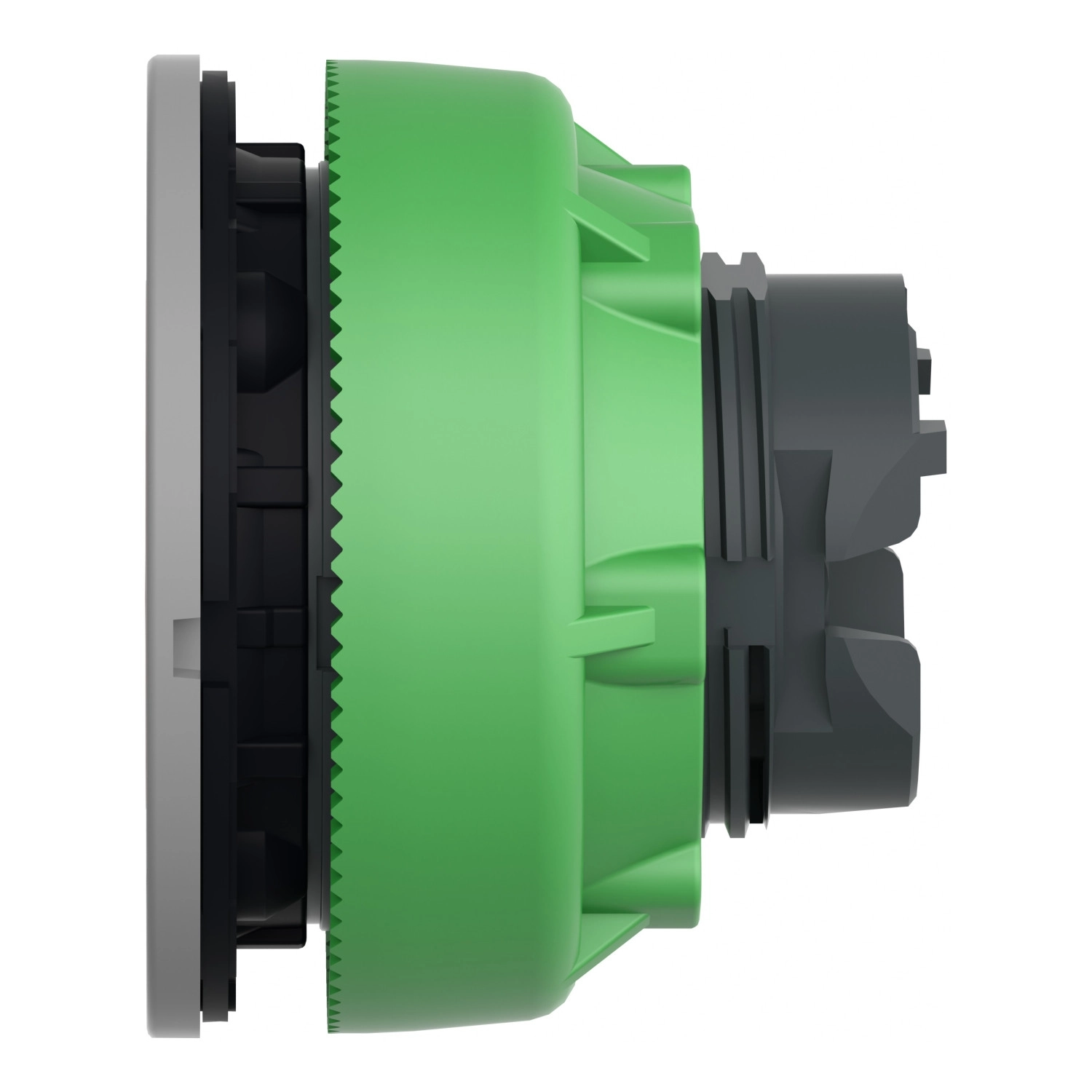

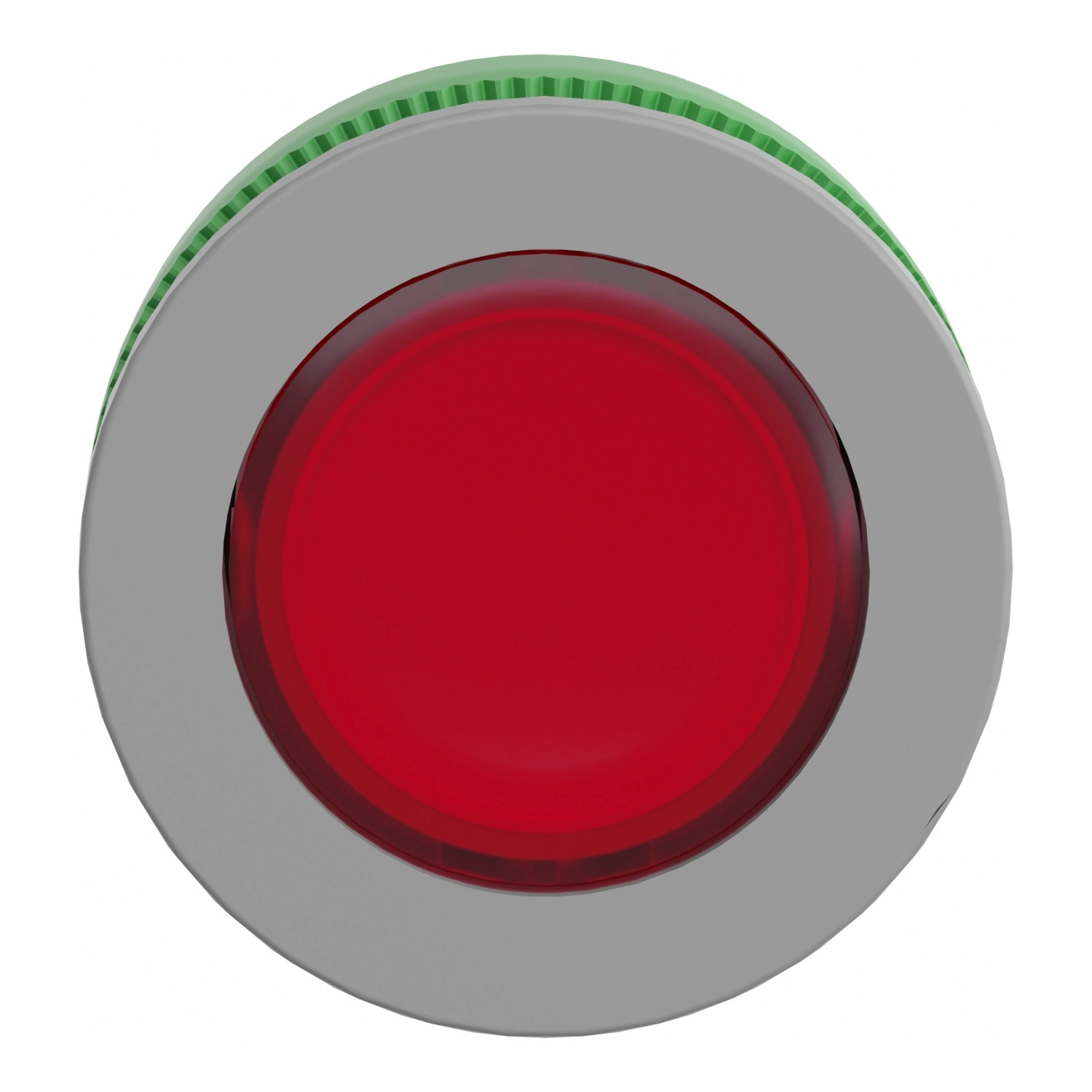

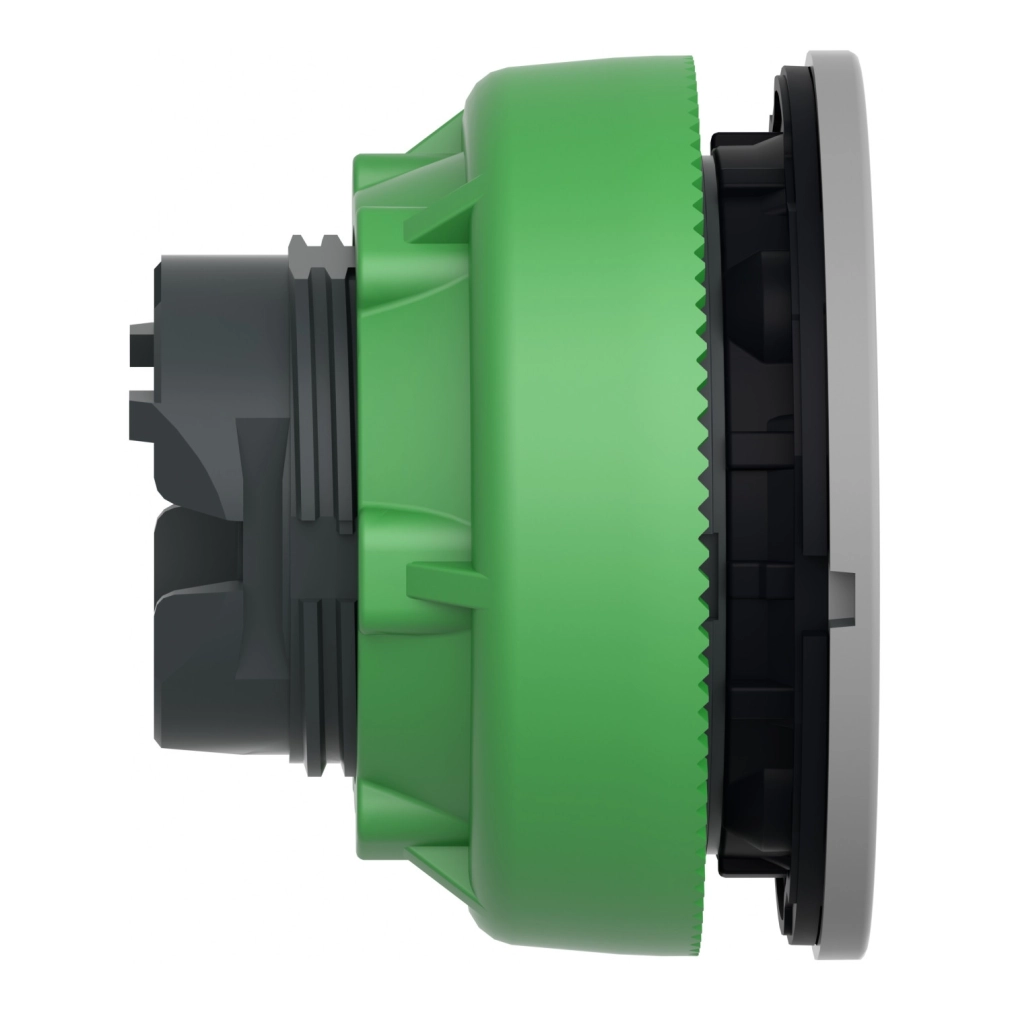

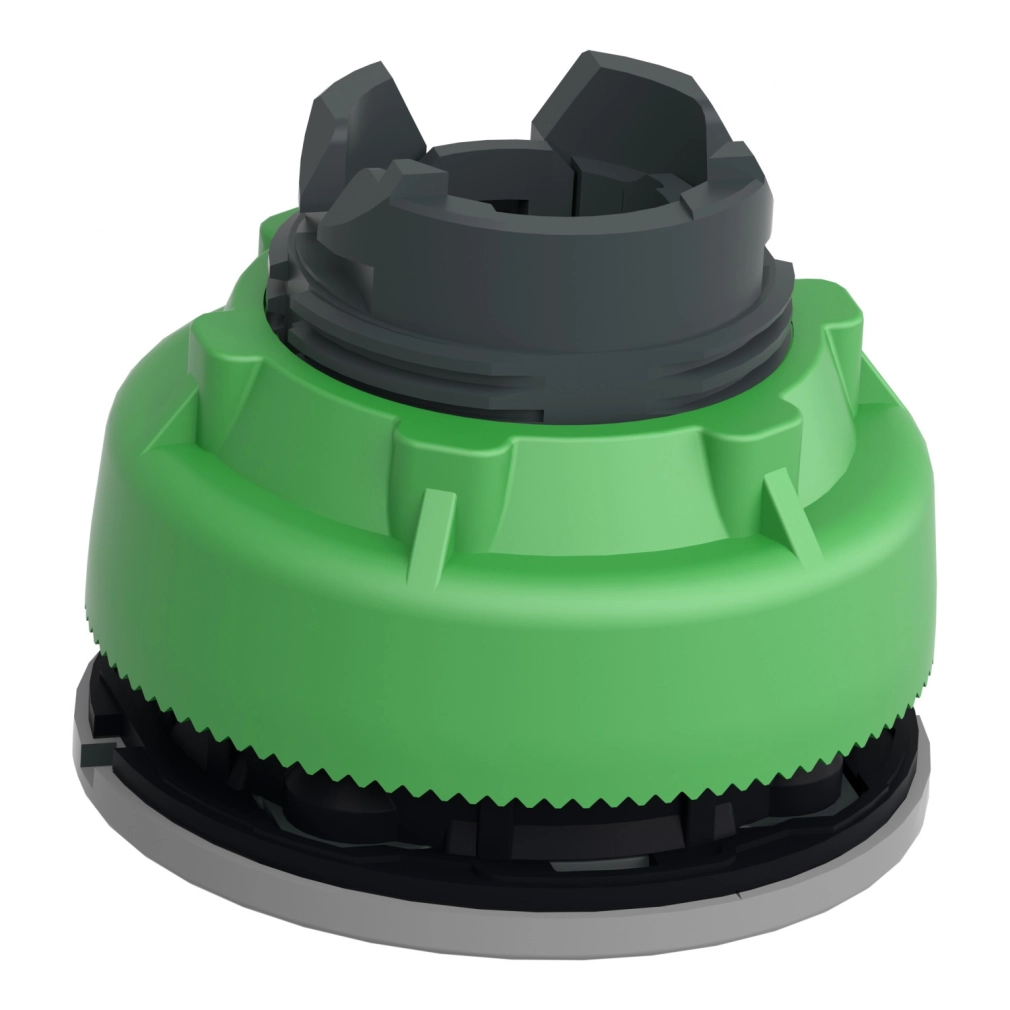

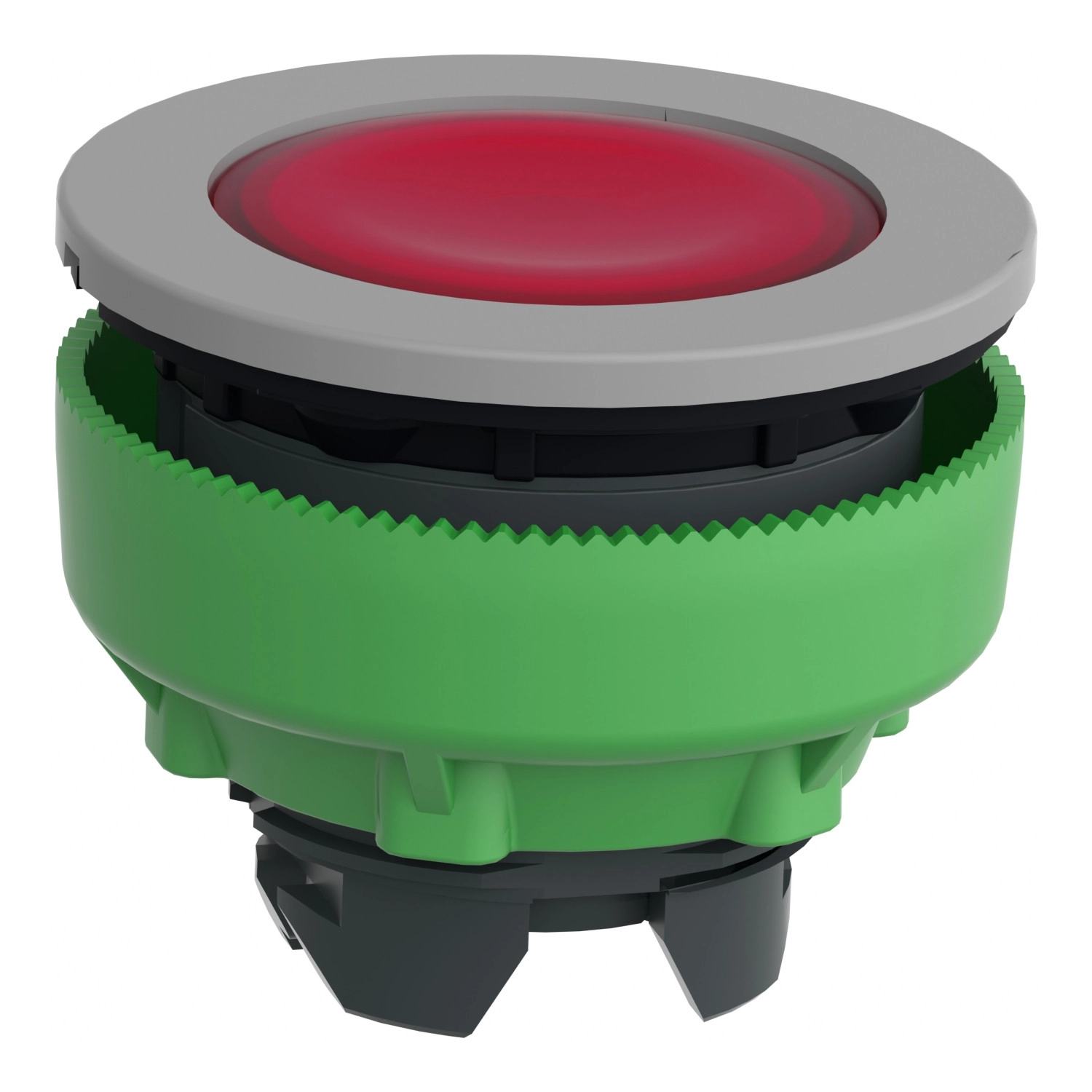

Schneider Electric Harmony XB5 - ZB5FW343C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, piros, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék műszaki paraméterei lenyűgözőek: 30 mm-es szerelési átmérővel rendelkezik, ami szabványos kivágásokba illeszkedik, így könnyen beépíthető a legtöbb vezérlőpanelbe. A 30,5 mm-es (illetve javasolt 30,75 mm-es) szerelési furat tökéletes illeszkedést biztosít. A nyomógomb kialakítása panelba süllyesztett, flush kivitelű, ami esztétikus megjelenést kölcsönöz a vezérlőfelületnek. A nyomógomb rugós visszatérésű (spring return) működésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alapállapotába. Ez a típus sima, jelölés nélküli (unmarked) lencsefelülettel rendelkezik, ami lehetőséget ad egyedi jelölések utólagos elhelyezésére.
A ZB5FW343C0 fej kiemelkedő teljesítményt nyújt a megbízhatóság terén is. Mechanikai élettartama rendkívül magas, akár 10 millió kapcsolási ciklus, ami hosszú távú, karbantartásmentes működést garantál ipari környezetben is. A termék kimagasló védelmi mutatókkal rendelkezik: IP66 és IP67 védettségi fokozata biztosítja a por és víz elleni védelmet, valamint a NEMA 13 és NEMA 4X megfelelőség is jellemzi. Ütésállósága IK03 besorolású az IEC 62262 szabvány szerint. A nyomógomb ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méter távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres tisztítás szükséges. Széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van.
A ZB5FW343C0 nyomógombfej különböző elektromos összeállításokban használható, amit az M1, M2, M6, M10, MF1 kódok jelölnek. Ezek a kódok különböző érintkező és világító blokk kombinációkat jelölnek, ami rugalmas felhasználást tesz lehetővé. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1 szabványokat. Rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is, ami biztosítja a globális felhasználhatóságot. A rezgés- és ütésállósági tesztek (5 gn rezgésállóság 2-500 Hz tartományban, valamint 30 gn és 50 gn ütésállóság) igazolják, hogy a termék a legigényesebb ipari környezetben is megállja a helyét. A CAD méretei (37 mm szélesség, 37 mm magasság, 30 mm mélység) pontos tervezést tesznek lehetővé, a szerelési vastagság pedig 1-6 mm között lehet.
Schneider Electric Harmony XB5 - ZB5FW343C0 - panelbe süllyesztett műanyag világító nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színű bevonattal
Fizikai jellemzők
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett kivitel
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros, süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Sapka/működtető vagy lencse színe: Piros
Jelölés: Jelölés nélküli
Teljesítmény
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10 millió ciklus
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Vonatkozó szabványok: IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
Elektromos összetétel
Elektromos összetételi kódok: M1 legfeljebb 6 érintkezőhöz egyszeres blokkokkal előlapi szereléssel integrált LED-del, M2 legfeljebb 6 érintkezőhöz egyszeres és dupla blokkokkal előlapi szereléssel integrált LED-del, M6 legfeljebb 2 érintkezőhöz egyszeres blokkokkal előlapi szereléssel integrált LED-del és transzformátorral, M10 legfeljebb 2 érintkezőhöz egyszeres blokkokkal előlapi szereléssel integrált LED-del, MF1 legfeljebb 2 érintkezőhöz egyszeres blokkokkal előlapi szereléssel integrált LED-del
Eszköz bemutatása: Alap elem
Szerelési információk
Rögzítési vastagság: 1-6 mm / 0,04-0,24 in
Ajánlott kivágási átmérő: Ø30,75 mm (Ø30,5 +0,5/0 mm) / Ø1,21 in ajánlott (Ø1,20 in +0,0196/0)
