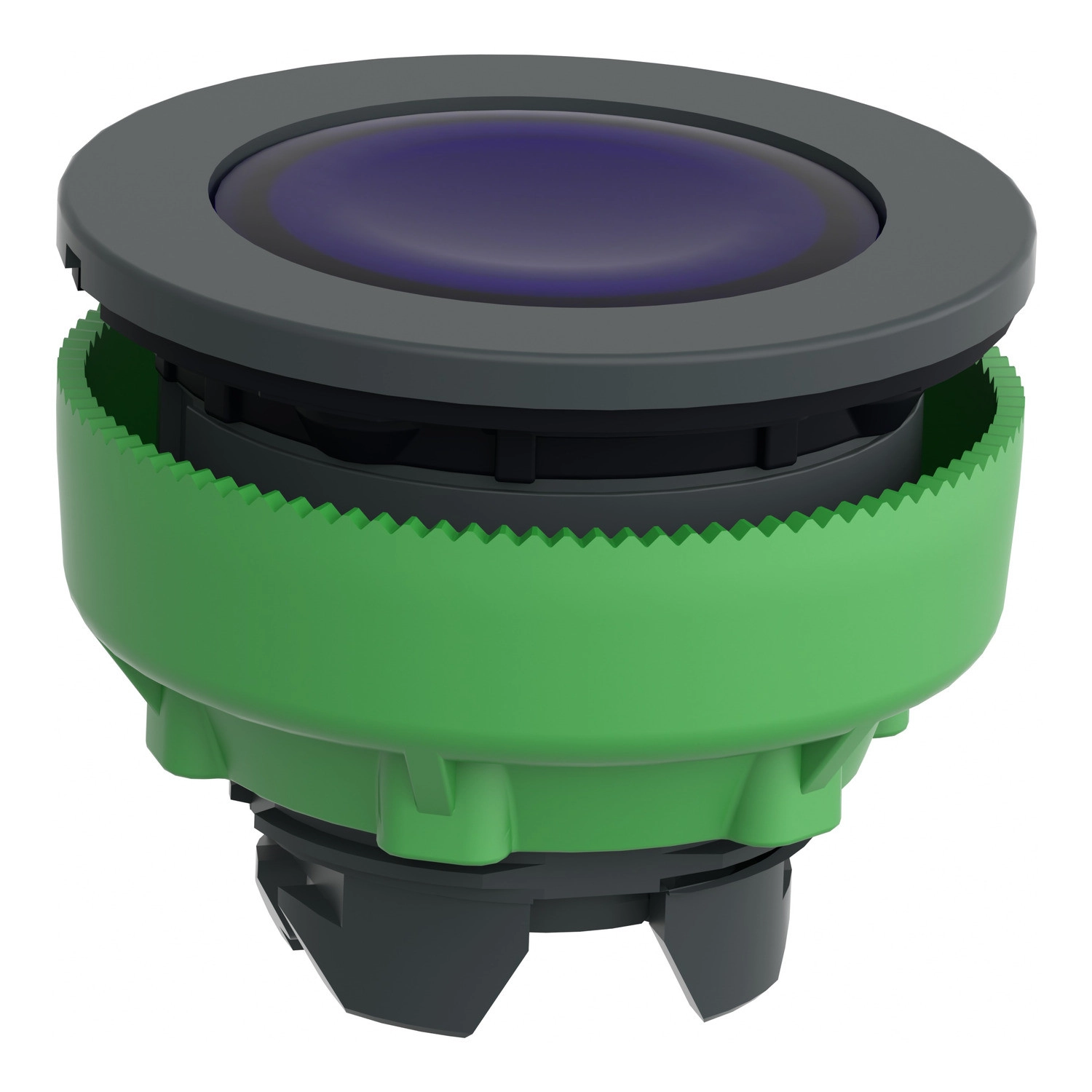

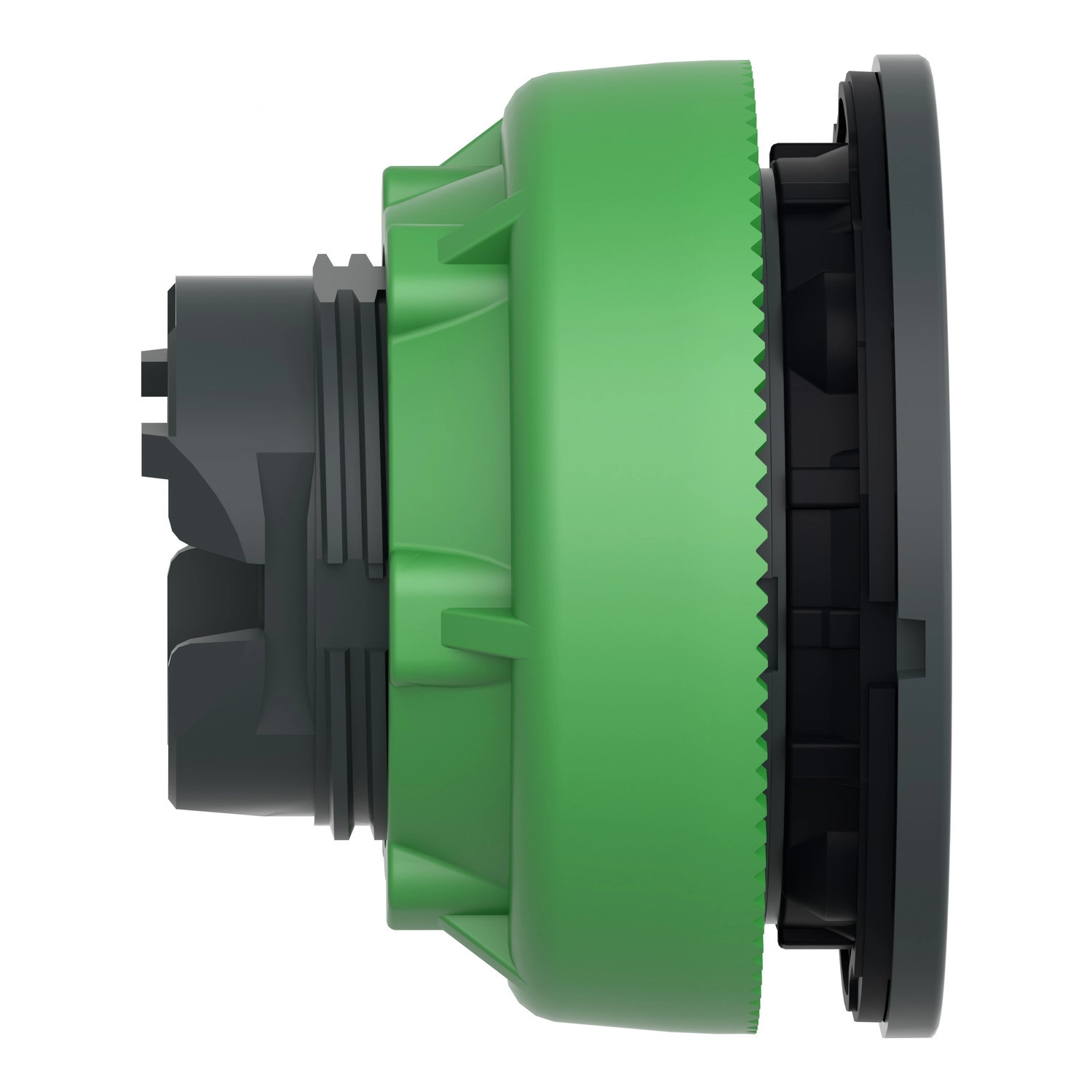

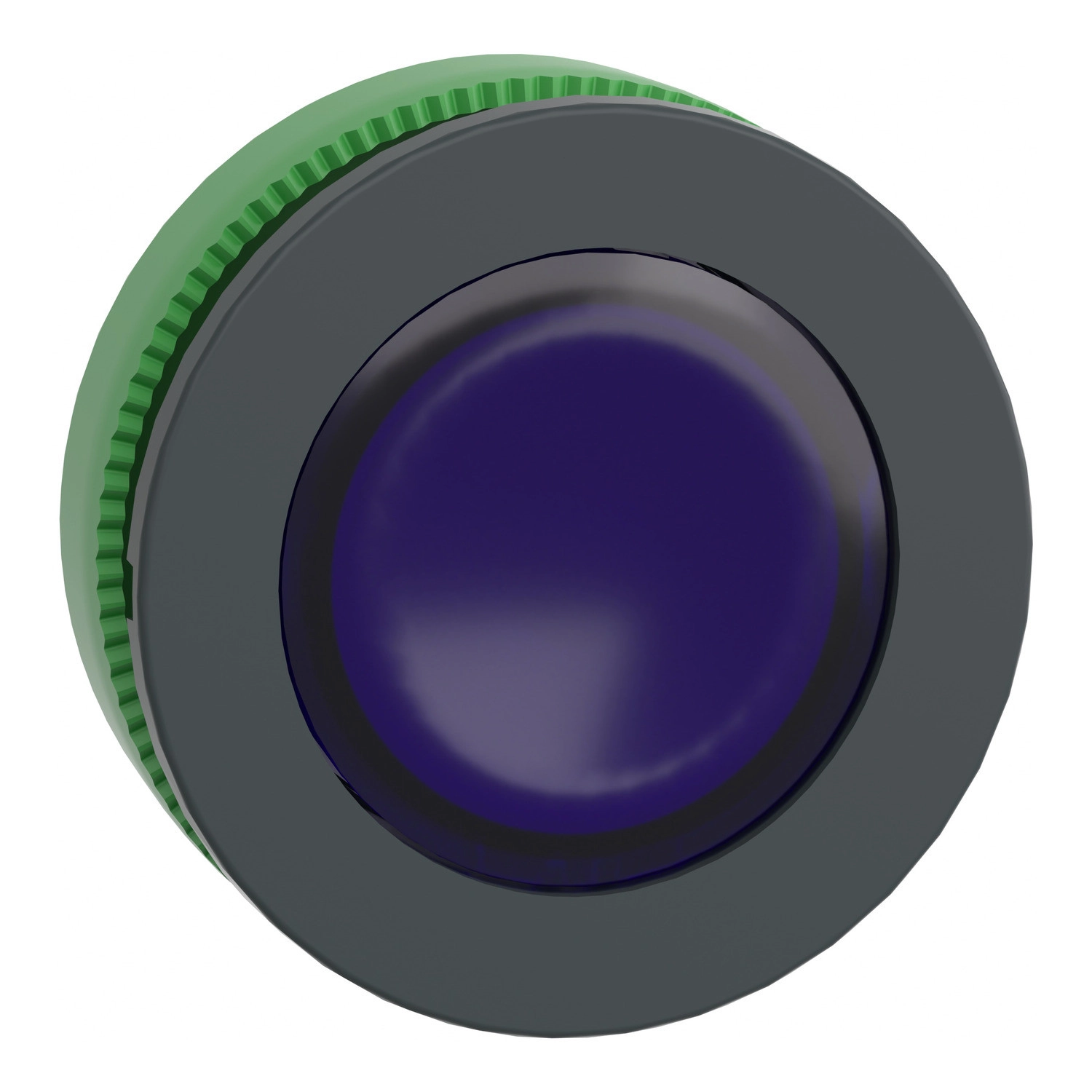

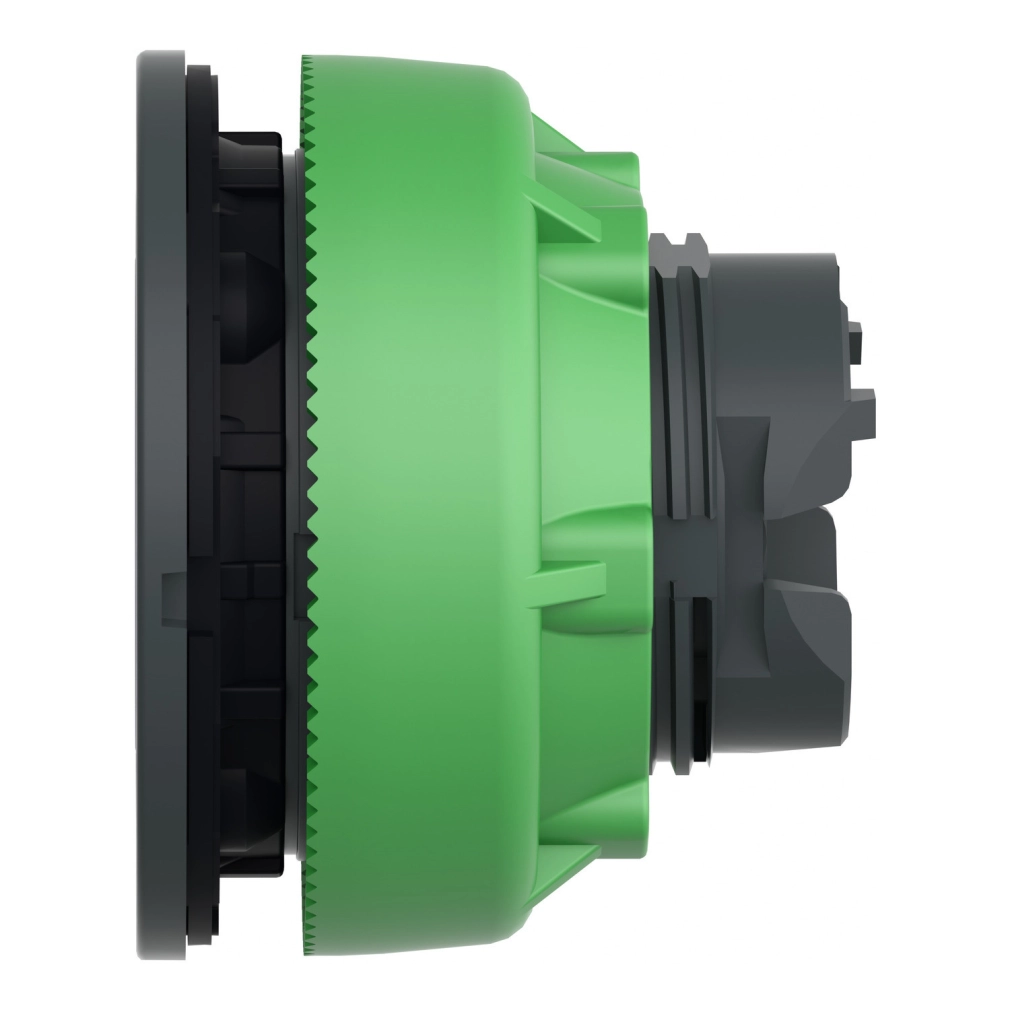

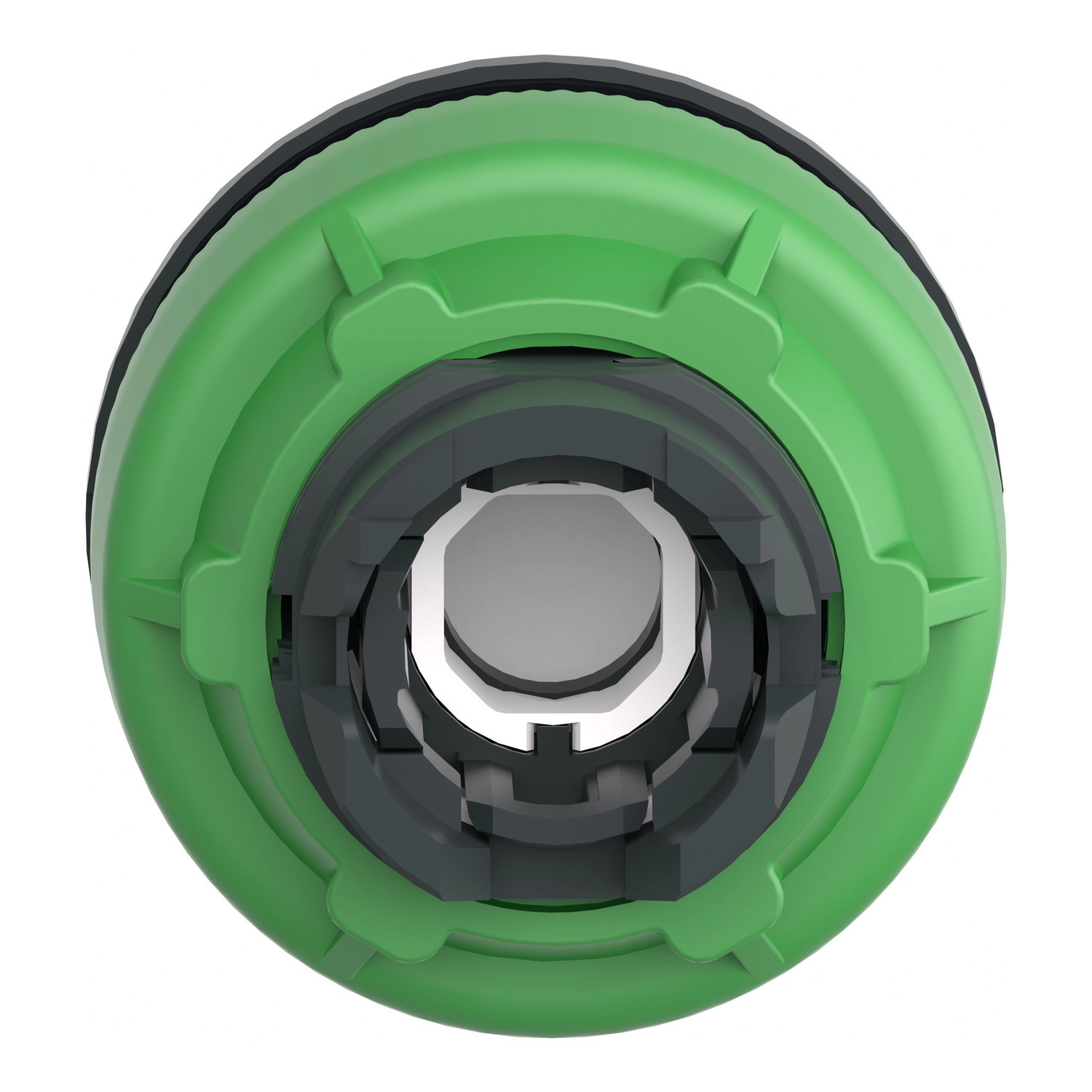

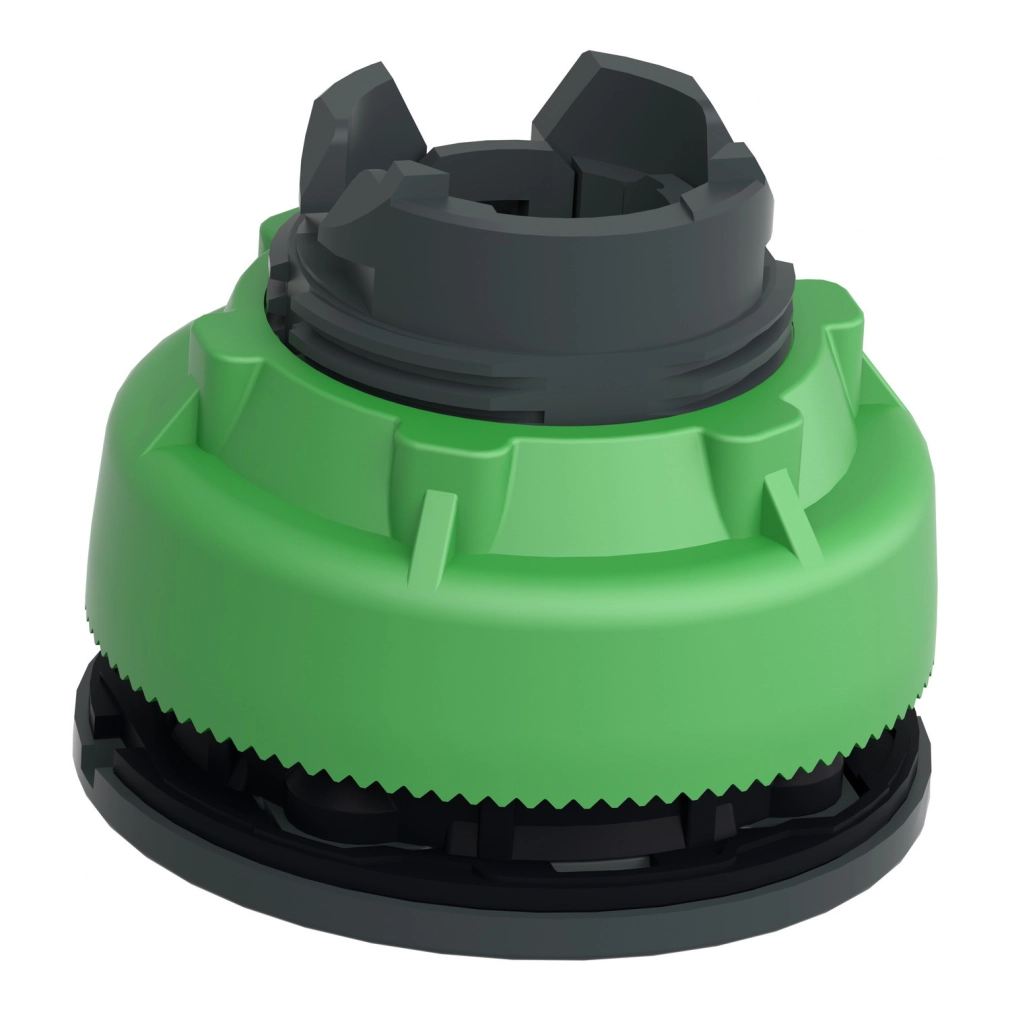

Schneider Electric Harmony XB5 - ZB5FW363 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5FW363 nyomógomb fej sötétszürke műanyag kerettel rendelkezik, amely tartós és strapabíró használatot biztosít ipari környezetben is. A termék kék színű, jelölés nélküli, sima lencséjű kivitele rugós visszatérésű működést tesz lehetővé, amely ideális olyan alkalmazásokhoz, ahol a pillanatnyi működtetés szükséges. A nyomógomb kompatibilis a Schneider Electric univerzális LED blokkokkal, ami jelentősen növeli a termék felhasználási lehetőségeit és rugalmasságát a különböző vezérlőrendszerekben.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják, hogy a nyomógomb ellenálljon a por, víz és nagynyomású mosás káros hatásainak. A NEMA 13 és NEMA 4X megfelelőség további bizonyíték a termék robosztus kialakítására. A mechanikai élettartam 10 millió kapcsolási ciklus, ami kivételes tartósságot jelent. A nyomógomb magasfokú ütésállósággal rendelkezik - akár 30 gn gyorsulásnak is ellenáll 18 ms időtartamig, illetve 50 gn gyorsulásnak 11 ms időtartamig. A rezgésállóság 5 gn 2-500 Hz frekvenciatartományban, ami biztosítja a megbízható működést vibrációnak kitett környezetben is. A termék széles, -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami lehetővé teszi a szélsőséges körülmények közötti alkalmazást is.
A ZB5FW363 beépítése egyszerű és problémamentes. A termék 30,5 mm-es rögzítési átmérővel rendelkezik, a javasolt panel kivágás 30,75 mm. A bekötési opciók rugalmasak: csavaros kapcsokkal, csatlakozókkal vagy Faston típusú érintkezőkkel is megoldható. A szükséges panel távolságok (a és b értékek) típustól függően 40 mm x 40 mm vagy 45 mm x 40 mm között változnak. A termék befogási vastagsága 1-6 mm között állítható, így különböző vastagságú panelekbe szerelhető. A kompakt méretek (37 mm x 37 mm x 30 mm) lehetővé teszik a helytakarékos beépítést, miközben a nyomógomb teljes funkcionalitása megmarad.
Schneider Electric Harmony XB5 - ZB5FW363 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világító nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Minimum rendelési mennyiség: 1
Fizikai jellemzők
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Kék, süllyesztett, jelöletlen
További információk: Sima lencsével
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10 000 000 ciklus
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Környezeti jellemzők
Védettség magas nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Védőkezelés: TC
Környezeti hőmérséklet tartomány tároláskor: -40...70 °C
Környezeti hőmérséklet tartomány üzemeléskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1, ISO 21702, ISO 22196:2011
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos jellemzők
Elektromos összeállítási kód: M1 - <6 érintkezőhöz egyedi blokkok használatával előlapra szerelésnél integrált LED-del, M2 - <6 érintkezőhöz egyedi és dupla blokkok használatával előlapra szerelésnél integrált LED-del, M6 - <2 érintkezőhöz egyedi blokkok használatával előlapra szerelésnél integrált LED-del és transzformátorral, M10 - <2 érintkezőhöz egyedi blokkok használatával előlapra szerelésnél integrált LED-del, MF1 - <2 érintkezőhöz egyedi blokkok használatával előlapra szerelésnél integrált LED-del
Eszköz bemutatása: Alapelem
