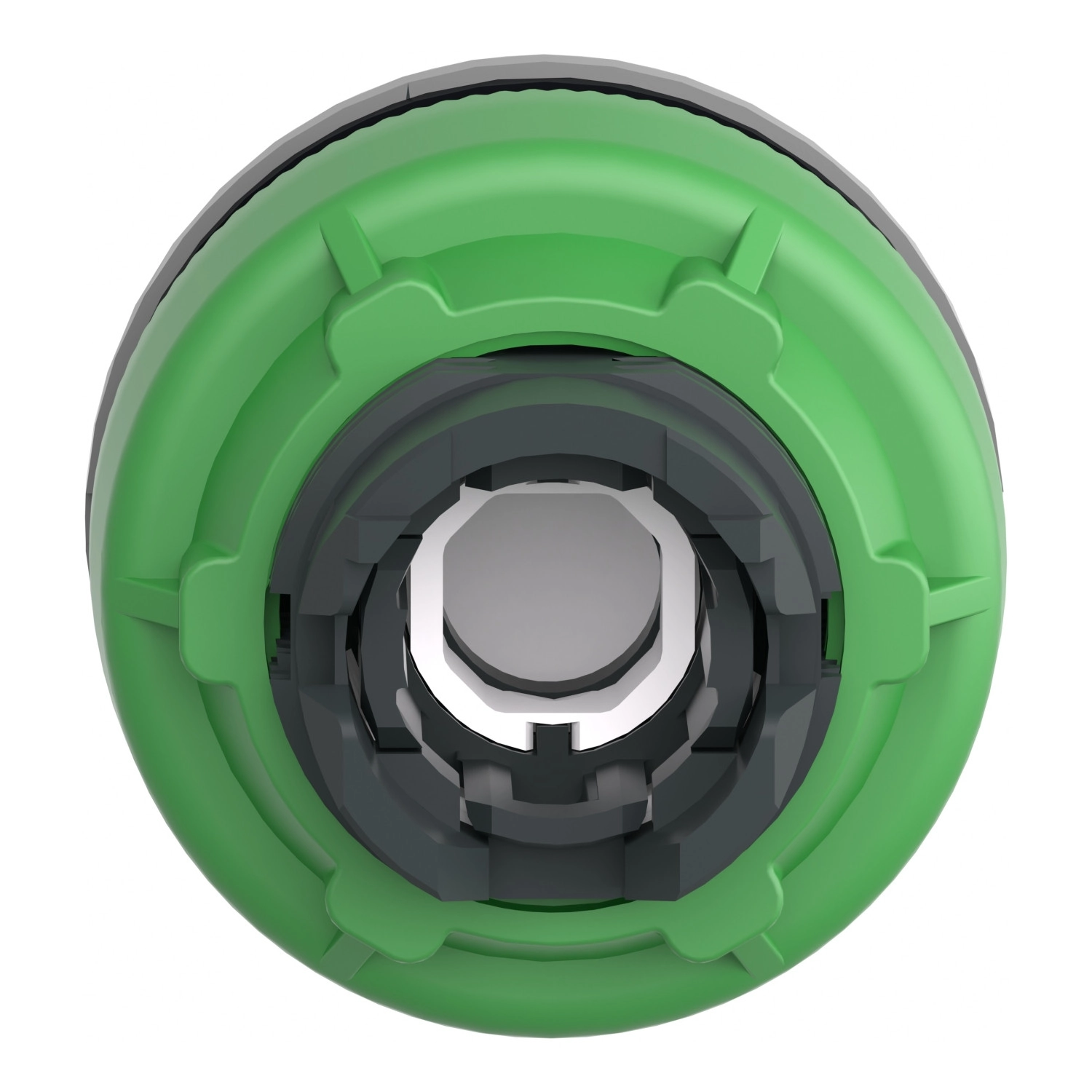

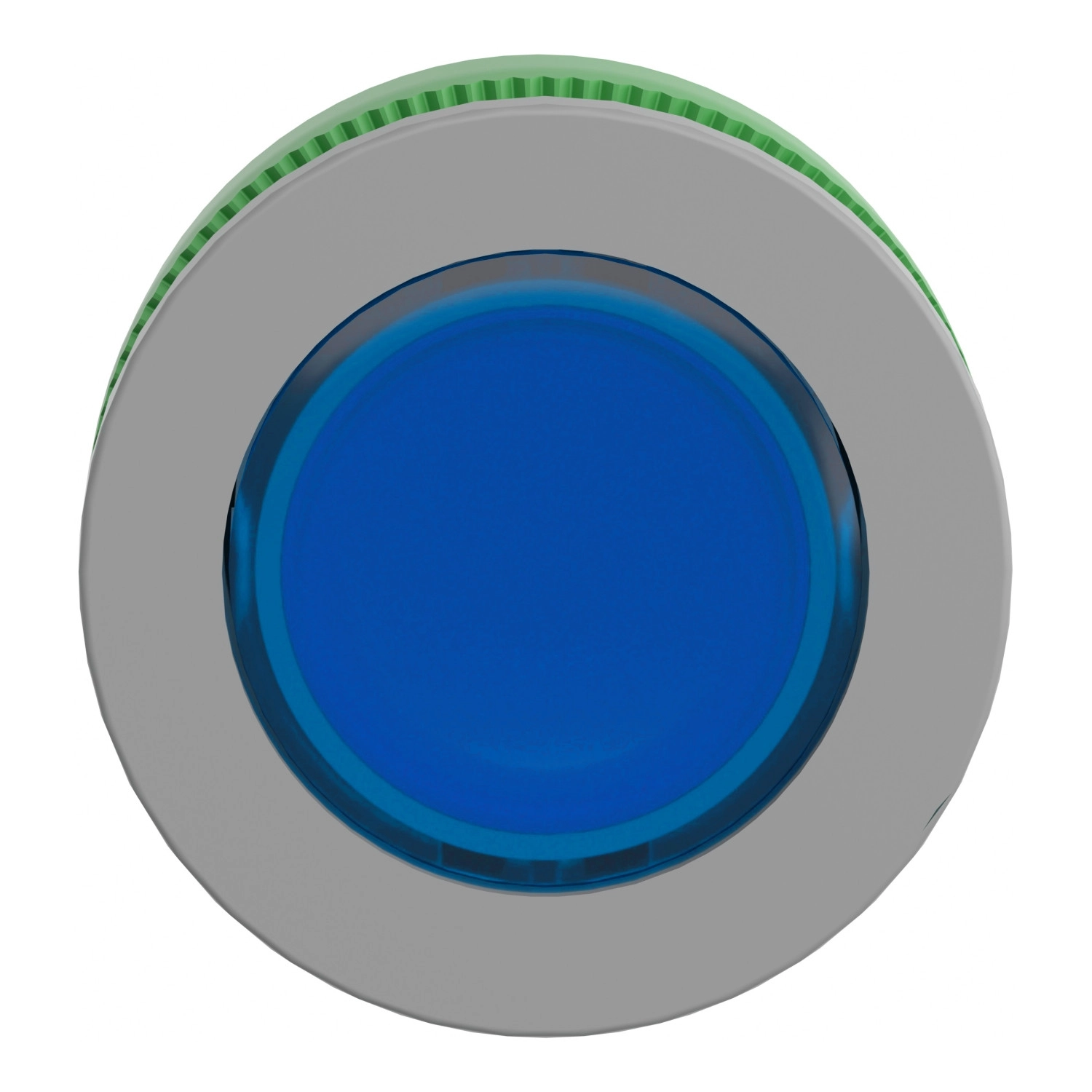

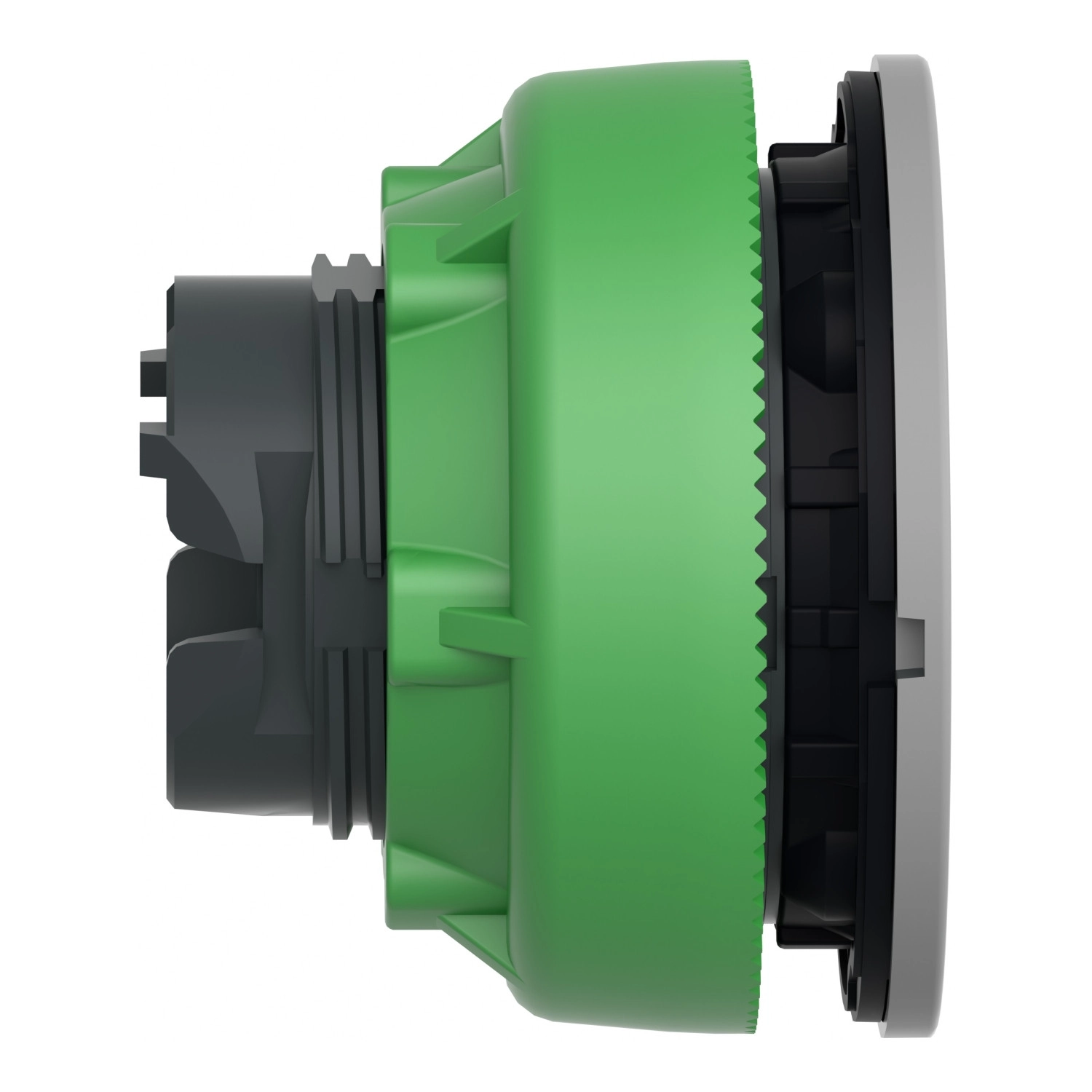

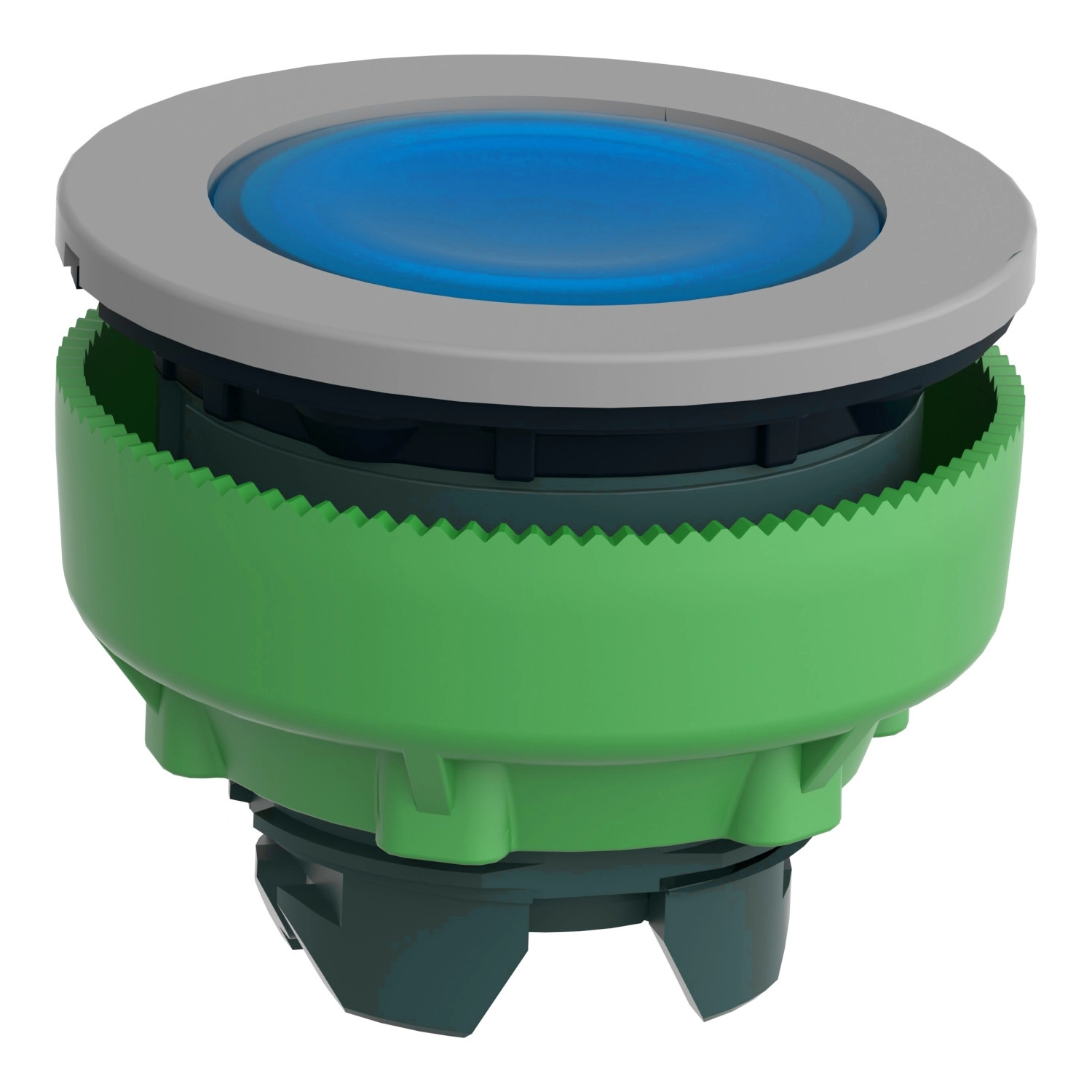

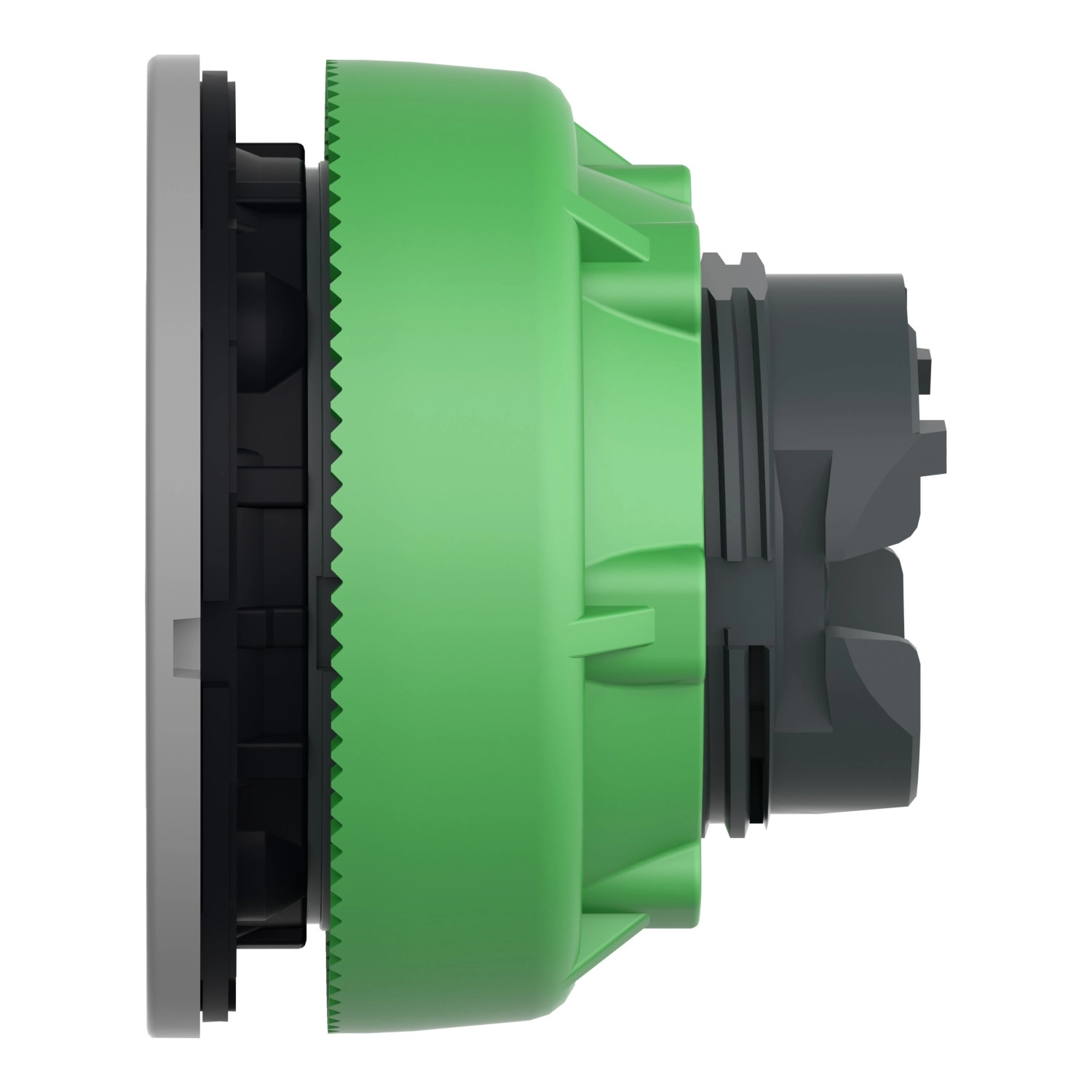

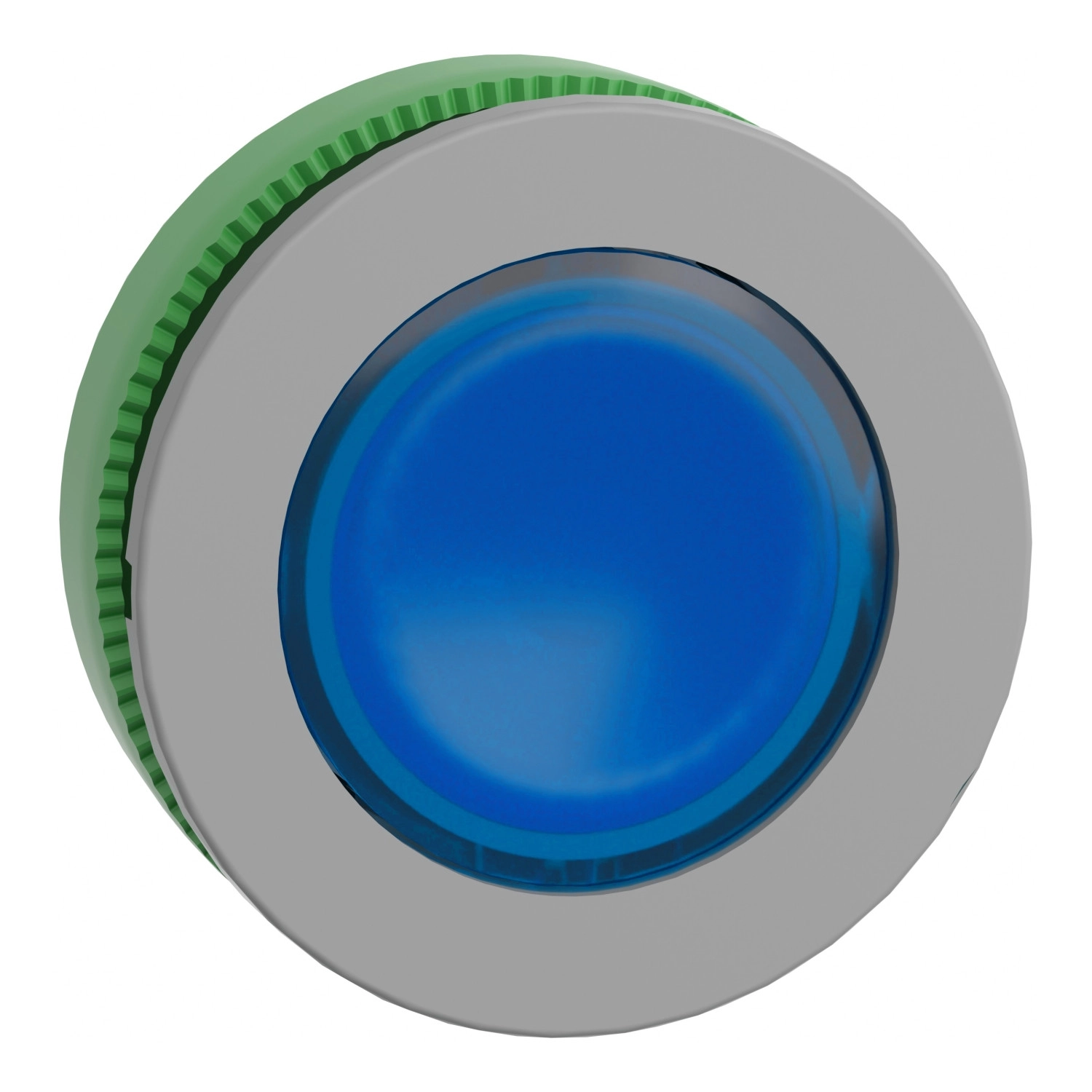

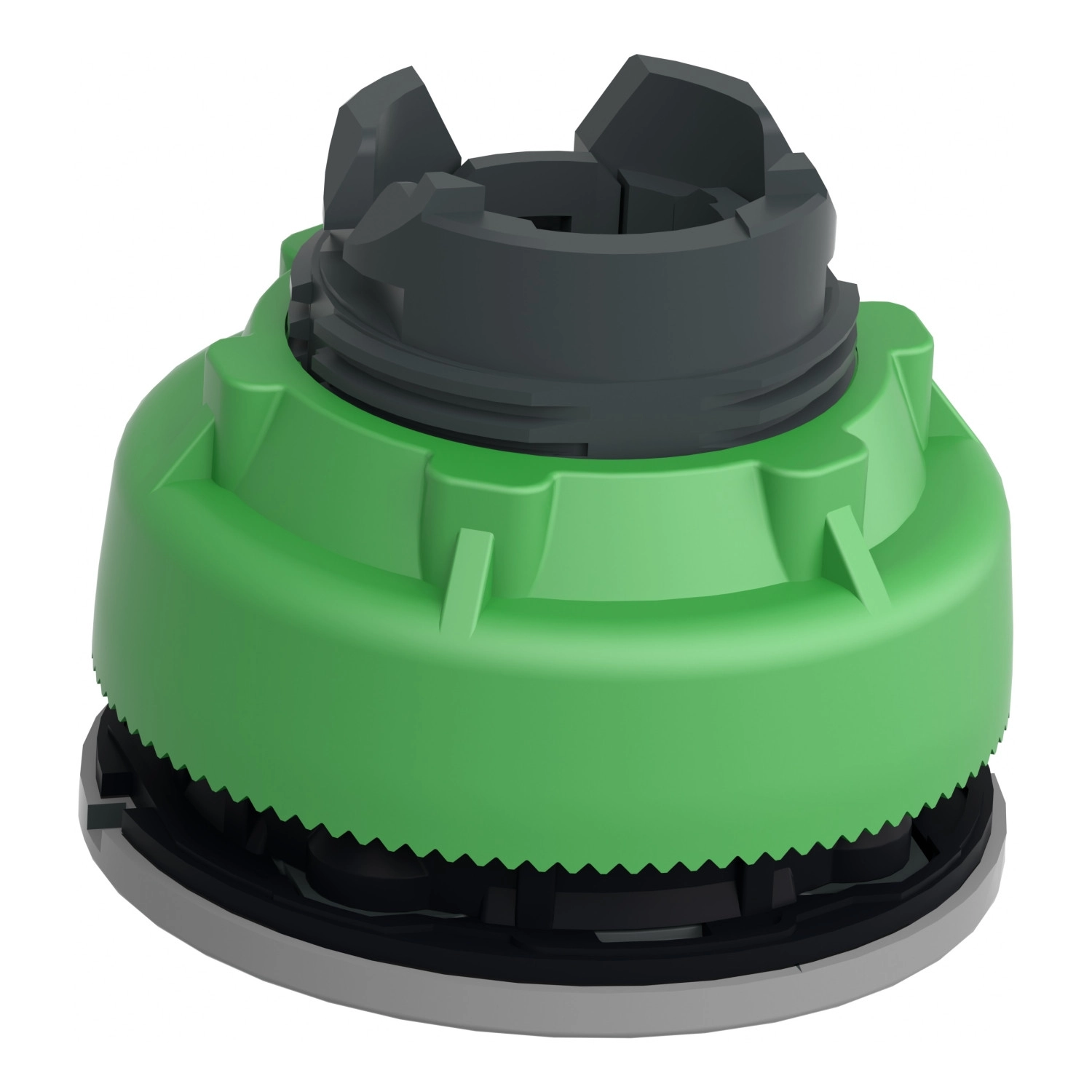

Schneider Electric Harmony XB5 - ZB5FW363C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, kék, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5FW363C0 nyomógomb fej szürke műanyag színezett kerettel rendelkezik, amely elegáns megjelenést kölcsönöz a terméknek, miközben a kék színű, süllyesztett kialakítású nyomófelület kiváló láthatóságot biztosít a kezelő számára. A termék sima lencsével van ellátva, ami különösen előnyös olyan környezetben, ahol a tisztán tarthatóság fontos szempont. A rugós visszatérő működésű nyomógomb alapvető funkciója egyszerű és megbízható: a nyomóerő megszűnése után automatikusan visszatér alapállapotába, ami ideálissá teszi pillanatkapcsolóként való használatra.
A termék műszaki paraméterei kiemelkedőek: a 30,5 mm-es szerelési átmérő iparági szabvány, amely megkönnyíti a beépítést különböző vezérlőpanelekbe. A nyomógomb fej 37 mm × 37 mm × 30 mm-es külső méretekkel rendelkezik, így kompakt kialakítása ellenére is könnyen kezelhető. Kiemelkedő tartósság jellemzi, amit a lenyűgöző, 10 millió kapcsolási ciklust biztosító mechanikai élettartam is igazol. A termék különleges védelmet nyúlt a környezeti hatások ellen, amit az IP66 és IP67 védettségi fokozatok, valamint a NEMA 13 és NEMA 4X besorolások is bizonyítanak. Ez a magas szintű védettség lehetővé teszi a termék használatát olyan környezetben is, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat, hiszen 7000000 Pa nyomással szemben is ellenálló 55 °C-on, 0,1 m távolságról.
A ZB5FW363C0 nyomógomb fej rendkívül széles működési hőmérséklet-tartományban használható: -40 °C-tól +70 °C-ig, ami alkalmassá teszi extrém környezeti körülmények között történő alkalmazásra is. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, GB 14048.5, CSA C22.2 No 14, UL 508, JIS C8201-5-1 előírásoknak, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel is. Vibráció- és ütésállósága kiemelkedő: 5 gn rezgésállóság 2-500 Hz tartományban az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállóság az IEC 60068-2-27 szabvány alapján. Az elektromos összetétel kódjai (M1, M2, M6, M10, MF1) különböző kapcsolási lehetőségeket biztosítanak az igényeknek megfelelően, ami tovább növeli a termék sokoldalúságát. A ZB5FW363C0 nyomógomb fej az ipari vezérlőrendszerek megbízható és hosszú élettartamú komponense, amely kiváló választás mindenütt, ahol fontos a precíz működés és a tartósság.
Schneider Electric Harmony XB5 - ZB5FW363C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, kék, szürke perem műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Rövid terméknév: ZB5
Termék kompatibilitás: Univerzális LED
Perem anyaga: Műanyag, szürke színezett
Szerelési átmérő: 30,5 mm
Értékesítési egység: 1
Működési jellemzők
Fej típusa: Süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Kék süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Kupak/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Mechanikai jellemzők
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Elektromos összetételi kód: M1 - <6 érintkezőhöz egyes blokkokkal előlapi rögzítéshez integrált LED-del
M2 - <6 érintkezőhöz egyes és dupla blokkokkal előlapi rögzítéshez integrált LED-del
M6 - <2 érintkezőhöz egyes blokkokkal előlapi rögzítéshez integrált LED-del és transzformátorral
M10 - <2 érintkezőhöz egyes blokkokkal előlapi rögzítéshez integrált LED-del
MF1 - <2 érintkezőhöz egyes blokkokkal előlapi rögzítéshez integrált LED-del
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...+70 °C
Üzemi környezeti hőmérséklet: -40...+70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536-nak
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szerelési útmutató
Befogási vastagság: 1 - 6 mm / 0,04 - 0,24 in
Panel kivágás nyomógombokhoz: Ø30,75 mm ajánlott (Ø30,5 +0,5/-0 mm)
