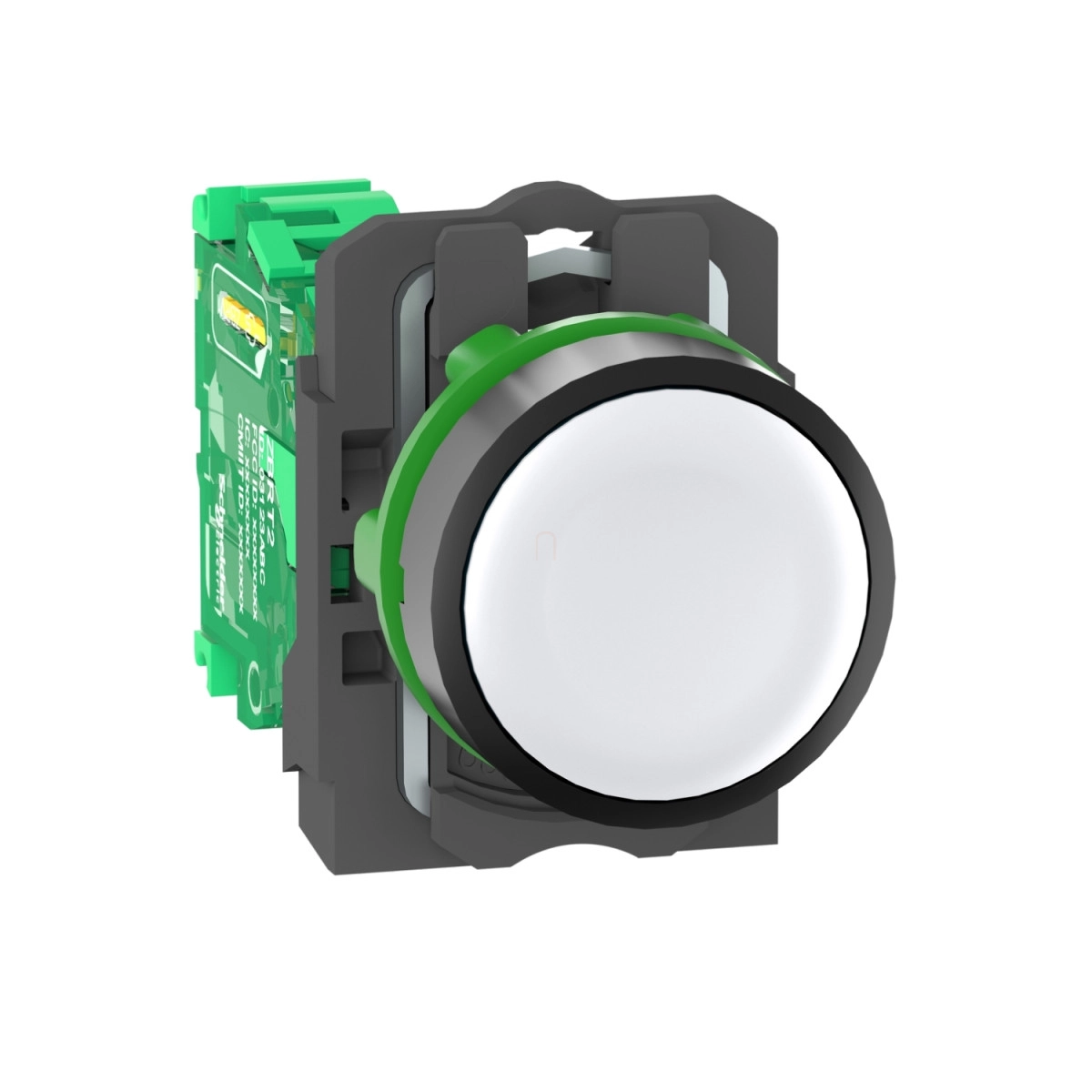

A Schneider Electric Harmony XB5R sorozathoz tartozó ZB5RTA1 vezeték nélküli és elemek nélkül működő nyomógomb egy innovatív ipari vezérlőeszköz, amely forradalmasítja a gépek és berendezések irányítását. Ez a 22 mm átmérőjű, fehér színű, rugós visszatérésű műanyag nyomógomb tökéletes választás olyan környezetekbe, ahol a hagyományos vezetékes megoldások nehezen kivitelezhetők vagy nem praktikusak.
A ZB5RTA1 nyomógomb legfőbb előnye, hogy nem igényel sem vezetékezést, sem elemeket a működéséhez. A nyomógomb megnyomásakor az eszköz a mechanikai energia egy részét alakítja át elektromos energiává, amely elegendő a vezeték nélküli jel továbbításához. Ez a zöld technológia nemcsak környezetbarát, de jelentősen csökkenti a telepítési és karbantartási költségeket is, mivel nincs szükség elemcserére vagy bonyolult kábelezésre. A termék a Zigbee green power protokollt használja 2.4 GHz-en, amely megfelel az IEEE 802.15.4 szabványnak, így biztosítva a megbízható kommunikációt.
A nyomógomb műszaki paraméterei lenyűgözőek: 2405 MHz-es átviteli frekvencián működik, 16 csatornával rendelkezik, és O-QPSK modulációs technikát alkalmaz. A maximális érzékelési távolság ideális körülmények között akár 100 méter is lehet szabad térben, míg a vevő fém burkolatban és a jeladó műanyag dobozban való elhelyezése esetén ez 25 méterre csökken. Relay-antenna használatával azonban ez a távolság akár 300 méterre is növelhető. Az adatátviteli reakcióidő rendkívül gyors, kevesebb mint 2 milliszekundum, az adás teljesítménye pedig mindössze 3 mW, ami minimális energiafogyasztást jelent. A készülék antennája mindenirányú, 0 dBi nyereséggel.
A ZB5RTA1 mechanikai kialakítása is figyelemre méltó. A nyomógomb kezelési útja 4,3 mm, működtetési ereje pedig 10 N a villamos állapot változtatásához. A kiemelkedő mechanikai robusztusság garantálja a hosszú élettartamot, amit a lenyűgöző, 1.000.000 ciklusos mechanikai tartósság is alátámaszt. Az eszköz kiváló védelmet nyújt a környezeti hatásokkal szemben: IP66, IP67, IP69, IP69K védettségi fokozatokkal rendelkezik az előlap, és IK03 ütésállósági fokozattal büszkélkedhet. A termék széles hőmérsékleti tartományban, -40°C és +70°C között használható, és 95%-os relatív páratartalmat is elvisel kondenzáció nélkül. A nyomógomb ellenáll az elektromágneses zavaroknak, és számos nemzetközi szabványnak, tanúsítványnak felel meg, köztük a CSA, UL, BT 2006/95/EC és GOST előírásoknak.
Harmony XB5R ZB5RTA1 műszaki adatok
Alap információk
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elemek nélkül működő jeladó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kommunikációs jellemzők
Átviteli frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típusa: Mindenirányú
Kommunikációs protokoll: Zigbee green power 2.4 GHz-en, IEEE 802.15.4 szabványnak megfelelően
Maximális érzékelési távolság: 100 m szabad térben, 25 m jeladó műanyag dobozban és vevő fém burkolatban, 300 m jeladó XAL D típusú dobozban, vevő fém burkolatban és relay-antenna használatával
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna nyereség: 0 dBi
Válaszidő: < 2 ms
Adóteljesítmény: 3 mW
Fizikai tulajdonságok
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: rugós visszatérésű nyomógomb jeladóval
Kezelőelem profilja: Fehér sík
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes út)
Működtetési erő: 10 N C/O villamos állapot változtatásához
Környezeti specifikációk
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on kondenzáció nélkül
IP védettségi fokozat: IP66, IP67, IP69, IP69K (előlap) IEC 60529 szerint
IK ütésállósági fokozat: IK03 IEC 50102 szerint
Mechanikai élettartam: 1000000 ciklus
Tanúsítványok és megfelelőségek
Szabványoknak megfelelőség: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádió megfelelőség: ANATEL, ARIB T66, FCC, ICASA, RSS
Terméktanúsítványok: CSA, C-Tick, GOST, BT 2006/95/EC, UL
Direktívák: 1999/5/EC - R&TTE direktíva, 2004/108/EC - elektromágneses kompatibilitás
