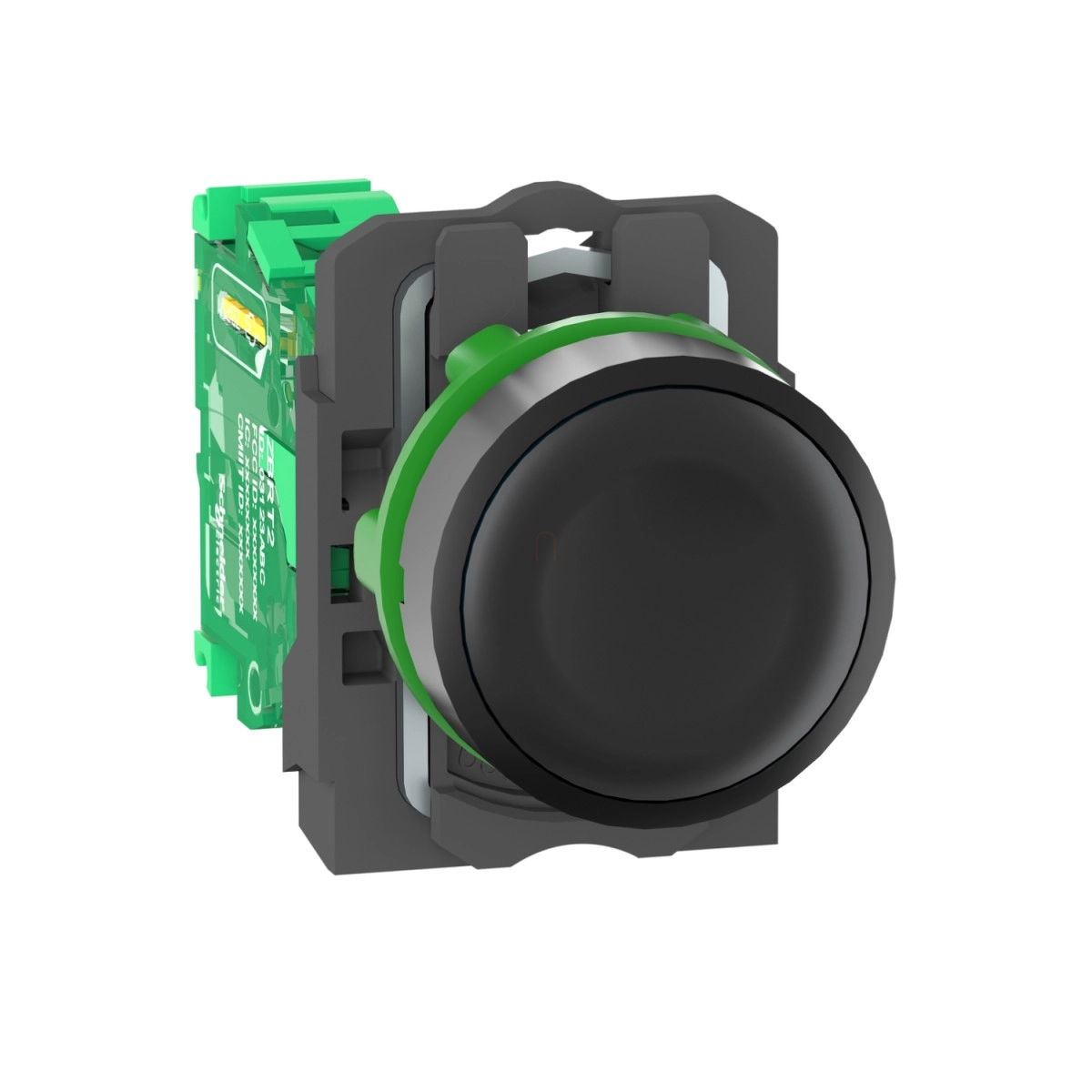

A Schneider Electric Harmony XB5R sorozat ZB5RTA2 típusú vezeték nélküli és elem nélküli nyomógombja egy innovatív ipari vezérlőeszköz, amely forradalmasítja a gépek és berendezések kezelését. Ez a fekete, műanyag burkolatú, 22 mm átmérőjű nyomógomb rugóvisszatérítésű kialakítással rendelkezik, így ideális választás olyan környezetekbe, ahol megbízható és gyors működés szükséges.
A ZB5RTA2 transzmitter egyik legfontosabb előnye, hogy teljesen vezeték nélküli és nem igényel elemet a működéséhez. A nyomógomb lenyomásakor keletkezett mechanikai energia elegendő a jel továbbításához, ami jelentősen csökkenti a karbantartási igényt és növeli a megbízhatóságot. A készülék 2405 MHz-es frekvencián kommunikál, és a Zigbee green power protokollt használja (IEEE 802.15.4 szabványnak megfelelően), ami energiahatékony és stabil kapcsolatot biztosít. Az omnidirekcionális antenna kialakítás miatt a jel minden irányba egyenletesen terjed, maximalizálva a hatótávolságot.
A hatótávolság tekintetében kiemelkedő teljesítményt nyújt: szabad térben akár 100 méteres távolságig használható, míg különböző típusú akadályok esetén (üveg, gipsz, tégla, beton, fém) a hatótávolság csökkenhet. A készülék rendkívül gyors - mindössze 2 ms-os reakcióidővel rendelkezik, így kritikus alkalmazásokban is megbízhatóan használható. A 16 rendelkezésre álló csatorna lehetővé teszi több eszköz egyidejű használatát anélkül, hogy interferenciát okoznának. Az O-QPSK modulációs technika és az 5 MHz-es sávszélesség biztosítja a stabil és megbízható adatátvitelt.
A ZB5RTA2 nyomógomb kiemelkedő mechanikai tulajdonságokkal rendelkezik: 1000 mm szabad esés ellen védett az IEC 60068-2-32 szabványnak megfelelően, és lenyűgöző, 1 millió ciklus mechanikai élettartammal büszkélkedhet. A termék kivételes környezeti ellenállóképességgel rendelkezik: -40°C és +70°C közötti hőmérséklet-tartományban üzemeltethető, valamint IP66, IP67, IP69 és IP69K védettséggel rendelkezik az előlapi részen, ami teljes por elleni védelmet és különböző szintű víz elleni védelmet biztosít. Az IK03 besorolás szerint ütésálló kialakítással rendelkezik. A készülék kiváló elektromágneses kompatibilitással rendelkezik, és számos szabványnak megfelel, köztük a CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1 és UL 508 előírásoknak.
Schneider Electric Harmony XB5R - ZB5RTA2 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Vezeték nélküli és elem nélküli transzmitter
Rövid név: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kommunikációs jellemzők
Átviteli frekvencia: 2405 MHz
Sugárzási osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Maximális érzékelési távolság: 100 m szabad térben, 25 m műanyag dobozban lévő adó és fém burkolatban lévő vevő esetén
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szabvány szerint
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antennaerősítés: 0 dBi
Beépítési mélység: 42 mm
Mechanikai jellemzők
Működtető típusa: Rugóvisszatérítésű nyomógomb adóval
Működtető profilja: Fekete, süllyesztett
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes elmozdulás)
Működtetési erő: 10 N C/O elektromos állapotváltozáshoz
Mechanikai robusztusság: 1000 mm szabadeséssel szembeni ellenállás az IEC 60068-2-32 szerint
Mechanikai tartósság: 1000000 ciklus
Környezeti jellemzők
Működési hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 95% -40...70 °C között, páralecsapódás nélkül
IP védettségi fokozat: IP66, IP67, IP69, IP69K (előlapi rész) az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Ellenállóképesség
Ütésállóság: 25 gn (időtartam = 6 ms) 6000 ütésre az IEC 60068-2-27 szerint, 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f = 11...500 Hz) az IEC 60068-2-6 szerint, +/- 10 mm (f = 2...11 Hz) az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványoknak való megfelelés: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádió megfelelőség: ANATEL, ARIB T66, FCC, ICASA, RSS
Termék tanúsítványok: BT 2006/95/EC, C-Tick, CSA, UL, GOST
