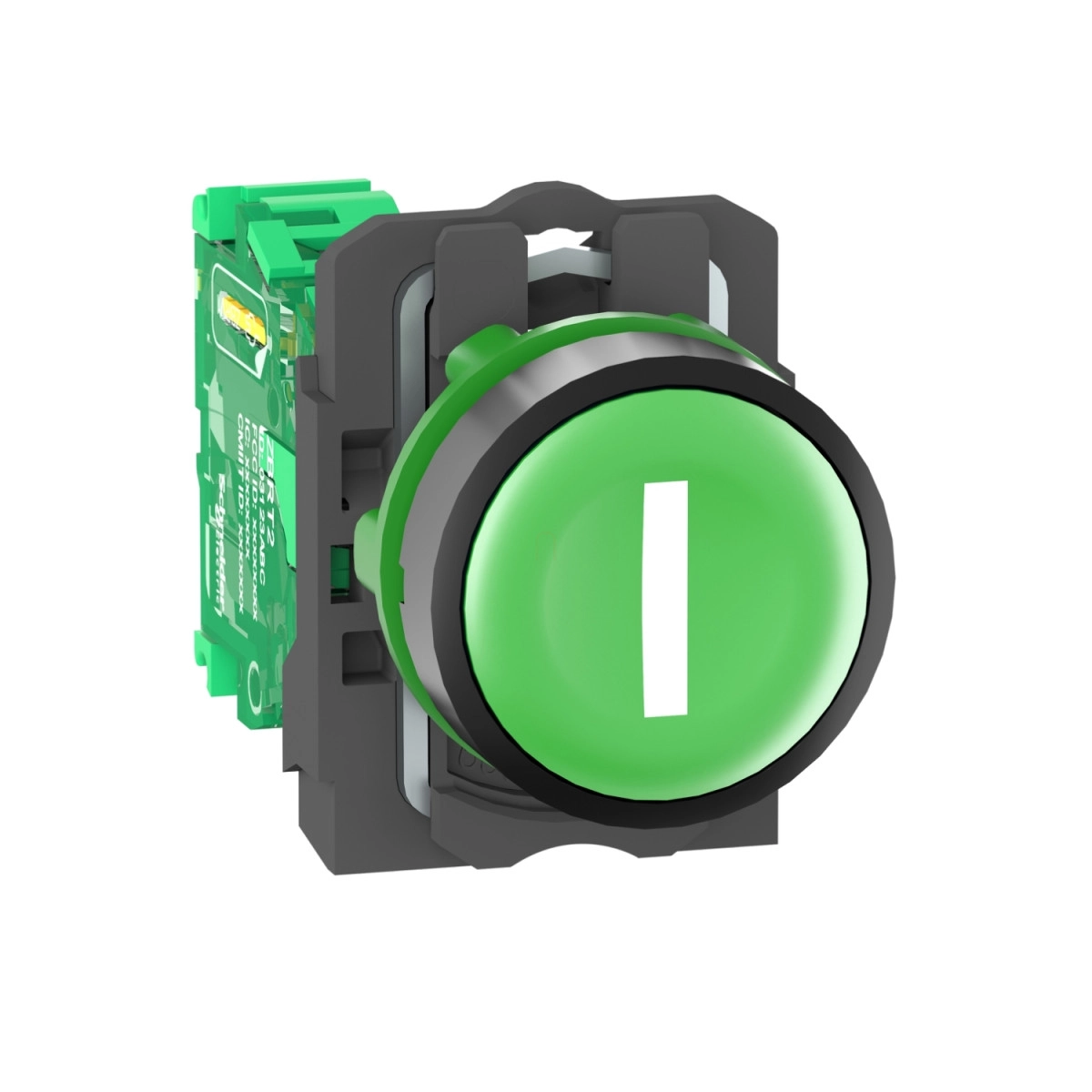

A Schneider Electric Harmony XB5R termékcsalád ZB5RTA331 vezeték nélküli és elem nélküli nyomógombja egy innovatív ipari vezérlőeszköz, amely forradalmasítja az ipari automatizálást. Ez a zöld, műanyag kialakítású, 22 mm átmérőjű, rugós visszatérésű nyomógomb, fehér "I" jelöléssel ideális választás olyan környezetekbe, ahol rugalmas vezérlési megoldásokra van szükség kábelezési nehézségek nélkül.
A ZB5RTA331 különlegessége, hogy nem igényel elemeket vagy vezetékezést a működéséhez. A nyomógomb mechanikai energiáját alakítja át a jeladáshoz szükséges elektromos energiává, így karbantartásmentes működést biztosít. A 2405 MHz-es frekvencián kommunikáló jeladó a Zigbee Green Power protokollt használja, amely megfelel az IEEE 802.15.4 szabványnak. A transzmitter mindössze 1 mW maximális teljesítményfelvétellel és 3 mW kimenő teljesítménnyel működik, ezzel minimalizálva az energiafelhasználást.
A nyomógomb akár 100 méter hatótávolsággal rendelkezik szabad térben, ami kivételesen rugalmas telepítést tesz lehetővé. Fém dobozban elhelyezve is 25 méteres hatótávolságot biztosít, míg relay-antenna használatával ez akár 300 méterre is növelhető. Fontos figyelembe venni, hogy a különböző építőanyagok csökkenthetik a hatótávolságot: üvegablakok esetén 10-20%-kal, gipszfalaknál 30-45%-kal, téglafalak esetén 60%-kal, betonfalak esetén 70-80%-kal, míg fémszerkezeteknél 50-100%-kal is csökkenhet a jel erőssége. A kommunikációs rendszer 16 csatornát használ és O-QPSK modulációs technikát alkalmaz 5 MHz-es sávszélességgel.
A termék robusztus kialakítású, IP66, IP67, IP69 és IP69K védettséggel rendelkezik a frontoldalon, ami kiemelkedő védelmet biztosít por és víz ellen. Az IK03 ütésállósági fokozat további mechanikai védelmet nyújt. A rendkívüli megbízhatóságot 1 millió kapcsolási ciklus garantálja. A nyomógomb ellenáll a szélsőséges körülményeknek, akár -40°C és +70°C közötti hőmérsékleten is megbízhatóan működik, 95%-os relatív páratartalom mellett, kondenzáció nélkül. Kiváló rezgés- és ütésállósággal rendelkezik, ami ipari környezetben is hosszú élettartamot biztosít.
Harmony XB5R ZB5RTA331 műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elem nélküli jeladó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Jeladó frekvencia: 2405 MHz
Emissziós osztály: 5M00G7W
Antenna típusa: Mindenirányú
Kiegészítő jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű nyomógomb jeladóval
Működtető profilja: Zöld süllyesztett, I (fehér)
Max. teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antennaerősítés: 0 dBi
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes út)
Működtető erő: 10 N C/O elektromos állapotváltás
Kommunikáció
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szerint
Maximális érzékelési távolság: 100 m szabad térben, 25 m jeladó műanyag XAL D dobozban és vevő fém burkolatban, 300 m jeladó XAL D dobozban, vevő fém burkolatban relay-antenna használatával
Vételezési idő: 2 ms
Válaszidő: < 2 ms
Kibocsátási teljesítmény: 3 mW
Környezeti jellemzők
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on kondenzáció nélkül
IP védettségi fokozat: IP66, IP67, IP69, IP69K (előlap) IEC 60529 szerint
IK védettségi fokozat: IK03 IEC 50102 szerint
Mechanikai élettartam: 1000000 ciklus
