A Schneider Electric Harmony XB5R sorozatból származó ZB5RTA4 egy innovatív, vezeték nélküli és elemmentes nyomógomb, amely forradalmasítja a hagyományos kapcsolóelemek telepítését és használatát. Ez a modern műszaki megoldás tökéletes választás olyan környezetben, ahol a kábelezés nehézkes vagy költséges lenne, mégis megbízható vezérlésre van szükség.

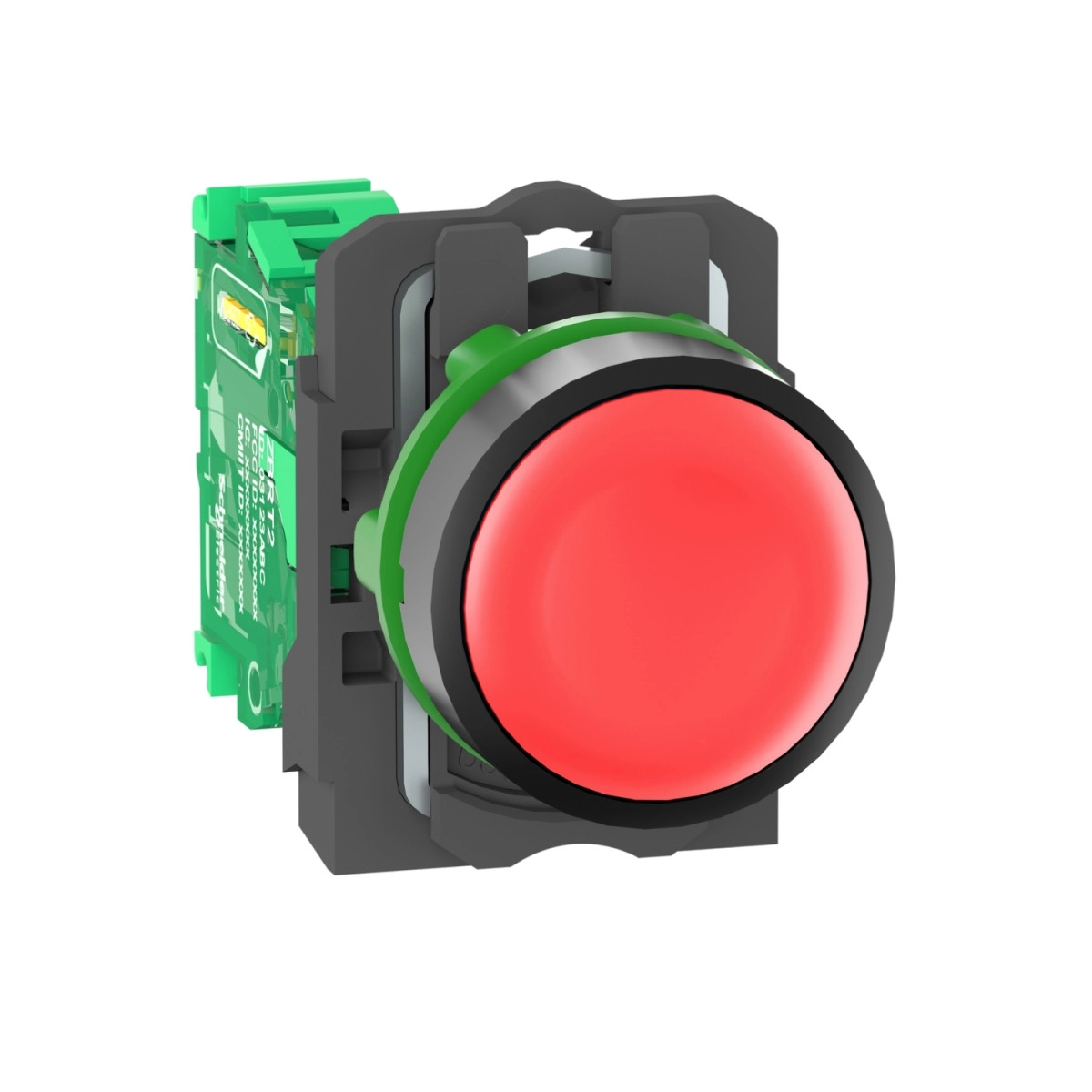

A ZB5RTA4 modell egy komplett, piros, kerek, rugós visszatérésű nyomógombot kínál 22 mm-es szabványos szerelőnyílásba. A termék különlegessége, hogy külső tápellátás és elem nélkül működik - a nyomógomb megnyomásakor keletkező mechanikai energia elegendő a vezeték nélküli jel továbbításához. Ez a zöld technológiai megoldás nem csupán környezetbarát, de jelentősen csökkenti a karbantartási igényt is, hiszen nincs szükség elemcserére vagy akkumulátor töltésére. A sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkező nyomógomb kezelése egyszerű és intuitív, miközben robusztus kialakítása ipari környezetben is tartós működést biztosít.
A ZB5RTA4 nyomógomb 2405 MHz-es frekvenciasávban, 16 különböző csatornán kommunikál a vevőegységgel, amely külön beszerzendő. A beépített omnidirekcionális antenna és a Zigbee green power protokoll (IEEE 802.15.4 szabvány szerint) gondoskodik a megbízható jelátvitelről. A jel hatótávolsága ideális körülmények között akár 100 méter is lehet szabad térben, míg fém burkolatba szerelve és vevővel kombinálva 25 méteres hatótávolság érhető el. Relé-antenna használatával ez 300 méterre növelhető. Fontos megjegyezni, hogy a jelátvitel hatékonyságát különböző anyagok eltérő mértékben csökkenthetik: üveg esetén 10-20%, gipszfal 30-45%, tégla 60%, beton 70-80%, fémszerkezet pedig 50-100% mértékű csillapítást okozhat. A készülék rendkívül gyors, 2 ms alatti válaszidővel rendelkezik, és maximális teljesítményfelvétele mindössze 1 mW.
A nyomógomb mechanikai robusztusságát jellemzi az IEC 60068-2-32 szabvány szerinti 1000 mm-es szabadesés-ellenállás, valamint az 1 millió ciklust meghaladó élettartam. A termék széles üzemeltetési hőmérséklettartományban (-40...70 °C) használható, és ellenáll a szélsőséges környezeti hatásoknak is, amit az IP66, IP67, IP69 és IP69K védettségi fokozatok garantálnak. Ütésállósága IK03 szintű, rezgésállósága pedig az IEC 60068-2-6 szabványnak megfelelően 5 gn (f= 11...500 Hz) és +/- 10 mm (f= 2...11 Hz). A nyomógomb mechanikai tulajdonságai között említendő még a 4,3 mm-es teljes mozgási út és a 10 N működtetési erő. A termék kompakt méretekkel rendelkezik: beépítési mélysége 42 mm, CAD szerinti teljes magassága 41,5 mm, szélessége 30 mm, mélysége pedig 43 mm. A szerelés egyszerű, a nyomógomb rögzítése a fej alatt található anyával történik, 2-2,4 N.m nyomatékkal.
Harmony XB5R ZB5RTA4 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elemmentes jeladó
Rövid eszköznév: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kommunikációs jellemzők
Átviteli frekvencia: 2405 MHz
Emissziós osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Kommunikációs port protokollja: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szabványnak megfelelően
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna erősítés: 0 dBi
Maximális érzékelési távolság: 100 m szabad térben, 25 m jeladó műanyag dobozban (XAL D típusú) és vevő fém burkolatban, 300 m jeladó XAL D dobozban, vevő fém burkolatban és relé-antenna használatával
Válaszidő: < 2 ms
Sugárzási teljesítmény: 3 mW
Fizikai jellemzők
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: rugós visszatérésű nyomógomb jeladóval
Kezelőszerv profilja: Piros süllyesztett
Beágyazási mélység: 42 mm
CAD szerinti teljes magasság: 41,5 mm
CAD szerinti teljes szélesség: 30 mm
CAD szerinti teljes mélység: 43 mm
Működési út: 4,3 mm (teljes út)
Működtetési erő: 10 N C/O elektromos állapotváltás
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on kondenzáció nélkül
IP védettségi fokozat: IP66 (előlap), IP67 (előlap), IP69 (előlap), IP69K (előlap) az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Mechanikai élettartam: 1000000 ciklus
Tanúsítványok és megfelelőség
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádiós megfelelőség: ANATEL, ARIB T66, FCC, ICASA, RSS
Termék tanúsítványok: BT 2006/95/EC, UL, GOST, CSA, C-Tick
Irányelvek: 1999/5/EC - R&TTE irányelv, 2004/108/EC - elektromágneses kompatibilitás
