A Schneider Electric Harmony XB5R sorozatába tartozó ZB5RTA432 vezeték nélküli és elem nélküli nyomógomb egy innovatív, modern vezérlési megoldás, amely tökéletes választás olyan ipari környezetben, ahol a vezetékezés problémás vagy költséges lenne. Ez a termék egy átgondolt fejlesztés eredménye, amely egyesíti a kényelmet, megbízhatóságot és a környezettudatos tervezést.

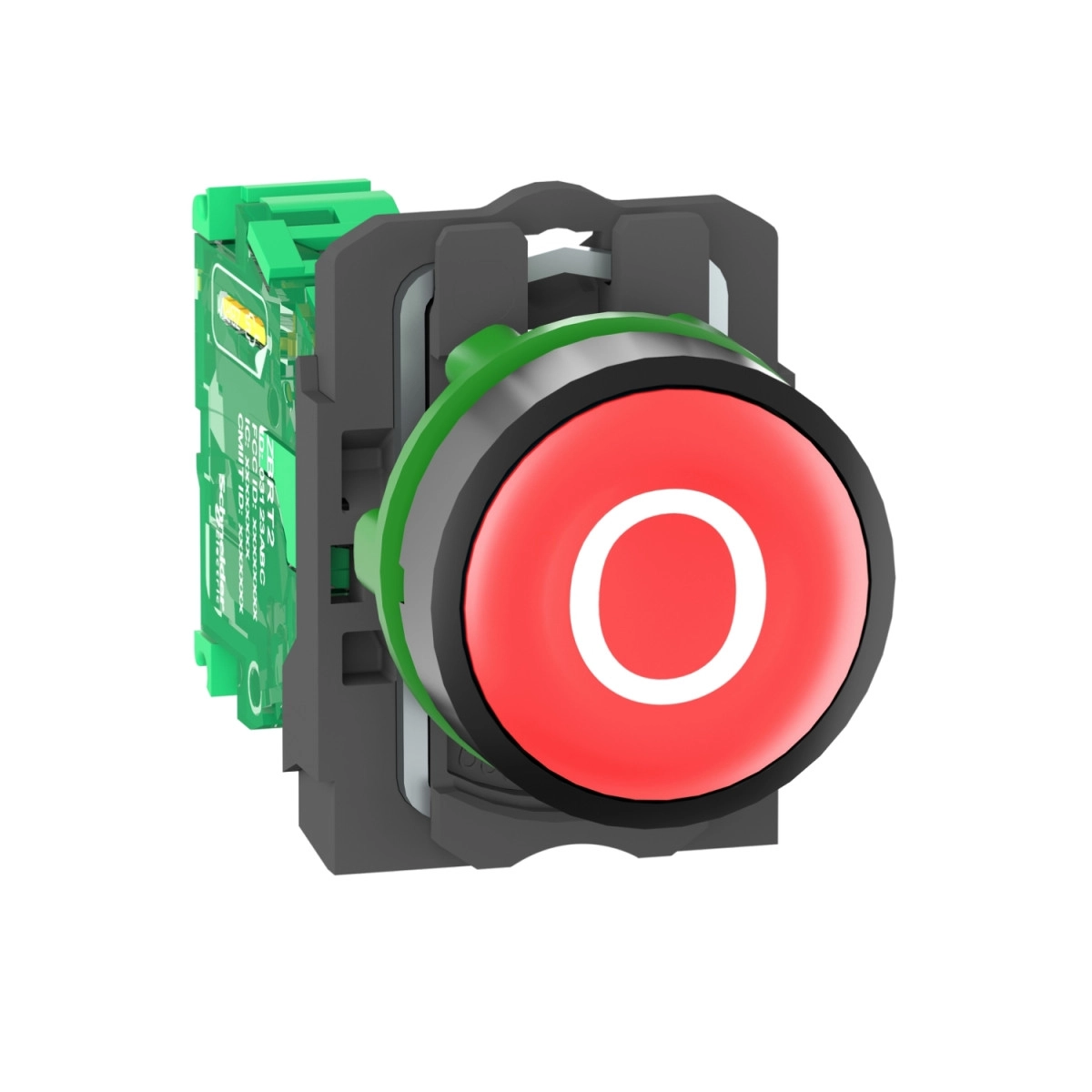

A ZB5RTA432 egy piros színű, O (fehér) jelölésű, rugós visszatérésű nyomógomb, amely 22 mm-es szabványos szerelőnyílásba illeszthető. A nyomógomb különlegessége, hogy működéséhez nem igényel sem vezetékezést, sem elemet, hiszen a nyomáskor keletkező mechanikai energia elégséges a vezeték nélküli jel kibocsátásához. A gomb működtetéséhez mindössze 10 N erő szükséges, az útja pedig 4,3 mm a teljes lenyomáshoz. A sötétszürke műanyag keretben elhelyezett, piros színű nyomógomb könnyen felismerhető és jól látható ipari környezetben is.
A kommunikációs technológia terén a ZB5RTA432 a 2,4 GHz-es Zigbee green power protokollt használja, amely megfelel az IEEE 802.15.4 szabványnak. A 2405 MHz-es frekvencián működő, omnidirekcionális antennával rendelkező adó 3 mW kimeneti teljesítménnyel rendelkezik, és 16 különböző csatornán kommunikálhat, ami biztosítja a zavarmentes jeltovábbítást. A jel modulációja O-QPSK technológiával történik, 5 MHz sávszélességgel. Az adatátvitel rendkívül gyors, hiszen az érzékelési idő mindössze 2 ms, a válaszidő pedig kevesebb mint 2 ms.
A hatótávolság tekintetében a ZB5RTA432 akadálymentes, szabad területen akár 100 méteres távolságra is képes jelet továbbítani. Ha a vevő fém burkolatban van, és az adó műanyag dobozban (XAL D típusú), akkor is 25 méteres hatótávolság érhető el. Amennyiben relé-antennát is használunk, a hatótávolság egészen 300 méterig növelhető. Fontos figyelembe venni, hogy a különböző akadályok csökkenthetik a hatótávolságot: üvegablakok 10-20%-kal, gipszfalak 30-45%-kal, téglafalak 60%-kal, betonfalak 70-80%-kal, míg a fémszerkezetek 50-100%-kal is csökkenthetik a jel erősségét.
A ZB5RTA432 rendkívül strapabíró kialakítással rendelkezik. Az IP66, IP67, IP69 és IP69K védettséggel ellátott előlap ellenáll a pornak és a víznek, így mosókonyhákban, élelmiszeripari környezetben vagy kültéren is biztonsággal használható. Az IK03 besorolás pedig biztosítja a mechanikai védelmet. A készülék -40 és +70 °C közötti hőmérséklettartományban használható, akár 95%-os relatív páratartalom mellett is (kondenzáció nélkül). Mechanikai tartóssága kiemelkedő, hiszen 1.000.000 kapcsolási ciklust is kibír, valamint ellenáll a 25g/6ms (6000 ütés), 30g/18ms és 50g/11ms félszinuszos gyorsulásoknak, illetve az 5g (f=11-500 Hz) és ±10 mm (f=2-11 Hz) rezgéseknek is.
Harmony XB5R ZB5RTA432 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Vezeték nélküli és elem nélküli adó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Átviteli frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típusa: Körsugárzó
Kiegészítő információk
Jelzőegység alakja: Kerek
Működtető típusa: rugós visszatérésű nyomógomb adóval
Működtető profil: Piros, süllyesztett, O (fehér)
Max. teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna erősítés: 0 dBi
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes út)
Működtetési erő: 10 N C/O elektromos állapot változás
Mechanikai robusztusság: 1000 mm-es szabadesési ellenállás IEC 60068-2-32 szerint
Kommunikációs jellemzők
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en IEEE 802.15.4 szerint
Maximális érzékelési távolság: 100 m szabad térben, 25 m adó műanyag dobozban, vevő fém burkolatban, 300 m adó XAL D dobozban, vevő fém burkolatban és relé-antenna használatával
Érzékelési idő: 2 ms
Válaszidő: < 2 ms
Kibocsátási teljesítmény: 3 mW
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Környezeti jellemzők
Környezeti működési hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on kondenzáció nélkül
IP védettségi szint: IP66, IP67, IP69, IP69K (előlap) IEC 60529 szerint
IK védettségi szint: IK03 IEC 50102 szerint
Mechanikai tartósság: 1000000 ciklus
Ütésállóság: 25 gn (időtartam = 6 ms) 6000 ütésre IEC 60068-2-27 szerint, 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 11...500 Hz) IEC 60068-2-6 szerint, +/- 10 mm (f= 2...11 Hz) IEC 60068-2-6 szerint
Elektromágneses kompatibilitás
Elektrosztatikus kisülés immunitási teszt: 8 kV (szabad levegőben, szigetelő részeken) IEC 61000-4-2 szerint, 4 kV (érintkezéssel, fém részeken) IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 20 V/m (80...3000 MHz) IEC 61000-4-3 szerint, 6 V/m (3000...6000 MHz, távolság = 20 m) IEC 61000-4-3 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Termék tanúsítványok: C-Tick, UL, CSA, GOST
Rádió megegyezések: ANATEL, ARIB T66, FCC, ICASA, RSS
