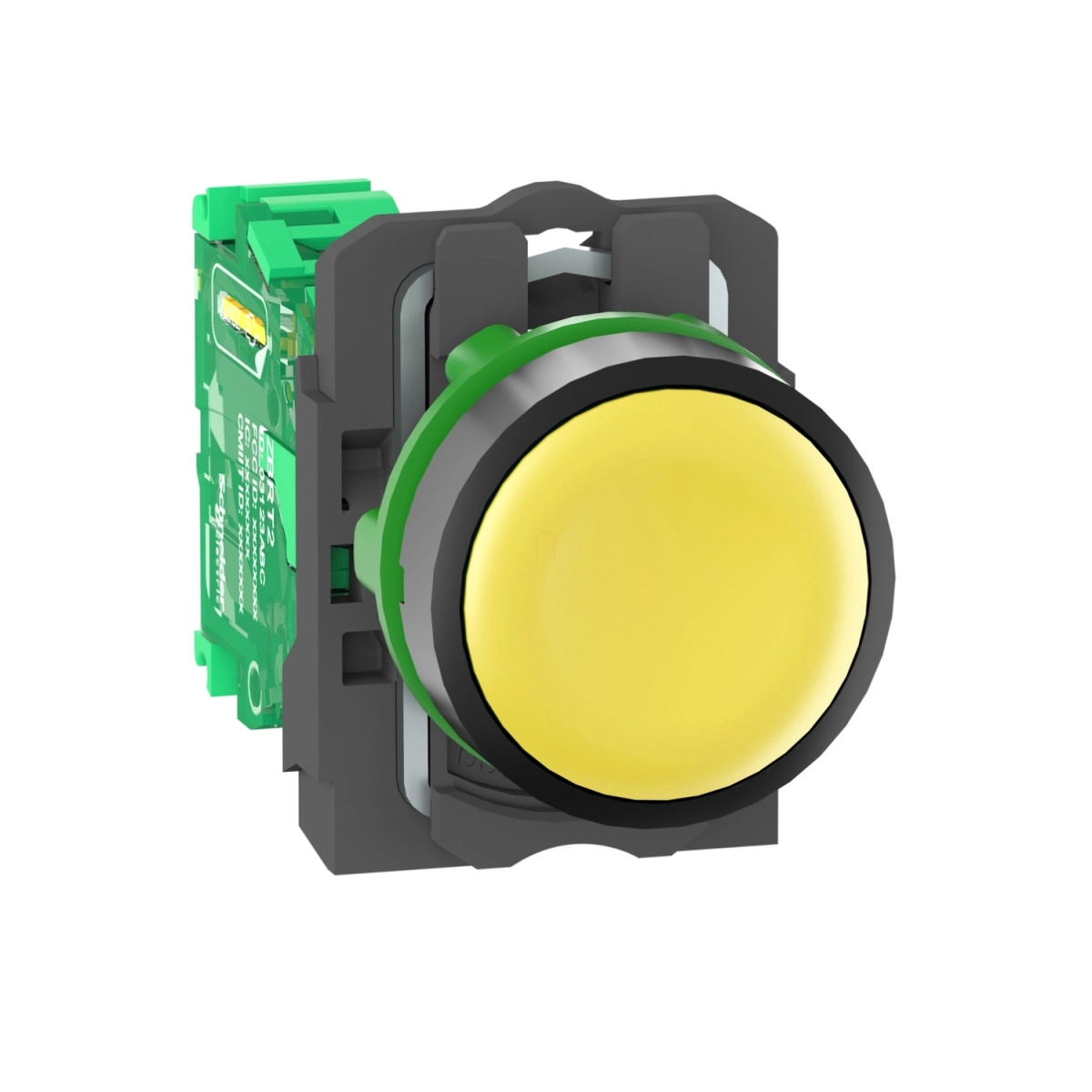

A Schneider Electric Harmony XB5R sorozatának ZB5RTA5 típusú vezeték nélküli és elemmentes nyomógombja innovatív megoldást kínál a modern ipari vezérlőrendszerekhez. Ez a kompakt, 22 mm átmérőjű, sárga színű műanyag nyomógomb rugós visszatérésű működtetéssel rendelkezik, így tökéletes választás olyan környezetekbe, ahol a hagyományos vezetékes megoldások nehezen kivitelezhetők vagy költségesek lennének.
A ZB5RTA5 nyomógomb működéséhez nem igényel elemet vagy külső tápellátást, a gomb megnyomásakor keletkező mechanikai energia elegendő a jelátvitelhez. Ez jelentősen csökkenti a karbantartási igényt és a környezeti terhelést. A Zigbee green power protokollt használja 2.4 GHz-es frekvencián, az IEEE 802.15.4 szabványnak megfelelően. A nyomógomb maximális érzékelési távolsága ideális körülmények között akár 100 méter is lehet szabad térben, míg különböző akadályok (pl. falak vagy fémszerkezetek) esetén ez az érték csökken. Fontos tudni, hogy a nyomógomb használatához megfelelő vevőegység szükséges, amely nem része a csomagnak.
A termék műszaki paramétereit tekintve kiemelkedő a megbízhatósága és strapabírása. Omnidirekcionális antennával, 16 csatornával és O-QPSK modulációs technikával rendelkezik. Az adatátviteli frekvencia 2405 MHz, és a maximális teljesítményfelvétel mindössze 1 mW. A jelátviteli osztály 5M00G7W, a sávszélesség 5 MHz, az antennaerősítés pedig 0 dBi. Az eszköz rendkívül gyors válaszidővel rendelkezik, kevesebb mint 2 milliszekundum alatt reagál, és az adatátviteli teljesítménye 3 mW.
A ZB5RTA5 nyomógomb kiemelkedő védelmi tulajdonságokkal rendelkezik. Az előlapi rész IP66, IP67, IP69 és IP69K védelemmel bír az IEC 60529 szabvány szerint, így por és víz ellen is kiváló védelmet nyújt. Ütésállósága IK03 besorolású az IEC 50102 szabványnak megfelelően. A működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A relatív páratartalom tekintetében 95%-os értékig használható kondenzáció nélkül.
A termék mechanikai tartóssága figyelemre méltó, akár 1 millió kapcsolási ciklust is kibír. Rezgésállósága 5 gn (f= 11...500 Hz) és +/- 10 mm (f= 2...11 Hz) az IEC 60068-2-6 szerint. Ütésállósága többféle teszt alapján is igazolt: 25 gn (időtartam = 6 ms) 6000 ütésig, 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Elektromágneses összeférhetőségi vizsgálatok alapján ellenáll a 8 kV-os elektrosztatikus kisülésnek szigetelő részeken (IEC 61000-4-2), a 4 kV-os elektrosztatikus kisülésnek fém részeken (IEC 61000-4-2), valamint a 20 V/m (80...3000 MHz) és a 6 V/m (3000...6000 MHz, távolság = 20 m) elektromágneses mezőknek (IEC 61000-4-3).
Schneider Electric Harmony XB5R - ZB5RTA5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elemmentes jeladó
Eszköz rövid neve: XB5R
Előlapi gyűrű anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Vezeték nélküli jellemzők
Átviteli frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna erősítés: 0 dBi
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en, IEEE 802.15.4 szabványnak megfelelően
Maximális érzékelési távolság: 100 m szabad térben, 25 m jeladó műanyag dobozban és vevő fém burkolatban, 300 m jeladó XAL D típusú dobozban, vevő fém burkolatban és relé-antenna használatával
Válaszidő: < 2 ms
Kibocsátási teljesítmény: 3 mW
Működtetési jellemzők
Kezelőgomb típusa: Rugós visszatérésű nyomógomb jeladóval
Kezelőelem profilja: Sárga, süllyesztett
Jelzőegység fejének alakja: Kerek
Maximális teljesítményfelvétel: 1 mW
Működési út: 4,3 mm (teljes út)
Működtetési erő: 10 N C/O elektromos állapot váltáshoz
Mechanikai jellemzők
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 1000000 ciklus
Mechanikai robusztusság: Szabadeséssel szembeni ellenállás 1000 mm, IEC 60068-2-32 szabványnak megfelelően
Környezeti feltételek
Működési hőmérséklet-tartomány: -40...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP66, IP67, IP69, IP69K (előlap) az IEC 60529 szabvány szerint
IK védettség: IK03 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádiós megfelelőség: ANATEL, ARIB T66, FCC, ICASA, RSS
