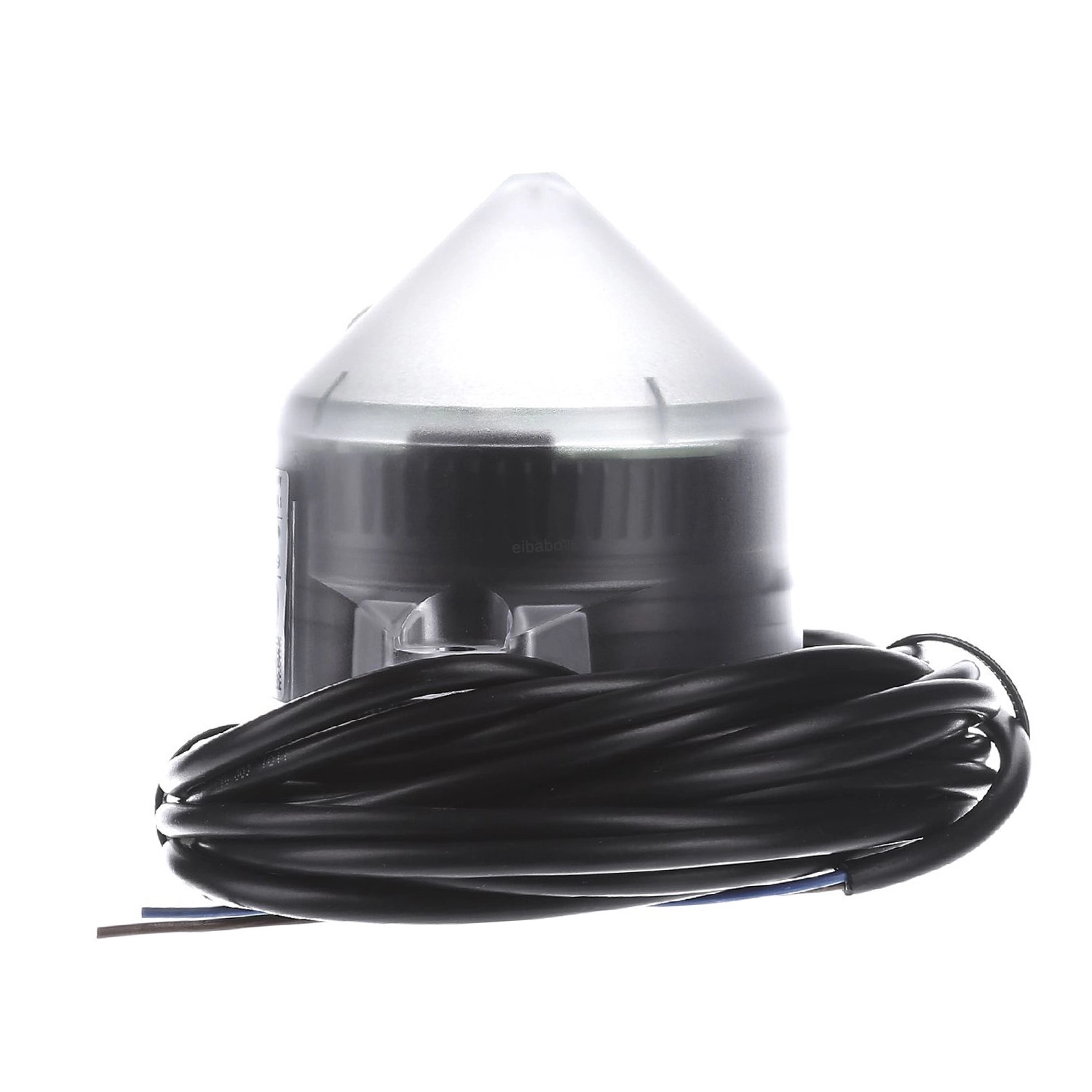

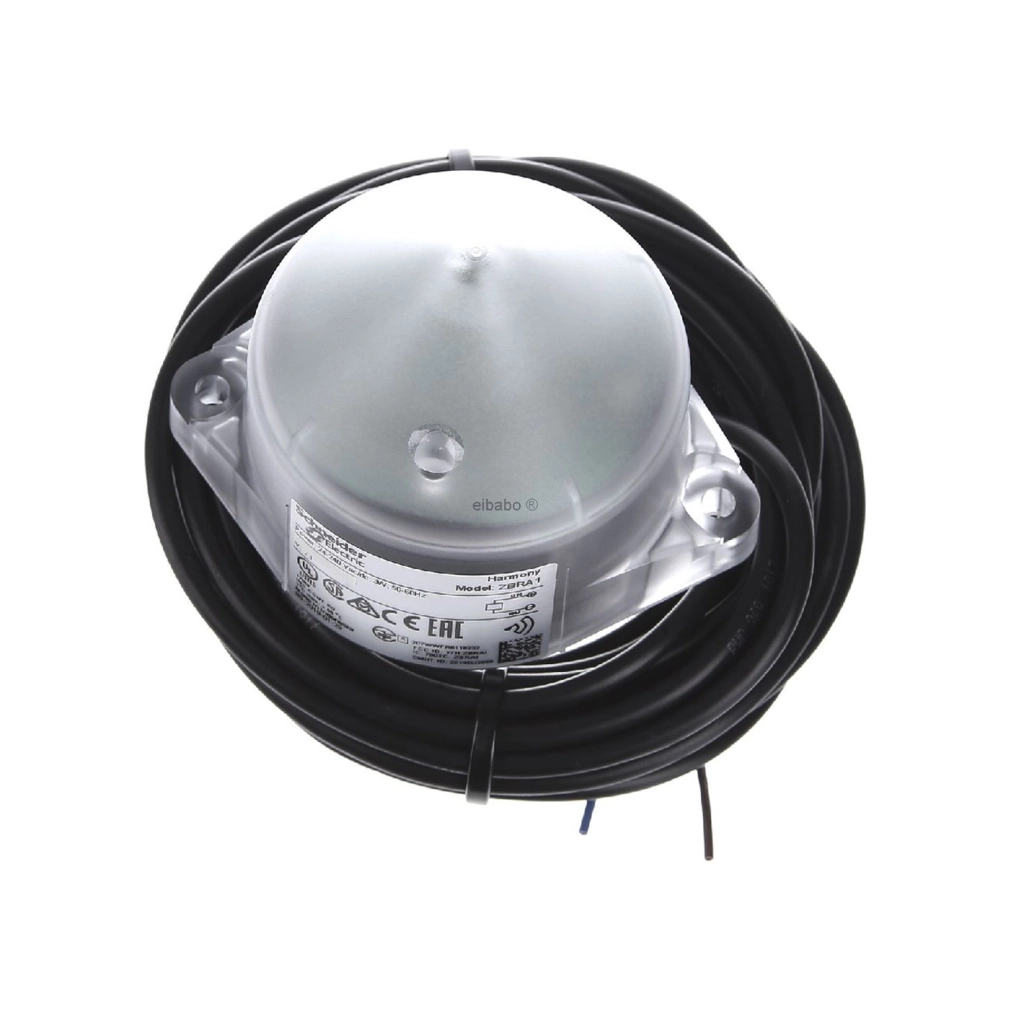

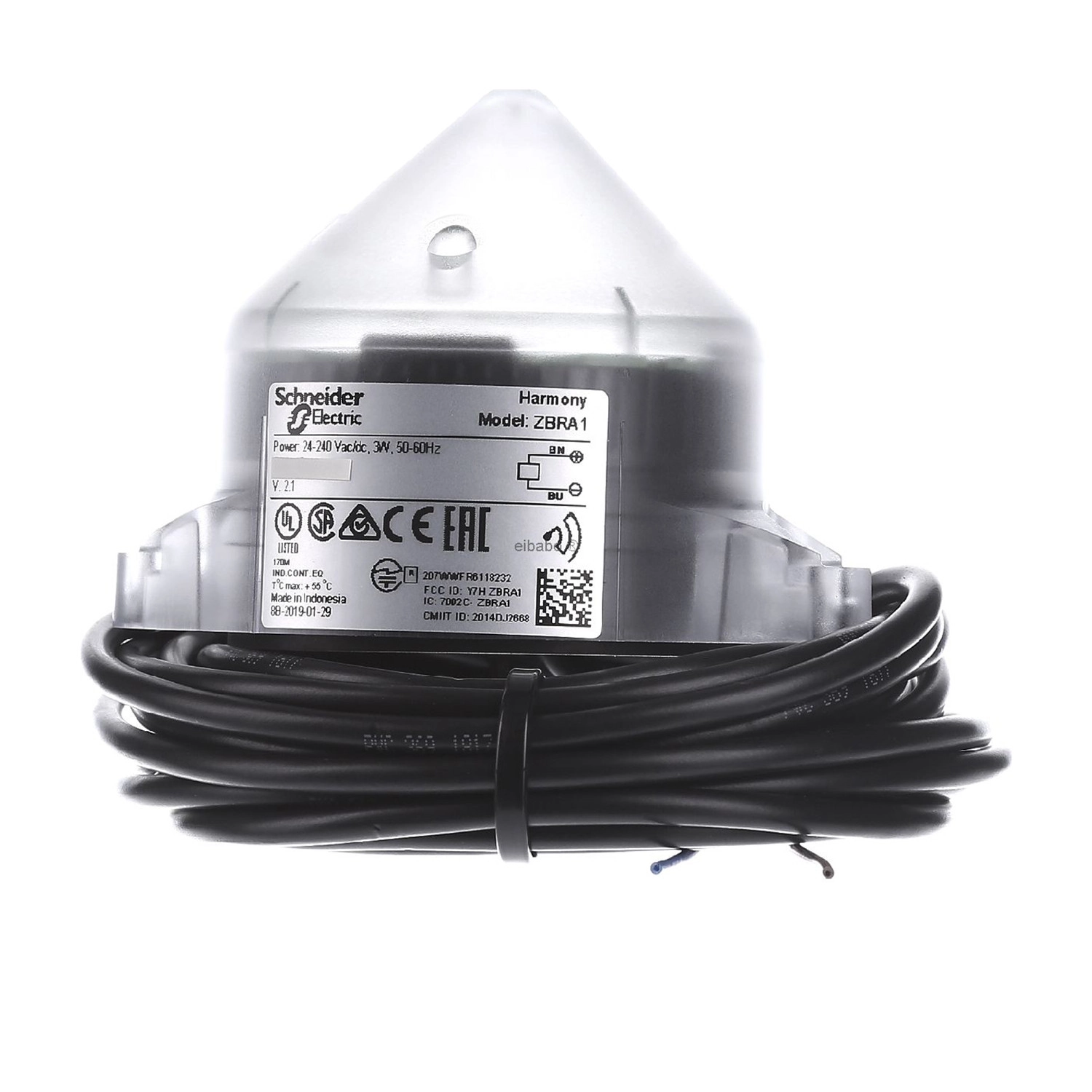

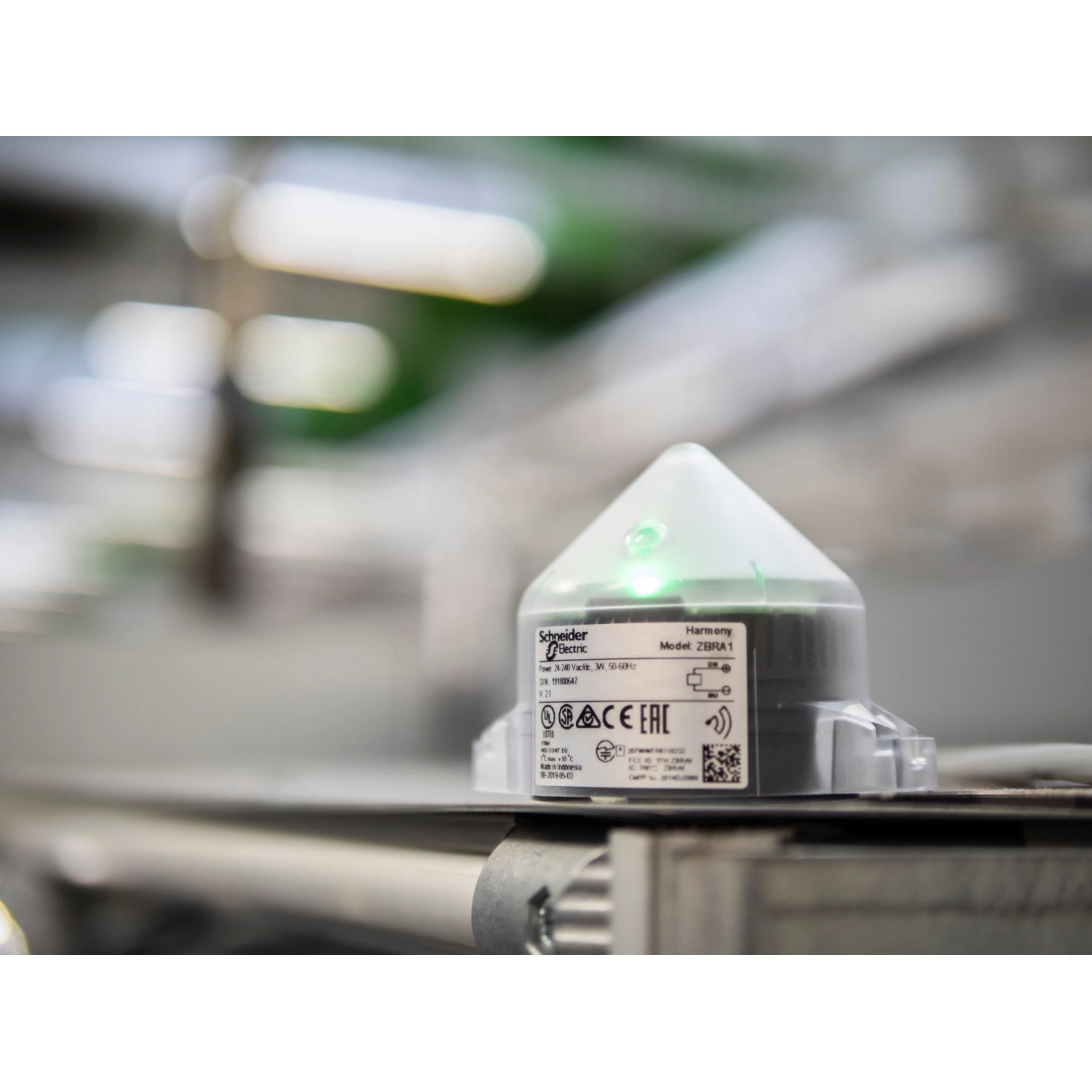

Schneider Electric Harmony XB5R - ZBRA1 - átjátszó antenna ZBR vevőhöz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZBRA1 relay antenna kimagasló kommunikációs képességekkel rendelkezik, hiszen a Zigbee green power protokoll szerint működik 2,4 GHz-en, az IEEE 802.15.4 szabványnak megfelelően. Az omnidirekcionális antenna típusával és 0 dBi antenna erősítésével a lehető legjobb lefedettséget biztosítja. A maximális érzékelési távolság akár 300 méter is lehet, amennyiben a jeladó XAL D típusú dobozban, a vevő pedig fém burkolatban helyezkedik el és relay antennát használ. Ez kiemelkedő hatótávolságot biztosít még ipari környezetben is, ahol különböző akadályok csökkenthetik a jelátvitel hatékonyságát.
A ZBRA1 tápellátását tekintve rendkívül rugalmas, hiszen 24-240 V AC/DC feszültségtartományban működtethető, 50/60 Hz frekvencián, ami lehetővé teszi, hogy szinte bármilyen ipari környezetben alkalmazható legyen. A maximális teljesítményfelvétele mindössze 4 W, ami energiahatékony működést biztosít. Az eszköz üzemi pozíciója függőleges, és 2 LED-del rendelkezik, amelyek jelzik a bekapcsolt állapotot és a jelátvitelt. Az elektromos csatlakozás egy 5 méteres, rugalmas, 0,34 mm² keresztmetszetű, 2 eres kábelen keresztül történik, az IEC 60947-1 szabványnak megfelelően. A termék meghúzási nyomatéka 0,6 Nm, ami biztosítja a stabil rögzítést.
A ZBRA1 relay antenna kiemelkedően ellenálló a környezeti hatásokkal szemben, IP65 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami védelmet nyújt por és vízsugár ellen. Működési hőmérséklet-tartománya széles, a tárolási hőmérséklet -40 °C és +70 °C között lehet. A relatív páratartalom akár 90% is lehet -20 °C és +55 °C között, páralecsapódás nélkül, az ETSI EN 300 440-1 szabványnak megfelelően. Az eszköz önkioltó műanyagból készül, ami növeli a biztonságot. Rövidzárlat elleni védelmet 0,4 A-es gyors olvadóbiztosító nyújt. A készülék számos nemzetközi szabványnak és előírásnak felel meg, többek között rendelkezik CCC, UL, GOST, CSA, CE és C-Tick tanúsítványokkal, ami garantálja a megbízható működést különböző piacokon. A ZBRA1 relay antenna méreteit tekintve kompakt: 93 mm (3,66 in) széles, 67 mm (2,64 in) magas, és 91 mm (3,58 in) mély, ami megkönnyíti az elhelyezést különböző alkalmazásokban.
Harmony XB5R, Relay Antenna műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5R
Termék típusa: Vezeték nélküli és elemek nélküli termékcsalád
Eszköz rövidneve: ZBRA
Rendeltetés: Vezeték nélküli Schneider Electric ökoszisztéma eszközök
Vezérlőállomás alkalmazása: Adó-vevő (adás és vétel)
Burkolat alapjának színe: Fekete (RAL 9011)
Fedél színe: Átlátszó
Anyag: Polikarbonát
Kommunikációs paraméterek
Frekvencia: 2405 MHz adónál, 2405 MHz vevőnél
Kibocsátási osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szerint
Antenna erősítés: 0 dBi
Maximális érzékelési távolság: 300 m adó XAL D típusú dobozban, vevő fém burkolatban és relay-antenna használatával
Kibocsátási teljesítmény: 3 mW
Csatornák száma: 1
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Elektromos adatok
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz - 10...10 %
Maximális teljesítményfelvétel: 4 W AC/DC
Üzemi helyzet: Függőleges
Állapotjelző LED: 1 LED zöld a bekapcsolt állapothoz, 1 LED zöld a jeladási jelhez
Túlfeszültség kategória: III az IEC 60664-1 szerint
Névleges rövid idejű áramfrekvencia-állóság: 4 kV 50 Hz az IEC 60947-5-1 szerint
Névleges lökőfeszültség-állóság: 4 kV
Elektromos csatlakozás: 2 eres kábel 0,34 mm² - rugalmas - 5 m az IEC 60947-1 szerint
Meghúzási nyomaték: 0,6 N.m az IEC 60947-1 szerint
Burkolat anyaga: Önkioltó műanyag
Rövidzárlat elleni védelem: 0,4 A-es gyors olvadóbiztosító
Max. teljesítményfelvétel W-ban: 1 mW
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 90 % -20…55 °C-on, páralecsapódás nélkül az ETSI EN 300 440-1 szerint
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint 55 °C 0,1 m
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
IK védettségi fokozat: IK03 az IEC 62262 szerint
Megfelelőség és tanúsítványok
Rádióegyezmény: RSS, SRRC, ANATEL, ARIB T66, FCC, ICASA
Termék tanúsítványok: CCC, BT 2006/95/EC, UL, GOST, CSA, CE, C-Tick
Irányelvek: 1999/5/EC - R&TTE irányelv, 2004/108/EC - elektromágneses összeférhetőség
Mechanikai tulajdonságok
Rezgésállóság: +/-0,5 mm (f= 10…55 Hz) és 6 gn (f= 55…150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 6000 ütésre és 15 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Méretek
Nettó tömeg: 0,2 kg
