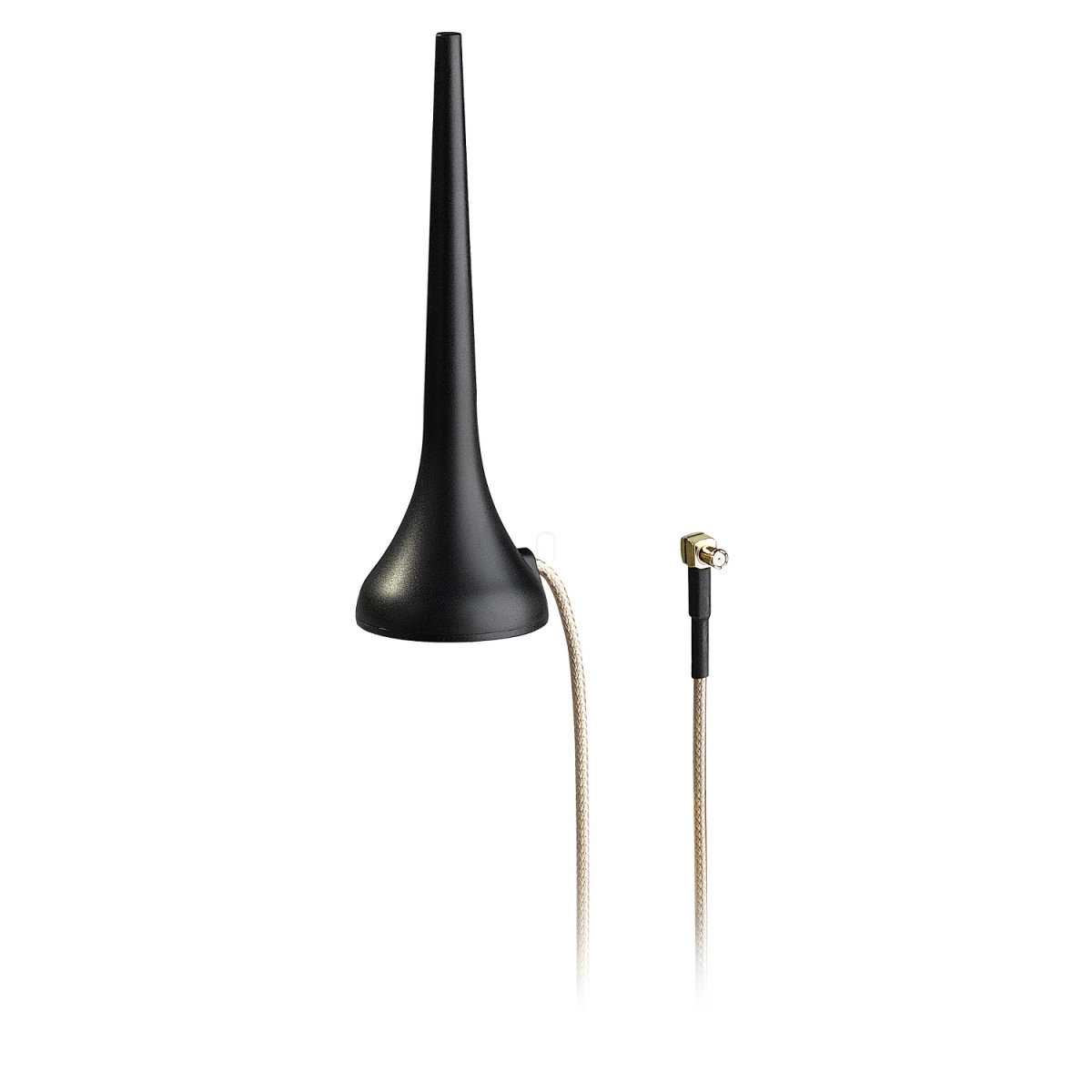

A Schneider Electric Harmony XB5R termékkínálatának ZBRA2 típusú külső antennája kifejezetten a vezeték nélküli és elemek nélküli megoldásokat kereső ipari környezetbe lett tervezve. Ez a praktikus kiegészítő tökéletes választás a ZBRN1 és ZBRN2 Harmony Hub vevőegységekhez, amelyekhez közvetlenül csatlakoztatható a mellékelt 2 méteres kábel segítségével. A termék egyetlen rádiófrekvenciás csatlakozóval rendelkezik, amely biztosítja a stabil kommunikációt a rendszer elemei között.
A ZBRA2 külső antenna fekete (RAL 9011) színű házban kapható, és a Harmony XB5R vezeték nélküli termékcsalád részeként kiváló megoldást jelent vezeték nélküli hozzáférési pontok kialakításához. Kommunikációs protokollja a Zigbee green power 2,4 GHz-en, amely megfelel az IEEE 802.15.4 szabványnak. Ez a megbízható protokoll garantálja a hatékony és biztonságos adatátvitelt a vezeték nélküli eszközök között, még ipari környezetben is. A csomag tartalmazza magát az antennát a 2 méteres kábellel együtt, így azonnal használatba vehető.
A ZBRA2 antenna műszaki paraméterei figyelemre méltóak: 50 Ohm bemeneti impedanciával rendelkezik, MCX női típusú csatlakozóval van ellátva, és 3 dBi antennanyereséget biztosít 83-100 Hz tartományban. Az egyik legfontosabb jellemzője a maximális érzékelési távolság, amely szabad térben akár 100 métert is elérhet a hozzáférési ponttól. Ezt a hatótávolságot természetesen befolyásolják a környezeti tényezők, mint például a különböző építőanyagok: üvegablak esetén 10-20%-os, gipszfal esetén 30-45%-os, téglafalak esetén 60%-os, betonfalak esetén 70-80%-os, míg fémszerkezetek esetén 50-100%-os jelerősség-csökkenéssel kell számolni. Érdemes figyelembe venni, hogy ha az adó fém burkolatban helyezkedik el, az körülbelül 10%-kal csökkenti a hatótávolságot.
A ZBRA2 külső antenna környezeti specifikációi is figyelemre méltóak: 90%-os relatív páratartalomig használható -20 és 55 °C közötti hőmérsékleten, kondenzáció nélkül, megfelelve az ETSI EN 300 440-1 szabványnak. Elektromos védelmi osztályát tekintve II. osztályú az IEC 61140 szabvány szerint, ami garantálja a biztonságos működést. A Schneider Electric ZBRA2 külső antenna az ipari automatizálás és épületgépészet területén ideális választás mindazoknak, akik megbízható, nagy hatótávolságú vezeték nélküli kommunikációt szeretnének megvalósítani, különösen olyan helyzetekben, ahol a vevőegység fém szekrényben vagy egyéb jelerősséget csökkentő környezetben helyezkedik el.
Schneider Electric Harmony XB5R - ZBRA2 - szekrényen kívüli antenai, ZBRN1/ZBRN2 vevőkhöz, elővezetékezett, 2m műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5R
Termék vagy komponens típusa: Vezeték nélküli és elemek nélküli termékcsalád
Eszköz rövid neve: ZBRA
Termék rendeltetése: Vezeték nélküli hozzáférési pont
Ház alapszíne: Fekete (RAL 9011)
Kiegészítő adatok
Kommunikációs port protokollja: Zigbee green power 2,4 GHz-en, megfelel az IEEE 802.15.4 szabványnak
Készlet összetétele: Antenna 2 m kábellel
Bemeneti impedancia: 50 Ohm
Csatlakozó típusa: MCX női
Antenna nyereség: 3 dBi 83-100 Hz-en
Maximális érzékelési távolság: 100 m hozzáférési pont szabad térben
Környezet
Relatív páratartalom: 90% -20...55 °C között, kondenzáció nélkül, megfelel az ETSI EN 300 440-1 szabványnak
Áramütés elleni védelmi osztály: II. osztály, megfelel az IEC 61140 szabványnak
Szerelés és távolságok
A hatótávolságot csökkentő tényezők:
- Üvegablak: 10...20%
- Gipszkarton fal: 30...45%
- Téglafal: 60%
- Betonfal: 70...80%
- Fémszerkezet: 50...100%
A hatótávolság csökken, ha az adó fém burkolatban helyezkedik el (csökkentési tényező: kb. 10%)
