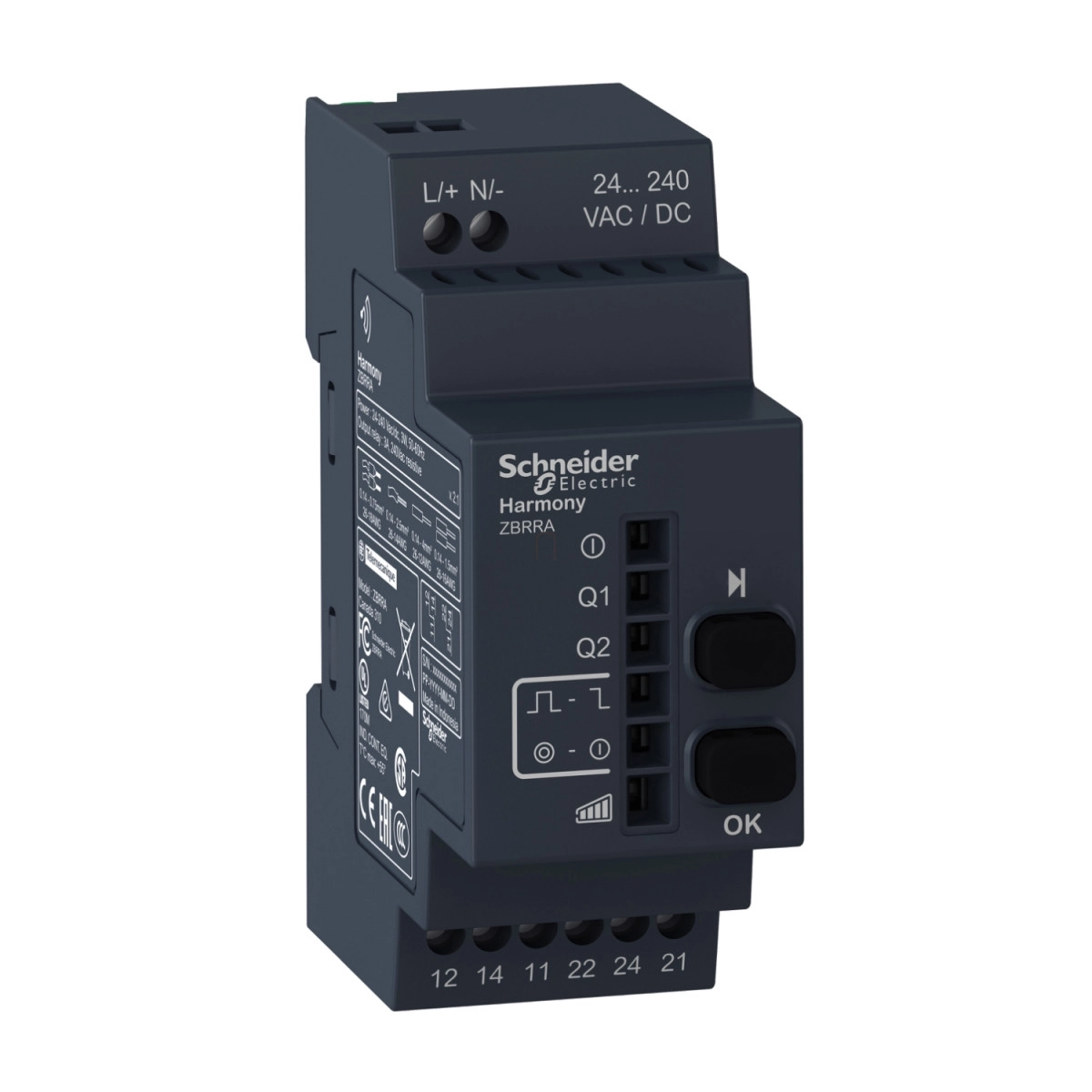

Schneider Electric Harmony XB5R - ZBRRA - konfigurálható vevőegység, 2 relé kimenet, monostabil/bistabil/stop - start, 24 - 240VAC/DC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony
Terméktípus: Programozható vevőegység
Eszköz rövidneve: ZBRRA
Termék specifikus alkalmazás: Illesztőfelület beavatkozó szervekhez
Modul funkciói: Bi-stabil, Monostabil, Stop/start
Reset idő: 2 ms késleltetés
Átviteli frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típus: Mindenirányú
Kiegészítő adatok
Névleges kimeneti áram: 0,3 A 48 V DC esetén az IEC 60947-5-1 szerint, 3 A 24 V DC esetén az UL 508 szerint, 1,5 A 240 V AC esetén az IEC 60947-5-1 szerint, 3 A 120 V AC esetén az IEC 60947-5-1 szerint, 3 A 240 V AC esetén az UL 508 szerint, 3 A 24 V DC esetén a CSA C22.2 No 14 szerint, 3 A 240 V AC esetén a CSA C22.2 No 14 szerint
Kimenet típusa: 2 relé
Kimeneti érintkezők: 2 váltóérintkező (C/O)
Be- és kimeneti szigetelés: Galvanikus szigetelés
Időkésleltetés tartomány: 0,5 s (tűrés: - 15...15 %)
Kapcsolási kapacitás VA-ban: 1250 VA
Maximum kapcsolási áram: 5 mA AC/DC
Maximum kapcsolási feszültség: 250 V AC/DC
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz - 10...10 %
Kommunikációs port protokoll: Zigbee green power 2.4 GHz-en az IEEE 802.15.4 szerint
Maximális érzékelési távolság: 100 m szabad térben, 25 m adó XAL D típusú műanyag dobozban és vevő fém burkolatban, 40 m adó XAL D típusú dobozban, vevő fém burkolatban és reléantenna használatával
Válaszidő: < 30 ms az adó kattintása után
Felhasználási kategória: AC-15: B300 az IEC 60947-5-1 szerint, DC-12 az IEC 60947-5-1 szerint
Elektromos jellemzők
Maximális teljesítményfelvétel: 4 W AC/DC
Megszakítási kapacitás: 15 W
Megszakítási kapacitás: 750 VA
Vezérlőáramkör frekvencia: 50...60 Hz +/- 10 %
Rövidzárlat védelem: 0,4 A gyors kioldású biztosíték
Működési helyzet: Bármilyen pozíció teljesítménycsökkenés nélkül
Mechanikai jellemzők
Ház anyaga: Önkioltó műanyag
Állapotjelző LED: 1 LED zöld a tápfeszültség jelzésére, 2 LED zöld a relé bekapcsolt állapotához, 2 LED zöld a funkció üzemmódhoz, 1 LED zöld és sárga a vételi jelhez
Szerelési lehetőség: 35 mm szimmetrikus DIN sín az IEC 60715 szerint, Szerelőlap
Méretek: 36 mm szélesség, 108 mm magasság, 75 mm mélység
Villamos szigetelési jellemzők
Névleges szigetelési feszültség: 250 V az IEC 60664-1 szerint
Szigetelési ellenállás: > 500 MOhm 500 V DC esetén az NF C 20-030 szerint
Névleges lökőfeszültség-állóság: 4 kV
Túlfeszültség kategória: II az IEC 60664-1 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-1
Rádió megfelelőség: RSS, SRRC, ANATEL, ARIB T66, FCC, ICASA
Termék tanúsítványok: C-Tick, CCC, CSA, UL, GOST
Jelölés: CE
Környezeti feltételek
IP védettségi fokozat: IP20 (ház) az IEC 60529 szerint, IP20 (csatlakozók)
Környezeti hőmérséklet tároláshoz: -40…70 °C
Relatív páratartalom: 90 % -20…55 °C között, kondenzáció nélkül az ETSI EN 300 440-1 szerint
Vibrációállóság: +/- 7,5 mm (f = 5...14 Hz) az IEC 60068-2-6 szerint, 2 gn (f = 8...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 16 ms) 6000 ütésre az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Ipari környezetben való zavartűrés az IEC 61000-6-2 szerint
Vezetett és sugárzott kibocsátás B osztály a CISPR 22 szerint
Tartósság
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 1000000 ciklus
