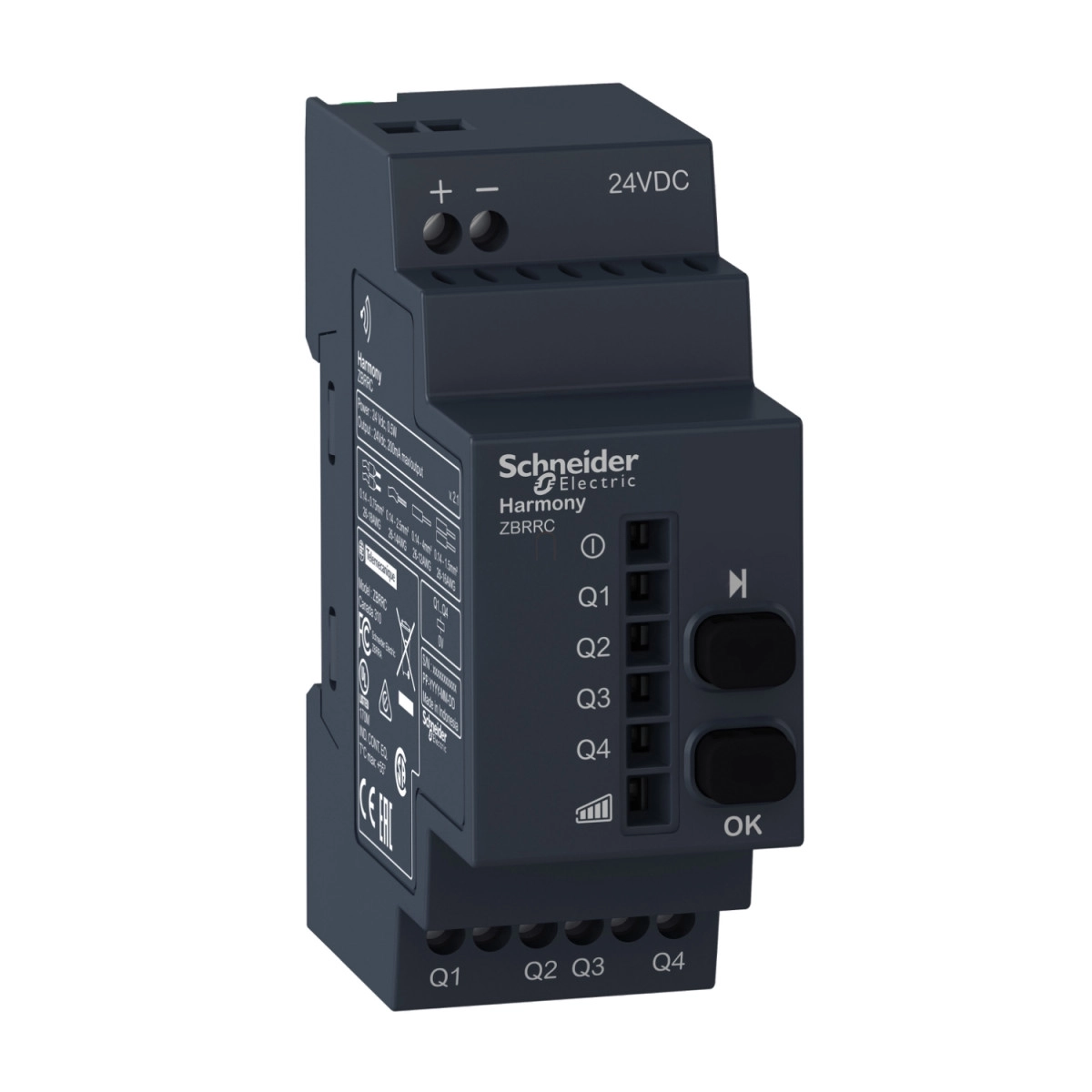

A Schneider Electric Harmony XB5R sorozatba tartozó ZBRRC egy kiváló minőségű, programozható vevőegység, amely elsősorban ipari környezetben történő vezeték nélküli kommunikációra lett tervezve. Ez a 24V DC tápfeszültségű, monostabil működési módú készülék ideális megoldást nyújt olyan alkalmazásokhoz, ahol a vezetékezés nehézkes vagy költséges lenne, ugyanakkor megbízható kommunikációs kapcsolatra van szükség PLC-k és egyéb vezérlőrendszerek között.
A ZBRRC vevőegység 4 PNP tranzisztoros kimenettel rendelkezik, amelyek egyenként 200 mA terhelhetőséget biztosítanak. A készülék modern Zigbee green power protokollt használ, amely az IEEE 802.15.4 szabványnak megfelelően 2,4 GHz-es frekvencián működik. A vezeték nélküli hatótávolság lenyűgöző: szabad térben akár 100 méter, míg egy XAL D típusú műanyag dobozban elhelyezett adó és fém burkolatban lévő vevő között 25 méter. A hatótávolság relé-antenna használatával tovább növelhető, akár 40 méterre. A kommunikáció megbízhatóságát a 2405 MHz-es átviteli frekvencia és az omnidirekcionális antenna biztosítja.
A készülék kompakt méretekkel rendelkezik (szélesség: 36 mm, magasság: 108 mm, mélység: 75 mm) és mindössze 0,13 kg tömegű. A szerelés rendkívül egyszerű, hiszen 35 mm-es szimmetrikus DIN sínre vagy szerelőlapra is rögzíthető az IEC 60715 szabványnak megfelelően. A készülék bármilyen pozícióban felszerelhető a teljesítmény csökkenése nélkül. A ZBRRC eszköz kiváló elektromágneses kompatibilitással rendelkezik, megfelel az ipari környezetben történő használatra vonatkozó IEC 61000-6-2 szabványnak. Az elektromos csatlakoztatáshoz különböző keresztmetszetű vezetékek használhatók (0,14-4 mm² / AWG 26-12), a csatlakozások meghúzási nyomatéka 0,5-1 Nm.
A felhasználói élményt tovább javítja a készüléken található 6 állapotjelző LED: 1 zöld LED a bekapcsolt állapot jelzésére, 1 zöld és sárga LED a fogadott jelek kijelzésére, valamint 4 zöld LED a relék állapotának megjelenítésére. A ZBRRC 2 gombbal is rendelkezik a könnyű programozhatóság érdekében. A készülék reagálási ideje kevesebb mint 30 ms az adóegység működtetését követően, amely gyors vezérlést tesz lehetővé. Az eszköz IP20-as védettséggel rendelkezik mind a burkolat, mind a csatlakozók tekintetében, így elsősorban száraz, beltéri környezetben való használatra alkalmas. A Schneider Electric ZBRRC vevőegység számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, CSA, GOST, C-Tick és UL minősítéseket, valamint CE jelöléssel is ellátták.
Schneider Electric Harmony XB5R - ZBRRC - Vevőegység programozható, 4 tranzisztor kimenet, 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony
Termék típusa: Programozható vevőegység
Eszköz rövid neve: ZBRRC
Termék-specifikus alkalmazás: PLC interfész
Modul funkció: Monostabil
Visszaállítási idő: 2 ms időkésleltetés
Kommunikációs paraméterek
Átviteli frekvencia: 2405 MHz
Emissziós osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en, IEEE 802.15.4 szabványnak megfelelően
Maximum érzékelési távolság: 100 m szabad térben, 25 m adó XAL D műanyag dobozban és vevő fém burkolatban, 40 m adó XAL D dobozban, vevő fém burkolatban relé-antennával
Válaszidő: < 30 ms az adó működtetése után
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna nyereség: 0 dBi
Csatornák száma: 1
Kimeneti jellemzők
Kimenet típusa: Tranzisztor PNP
Kimeneti érintkezők: 4 PNP
Időkésleltetési tartomány: 0,5 s (tűrés: -15...15%)
Maximális kapcsolási áram: 0,2 mA DC
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális feszültségesés: <2 V DC 2 A-nél
Megszakítási képesség: 4,8 W (kimenetenként)
Rövidzárlat elleni védelem: 0,4 A gyors olvadóbiztosíték
Használati kategória: DC-13 az IEC 60947-5-1 szerint
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC -15...20%
Maximális teljesítményfelvétel: 20 VA DC / 20 W DC
Max. teljesítményfelvétel W-ban: 1 mW
Elektromos csatlakozás: 1 vezető kábel 0,14...2,5 mm² - AWG 26...AWG 14 - tömör - kábelvég nélkül; 2 vezető kábel 0,14...1,5 mm² - AWG 26...AWG 16 - tömör - kábelvég nélkül; 1 vezető kábel 0,14...4 mm² - AWG 26...AWG 12 - rugalmas - kábelvéggel; 2 vezető kábel 0,14...1,5 mm² - AWG 26...AWG 16 - rugalmas - kábelvéggel
Meghúzási nyomaték: 0,5...1 N.m az IEC 60947-1 szerint
Mechanikai jellemzők
Ház anyaga: Önkioltó műanyag
Állapotjelző LED: 1 zöld LED a bekapcsolt állapotra, 1 zöld és sárga LED a vételi jelre, 4 zöld LED a relé bekapcsolására
Szerelési támasz: 35 mm szimmetrikus DIN sín az IEC 60715 szerint, vagy szerelőlap
Méretek: Szélesség 36 mm, Magasság 108 mm, Mélység 75 mm
Nettó súly: 0,13 kg
Üzemeltetési pozíció: Bármilyen helyzet teljesítménycsökkenés nélkül
Környezeti paraméterek
Szabványok: IEC 60947-5-1
Rádió egyezmények: RSS, SRRC, ANATEL, ARIB T66, FCC, ICASA
Termék tanúsítványok: CCC, CSA, GOST, C-Tick, UL
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 90% -20...55 °C, kondenzáció nélkül az ETSI EN 300 440-1 szerint
Rezgésállóság: +/- 7,5 mm (f= 5...14 Hz) az IEC 60068-2-6 szerint, 2 gn (f= 8...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 16 ms) 6000 ütésre az IEC 60068-2-27 szerint
IP védettségi fokozat: IP20 (burkolat) az IEC 60529 szerint, IP20 (csatlakozók)
Szennyezési fok: 2 az IEC 60664-1 szerint
Túlfeszültség kategória: III az IEC 60664-1 szerint
Szigetelési ellenállás: > 500 MOhm 500 V DC-nél az NF C 20-030 szerint
Névleges szigetelési feszültség: 60 V az IEC 60664-1 szerint
