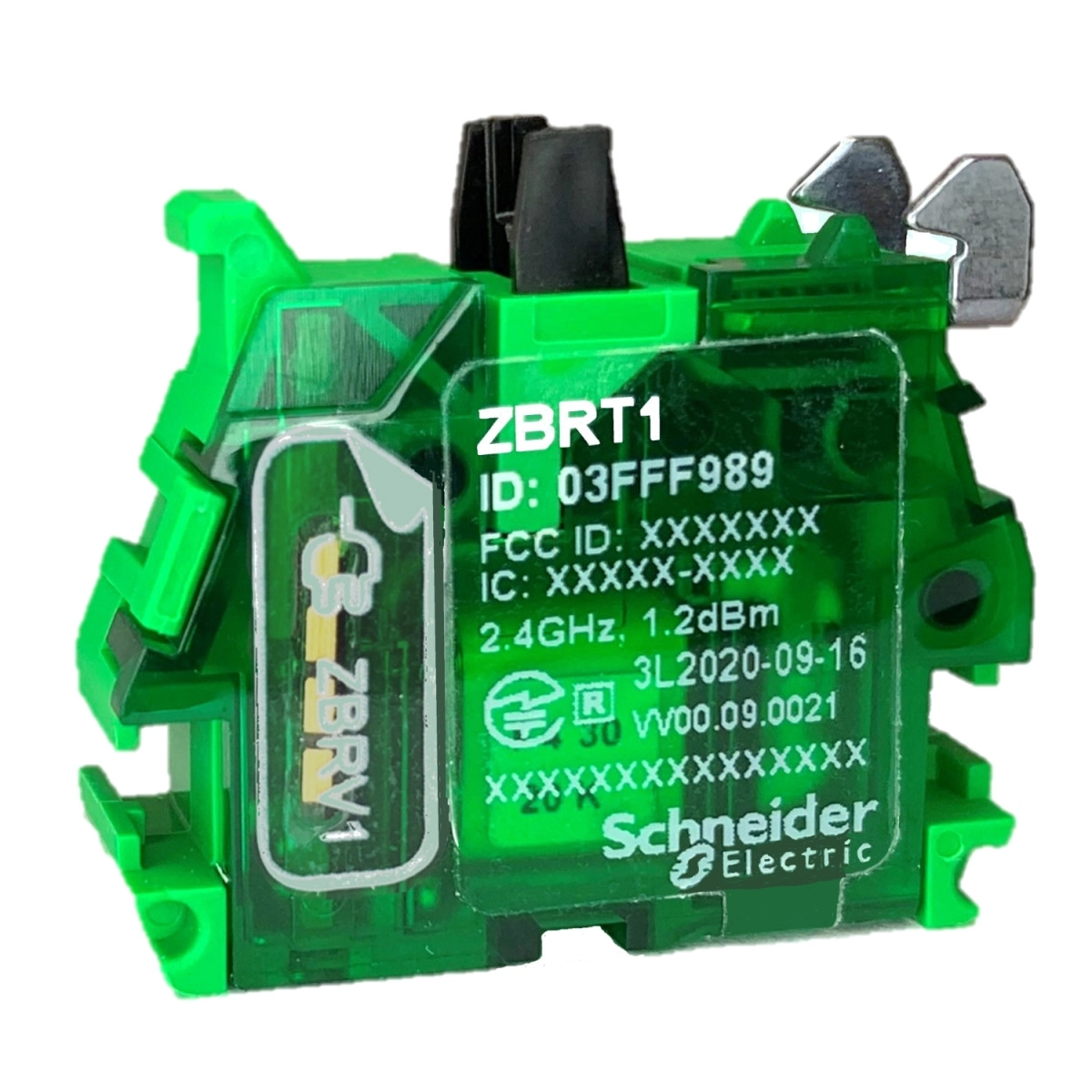

A Schneider Electric Harmony XB5R termékcsaládból származó ZBRT1 egy vezeték nélküli és elemek nélküli (batteryless) adóegység, amely tökéletes megoldást kínál olyan ipari környezetekben, ahol a hagyományos, vezetékes nyomógombok telepítése nehézkes vagy nem gazdaságos. Ez az innovatív készülék a modern automatizálási rendszerek rugalmas és költséghatékony kiegészítője.
A ZBRT1 adóegység fekete, műanyag kivitelben készült, és a szabványos 22 mm-es szerelőnyílásba illeszkedik. A készülék működtetéséhez nem szükséges külső tápforrás, mivel az adatküldéshez szükséges energiát maga a gomb megnyomása generálja. A készülék 2405 MHz-es frekvencián, Zigbee green power protokollt használva kommunikál a vevőegységekkel, amely megfelel az IEEE 802.15.4 szabványnak. A maximális érzékelési távolság szabad térben akár 100 méter is lehet, míg XAL D típusú műanyag dobozba szerelve és a vevőt fémházba helyezve 25 méter. Reléantenna használatával ez a távolság 300 méterre növelhető.
A ZBRT1 műszaki paraméterei kiemelkedőek: mindössze 1 mW maximális fogyasztással rendelkezik, 16 csatornán kommunikálhat, és O-QPSK modulációs technikát alkalmaz. Az adó 5 MHz sávszélességgel és 0 dBi antennaerősítéssel rendelkezik, a teljes működési út 4,3 mm, az állapotváltáshoz szükséges erő pedig 10 N. Az eszköz rendkívül robosztus kialakítású, amit a mechanikai tartóssági adatok is alátámasztanak: 1000000 ciklus élettartam, 1000 mm-es szabadeséssel szembeni ellenállás (IEC 60068-2-32 szerint), valamint kiváló ütés- és vibrációállóság. Az eszköz -40...+70°C közötti hőmérséklettartományban működőképes, és akár 95%-os relatív páratartalmat is elvisel kondenzáció nélkül. Az IP30-as védettség (hátoldalon) és IK03-as ütésállóság garantálja a megbízható működést ipari környezetben is.
A ZBRT1 méretei praktikusak: a beépítési mélység 42 mm, a teljes CAD magasság 41,5 mm, szélesség 30 mm, mélység pedig 43 mm. A rögzítés egyszerű, a fejrész alatti rögzítőanyával történik, 2-2,4 N.m nyomatékkal. Az adó rendkívül gyors: az adatátviteli és válaszideje kevesebb mint 2 ms. A termék nemzetközi szabványoknak és előírásoknak is megfelel, többek között CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508, valamint elektromágneses kompatibilitás (EMC) szempontjából is tesztelt. A Schneider Electric ZBRT1 vezeték nélküli adóegység tökéletes választás ipari automatizálási rendszerekhez, ahol megbízható, karbantartásmentes és rugalmas megoldásra van szükség.
Schneider Electric Harmony XB5R - ZBRT1 - vezetéknélküli nyomógomb adó blokk műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elem nélküli jeladó
Rövid terméknév: XB5R
Előlap anyaga: Műanyag
Színe: Fekete
Szerelési átmérő: 22 mm
Adásfrekvencia: 2405 MHz
Emissziós osztály: 5M00G7W
Antenna típusa: Mindenirányú
Kiegészítő adatok
Maximális teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna erősítés: 0 dBi
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes elmozdulás)
Működtetési erő: 10 N az elektromos állapot megváltoztatásához
Kommunikáció
Maximális érzékelési távolság: 100 m szabad térben
25 m jeladó XAL D típusú műanyag dobozban és vevő fémházban
300 m jeladó XAL D típusú dobozban, vevő fémházban és relé-antenna használatával
Adatszerzési idő: 2 ms
Válaszidő: < 2 ms
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en, IEEE 802.15.4 szabványnak megfelelően
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP30 (hátoldal) az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Ütésállóság: 25 gn (időtartam = 6 ms) 6000 ütésre az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 11...500 Hz) az IEC 60068-2-6 szerint
+/- 10 mm (f= 2...11 Hz) az IEC 60068-2-6 szerint
Tanúsítványok és megfelelőségek
Terméktanúsítványok: CSA, GOST, CCC, C-Tick, UL, BT 2006/95/EC
Irányelvek: 1999/5/EC - R&TTE irányelv, 2004/108/EC - elektromágneses kompatibilitás
