Schneider Electric Harmony XB6 - ZB6AV1 - Ø16 jelzőlámpa fej, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

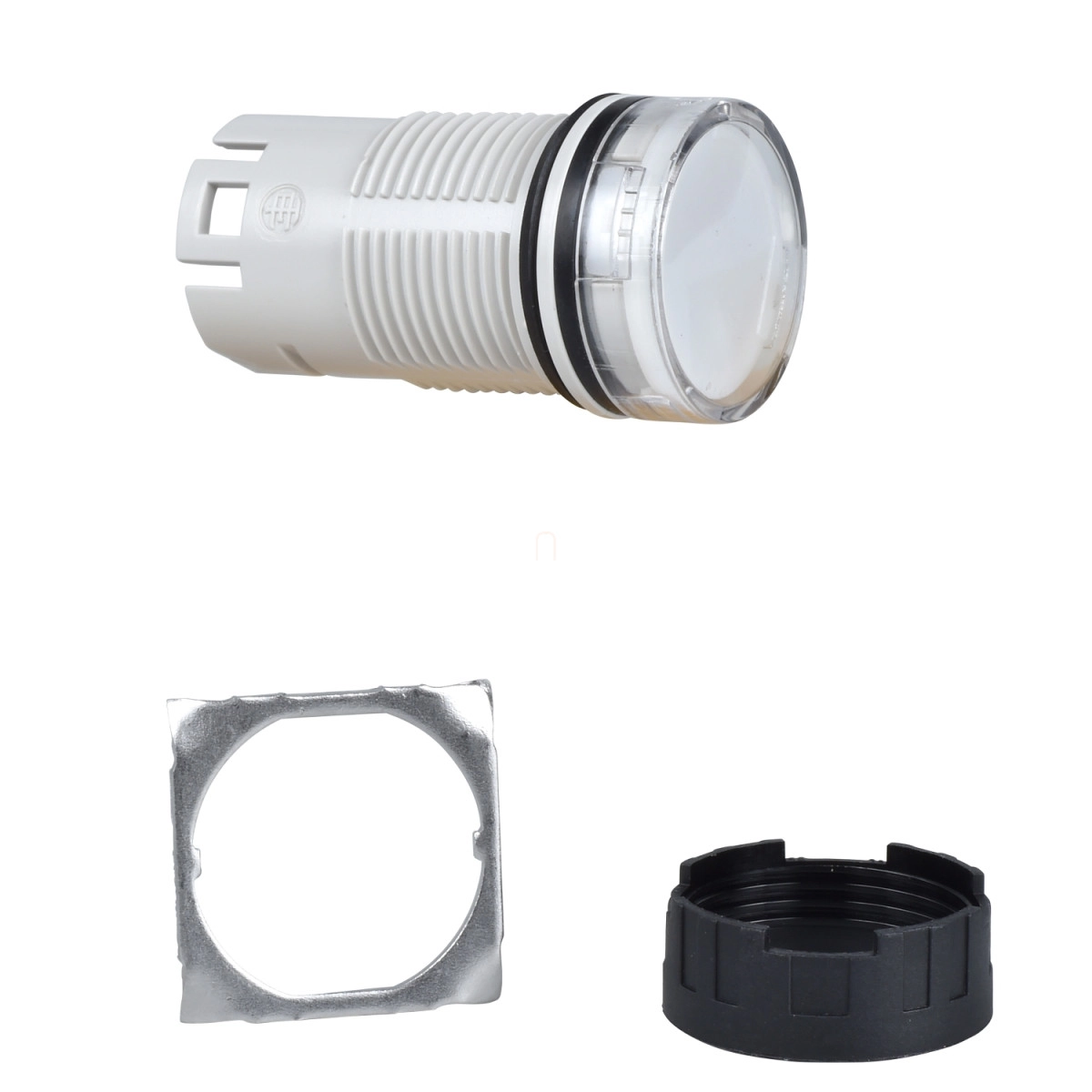

A ZB6AV1 jelzőlámpa fej kerek kialakítású, fehér lencséjével egyértelmű vizuális visszajelzést biztosít. A műanyag előlap és a kompakt kialakítás (32,5 mm mélység, 18 mm szélesség és magasság) ideálissá teszi ipari környezetekben történő használatra, ahol fontos a helytakarékosság. A termék műszaki jellemzői között kiemelkedő az IP65-ös védettségi szint, amely teljes védelmet nyújt por ellen és véd a vízsugár ellen is, így megfelel az IEC 60529 szabvány követelményeinek. Emellett a NEMA 13, NEMA 4 és NEMA 4X védettségi osztályokat is teljesíti mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, ami kiváló ellenállóságot biztosít a mostoha környezeti feltételekkel szemben.
A ZB6AV1 jelzőlámpa fej széles üzemi hőmérséklet-tartománnyal rendelkezik, -25°C és +70°C között használható, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti. A termék TC védőkezeléssel rendelkezik, és megfelelően védett az elektromos áramütés ellen, mivel a Class II védelmi osztályba tartozik az IEC 61140 szabvány szerint. Megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C 852, JIS C 4520 és UL 508 előírásoknak, ami biztosítja globális alkalmazhatóságát. A termék kiváló mechanikai ellenállóságot mutat, amit a vibrációs tesztek (+/- 3 mm, f=2-500 Hz, illetve 5 gn, f=2-500 Hz, az IEC 60068-2-6 szabvány szerint) és ütésállósági vizsgálatok (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig, félszinusz hullám gyorsulással, az IEC 60068-2-27 szabvány szerint) is igazolnak.
A Schneider Electric ZB6AV1 jelzőlámpa fej kompatibilis a Harmony XB6 sorozat többi elemével, és nyomtatott áramköri lap csatlakozásához is alkalmas. A termékhez részletes szerelési útmutató áll rendelkezésre, amely tartalmazza a panel kivágási méreteit és a nyomtatott áramköri lap fúrási pozícióit. Kétféle szerelési mód támogatott: közvetlen szerelés és szerelés ZB6Y010 foglalat adapterrel, a konkrét alkalmazási igényektől függően. A ZB6AV1 típusszámú jelzőlámpa fej ideális választás olyan ipari alkalmazásokhoz, ahol megbízható vizuális visszajelzésre van szükség, különösen olyan környezetben, ahol a por és a nedvesség elleni védelem létfontosságú.
Schneider Electric Harmony XB6 - ZB6AV1 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Jelzőlámpa fej
Kompatibilitás: Integrált LED
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Fehér
Méretadatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működéskor: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Szabványok és megfelelőség
Szabványok: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, JIS C 4520, IEC 60947-1, UL 508
Terméktanúsítványok: CCC, CSA, UL, GOST
Mechanikai jellemzők
Vibrációállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
