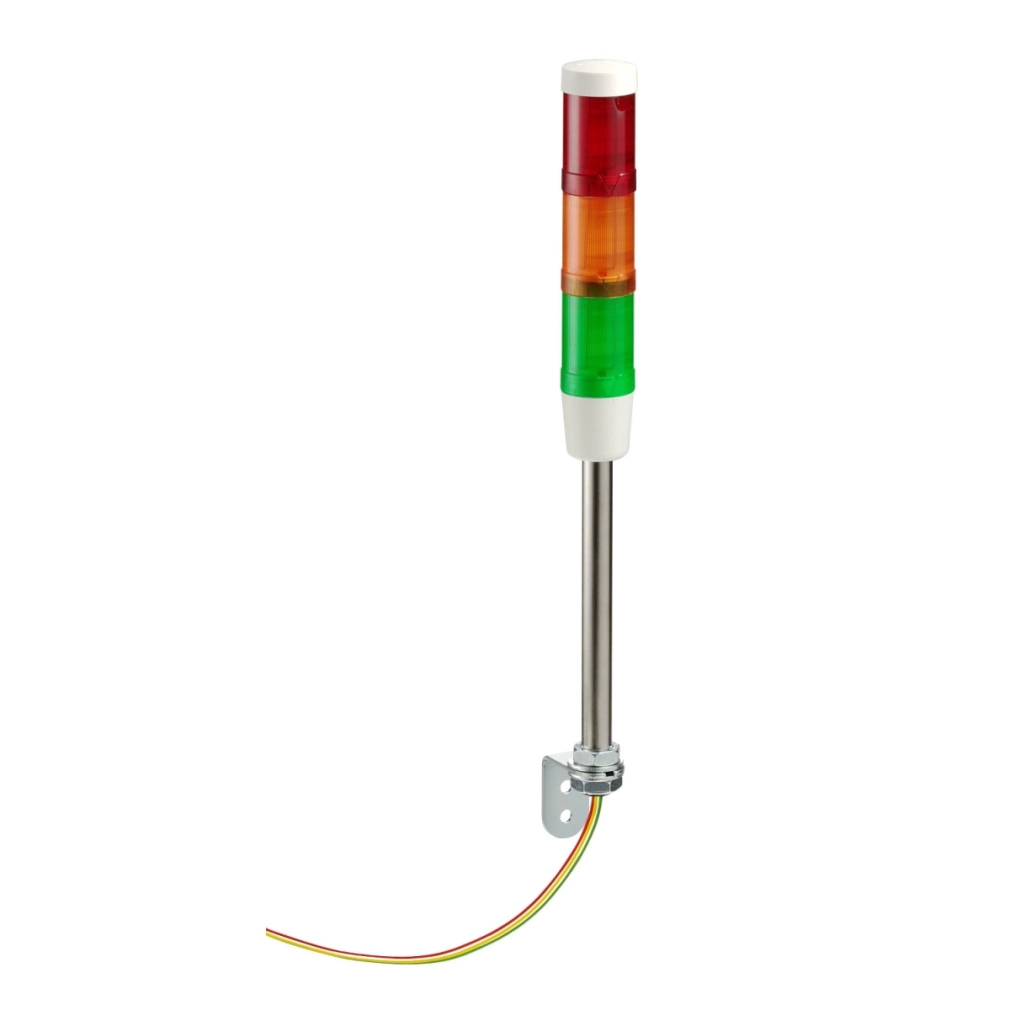

Schneider Electric Harmony XVM - XVMB1RAG - Ø45 komplett fényoszlop, folytonos piros - sárga - zöld, fali, 250mm tartócsöves, 24VAC/DC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XVMB1RAG három világító egységet tartalmaz piros, narancs és zöld színben, amelyek mindegyike BA 15d foglalatú, folyamatos jelzésre alkalmas izzókkal van felszerelve. Az egységek teljesítménye kevesebb mint 5 W, így energiahatékony működést biztosítanak. A jelzőoszlop névleges tápfeszültsége 24 V AC/DC, amely rugalmasságot biztosít a különböző vezérlőrendszerekhez való csatlakoztatásban. A készülék tápfeszültség tűrése 0,85...1,1 Un az IEC 60947-5-1 szabványnak megfelelően.
A komplett szerelvény alapegysége buzzer nélküli, ami kifejezetten előnyös olyan környezetben, ahol a vizuális jelzés elegendő, vagy ahol a hangjelzés zavaró lenne. A termék IP42 védettségi fokozattal rendelkezik függőleges helyzetben (IEC 60529 szerint), ami megfelelő védelmet biztosít por és freccsenő víz ellen. Telepítése függőleges pozícióban történik, a rögzítési átmérő 45 mm. A szett tartalmazza a műanyag rögzítőlapot, az alapegységet, az alumínium tartócsövet és a burkolatot is, így teljes körű megoldást nyújt.
A jelzőoszlop csatlakoztatása repülővezetékekkel történik, befogási kapacitása 1 x 0,325 mm² (AWG 22), ami leegyszerűsíti a telepítést. Az eszköz CE jelöléssel rendelkezik, és megfelel az IEC 60947-1 és IEC 60947-5-1 szabványoknak. Névleges szigetelési feszültsége 250 V (IEC 60947-1 szerint), névleges lökőfeszültség-állósága pedig 4 kV (szintén IEC 60947-1 szerint).
A XVMB1RAG jelzőoszlop túlfeszültség elleni védelmi kategóriája Class I (IEC 60947-1, IEC 60947-5-1 és IEC 61140 szerint). Működési hőmérséklet-tartománya -10...+50 °C, tárolási hőmérséklet-tartománya pedig -25...+70 °C, ami széles körű alkalmazhatóságot tesz lehetővé különböző ipari környezetekben. A termék TC védőkezeléssel rendelkezik. A jelzőoszlop műszaki dokumentációjában részletes méretrajzok találhatók, amelyek segítik a pontos tervezést. A kábel színkódolása is részletesen dokumentált: a közös vezeték fekete, az 1. világító egység vezetéke kék, a 2. világító egység vezetéke fehér, a 3. világító egység vezetéke zöld, míg a 4. világító egység vezetéke (ha van) sárga színű.
Schneider Electric Harmony XVM - XVMB1RAG - Ø45 komplett fényoszlop, folytonos piros - sárga - zöld, fali, 250mm tartócsöves, 24VAC/DC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XVM
Termék vagy alkatrész típusa: Előre összeszerelt és előre kábelezett jelzőoszlop
Jelzőoszlop-egység típusa: 3 világító egység
Komponens neve: XVM
Fényforrás: Narancs izzólámpa BA 15d foglalattal, folyamatos jelzés <5 W
Zöld izzólámpa BA 15d foglalattal, folyamatos jelzés <5 W
Piros izzólámpa BA 15d foglalattal, folyamatos jelzés <5 W
Fényblokk színe: Piros/narancs/zöld
Villamos jellemzők
Névleges tápfeszültség: 24 V AC/DC
Jelzőoszlop alap típusa: Buzzer nélküli alap
Névleges szigetelési feszültség: 250 V (IEC 60947-1 szerint)
Névleges feszültséghatár: 0,85...1,1 Un (IEC 60947-5-1 szerint)
Névleges lökőfeszültség-állóság: 4 kV (IEC 60947-1 szerint)
Telepítés
Szerelési mód: Függőleges
Rögzítési átmérő: 45 mm
Csatlakozások - sorkapcsok: Repülővezetékek, befogási kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Szerelési tartó: Alumínium cső
Készlet tartalma
Műanyag rögzítőlap
Alapegység
Alumínium tartócső
Burkolat
Környezeti jellemzők
IP védettségi fokozat: IP42 függőleges helyzetben (IEC 60529 szerint)
Terméktanúsítványok: CCC
Szabványok: IEC 60947-1, IEC 60947-5-1
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
Túlfeszültség kategória: I. osztály (IEC 60947-1, IEC 60947-5-1, IEC 61140 szerint)
Védőkezelés: TC
További információk
Fontos: A termék gyártása 2026. május 31-én megszűnik.
