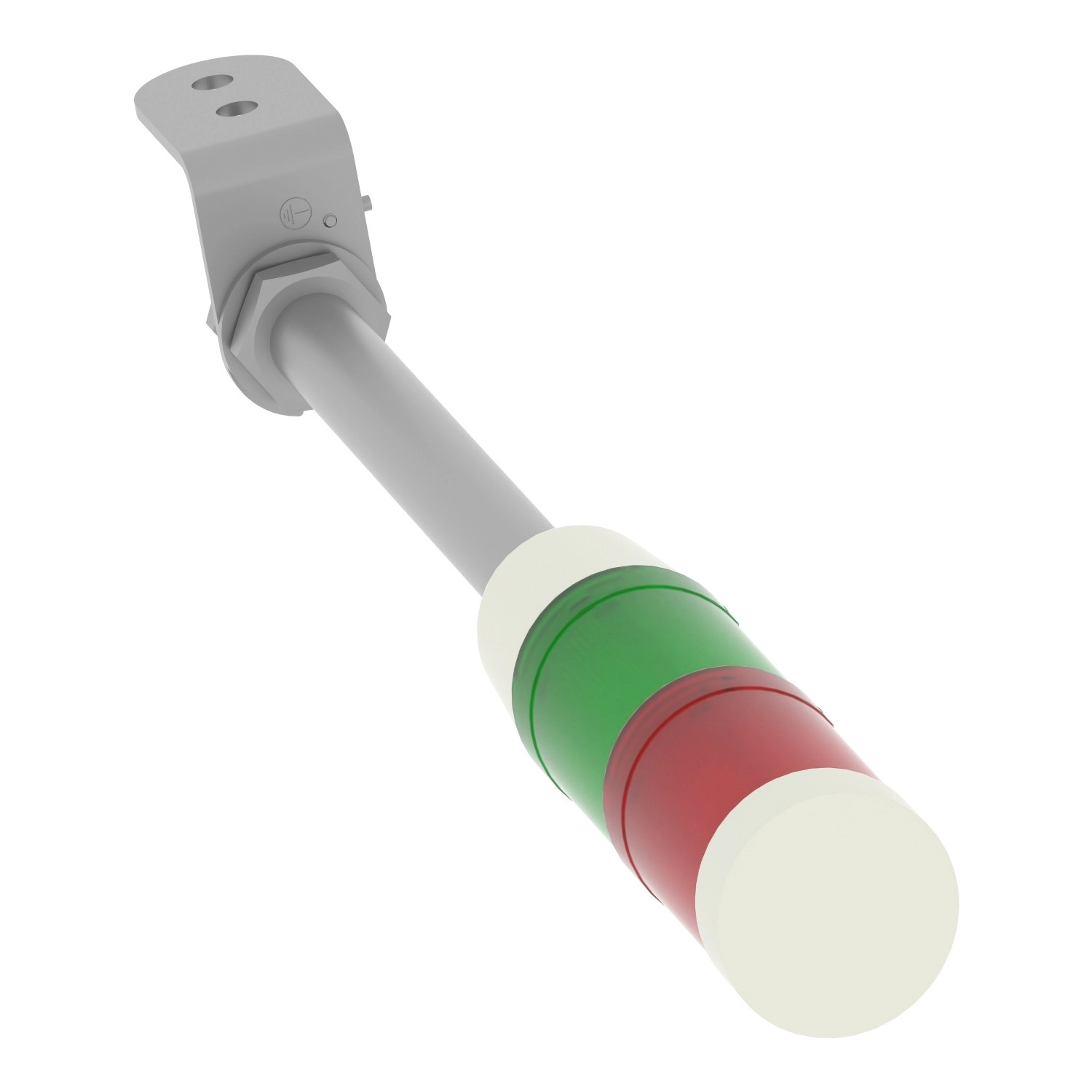

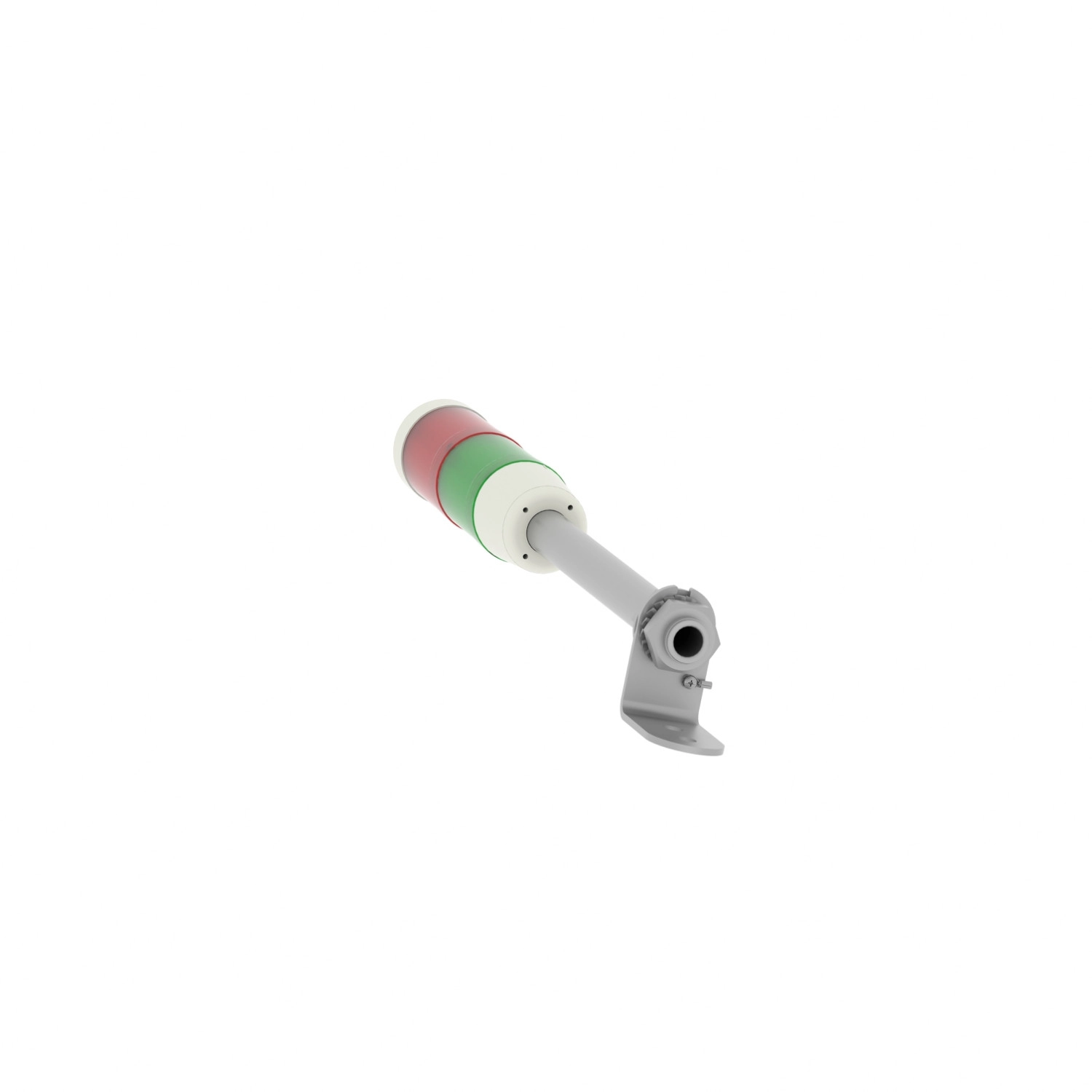

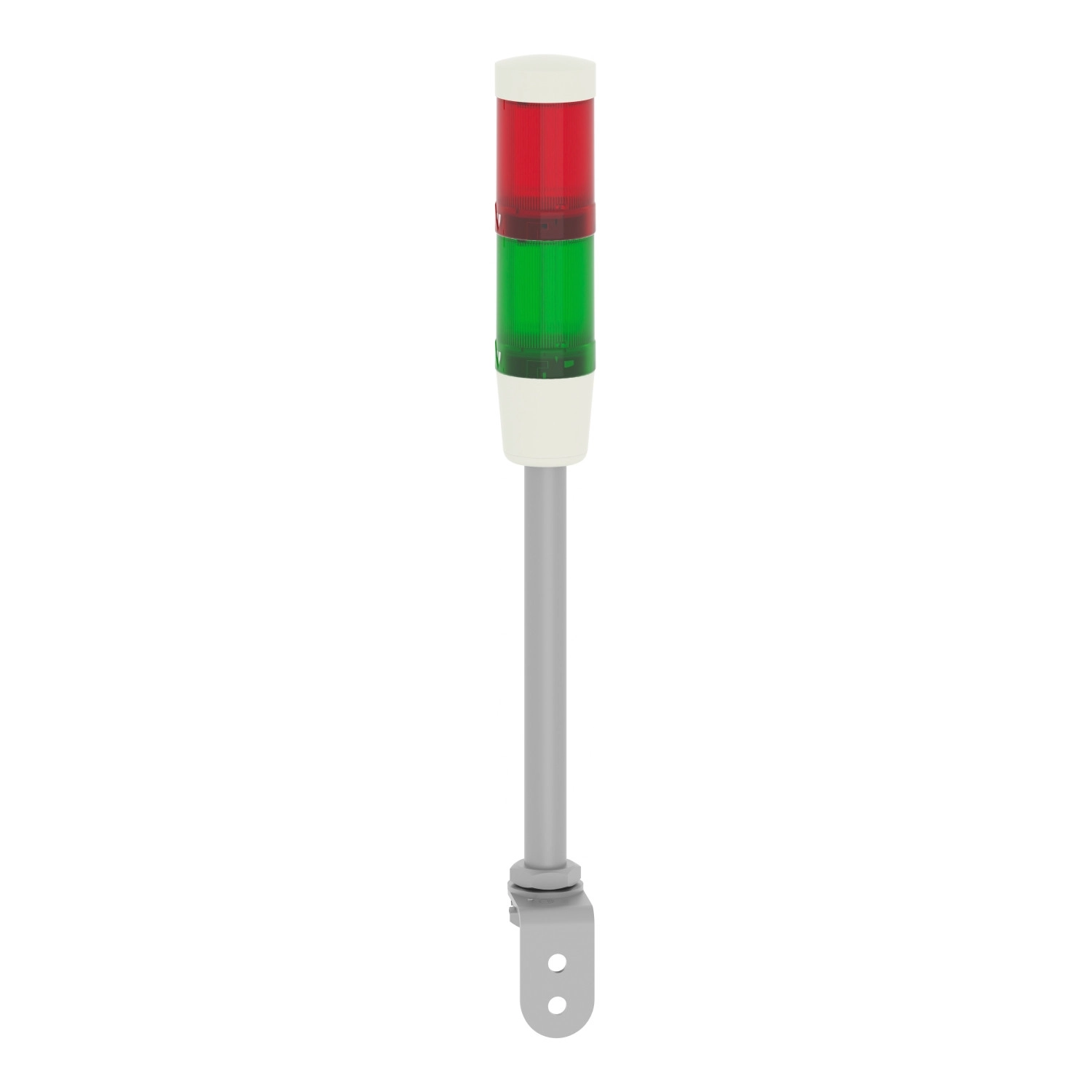

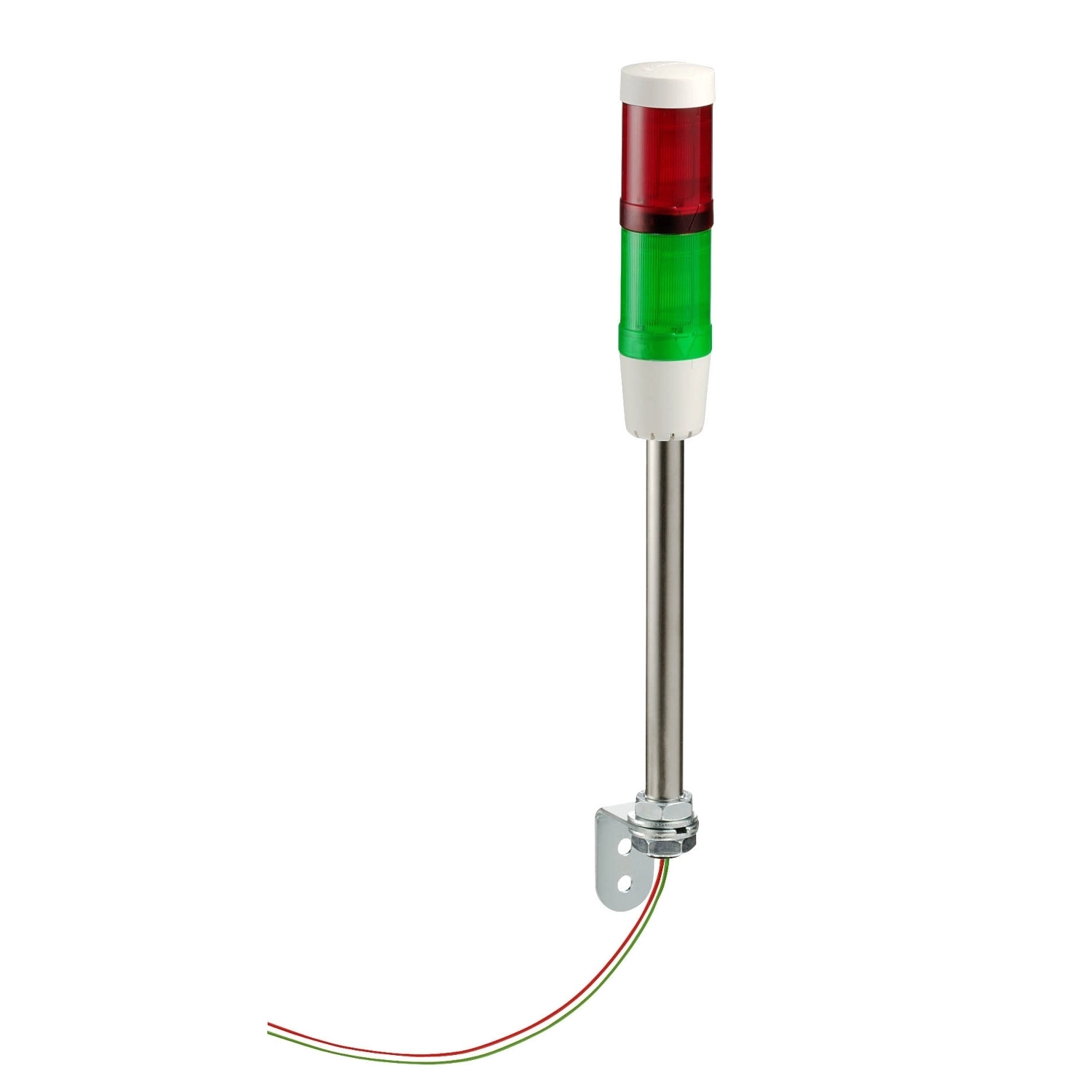

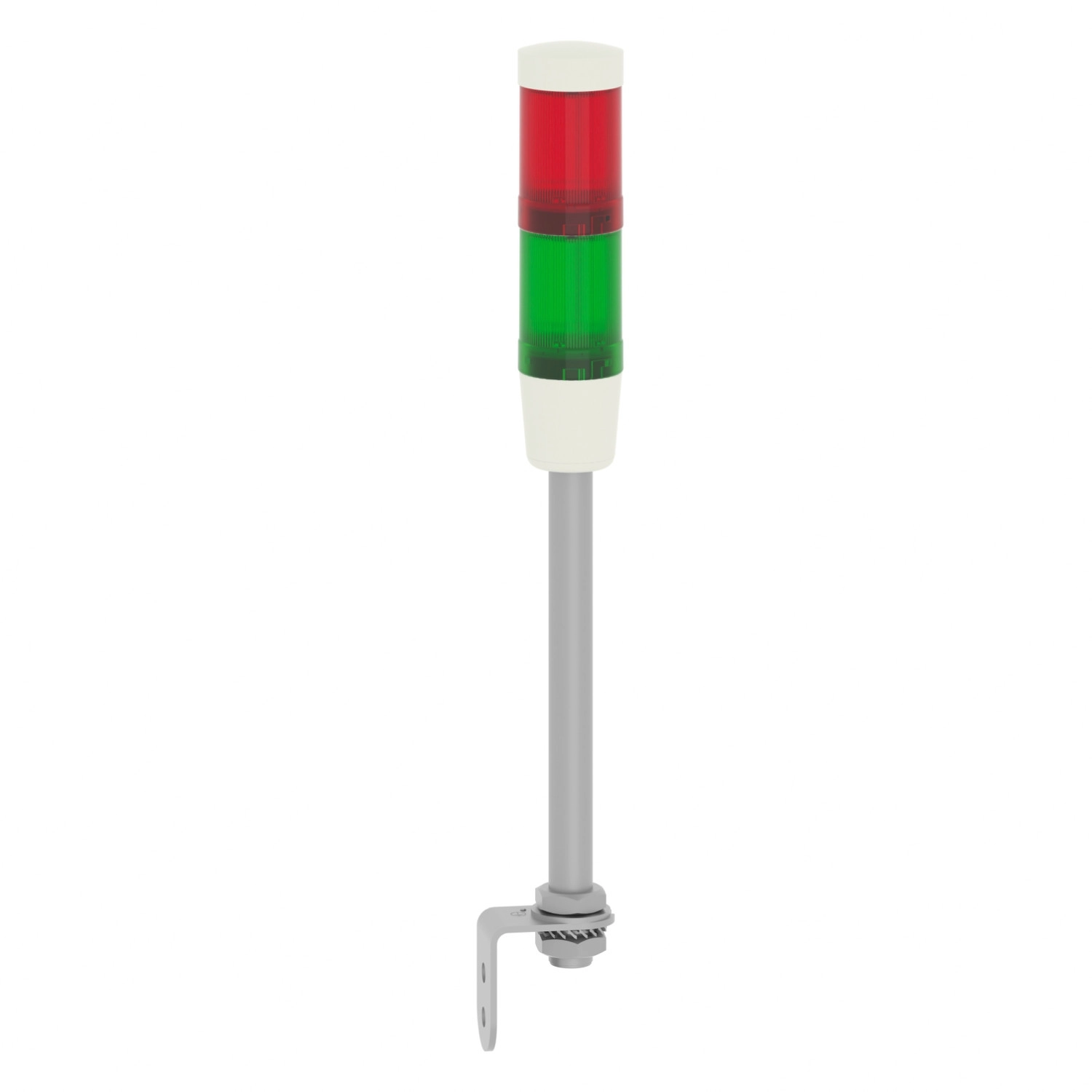

Schneider Electric Harmony XVM - XVMB2RGSSB - Ø45 komplett fényoszlop, folytonos piros - zöld, hangjelzővel, fali, 250mm tartócsöves, 24VAC/DC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Harmony XVM torony fényjelző alumínium kivitelben készült, 45 mm-es átmérővel. A konstrukció két super bright LED-es világító egységet tartalmaz: egy piros és egy zöld színű, folyamatos fényű jelzőegységet, melyeket BA 15d foglalat rögzít. Az alapegység integrált hangjelzővel van felszerelve, amely 0-80 dB hangerővel rendelkezik, és 1 méteres távolságból is jól hallható. A hangjelző praktikus tulajdonsága, hogy a hangerő potenciométerrel állítható, valamint választható folytonos vagy szaggatott hangjelzés között egy 2 pozíciós választókapcsolóval.
A fényoszlop 24 V AC/DC névleges tápfeszültségen működik, és a működési feszültsége a névleges érték 0,85...1,1-szerese lehet az IEC 60947-5-1 szabvány szerint. A berendezés áramfelvétele 15 mA az alapegységen és 43 mA a folyamatos LED egységen. A termék szigetelési feszültsége 250 V az IEC 60947-1 szabvány szerint, míg impulzus-állósága 4 kV. A fényjelző alapfrekvenciája 4 kHz. A készülék IP42-es védelemmel rendelkezik függőleges pozícióban, az IEC 60529 szabványnak megfelelően. Az üzemi hőmérséklet tartománya -10...50 °C, míg tárolási hőmérséklete -25...70 °C között lehet.
A termék CE jelöléssel rendelkezik, valamint CCC tanúsítvánnyal is el van látva. A fényoszlop megfelel az IEC 60947-1, IEC 60947-5-1 szabványoknak, továbbá az IEC 61140 szabvány szerinti I. érintésvédelmi osztályba tartozik. A túlfeszültségi kategóriája Class I az IEC 60947-1, IEC 60947-5-1 és IEC 61140 szabványok szerint. A készülék TC védőkezeléssel rendelkezik.
A fényoszlop szereléséhez alumínium tartócső, műanyag rögzítőlemez, fedél és alapegység tartozik. A készüléket vertikálisan kell felszerelni. A termék csatlakoztatása repülővezetékekkel történik, amelyek csatlakoztatási kapacitása 1 x 0,325 mm² (AWG 22). Az egyes világító egységek vezetékei színkódoltak: az 1. világító egységhez kék vezeték, a 2. világító egységhez fehér vezeték, a közös ponthoz fekete vezeték, míg a hangjelzőhöz (ha az alapegységbe van integrálva) szürke vezeték tartozik. A fényoszlop különböző konfigurációkban használható, a 2 egységes kivitel teljes magassága 448 mm (17.64 hüvelyk).
Schneider Electric Harmony XVM - XVMB2RGSSB - Ø45 komplett fényoszlop, folytonos piros - zöld, hangjelzővel, fali, 250mm tartócsöves, 24VAC/DC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XVM
Terméktípus: Előre szerelt és előre kábelezett jelzőtorony
Jelzőegység típusa: 2 világító egység
Komponens neve: XVM
Optikai jellemzők
Fényforrás: Zöld super bright LED BA 15d foglalattal, folyamatos jelzéssel
Piros super bright LED BA 15d foglalattal, folyamatos jelzéssel
Fényblokk színe: Piros/zöld
Elektromos jellemzők
Névleges tápfeszültség: 24 V AC/DC
Alapegység típusa: Alapegység integrált hangjelzővel
Névleges szigetelési feszültség: 250 V az IEC 60947-1 szerint
Névleges feszültség határ: 0,85...1,1 Un az IEC 60947-5-1 szerint
Áramfelvétel: 15 mA az alapegységen
43 mA a folyamatos LED egységen
Névleges impulzus-állóság: 4 kV az IEC 60947-1 szerint
Alapfrekvencia: 4 kHz
Hangjelző jellemzői
Zajszint: 0...80 dB 1 m-nél
A hangjelző hangereje potenciométerrel állítható 0 és 85 dB között. Kereszt- vagy lapos csavarhúzóval lehet beállítani.
A 2 pozíciós választókapcsolóval választható a hangjelzés típusa: folyamatos vagy szaggatott.
Mechanikai jellemzők
Szerelési mód: Függőleges
Készlet összetétele: Alumínium tartócső
Fedél
Műanyag rögzítőlemez
Alapegység
Szerelési átmérő: 45 mm
Csatlakozás: Repülővezetékek, csatlakoztatási kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Szerelési tartó: Alumínium cső
Környezeti jellemzők
IP védettségi fokozat: IP42 függőleges helyzetben az IEC 60529 szerint
Terméktanúsítványok: CCC
Szabványok: IEC 60947-1
IEC 60947-5-1
Tárolási hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: -10...50 °C
Túlfeszültségi kategória: I. osztály az IEC 60947-1 szerint
I. osztály az IEC 60947-5-1 szerint
I. osztály az IEC 61140 szerint
Védőkezelés: TC
Méretek
A 2 világító egységes konfiguráció teljes magassága: 448 mm (17,64 hüvelyk)
Vezeték színkódok
1. világító egység: kék vezeték
2. világító egység: fehér vezeték
Közös: fekete vezeték
Hangjelző (ha alapegységbe integrált): szürke vezeték
