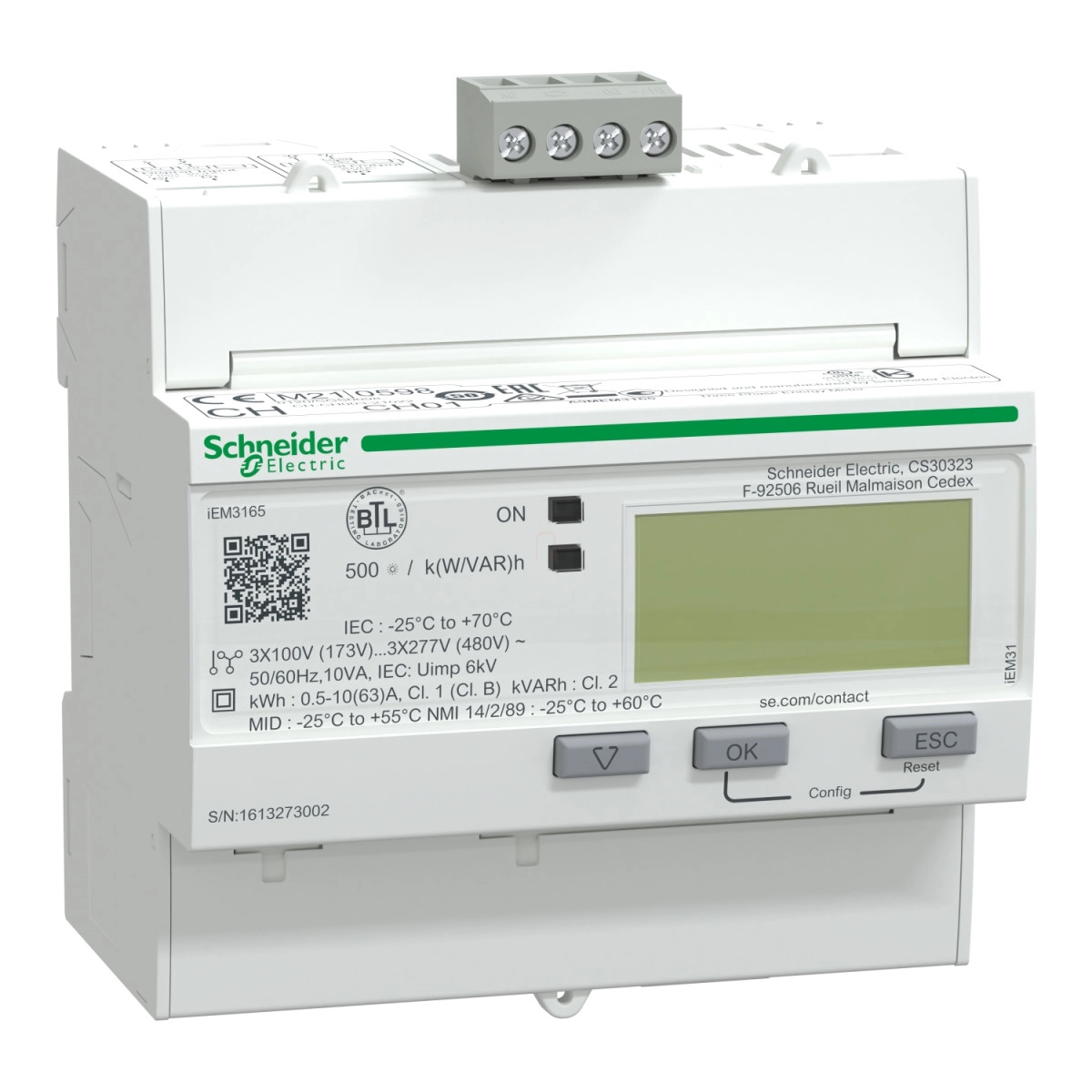

Schneider Electric iEM3000 series - A9MEM3165 - Digitális fogyasztásmérő,3F,63A,Bacnet,MID
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az A9MEM3165 típusú energiamérő rugalmas bekötési lehetőségekkel rendelkezik, támogatja az 1P+N, 3P+N és 3P pólusú csatlakoztatást. Képes aktív és reaktív energia, valamint teljesítmény mérésére, továbbá áramerősség és feszültség értékek meghatározására is. A mérő különlegessége a négykvadránsos, előjeles aktív, reaktív és látszólagos energiamérés, ami rendkívül pontos eredményeket biztosít. Az eszköz Class 1 pontossági osztályba tartozik az IEC 62053-21 és IEC 61557-12 szabványok szerint, valamint Class B minősítéssel rendelkezik az EN 50470-3 szerint, így megfelel a legmagasabb mérési követelményeknek is. Az iEM3165 energiamérő rendelkezik MID (Measuring Instruments Directive) tanúsítvánnyal, ami lehetővé teszi hivatalos elszámolási célú alkalmazását is.
Az eszköz műszaki paraméterei kiemelkedőek: közvetlen csatlakozási opcióval rendelkezik, a névleges áramerőssége 63 A, míg a mérési tartománya 0-63 A. Működési feszültsége rugalmas, 100-277 V vagy 173-480 V tartományban, és kompatibilis mind az 50 Hz-es, mind a 60 Hz-es hálózati frekvenciával. Az elektronikus technológiájú készülék LCD kijelzővel van ellátva, amely lehetővé teszi a mért értékek könnyű leolvasását. A 32 minta/ciklus mintavételezési rátával rendelkező mérő akár 99999999,9 kWh maximális értéket is képes mérni. Az iEM3165 energiamérő további előnye a 4 különböző tarifa kezelése, ami különösen hasznos lehet eltérő időszakokban vagy felhasználási módok esetén történő költségallokációhoz. A BACnet kommunikációs protokoll támogatása (9,6, 19,2, 38,4, 57,6, 76,8 kbaud sebességgel, 4000 V szigeteléssel) pedig lehetővé teszi az eszköz integrálását fejlett épületautomatizálási rendszerekbe.
Az iEM3165 eszköz 1 digitális bemenettel (0...5 V/11...40 V, 24 V DC) és 1 digitális (statikus) kimenettel (5...40 V DC@50 mA) rendelkezik, amelyek tovább bővítik a felhasználási lehetőségeit. A készülék DIN-sínre szerelhető clip-on rögzítéssel, fehér színű házban, 10×9 mm-es osztással, 90 mm szélességgel, 95 mm magassággal és 69 mm mélységgel. Az eszköz előlapja IP40, míg a teste IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -25...55 °C (MID tanúsítvánnyal), -25...70 °C vagy -25...60 °C (IEC szabvány szerint), tárolási hőmérséklet-tartománya pedig -40...85 °C. Relatív páratartalom tűrése 5...95% 50 °C-on, és maximum 3000 m tengerszint feletti magasságig használható. A Schneider Electric A9MEM3165 energiamérő ideális választás bármely olyan alkalmazáshoz, ahol fontos a pontos energiamérés, költségallokáció vagy számlázás, legyen szó kisebb vagy nagyobb épületekről, adatközpontokról, egészségügyi intézményekről vagy ipari létesítményekről.
Schneider Electric iEM3000 series - A9MEM3165 -Digitális fogyasztásmérő,3F,63A,Bacnet,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Terméktípus: Energiamérő
Eszköz rövid neve: iEM3165
Elektromos jellemzők
Mérés típusa: Aktív, reaktív, látszólagos energia (előjeles, négykvadránsos)
Bemenet típusa: Közvetlen csatlakozás
Névleges áramerősség: 63 A
Mérési tartomány: 0...63 A
Névleges feszültség: 100...277 V / 173...480 V
Hálózati frekvencia: 50 Hz / 60 Hz
Mintavételezési ráta: 32 minta/ciklus
Maximális mért érték: 99999999.9 kWh
Pontossági osztály: Class 1 aktív energia az IEC 62053-21 szerint, Class 1 aktív energia az IEC 61557-12 szerint, Class B aktív energia az EN 50470-3 szerint
Csatlakoztatás
Pólusok leírása: 1P + N, 3P + N, 3P
Kommunikációs port protokoll: BACnet 9.6, 19.2, 38.4, 57.6, 76.8 kbaud sebességgel, 4000 V szigeteléssel
Kommunikációs port csatlakozó: Csavaros sorkapocs: RS485
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Csatlakozók - sorkapcsok: Csavaros sorkapcsok 16 mm² kábelekhez
Jelzések
Helyi kijelzés: Zöld jelzőfény: bekapcsolva, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Kijelző típusa: LCD kijelző
Alkalmazási területek
Piaci szegmens: Kisebb, közepes és nagy épületek költségmenedzsment: számlázás és költségelosztás (fő betáplálás, alelosztó, elosztótábla), Adatközpontok, Egészségügyi intézmények, Ipar
Eszköz alkalmazása: Multi-tarifa, Részleges mérés, Al-számlázás
Technológiai jellemzők
Technológia típusa: Elektronikus
Tarifa bemenet: Tarifa (4)
Környezeti jellemzők
IP védettségi fokozat: IP40 előlap: az IEC 60529 szerint, IP20 test: az IEC 60529 szerint
Szennyezési fokozat: 2
Relatív páratartalom: 5...95% 50 °C-on
Környezeti hőmérséklet üzemelés közben: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztás: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
Rögzítési mód: Clip-on
Rögzítési alap: DIN sín
Tanúsítványok
Terméktanúsítványok: CE (IEC 61010-1 biztonság, EN 61557-12 teljesítményfigyelő, EN/IEC 61326-1 EMC), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
Túlfeszültség kategória: III
Kompatibilitási kód: IEM3165
