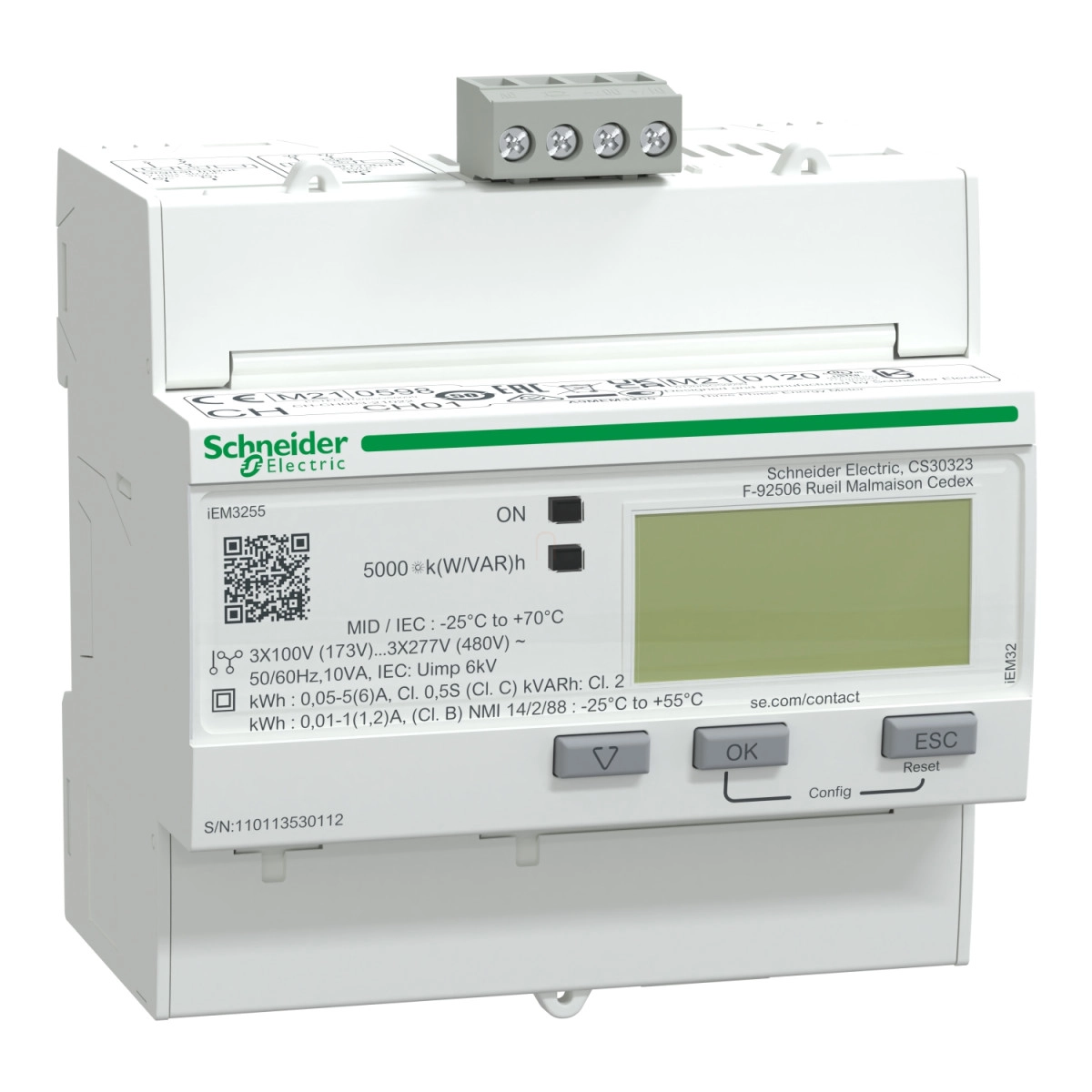

A Schneider Electric Acti9 iEM3255 egy fejlett digitális fogyasztásmérő, amely a költséghatékony energiamenedzsment és számlázás kulcsfontosságú eszköze. Ez a MID-tanúsítvánnyal rendelkező mérőeszköz elsősorban épületek energiafogyasztásának pontos mérésére és nyomon követésére szolgál, legyen szó kis, közepes vagy nagyméretű épületekről, akár több telephelyen is. Az A9MEM3255 cikkszámú készülék ideális megoldás költségmegosztásra és energiafelhasználási adatok gyűjtésére különböző területeken, mint például kereskedelmi, lakossági, egészségügyi, adatközponti vagy ipari környezetben.
Az iEM3255 modell kiemelkedő pontossággal rendelkezik: Class 0.5S aktív energia mérési pontosságot biztosít az IEC 62053-22 és IEC 61557-12 szabványok szerint, valamint megfelel az EN 50470-3 Class C előírásainak is. A készülék komprehenzív mérési képességekkel bír, ami magában foglalja az aktív és reaktív energia mérését, az aktív és reaktív teljesítmény figyelését, valamint az áramerősség és feszültség nyomon követését. Az eszköz képes négy kvadráns szerinti, előjeles aktív, reaktív és látszólagos energiamérésre, ezáltal teljes képet adva az energiafelhasználásról.
A mérő technikai paramétereit tekintve rendkívül rugalmas alkalmazhatóságot biztosít. Többféle pólusú konfigurációban használható: 3P+N, 1P+N vagy 3P kiépítésben. Áramváltós (CT) kivitelben készül, 1A vagy 5A névleges árammal. Feszültség tekintetében 100-277V vagy 173-480V tartományban működhet, 50 vagy 60 Hz hálózati frekvencián. Különleges tulajdonsága a multi-tarifás funkció, amely négy különböző tarifa kezelését teszi lehetővé, valamint a részleges mérés és az alszámlázás támogatása. Kommunikációs képességei kimagaslóak: Modbus RTU protokollt használ 9.6, 19.2 és 38.4 kbaud sebességgel, páros/páratlan vagy nincs paritással, 4000V szigeteléssel, RS485 interfészen keresztül.
Az iEM3255 fogyasztásmérő kompakt kialakítással rendelkezik (90 mm széles, 95 mm magas, 69 mm mély), és DIN-sínre pattintható. Az előlap IP40, míg a készülékház IP20 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint. A készüléket -25°C és +70°C közötti üzemi hőmérsékleti tartományban használhatod, és széles, 5-95% relatív páratartalom mellett is megbízhatóan működik. Az LCD kijelző jól látható módon jeleníti meg a mért értékeket, a maximum érték 99999999 MWh. A mérési mintavételezés 32 minta/ciklus, ami pontos és megbízható adatokat eredményez. A készülék rendelkezik egy digitális bemenettel (0-5V/11-40V 24V DC) és egy digitális kimenettel (5-40V DC@50mA), tovább bővítve a felhasználási lehetőségeket. A termék a villamosipari szabványoknak megfelelően lett tervezve és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID és NMI minősítéseket.
Schneider Electric iEM3000 series - A9MEM3255 -Digitális fogyasztásmérő,3F,áramv,MODBUS,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméktípus: Acti9 iEM3000
Eszköz rövid neve: iEM3255
Komponens típusa: Energiamérő
Alkalmazási területek
Kis, közepes és nagy épületek, több telephely költségmenedzsment: számlázás (főbetáplálás, alelosztó, elosztó)
Adatközpontok, egészségügyi létesítmények, ipar költségmenedzsment: számlázás
Kis, közepes és nagy épületek, több telephely költségmegosztás: főbetáplálás, alelosztó, elosztó
Adatközpontok, egészségügyi létesítmények, ipar költségmegosztás
Műszaki paraméterek
Pólusok leírása: 3P + N, 1P + N, 3P
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Mérési technológia: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazása: Multi-tarifa, Részleges mérő, Alszámlázás
Pontossági osztály: Class 0.5S aktív energia IEC 62053-22 szerint, Class 0.5S aktív energia IEC 61557-12 szerint, Class C aktív energia EN 50470-3 szerint
Bemenet típusa: Áramváltó 1 A vagy 5 A
Névleges áram [In]: 5 A, 1 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 60 Hz, 50 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételi frekvencia: 32 minta/ciklus
Mérési áram: 1...32767000 mA
Maximum mért érték: 99999999 MWh
Tarifa bemenet: Tarifa (4)
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességgel páros/páratlan vagy nincs paritás, szigetelés 4000 V
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Jelzések
Helyi jelzések: Zöld jelzőfény: bekapcsolva, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés, Sárga jelzőfény: aktív kommunikáció a Modbus porton (Modbus)
Bemenetek és kimenetek
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Szerelés és csatlakozás
Szerelési mód: Pattintós
Szerelési tartó: DIN sín
Csatlakozások - sorkapcsok: Áramkör: csavaros sorkapcsok 6 mm² kábelekhez, Feszültség kör: csavaros sorkapcsok 2,5 mm² kábelekhez
Túlfeszültség kategória: III
Szabványok és tanúsítványok
BS EN 61557-12:2021, IEC 61557-12:2021, EN 61557-12:2021, BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 62052-11:2020, IEC 62052-11:2020, EN 62052-11:2020
CE megfelelőség: IEC 61010-1 (biztonság), EN 61557-12 (teljesítményfigyelő), EN/IEC 61326-1 (EMC)
UKCA megfelelőség: BS EN 61010-1 (biztonság), BS EN 61557-12 (teljesítményfigyelő), BS EN 61326-1 (EMC)
CULus megfelelőség: UL 61010-1 (biztonság), EN 61010-1 (biztonság)
MID megfelelőség: EN 50470-3 (almérő), EN 50470-1 (almérő)
Környezeti jellemzők
IP védettség: IP40 előlap: IEC 60529 szerint, IP20 készülékház: IEC 60529 szerint
Szennyezési fokozat: 2
Relatív páratartalom: 5...95 % 50 °C-on
Üzemi környezeti hőmérséklet: -25...70 °C - IEC
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm modul: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
Piacszegmens
Kiskerekedelem, Lakossági
