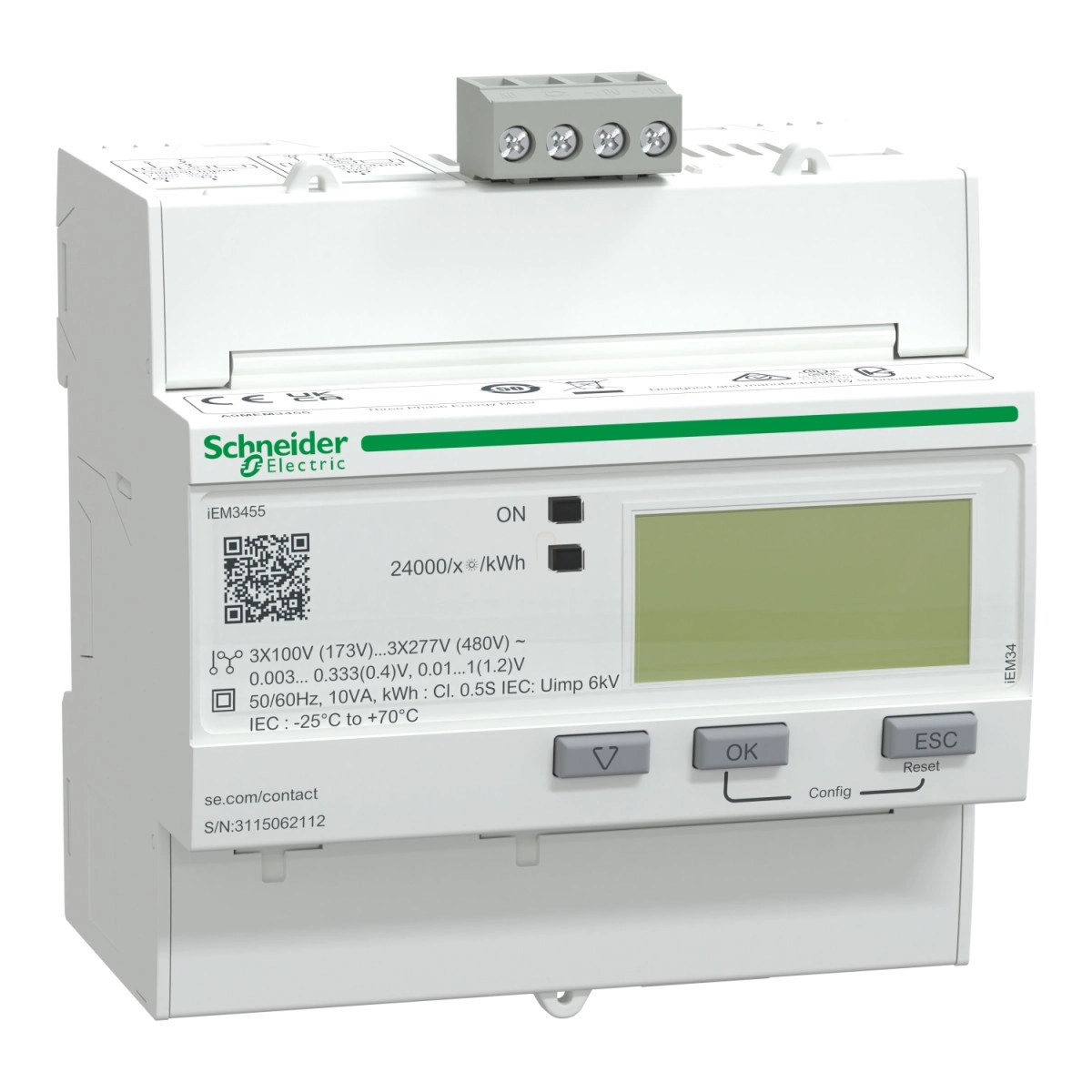

Schneider Electric iEM3000 series - A9MEM3455 - Fogyasztásmérő MODBUS LVCT
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az iEM3455 kimagasló mérési pontossággal rendelkezik, amit a Class 0.5S (IEC 62053-22 és ANSI C12.20 szabványoknak megfelelő) besorolás is igazol. A készülék egyaránt alkalmas aktív és reaktív energia mérésére mind a négy kvadránsban (előjeles mérés), valamint teljesítmény, feszültség és áramerősség monitorizálására. A multi-tariff funkció segítségével akár 4 különböző tarifa szerint is képes mérni a fogyasztást, ami különösen hasznos olyan esetekben, amikor a nap különböző szakaszaiban eltérő energiadíjak vannak érvényben. A részleges mérési funkció tovább bővíti az alkalmazási lehetőségeket.
Kommunikációs szempontból az iEM3455 Modbus RTU protokollt használ, 9,6, 19,2 vagy 38,4 kbaud sebességgel, páros/páratlan vagy paritás nélküli módban. A készülék RS485 csatlakozási felülettel rendelkezik, amely csavaros sorkapcsokkal csatlakoztatható. A fogyasztásmérő egy digitális bemenettel (0...5 V/11...40 V 24 V DC) és egy digitális kimenettel (statikus, 5...40 V DC@50 mA) van felszerelve, amelyek rugalmas integrációt tesznek lehetővé más rendszerekkel. Az állapotjelzések között megtalálható a zöld fény a bekapcsolt állapot jelzésére, a villogó sárga LED a pontossági ellenőrzésre és túlterhelés riasztásra, valamint egy sárga jelzőfény, amely a Modbus porton zajló aktív kommunikációt mutatja.
Az iEM3455 kisfeszültségű áramváltó (LVCT) bemenettel rendelkezik, ami 0,333 V vagy 1 V jelszintű lehet. A készülék két feszültségtartományban működtethető: 100...277 V ± 20% vagy 173...480 V ± 20%, és képes mind az 50 Hz, mind a 60 Hz hálózati frekvencián működni. A maximális mérhető érték rendkívül magas: 99999999,9 kWh vagy 99999999 MWh, így hosszú távú mérésekre is alkalmas. Az eszköz mintavételezési sebessége 32 minta ciklusonként, ami pontos mérést biztosít.
A telepítés rendkívül egyszerű, mivel a készülék DIN sínre pattintható (clip-on). A műszer méretei kompaktak: 90 mm széles, 87 mm magas és 69 mm mély, összesen 10 darab 9 mm-es egységet foglal el a DIN sínen. Az eszköz LCD kijelzővel rendelkezik, amely világosan mutatja a mért értékeket. A különböző csatlakoztatható vezetékek méretei: áramkör – 6 mm² csavaros sorkapcsok, feszültség kör – 2,5 mm² csavaros sorkapcsok, be-/kimeneti kör – 1,5 mm² csavaros sorkapcsok, kommunikáció – 2,5 mm² csavaros sorkapcsok.
A készülék kiváló környezeti paraméterekkel büszkélkedhet: IP40 védettség az előlap esetében és IP20 a készülékháznál (IEC 60529 szerint), valamint IK08 ütésállóság. Széles működési hőmérséklet-tartománya (-25...70 °C) és tárolási hőmérséklet-tartománya (-40...85 °C) biztosítja a megbízható működést különböző környezeti feltételek mellett. Az iEM3455 akár 3000 méter tengerszint feletti magasságig is használható, és 5–95% relatív páratartalom mellett is megbízhatóan működik 36 °C-on. A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CE, UKCA, CULus tanúsítványokat, ami igazolja a kiváló minőséget és megbízhatóságot.
Schneider Electric iEM3000 series - A9MEM3455 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméktípus: Acti9 iEM3000
Eszköz rövid neve: iEM3455
Termék vagy komponens típus: Energiamérő
Alkalmazási területek
Épületek költségmenedzsmentje: számlázás, fő betáplálás, alelosztók, elosztó szekrények
Adatközpontok költségmenedzsmentje: számlázás
Egészségügyi létesítmények költségmenedzsmentje: számlázás
Ipari létesítmények költségmenedzsmentje: számlázás
Költségallokáció különböző méretű épületekben és létesítményekben
Műszaki jellemzők
Pólusok: 3P + N, 1P + N, 3P
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Mérési technológia: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazása: Alszámlázás, Multi-tariff, Részleges mérés
Pontossági osztály: Class 0.5S aktív energia IEC 62053-22 szerint, Class 0.5S aktív energia ANSI C12.20 szerint
Bemeneti típus: Kisfeszültségű áramváltó 0,333 V vagy 1 V
Névleges feszültség: 100...277 V +/- 20%, 173...480 V +/- 20%
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési sebesség: 32 minta/ciklus
Mérési áram: 1...32767000 mA
Maximális mérhető érték: 99999999,9 kWh, 99999999 MWh
Tarifa bemenet: 4 tarifa
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontossági ellenőrzés, riasztás: túlterhelés, Sárga jelzőfény: aktív kommunikáció a Modbus porton (Modbus)
Be- és kimenetek
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Mechanikai jellemzők
Felszerelési mód: Pattintható
Szerelési tartó: DIN sín
Csatlakozások - sorkapcsok: Áramkör: csavaros sorkapcsok 6 mm² kábel(ek), Feszültségkör: csavaros sorkapcsok 2,5 mm² kábel(ek), Bemenet/kimenet kör: csavaros sorkapcsok 1,5 mm² kábel(ek), Kommunikáció: csavaros sorkapcsok 2,5 mm² kábel(ek)
Meghúzási nyomaték: Bemenet/kimenet kör: 0,5 N.m Philips csavarhúzó, Feszültségkör: 0,5 N.m Philips csavarhúzó, Áramkör: 0,8 N.m pozidriv csavarhúzó, Kommunikáció: 0,5 N.m Philips csavarhúzó
Vezeték csupaszítási hossz: Bemenet/kimenet kör: 6 mm, Feszültségkör: 8 mm, Áramkör: 8 mm, Kommunikáció: 7 mm
Környezeti jellemzők
IP védettségi fokozat: IP40 előlap: IEC 60529 szerint, IP20 ház: IEC 60529 szerint
IK védettségi fokozat: IK08
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 36 °C-on
Üzemi környezeti hőmérséklet: -25...70 °C - IEC
Tárolási környezeti hőmérséklet: -40...85 °C
Működési magasság: < 3000 m
Szín: Fehér
9 mm-es egységek: 10
Szélesség: 90 mm
Magasság: 87 mm
Mélység: 69 mm
Szabványok és tanúsítványok
Szabványok: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Terméktanúsítványok: CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítményfigyelő), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítményfigyelő), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség UL 61010-1 (biztonság), CULus megfelelőség EN 61010-1 (biztonság), KZ, RCM
