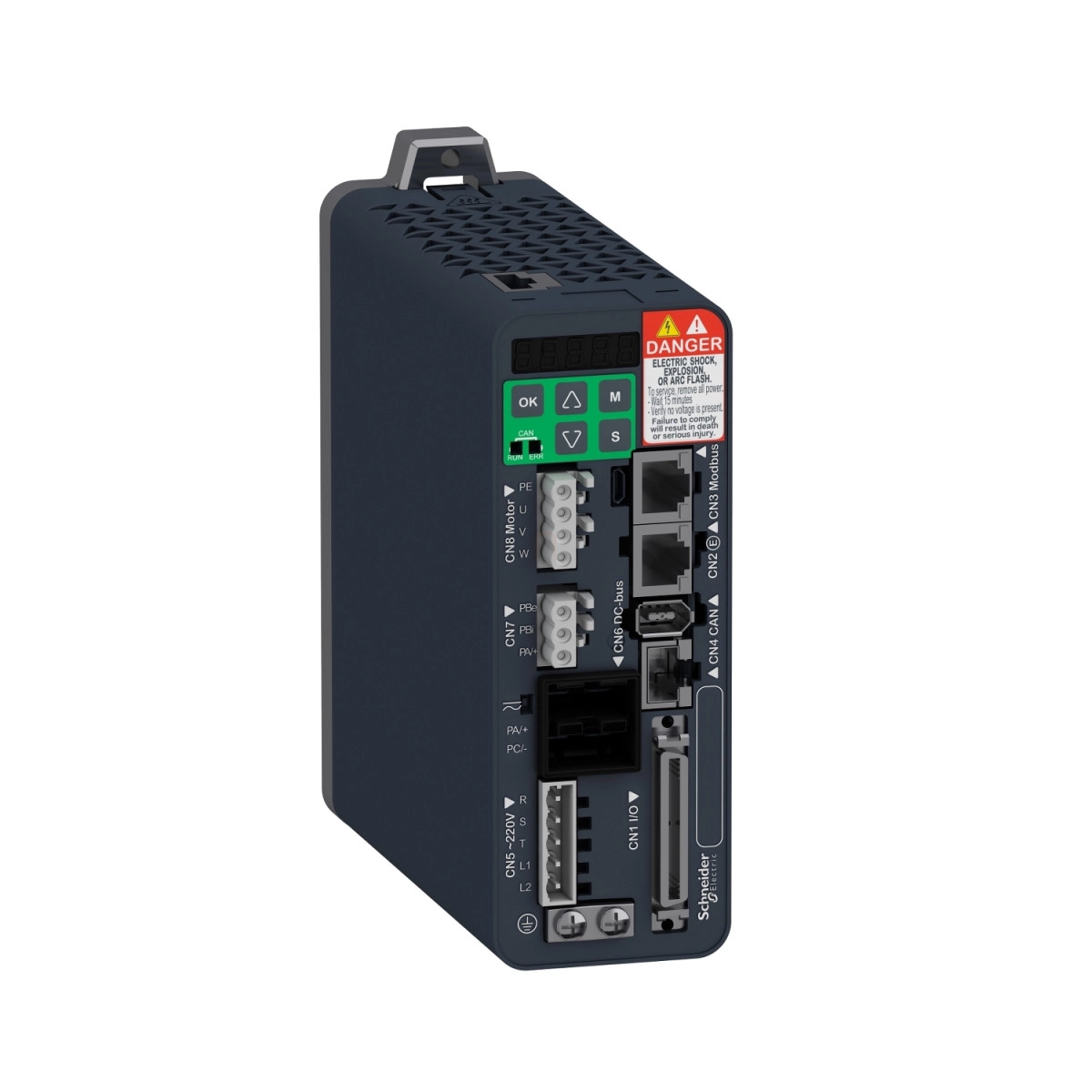

Schneider Electric Lexium 28 - LXM28EU02M3X - 28 szervohajtás, 200 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az LXM28EU02M3X szervo hajtás 1,5 A folyamatos kimeneti áramot biztosít, miközben a csúcsáram akár 4,5 A is lehet rövid ideig (3 másodpercig). A kapcsolási frekvencia 16 kHz, ami hozzájárul a motor csendes és stabil működéséhez. A hajtás teljes mértékben kompatibilis a Schneider Electric BCH2 szervomotorjaival (60 mm, 1 motor stacks), így teljes meghajtó rendszert alkothatnak különböző ipari alkalmazásokban.
Kommunikációs szempontból rendkívül rugalmas eszközről beszélhetünk. Integrált EtherCAT interfészt kínál 100 Mbit/s adatátviteli sebességgel, valamint rendelkezik RS485 csatlakozóval Modbus soros vonali kommunikációhoz is. A hajtás 8 programozható digitális bemenettel, 2 gyors lefoglaló bemenettel, 1 beépített STO (Safe Torque Off) biztonsági funkcióval, 5 logikai kimenettel és 1 impulzus kimenettel (PTO) rendelkezik. A biztonság kiemelt szempont: az eszköz megfelel többek között az IEC 61800-5-2:2007, ISO 13849-1:2008 és IEC 62061:2012 szabványoknak, SIL 2 biztonsági szintet biztosítva.
A hajtás természetes konvekcióval hűl, így nem igényel külön hűtőventilátort, ami növeli a megbízhatóságát. Méretei kompaktak: 55 mm széles, 150 mm magas és 146 mm mély, súlya mindössze 1 kg. A szerelési pozíció függőleges kell, hogy legyen a megfelelő hőelvezetés érdekében. IP20 védettségi fokozata miatt elsősorban vezérlőszekrénybe történő beépítésre alkalmas. Működési hőmérséklet-tartománya 0...55 °C, tárolási hőmérséklete -25...65 °C. A hajtás 1000 m tengerszint feletti magasságig teljes terheléssel üzemeltethető, 1000-2000 m között pedig 100 méterenként 1% teljesítménycsökkenéssel kell számolni.
Schneider Electric Lexium 28 - LXM28EU02M3X -28 szervohajtás, 200 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28E
Termék vagy komponens típus: Mozgásvezérlő szervo hajtás
Formátum: Kompakt ház
Vonali áram: 2,4 A 226,8 % 220 V-nál, egyfázisú
Vonali áram: 2,4 A 200,7 % 220 V-nál, háromfázisú
Tápellátás
Hálózat fázisszáma: Háromfázisú vagy egyfázisú
Névleges tápfeszültség: 200...240 V (- 10...15 %) háromfázisú
Névleges tápfeszültség: 200...240 V (- 20...15 %) egyfázisú
Tápfeszültség határértékek: 200…255 V háromfázisú
Tápfeszültség határértékek: 170…255 V egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Kimenet
Folyamatos kimeneti áram: 1,5 A 16 kHz-en
Kimeneti csúcsáram (3s): 4,5 A 220 V-nál
Folyamatos teljesítmény: 200 W 220 V-nál
Névleges teljesítmény: 0,2 kW 220 V-nál 16 kHz
Kapcsolási frekvencia: 16 kHz
Kimeneti feszültség: <= tápfeszültség
Kommunikáció
Kommunikációs interfész: EtherCAT, beépített
Csatlakozó típusa: RJ45 (CN4) EtherCAT-hoz
Hozzáférési mód: Slave
Átviteli sebesség: 100 Mbit/s EtherCAT-hoz
Fizikai interfész: RS485 Modbus soros vonali slave-hez
Be- és kimenetek
Diszkrét bemenet száma: 8 programozható (CN1), 2 gyors lefoglaló (CN1), 1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültsége: 24 V DC logikához
Diszkrét kimenet száma: 5 logikai kimenet (CN1) 12...24 V DC-nél, 1 impulzus vonat kimenet (PTO) (CN1)
Diszkrét kimenet feszültsége: 12...24 V DC
Védelem és biztonság
Védelmi típus: Fordított polaritás ellen: bemeneti jel, Rövidzár ellen: kimeneti jel, Túláram ellen: motor, Túlfeszültség ellen: motor, Alulfeszültség ellen: motor, Túlmelegedés ellen: motor, Túlterhelés ellen: motor, Túlsebesség ellen: motor
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint, SIL 2 az IEC 61508-1: 2010 szerint, PL d/kategória 3 az ISO 13849-1: 2008 szerint, SIL 2 az ISO 13849-1: 2009/AC szerint, SIL 2 az IEC 60204-1: 2006 szerint, SIL 2 az IEC 62061: 2012 szerint
Környezeti jellemzők
IP védettségi fokozat: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I. típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül
Környezeti hőmérséklet működés közben: 0…55 °C
Környezeti hőmérséklet tároláskor: -25…65 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...2000 m 1 % 100 méterenként
Fizikai jellemzők
Hűtési típus: Természetes konvekció
Üzemeltetési pozíció: Függőleges
Termék-kompatibilitás: Szervo motor BCH2 (60 mm, 1 motor stacks) 200 W-nál
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 146 mm
Nettó tömeg: 1 kg
Szabványok és tanúsítványok
Elektromágneses kompatibilitás: Vezetett emisszió - teszt szint: 3. szint C3 kategória az IEC 61800-3 szerint
Szabványok: IEC 61800-5-1
Termék tanúsítványok: CE, cULus
