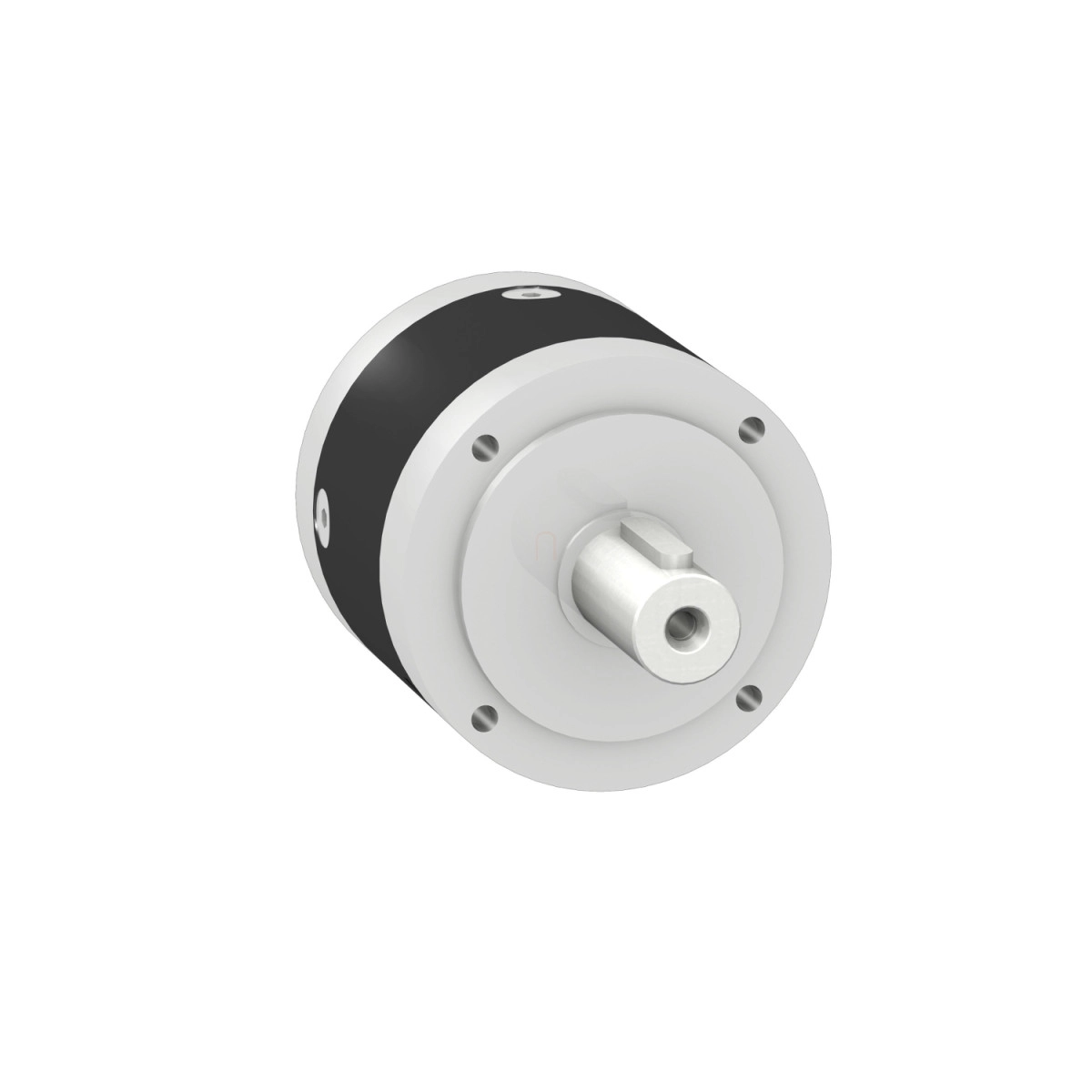

Schneider Electric Lexium 32 - GBX080010K - hajtómű, 80 mm, 10:1, szervomotorhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A GBX080010K hajtómű széles kompatibilitási spektrummal büszkélkedhet, hiszen számos Schneider Electric szervomotor-családdal használható együtt, beleértve a Lexium 62 ILM, Lexium 52, Lexium 32 és Lexium 28 sorozatokat. Emellett kompatibilis a BMH (70 mm, 3 motor stack), BSH (70 mm, 3 motor stack), BCH2 (80 mm, 1 motor stack), SH3, MH3 és ILM motorokkal is. Ez a sokoldalú kompatibilitás lehetővé teszi, hogy különböző automatizálási projektekben rugalmasan alkalmazhasd ezt a hajtóművet.
A hajtómű kiemelkedő műszaki paraméterei között szerepel a mindössze 7 ívperc maximális torziós holtjáték, amely rendkívüli pozicionálási pontosságot tesz lehetővé. A 6 N.m/ívperc torziós merevség stabil és pontos működést garantál még terhelés alatt is. A hajtómű hatásfoka kiemelkedően magas, 96%, ami energiahatékony üzemeltetést biztosít. A folyamatos kimeneti nyomaték 38 N.m (100 rpm fordulatszámon, 30°C-on mérve), míg a maximális kimeneti nyomaték eléri a 61 N.m értéket azonos feltételek mellett. A hajtómű tartósságát jelzi a 30.000 órás élettartam (100 rpm fordulatszám és 30°C mellett). A GBX080010K képes 650 N radiális erő és 900 N axiális erő elviselésére a megadott üzemi feltételek mellett.
A fekete eloxált alumíniumból készült ház nemcsak esztétikus megjelenést biztosít, hanem kiváló hőelvezetést és tartósságot is. A tengelyek C45 acélból készülnek, amely kiváló mechanikai tulajdonságokkal rendelkezik. A hajtómű élettartamra kenéssel van ellátva, így karbantartási igénye minimális. Bármilyen pozícióban szerelhető, ami tovább növeli a felhasználhatóságát különböző beépítési helyzetekben. A GBX080010K hajtómű üresjárati nyomatéka mindössze 0,1 N.m, ami hatékony energiafelhasználást eredményez alacsony terhelésű időszakokban is. Az IP54-es védettséggel rendelkező kimeneti tengely megfelelő védelmet biztosít por és nedvesség ellen. A hajtómű -25°C és +90°C közötti környezeti hőmérsékleten használható, ami széles alkalmazási területet tesz lehetővé különböző ipari környezetekben.
Schneider Electric Lexium 32 - GBX080010K -hajtómű, 80 mm, 10:1, szervomotorhoz műszaki adatok
Alapadatok
Termékcsalád: Lexium
Hajtómű típus: Egyenes fogazású
Termék vagy komponens típus: Planetáris hajtómű
Eszköz rövid neve: GBX
Hajtómű külső átmérője: 80 mm
Áttételi arány: 10:1
Kompatibilitás
Sorozat kompatibilitás: Lexium 62 ILM, Lexium 52, Lexium 32, Lexium 28
Termék kompatibilitás: BMH (70 mm, 3 motor stacks), BSH (70 mm, 3 motor stacks), BCH2 (80 mm, 1 motor stacks), SH3, MH3, ILM
Teljesítmény jellemzők
Maximális torziós holtjáték: 7 ívperc
Torziós merevség: 6 N.m/ívperc
Hatékonyság: 96,0%
Folyamatos kimeneti nyomaték: 38 N.m 100 rpm-nél 30°C-on
Maximális kimeneti nyomaték: 61 N.m 100 rpm-nél 30°C-on
Maximális radiális erő (Fr): 650 N 100 rpm-nél, a kimenő tengely közepén alkalmazva, 30.000 óra során 30°C-on
Maximális axiális erő (Fa): 900 N 100 rpm-nél, 30.000 óra során 30°C-on
Tehetetlenségi nyomaték: 0,423 kg.cm²
Üresjárati nyomaték: 0,1 N.m
Fizikai jellemzők
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Belső hossz: 72,0 mm
Bemeneti átmérő: 19,0 mm
Üzemeltetési feltételek
További információ: Élettartamra kenéssel ellátva
Élettartam órában: 30.000 óra 100 rpm-nél 30°C-on
Felszerelési helyzet: Bármilyen pozíció
Zajszint: 60 dB 1 m-nél, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90°C
Méretek
Méretértékek mm-ben: a2: 72, a3: 40, a4: 36, a5: 4, h: 22,5, g: 6, Ø1: 80, Ø2: 60h7, Ø3: 20h7, Ø4: M6x10, Ø5: 70
