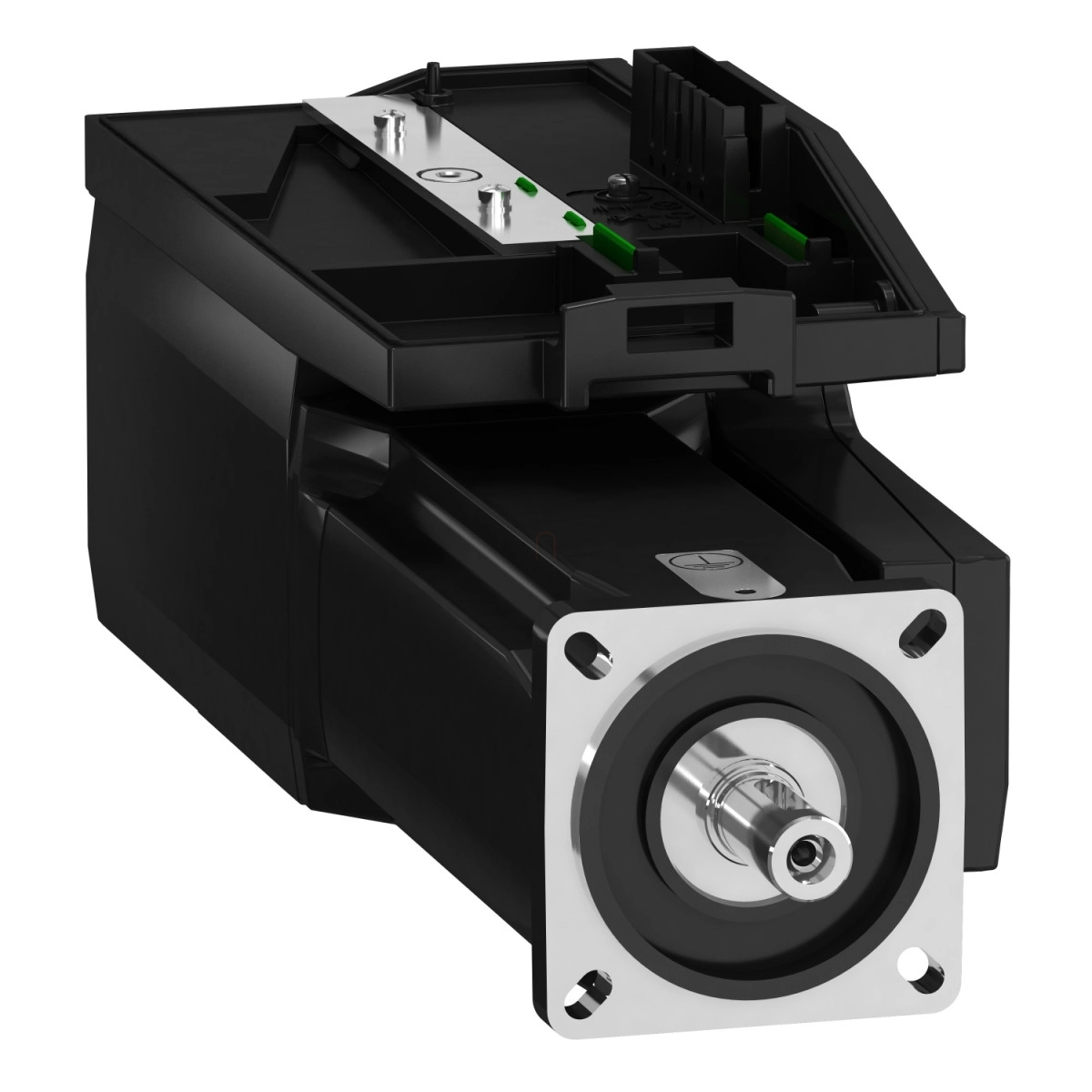

A Schneider Electric BMI0702P02F típusú servo motor egy kompakt, integrált hajtásos szervomotor a Lexium 32i termékcsaládból, amely egyesíti a motor és a hajtás funkcióit egyetlen egységben. Ez a háromfázisú szervomotor kimondottan precíziós alkalmazásokhoz készült, ahol a nagy pontosság és a megbízható teljesítmény alapvető követelmény.
A BMI0702P02F modell rendkívül sokoldalú megoldást kínál ipari automatizálási feladatokhoz. A 131072 pont/fordulat × 4096 fordulat felbontású abszolút multiturn SinCos Hiperface visszacsatolással rendelkezik, ami kiemelkedő pozicionálási pontosságot biztosít. Az IP54 védettségű tengely és IP65 védettségű ház megfelelő védelmet nyújt a por és nedvesség ellen ipari környezetben. A beépített fékrendszer 3 Nm tartónyomatékot biztosít, ami kiválóan alkalmas pozíciótartásra és biztonsági funkciókra.
A motor teljesítménye a tápfeszültségtől függően változik. 208 V háromfázisú táplálás mellett 400 W, 400 V esetén 800 W, 480 V-nál pedig 900 W névleges kimeneti teljesítményre képes. A folyamatos állónyomaték 2,48 Nm, míg a csúcs állónyomaték akár 6,8 Nm is lehet. A maximális mechanikai fordulatszám 8000 rpm, ami széles alkalmazási spektrumot tesz lehetővé. A névleges fordulatszám szintén a tápfeszültségtől függ: 208 V mellett 1800 rpm, 400 V-nál 3600 rpm, 480 V esetén pedig 4400 rpm.
A motor méretei is kompakt kialakítást tükröznek: 70 mm-es motorflanzzsal, 11 mm átmérőjű és 23 mm hosszú tengellyel rendelkezik. Szerelése nemzetközi szabvány szerinti karimával történik, ami megkönnyíti a beépíthetőséget. A teljes hossza 306 mm, ami előnyös lehet szűk beépítési helyeken. Az elektromos csatlakozás nyomtatott áramköri csatlakozón keresztül valósul meg.
A BMI0702P02F integrált EMC szűrővel rendelkezik, és természetes konvekcióval hűl. Kompatibilis a Lexium 32i CANopen és EtherCAT meghajtóvezérlő egységekkel, ami rugalmas kommunikációs lehetőségeket biztosít különböző vezérlőrendszerekhez. A motor 10 póluspárral, 1,24 kg.cm² forgórész tehetetlenséggel, 8,89 Ohm állórész ellenállással és 25,75 mH állórész induktivitással rendelkezik 20 °C-on. A nyomaték konstans 1,15 N.m/A, a vissz-EMF konstans pedig 77,18 V/krpm 20 °C-on. Az állórész elektromos időállandója 2,9 ms 20 °C-on, ami gyors válaszidőt tesz lehetővé.
Schneider Electric Lexium 32i - BMI0702P02F -32i integrált hajtásos szervomotor, 70 mm, 800 W, 2,48 Nm, IP54, 3f, retesz nélkül műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy összetevő típus: Szervomotor beépített hajtásfokozattal
Műszaki jellemzők
Maximális mechanikai sebesség: 8000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-nél
Kimeneti áram 3s csúcs: 6 A 400 V-nál 3 s-ig
Folyamatos állóáram: 2 A
Folyamatos állónyomaték: 2,48 N.m 208...480 V háromfázisú táplálás esetén
Teljesítmény jellemzők
Csúcs állónyomaték: 6,8 N.m 208 V háromfázisú táplálás esetén
6,8 N.m 400 V háromfázisú táplálás esetén
6,8 N.m 480 V háromfázisú táplálás esetén
Névleges kimeneti teljesítmény: 400 W 208 V háromfázisú táplálás esetén
800 W 400 V háromfázisú táplálás esetén
900 W 480 V háromfázisú táplálás esetén
Névleges nyomaték: 2,4 N.m 208 V háromfázisú táplálás esetén
2,2 N.m 400 V háromfázisú táplálás esetén
2 N.m 480 V háromfázisú táplálás esetén
Névleges sebesség: 1800 rpm 208 V háromfázisú táplálás esetén
3600 rpm 400 V háromfázisú táplálás esetén
4400 rpm 480 V háromfázisú táplálás esetén
Kompatibilitás
Termék kompatibilitás: LXM32i CANopen meghajtóvezérlő egység
LXM32i EtherCAT meghajtóvezérlő egység
Mechanikai jellemzők
Tengely vég: Retesz nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Van
Tartónyomaték: 3 N.m tartófék
Szerelési támogatás: Nemzetközi szabvány karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Elektromos paraméterek
Nyomaték állandó: 1,15 N.m/A 20 °C-on
Vissza-EMF állandó: 77,18 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenség: 1,24 kg.cm²
Állórész ellenállás: 8,89 Ohm 20 °C-on
Állórész induktivitás: 25,75 mH 20 °C-on
Állórész elektromos időállandó: 2,9 ms 20 °C-on
Mechanikai terhelhetőség
Maximális radiális erő Fr: 710 N 1000 rpm-nél
560 N 2000 rpm-nél
490 N 3000 rpm-nél
450 N 4000 rpm-nél
410 N 5000 rpm-nél
390 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 × Fr
Egyéb jellemzők
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hossz: 306 mm
Motor kötegek száma: 2
IP védettség
IP védettségi fokozat: Tengely: IP54
Ház: IP65
