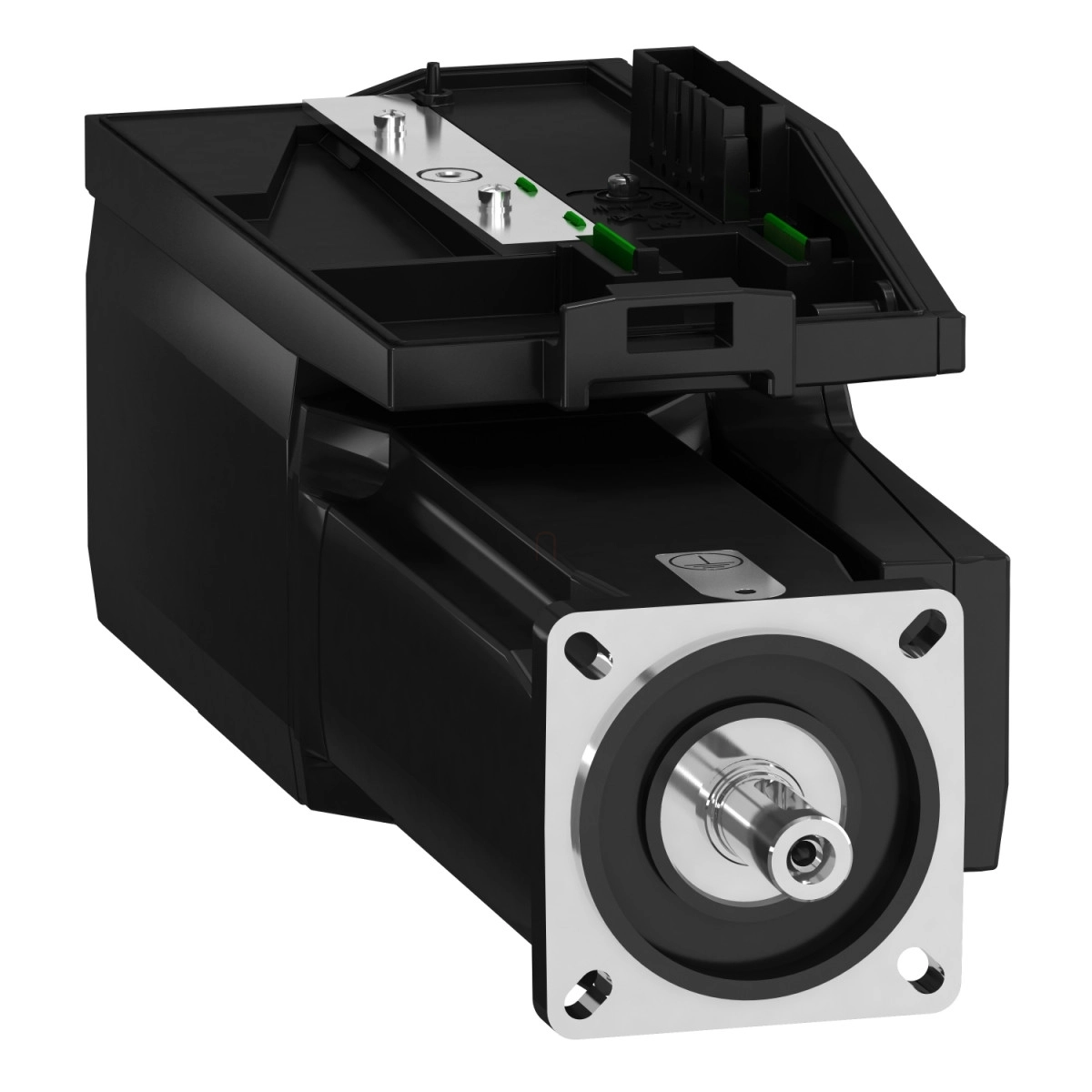

A Schneider Electric Lexium 32i termékvonalához tartozó BMI0702P17A integrált hajtásos szervomotor egy kompakt és nagy teljesítményű megoldást kínál az automatizálási rendszerekhez. Ez a 3-fázisú, IP54 védelmi szinttel rendelkező szervomotor tökéletes választás precíziós mozgásvezérlési alkalmazásokhoz, ahol a megbízható működés és a pontos pozicionálás alapvető követelmény.
A BMI0702P17A modell kiemelkedő műszaki paraméterekkel rendelkezik. A motor teljes névleges kimeneti teljesítménye 400 W 208 V-on, 800 W 400 V-on, illetve 900 W 480 V-on háromfázisú táplálás esetén. Folyamatos nyomatéka 2,48 Nm, míg csúcsnyomatéka eléri a 6,8 Nm-t. A maximális mechanikai fordulatszáma 8000 rpm, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokban. A névleges fordulatszáma tápfeszültségtől függően 1800 rpm (208 V), 3600 rpm (400 V) vagy 4400 rpm (480 V) lehet. A folyamatos kimenő áram 2 A 8 kHz-en, míg a 3 másodperces csúcsáram 6 A 400 V-on.
A BMI szervomotor abszolút multiturn SinCos Hiperface visszacsatolással rendelkezik, melynek felbontása rendkívüli: 32768 pont/fordulat x 4096 fordulat. A motor tengelyvége retesszel ellátott, tengelyátmérője 11 mm, tengelyhossza 23 mm, a retesz szélessége pedig 4 mm. A motorházat természetes konvekciós hűtés jellemzi. Kompatibilis a Lexium 32i CANopen és EtherCAT szabványú hajtásvezérlő egységekkel, ami különböző kommunikációs protokollokkal való alkalmazhatóságát biztosítja.
Teljesítménygörbéi különböző tápfeszültségek mellett kiemelkedő teljesítményt mutatnak. Például 400 V-os háromfázisú tápellátásnál a maximális csúcsteljesítmény 2161 W 3280 rpm fordulatszámon és 6,29 Nm nyomatékkal. A motor további lényeges paraméterei közé tartozik az 1,15 Nm/A nyomaték-állandó, a 77,18 V/krpm ellenelektromos erő állandó, a 10 motormágnes-pólus, valamint a 1,13 kg·cm² forgórész-tehetetlenségi nyomaték. A sztátor ellenállása 8,89 Ohm, induktivitása pedig 25,75 mH 20°C-on. A motor nemzetközi szabványnak megfelelő peremmel szerelhető, a motorperem mérete 70 mm. Elektromos csatlakozása nyomtatott áramköri csatlakozón keresztül történik.
Schneider Electric Lexium 32i - BMI0702P17A -32i integrált hajtásos szervomotor, 70 mm, 800 W, 2,48 Nm, IP54, 3f, retesszel műszaki adatok
Főbb jellemzők
Terméktípus: Servo motor beépített teljesítményfokozattal
Sorozat kompatibilitás: Lexium 32i
Készülék rövid neve: BMI
Villamos jellemzők
Névleges tápfeszültség: 208...480 V (-15...+10%)
Tápfeszültség határok: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápellátás frekvenciája: 50/60 Hz (±5%)
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-en
Kimeneti csúcsáram 3 másodpercig: 6 A 400 V-on 3 másodpercig
Folyamatos álló áram: 2 A
Teljesítmény jellemzők
Folyamatos álló nyomaték: 2,48 N.m 208...480 V háromfázisú
Csúcs álló nyomaték: 6,8 N.m 208 V háromfázisú, 6,8 N.m 400 V háromfázisú, 6,8 N.m 480 V háromfázisú
Névleges kimeneti teljesítmény: 400 W 208 V háromfázisú, 800 W 400 V háromfázisú, 900 W 480 V háromfázisú
Névleges nyomaték: 2,4 N.m 208 V háromfázisú, 2,2 N.m 400 V háromfázisú, 2 N.m 480 V háromfázisú
Névleges fordulatszám: 1800 rpm 208 V háromfázisú, 3600 rpm 400 V háromfázisú, 4400 rpm 480 V háromfázisú
Maximális áram Irms: 9,6 A 208 V háromfázisú, 9,6 A 400 V háromfázisú, 9,6 A 480 V háromfázisú
Mechanikai jellemzők
Tengely kialakítás: Retesszel
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Retesz szélesség: 4 mm
Tartó fék: Nélküli
Rögzítés: Nemzetközi szabványos perem
Motor perem méret: 70 mm
Hosszúság: 268 mm
Visszacsatolási rendszer
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Elektromos paraméterek
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomaték állandó: 1,15 N.m/A 20 °C-on
Ellenelektromos erő állandó: 77,18 V/krpm 20 °C-on
Motor pólusainak száma: 10
Forgórész tehetetlensége: 1,13 kg.cm²
Sztátor ellenállás: 8,89 Ohm 20 °C-on
Sztátor induktivitás: 25,75 mH 20 °C-on
Sztátor elektromos időállandó: 2,9 ms 20 °C-on
Környezeti feltételek
IP védelmi fokozat: Tengely: IP54, Ház: IP65
Hűtés típusa: Természetes konvekció
Kompatibilitás
Termék kompatibilitás: Lexium 32i CANopen hajtásvezérlő egység, Lexium 32i EtherCAT hajtásvezérlő egység
