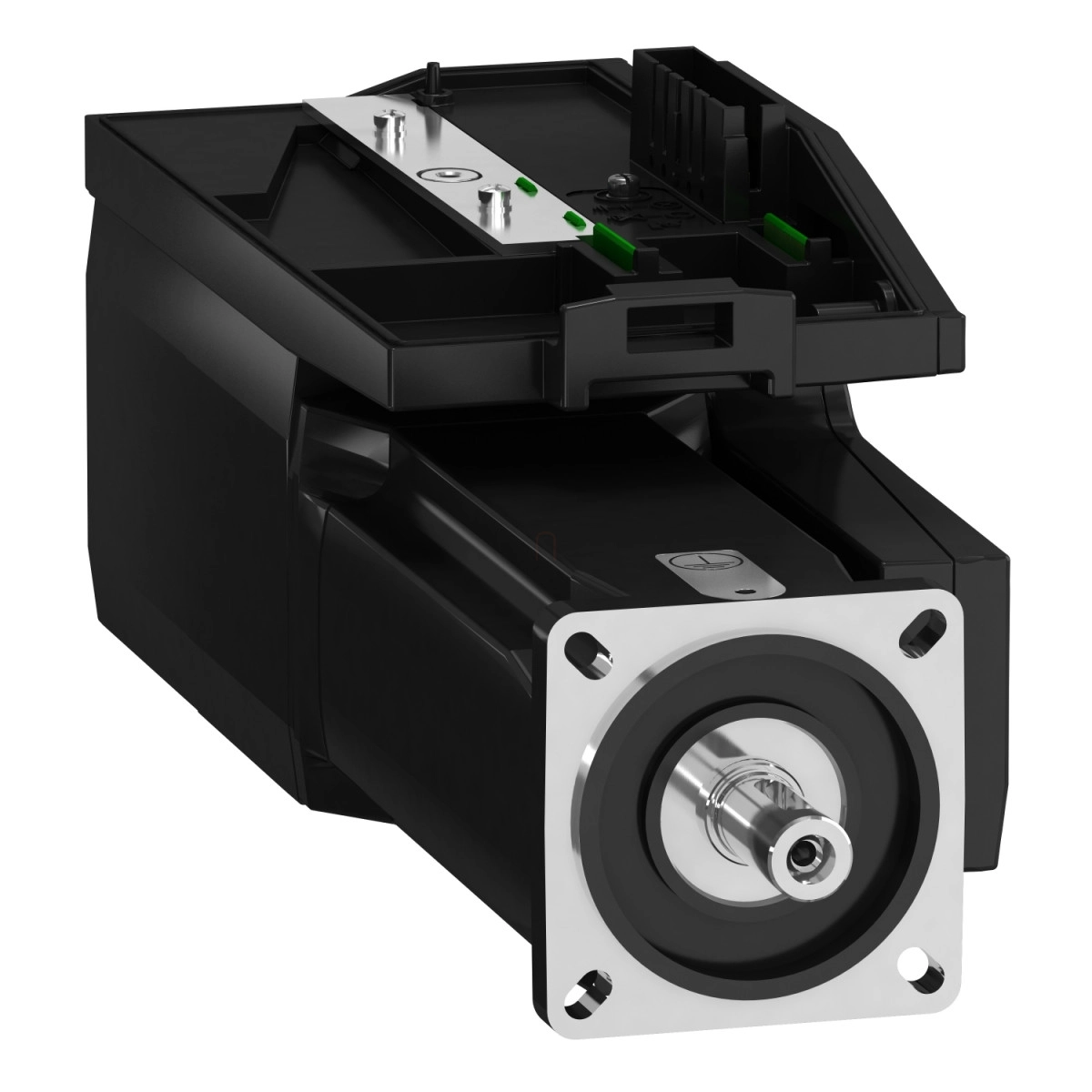

A Schneider Electric BMI0702P17F egy kimagasló teljesítményű servo motor beépített teljesítményfokozattal, amely a Lexium 32i termékcsaládhoz illeszkedik. Ez a kompakt kivitelű, IP54 védettségi fokozattal rendelkező motor ideális választás precíziós mozgatást igénylő ipari automatizálási alkalmazásokhoz, ahol kritikus fontosságú a pontos pozicionálás és sebesség szabályozás.
A BMI0702P17F egy háromfázisú, többfordulatú (multiturn) szervomotor, amely maximum 8000 ford/perc mechanikai sebességre képes. Fő erőssége a 32768 impulzus/fordulat × 4096 fordulat felbontású Absolute multiturn SinCos Hiperface visszacsatolás, amely rendkívül precíz pozicionálást tesz lehetővé. A motor beépített fékkel rendelkezik, amely 3 Nm tartó nyomatékot biztosít, így kikapcsolt állapotban is biztonságosan tartja a pozícióját.
A termék 208-480 V háromfázisú tápfeszültséggel üzemeltethető, és különböző feszültségszintek mellett eltérő teljesítmény-karakterisztikákkal rendelkezik. 400 V háromfázisú tápfeszültség mellett a névleges kimeneti teljesítménye 800 W, névleges fordulatszáma 3600 ford/perc, névleges nyomatéka pedig 2,2 Nm. A motor csúcs állónyomatéka valamennyi tápfeszültség mellett (208V, 400V, 480V) 6,8 Nm, folyamatos állónyomatéka pedig 2,48 Nm. A beépített teljesítményfokozat 8 kHz-en 2 A folyamatos kimeneti áramot biztosít, míg 3 másodpercig tartó csúcsterhelés esetén akár 6 A-t is képes leadni.
A BMI0702P17F reteszelt tengelyvégződéssel rendelkezik, aminek átmérője 11 mm, hossza 23 mm, a retesz szélessége pedig 4 mm. A motor felszerelése nemzetközi szabvány szerinti karimával történik, amelynek mérete 70 mm. Az elektromos csatlakoztatás nyomtatott áramköri csatlakozóval valósítható meg.
Különleges technikai jellemzők közé tartozik a beépített EMC szűrő, a 10 pólusú motor kialakítás, valamint a természetes konvekciós hűtés. A motor rotorjának tehetetlenségi nyomatéka 1,24 kg.cm², állórész ellenállása 8,89 Ohm 20 °C-on, állórész induktivitása 25,75 mH 20 °C-on. A motor nyomatékállandója 1,15 Nm/A 20 °C-on, a visszaindukcióállandó értéke pedig 77,18 V/krpm 20 °C-on.
A BMI0702P17F kompatibilis a LXM32i CANopen és LXM32i EtherCAT hajtásvezérlő egységekkel, így könnyen integrálható különböző ipari hálózatokba. A termék teljes hossza 306 mm, ami 2 motor stackből épül fel. A házra vonatkozó IP védettség IP65, míg a tengely IP54 védettséggel rendelkezik.
A különböző terhelési és fordulatszám görbék alapján megállapítható, hogy a motor rendkívül rugalmasan alkalmazható különböző ipari környezetben. Például 400 V háromfázisú tápfeszültség mellett a maximális csúcsteljesítmény 2161 W, ami 3280 ford/perc mellett 6,29 Nm nyomatékot jelent, míg a maximális folyamatos teljesítmény 892 W, ami 4560 ford/perc mellett 1,87 Nm nyomatékot biztosít.
Schneider Electric Lexium 32i - BMI0702P17F -32i integrált hajtásos szervomotor, 70 mm, 800 W, 2,48 Nm, IP54, 3f, retesszel műszaki adatok
Általános jellemzők
Termékcsalád-kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék típusa: Szervomotor beépített teljesítményfokozattal
Mechanikai jellemzők
Maximális mechanikai sebesség: 8000 ford/perc
Tengelyvég típusa: Reteszelt
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Retesz szélesség: 4 mm
Rögzítés típusa: Nemzetközi szabvány szerinti karima
Motor karima méret: 70 mm
Teljes hossz: 306 mm
Középpontozó gallér átmérő: 60 mm
Középpontozó gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körosztása: 75...82 mm
Tengely váll-karima távolság: 2,5 mm
Elektromos jellemzők
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-nél
3s csúcs kimeneti áram: 6 A 400 V-nál 3 s-ig
Folyamatos állóáram: 2 A
Folyamatos állónyomaték: 2,48 Nm 208...480 V háromfázisnál
Csúcs állónyomaték: 6,8 Nm 208 V háromfázisnál
6,8 Nm 400 V háromfázisnál
6,8 Nm 480 V háromfázisnál
Névleges kimeneti teljesítmény: 400 W 208 V háromfázisnál
800 W 400 V háromfázisnál
900 W 480 V háromfázisnál
Névleges nyomaték: 2,4 Nm 208 V háromfázisnál
2,2 Nm 400 V háromfázisnál
2 Nm 480 V háromfázisnál
Névleges fordulatszám: 1800 ford/perc 208 V háromfázisnál
3600 ford/perc 400 V háromfázisnál
4400 ford/perc 480 V háromfázisnál
Maximális áram Irms: 9,6 A 208 V, háromfázisnál
9,6 A 400 V, háromfázisnál
9,6 A 480 V, háromfázisnál
Visszacsatolás és vezérlés
Termék kompatibilitás: LXM32i CANopen hajtásvezérlő egység
LXM32i EtherCAT hajtásvezérlő egység
Visszacsatolás típusa: Absolute multiturn SinCos Hiperface
Sebesség-visszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Fék paraméterek
Tartófék: Van
Tartónyomaték: 3 Nm tartófék
Fék behúzási teljesítmény: 5 W
Motorjellemzők
Motor pólusok száma: 10
Nyomatékállandó: 1,15 Nm/A 20 °C-on
Visszaindukciós állandó: 77,18 V/krpm 20 °C-on
Rotor tehetetlensége: 1,24 kg.cm²
Állórész ellenállás: 8,89 Ohm 20 °C-on
Állórész induktivitás: 25,75 mH 20 °C-on
Állórész elektromos időállandója: 2,9 ms 20 °C-on
Maximális radiális erő Fr: 710 N 1000 ford/percnél
560 N 2000 ford/percnél
490 N 3000 ford/percnél
450 N 4000 ford/percnél
410 N 5000 ford/percnél
390 N 6000 ford/percnél
Maximális axiális erő Fa: 0,2 x Fr
Környezeti feltételek
IP védelmi fokozat: Tengely: IP54
Ház: IP65
Hűtés típusa: Természetes konvekció
Elektromos csatlakozás
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Motor stacks száma: 2
