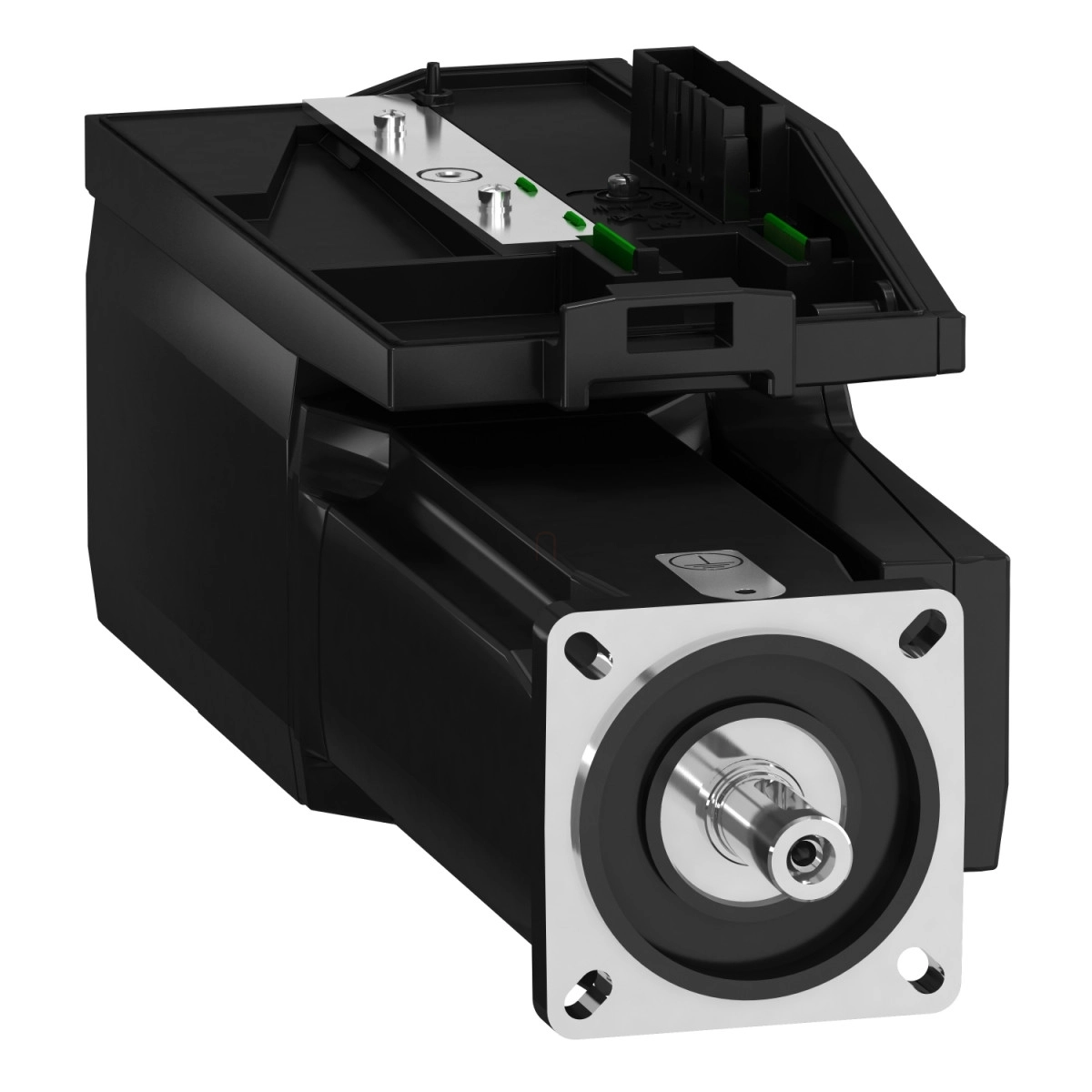

A Schneider Electric BMI0702T02A típusú szervomotor a Lexium 32i termékcsaládhoz tartozó, beépített teljesítményfokozattal ellátott motor, amely kiemelkedő precizitást biztosít az ipari automatizálási alkalmazásokban. Ez az egyfázisú szervomotor ideális választás olyan rendszerekhez, ahol fontos a pontos pozicionálás, valamint a kompakt kialakítás. A BMI0702T02A modell különlegessége, hogy a motorba integrált elektronikával rendelkezik, így kevesebb külső komponensre van szükség a rendszer kiépítéséhez, ami egyszerűbb üzembe helyezést és karbantartást tesz lehetővé.
A BMI0702T02A szervomotor műszaki paraméterei kiemelkedőek a kategóriájában. A motor 700 W névleges kimeneti teljesítményt biztosít 230 V egyfázisú tápfeszültség mellett, illetve 400 W-ot 115 V-on. A folyamatos állónyomatéka 2,48 Nm, míg a csúcs állónyomaték mindkét tápfeszültség esetén (115 V és 230 V) eléri a 6,6 Nm-t. A névleges forgatónyomaték 2,2 Nm 115 V-on és 1,7 Nm 230 V-on. A motor maximális mechanikai fordulatszáma 8000 fordulat/perc, névleges fordulatszáma pedig 4000 fordulat/perc 230 V-on és 1700 fordulat/perc 115 V-on. Az IP54 védettségű tengely és az IP65 védettségű ház biztosítja a megbízható működést még kedvezőtlen környezeti feltételek között is.
A BMI0702T02A szervomotor abszolút multiturn SinCos Hiperface visszacsatolási rendszerrel rendelkezik, amely 131072 pont/fordulat × 4096 fordulat felbontást biztosít. Ez a rendkívül pontos visszacsatolás lehetővé teszi a motor pozíciójának precíz követését és szabályozását. A motor 10 pólusú, forgórész tehetetlensége 1,13 kg.cm², állórész ellenállása 2,7 Ohm 20 °C-on, állórész induktivitása 7,8 mH 20 °C-on. A nyomaték konstans 0,63 Nm/A 20 °C-on, a visszaindukált feszültség konstans pedig 42,1 V/krpm 20 °C-on. A motor természetes konvekcióval hűl, így nem igényel külön hűtőrendszert. Kompatibilis a Schneider Electric LXM32i CANopen és LXM32i EtherCAT vezérlőegységeivel, ami rugalmas integrációt biztosít különböző automatizálási rendszerekbe.
A BMI0702T02A szervomotor mechanikai kialakítása nemzetközi szabványos karimával készül, 70 mm-es motor karimamérettel. A motor tengelye 11 mm átmérőjű, 23 mm hosszú, menetkialakítás nélküli. Másodlagos tengelyvéggel nem rendelkezik. A központosító gallér átmérője 60 mm, mélysége 2,5 mm. A rögzítéshez 4 db 5,5 mm átmérőjű furaton keresztül lehet a motort felszerelni, a furatok körének átmérője 75-82 mm. Az elektromos csatlakozás nyomtatott áramköri csatlakozón keresztül történik. A motor hossza 268 mm, és 2 motorköteget tartalmaz. A maximum radiális erő (Fr) fordulatszám-függő: 710 N 1000 fordulat/percnél, és ez az érték csökken a fordulatszám növekedésével, 6000 fordulat/percnél már csak 390 N. A maximális axiális erő (Fa) a radiális erő 0,2-szerese. A BMI0702T02A szervomotor kiválóan alkalmazható precíziós mozgatást igénylő ipari berendezésekben, robotikában, csomagológépekben és egyéb automatizált rendszerekben.
Schneider Electric Lexium 32i - BMI0702T02A -32i integrált hajtásos szervomotor, 70 mm, 700 W, 2,48 Nm, IP54, 1f, retesz nélkül műszaki adatok
Főbb jellemzők
Kompatibilitási tartomány: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típus: Szervomotor teljesítményfokozattal
Kiegészítő adatok
Maximális mechanikai fordulatszám: 8000 fordulat/perc
Névleges tápfeszültség: 115...230 V -15...10%
Tápfeszültség határértékek: 100...240 V
Hálózati fázisok száma: Egyfázisú
Tápfrekvencia: 50/60 Hz -5...5%
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2,6 A 8 kHz-nél
Kimeneti áram 3s csúcs: 10,5 A 230 V-nál 1 s időtartamra
Folyamatos állóáram: 2,6 A
Folyamatos állónyomaték: 2,48 Nm 115...230 V egyfázisú feszültségnél
Csúcs állónyomaték: 6,6 Nm 115 V egyfázisú feszültségnél, 6,6 Nm 230 V egyfázisú feszültségnél
Névleges kimeneti teljesítmény: 700 W 230 V egyfázisú feszültségnél, 400 W 115 V egyfázisú feszültségnél
Névleges nyomaték: 2,2 Nm 115 V egyfázisú feszültségnél, 1,7 Nm 230 V egyfázisú feszültségnél
Névleges fordulatszám: 4000 fordulat/perc 230 V egyfázisú feszültségnél, 1700 fordulat/perc 115 V egyfázisú feszültségnél
Maximális áram Irms: 17,7 A 230 V-nál egyfázisú, 17,7 A 115 V-nál egyfázisú
Termék kompatibilitás: Vezérlőegység LXM32i CANopen, Vezérlőegység LXM32i EtherCAT
Tengelyvég: Menetkialakítás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Fordulatszám visszacsatolás felbontás: 131072 pont/fordulat × 4096 fordulat
Mechanikai jellemzők
Tartófék: Nélkül
Szerelési támasz: Nemzetközi szabványos karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomaték konstans: 0,63 Nm/A 20 °C-on
Visszaindukált feszültség konstans: 42,1 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenség: 1,13 kg.cm²
Állórész ellenállás: 2,7 Ohm 20 °C-on
Állórész induktivitás: 7,8 mH 20 °C-on
Állórész elektromos időkonstans: 2,89 ms 20 °C-on
Maximális radiális erő Fr: 710 N 1000 fordulat/percnél, 560 N 2000 fordulat/percnél, 490 N 3000 fordulat/percnél, 450 N 4000 fordulat/percnél, 410 N 5000 fordulat/percnél, 390 N 6000 fordulat/percnél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 268 mm
Motor kötegek száma: 2
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Szerelési furatok száma: 4
Szerelési furatok átmérője: 5,5 mm
A szerelési furatok körének átmérője: 75...82 mm
Tengelygallér távolsága a karimától: 2,5 mm
Környezeti jellemzők
IP védettségi fokozat: Tengely: IP54, Ház: IP65
