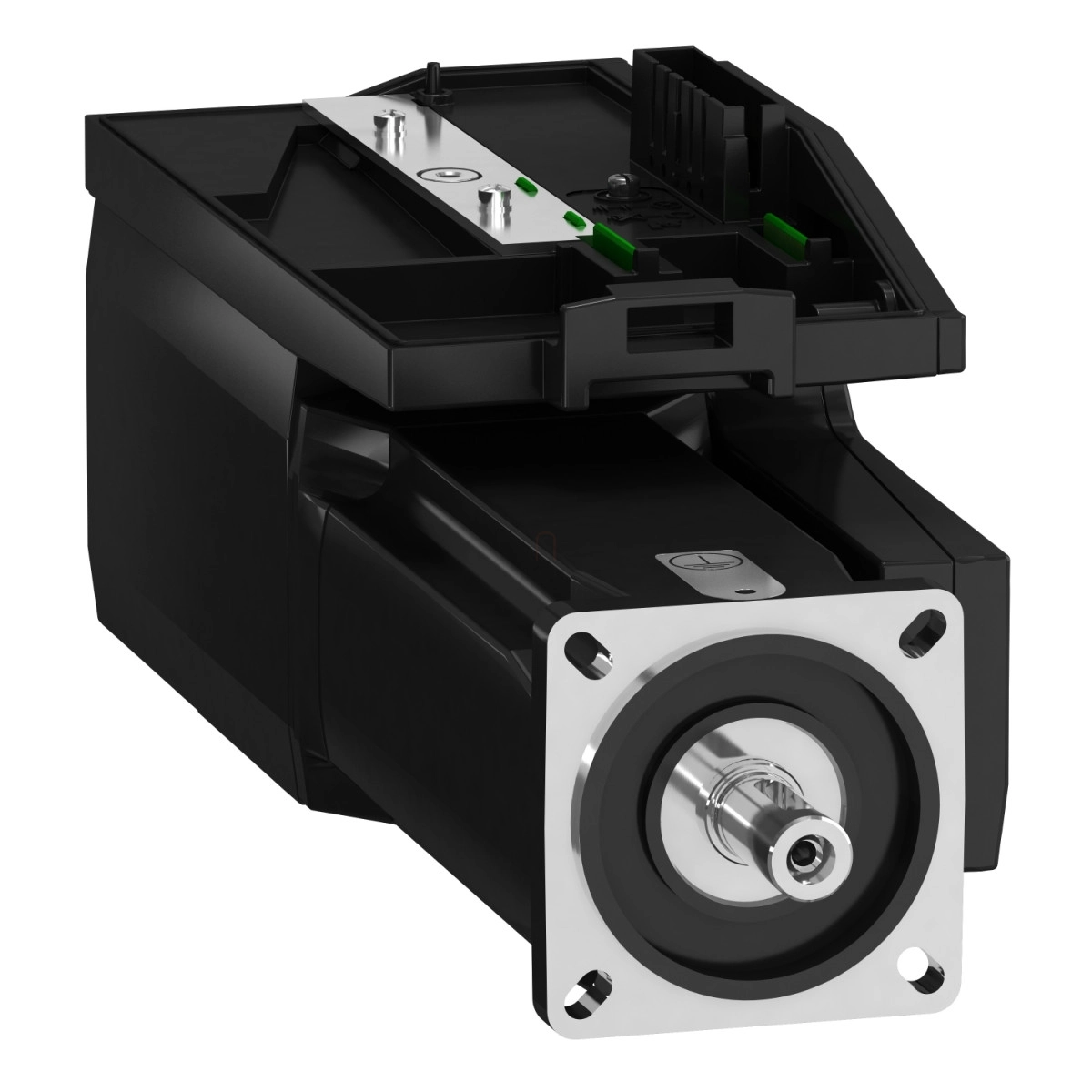

A Schneider Electric BMI0702T02F típusú szervomotor a Lexium 32i sorozat integrált hajtásos kivitele, amely kiemelkedő pontosságot és megbízhatóságot biztosít ipari alkalmazásokban. Ez az 1-fázisú, IP54 védettségű motor beépített fékrendszerrel rendelkezik, amely precíz pozicionálást tesz lehetővé a legigényesebb automatizálási feladatoknál is.
A motor 131072 pont/fordulat × 4096 fordulat felbontású abszolút multiturn SinCos Hiperface visszacsatolással rendelkezik, ami rendkívül pontos pozícionálást biztosít. A BMI0702T02F teljesítménye 700 W 230 V-os, illetve 400 W 115 V-os egyfázisú tápellátás mellett. A folyamatos nyomaték értéke 2,48 Nm 115-230 V egyfázisú tápellátás esetén, míg a csúcs nyomaték mindkét feszültségszintnél eléri a 6,6 Nm-t. A motor névleges fordulatszáma 230 V-nál 4000 rpm, míg 115 V-nál 1700 rpm.
A BMI0702T02F szervomotor kiemelkedő jellemzője a beépített teljesítményfokozat és az integrált EMC szűrő, amely egyszerűsíti a telepítést és csökkenti a külső komponensek szükségességét. A motor kompatibilis a Lexium 32i CANopen és EtherCAT vezérlőegységekkel, így rugalmasan illeszthető különböző kommunikációs protokollokhoz. A motor tengelyvége megmunkálatlan, átmérője 11 mm, hossza 23 mm, ami számos alkalmazáshoz megfelelő csatlakozást biztosít. A motor természetes konvekciós hűtéssel rendelkezik, ami csendes működést tesz lehetővé.
A motor további műszaki paraméterei között szerepel a 3 Nm-es rögzítő nyomaték a fékrendszernek köszönhetően, a 0,63 Nm/A nyomatékállandó és a 42,1 V/krpm ellenelektromotoros erő állandó 20°C-on. A motor 10 pólussal, 1,24 kg·cm² forgórész tehetetlenséggel, valamint 2,7 Ohm állórész ellenállással és 7,8 mH állórész induktivitással rendelkezik 20°C-on. Az állórész elektromos időállandója 2,89 ms 20°C-on. A motor maximális radiális terhelhetősége fordulatszámfüggő: 1000 rpm-nél 710 N, amely 6000 rpm-nél 390 N-ra csökken. A maximális axiális erő a radiális erő 0,2-szerese. A fék behúzási teljesítménye 5 W.
Schneider Electric Lexium 32i - BMI0702T02F -32i integrált hajtásos szervomotor, 70 mm, 700 W, 2,48 Nm, IP54, 1f, retesz nélkül műszaki adatok
Fő jellemzők
Sorozat kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy alkatrész típusa: Szervomotor beépített teljesítményfokozattal
Kiegészítő adatok
Maximális mechanikai fordulatszám: 8000 rpm
Névleges tápfeszültség: 115...230 V - 15...10 %
Tápfeszültség határértékek: 100...240 V
Hálózati fázisszám: Egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2,6 A 8 kHz-en
Kimeneti áram 3s csúcs: 10,5 A 230 V-nál 1 mp-re
Folyamatos állóhelyzeti áram: 2,6 A
Folyamatos állóhelyzeti nyomaték: 2,48 N.m 115...230 V egyfázisúnál
Csúcs állóhelyzeti nyomaték: 6,6 N.m 115 V egyfázisúnál
6,6 N.m 230 V egyfázisúnál
Névleges kimeneti teljesítmény: 700 W 230 V egyfázisúnál
400 W 115 V egyfázisúnál
Névleges nyomaték: 2,2 N.m 115 V egyfázisúnál
1,7 N.m 230 V egyfázisúnál
Névleges fordulatszám: 4000 rpm 230 V egyfázisúnál
1700 rpm 115 V egyfázisúnál
Maximális áram Irms: 17,7 A 230 V, egyfázisúnál
17,7 A 115 V, egyfázisúnál
Terméktulajdonságok
Termék kompatibilitás: LXM32i CANopen meghajtó vezérlőegység
LXM32i EtherCAT meghajtó vezérlőegység
Tengelyvég: Megmunkálatlan
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebességvisszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Van
Tartónyomaték: 3 N.m tartófék
Szerelési támasz: Nemzetközi szabványos perem
Motor perem mérete: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri kártya csatlakozó
Nyomaték állandó: 0,63 N.m/A 20 °C-on
Ellenelektromotoros erő állandó: 42,1 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenség: 1,24 kg.cm²
Állórész ellenállás: 2,7 Ohm 20 °C-on
Állórész induktivitás: 7,8 mH 20 °C-on
Állórész elektromos időállandó: 2,89 ms 20 °C-on
Mechanikai és környezeti jellemzők
Maximális radiális erő Fr: 710 N 1000 rpm-nél
560 N 2000 rpm-nél
490 N 3000 rpm-nél
450 N 4000 rpm-nél
410 N 5000 rpm-nél
390 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hosszúság: 306 mm
Motor csomagok száma: 2
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Szerelő furatok száma: 4
Szerelő furatok átmérő: 5,5 mm
Szerelő furatok körátmérője: 75...82 mm
Tengely váll-perem távolság: 2,5 mm
Környezetvédelem
IP védettségi fokozat: Tengely: IP54
Ház: IP65
