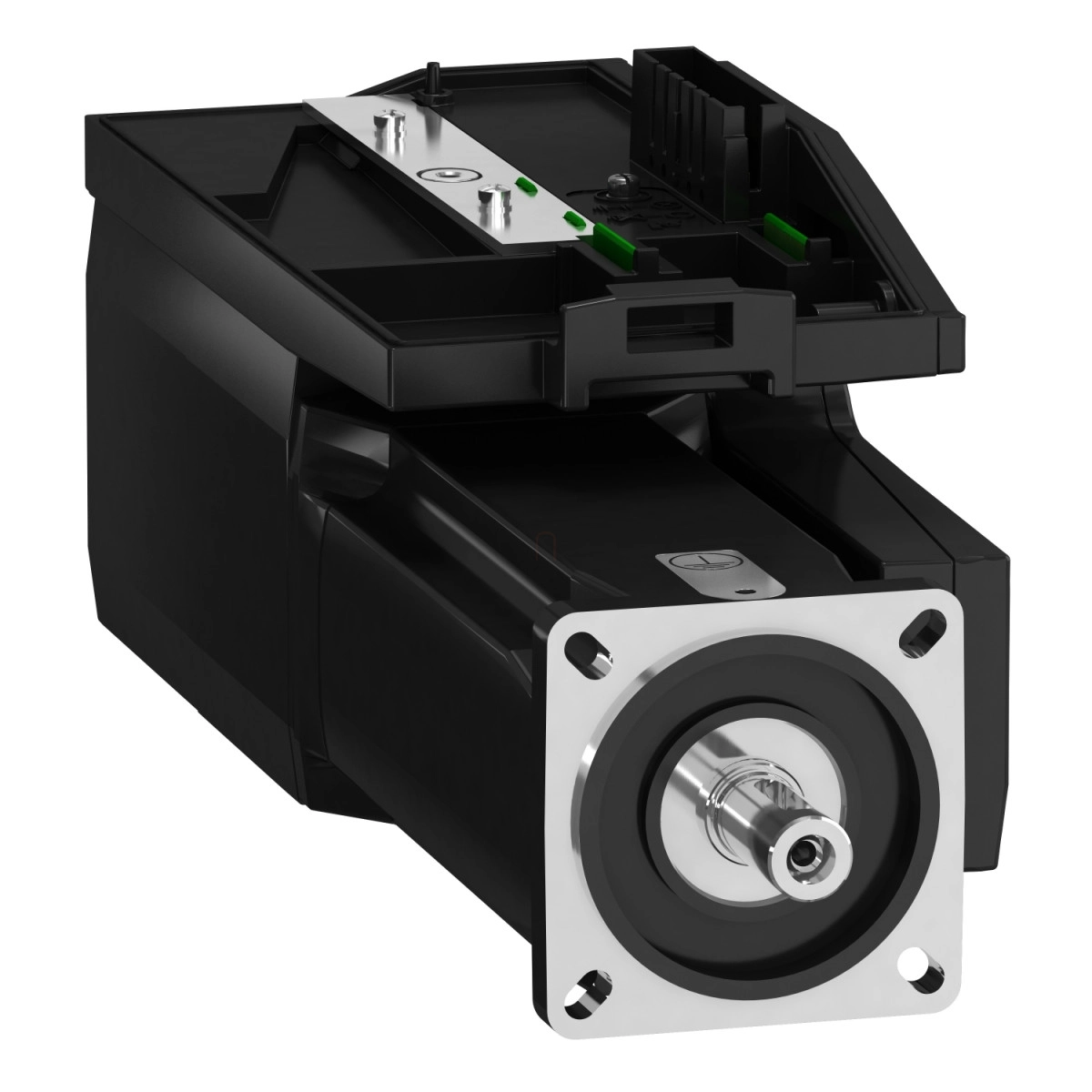

A Schneider Electric BMI0702T06F szervomotor egy kompakt, integrált megoldás, amely egyesíti a szervohajtás és a motor előnyeit egyetlen egységben. Ez az egyfázisú, IP54 védettséggel rendelkező motor ideális választás olyan alkalmazásokhoz, ahol korlátozott a hely, de magas teljesítményre és precíz pozicionálásra van szükség. A BMI sorozat kompatibilis a Lexium 32i hajtáscsaláddal, így tökéletesen illeszkedik a Schneider Electric automatizálási rendszereibe.
A BMI0702T06F modell kiemelkedő műszaki paraméterekkel rendelkezik. 700 W névleges kimeneti teljesítményt biztosít 230 V egyfázisú tápfeszültség mellett, míg 115 V esetén 400 W teljesítményt nyújt. A motor folyamatos nyomatéka 2,48 Nm, míg a csúcsnyomaték mindkét tápfeszültség esetén eléri a 6,6 Nm-t. A motor maximális mechanikai fordulatszáma 8000 rpm, míg névleges fordulatszáma 230 V mellett 4000 rpm, 115 V esetén pedig 1700 rpm. Az egység integrált fékkel rendelkezik, amelynek tartónyomatéka 3 Nm. A termék különleges jellemzője a 32768 pontos/fordulat felbontású abszolút SinCos Hiperface visszacsatolás, amely rendkívül pontos pozicionálást tesz lehetővé.
A motor beépített teljesítményfokozattal, valamint integrált EMC szűrővel rendelkezik. A tápfeszültség 115-230 V között állítható be, -15%...+10% tűréssel. A folyamatos kimeneti áram 2,6 A 8 kHz kapcsolási frekvencia mellett, míg a 3 másodperces csúcsáram eléri a 10,5 A-t 230 V esetén. A motor kiváló forgatónyomaték-karakterisztikával rendelkezik a teljes fordulatszám-tartományban, amit jól szemléltetnek a teljesítménygörbék. 115 V tápfeszültség mellett a maximális csúcsteljesítmény 860 W (1760 rpm, 4,67 Nm), míg 230 V esetén 2129 W (3360 rpm, 6,05 Nm).
A BMI0702T06F szervomotor nemzetközi szabvány szerinti peremmel rendelkezik, a motorperem mérete 70 mm. A tengelyvég menetelés nélküli, 11 mm átmérőjű és 23 mm hosszú. A motor mechanikai jellemzői között szerepel a rotor tehetetlenségi nyomatéka (1,24 kg·cm²), valamint a maximális radiális erő, amely a fordulatszámtól függően 390-710 N között változik. A motor természetes konvekcióval hűl, teljes hossza 306 mm. Az integrált fék behúzási teljesítménye 5 W. Különböző szerelési lehetőségeket kínál standard vagy külső fékellenállással, az adatlapban részletezett A-F típusú szerelési opciókkal, amelyek különböző méreteket eredményeznek.
Schneider Electric Lexium 32i - BMI0702T06F -32i integrált hajtásos szervomotor, 70 mm, 700 W, 2,48 Nm, IP54, 1f, retesz nélkül műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típusa: Szervomotor beépített teljesítményfokozattal
Műszaki paraméterek
Maximális mechanikai fordulatszám: 8000 rpm
Névleges tápfeszültség: 115...230 V - 15...10 %
Tápfeszültség határértékek: 100…240 V
Hálózati fázisok száma: Egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2.6 A 8 kHz mellett
3s csúcsáram: 10.5 A 230 V esetén 1 s-ig
Folyamatos álló áram: 2.6 A
Folyamatos álló nyomaték: 2.48 N.m 115...230 V egyfázisú esetén
Csúcs álló nyomaték: 6.6 N.m 115 V egyfázisú esetén, 6.6 N.m 230 V egyfázisú esetén
Névleges kimeneti teljesítmény: 700 W 230 V egyfázisú esetén, 400 W 115 V egyfázisú esetén
Névleges nyomaték: 2.2 N.m 115 V egyfázisú esetén, 1.7 N.m 230 V egyfázisú esetén
Névleges fordulatszám: 4000 rpm 230 V egyfázisú esetén, 1700 rpm 115 V egyfázisú esetén
Maximális áram Irms: 17.7 A 230 V, egyfázisú esetén, 17.7 A 115 V, egyfázisú esetén
Kompatibilitás és csatlakozás
Termék kompatibilitás: Drive control unit LXM32i CANopen, Drive control unit LXM32i EtherCAT
Tengelyvég: Reteszelés nélküli
Második tengely: Nincs második tengelyvég
Tengelyátmérő: 11 mm
Tengelyhossz: 23 mm
Visszacsatolás típusa: Abszolút single turn SinCos Hiperface
Fordulatszám visszacsatolás felbontása: 32768 pont/fordulat
Mechanikai jellemzők
Rögzítőfék: Van
Tartónyomaték: 3 N.m rögzítőfék
Rögzítési támogatás: Nemzetközi szabvány perem
Motor perem mérete: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri kártya csatlakozó
Nyomatékállandó: 0.63 N.m/A 20 °C-on
Vissza-EMF állandó: 42.1 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenségi nyomatéka: 1.24 kg.cm²
Sztátor ellenállás: 2.7 Ohm 20 °C-on
Sztátor induktivitás: 7.8 mH 20 °C-on
Sztátor elektromos időállandója: 2.89 ms 20 °C-on
Maximális erőhatások
Maximális radiális erő Fr: 710 N 1000 rpm esetén, 560 N 2000 rpm esetén, 490 N 3000 rpm esetén, 450 N 4000 rpm esetén, 410 N 5000 rpm esetén, 390 N 6000 rpm esetén
Maximális axiális erő Fa: 0.2 x Fr
Egyéb jellemzők
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hossz: 306 mm
Motor kötegek száma: 2
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5.5 mm
Rögzítőfuratok körátmérője: 75…82 mm
Tengelyváll-perem távolság: 2.5 mm
Környezeti jellemzők
IP védettségi fokozat: Tengely: IP54, Ház: IP65
