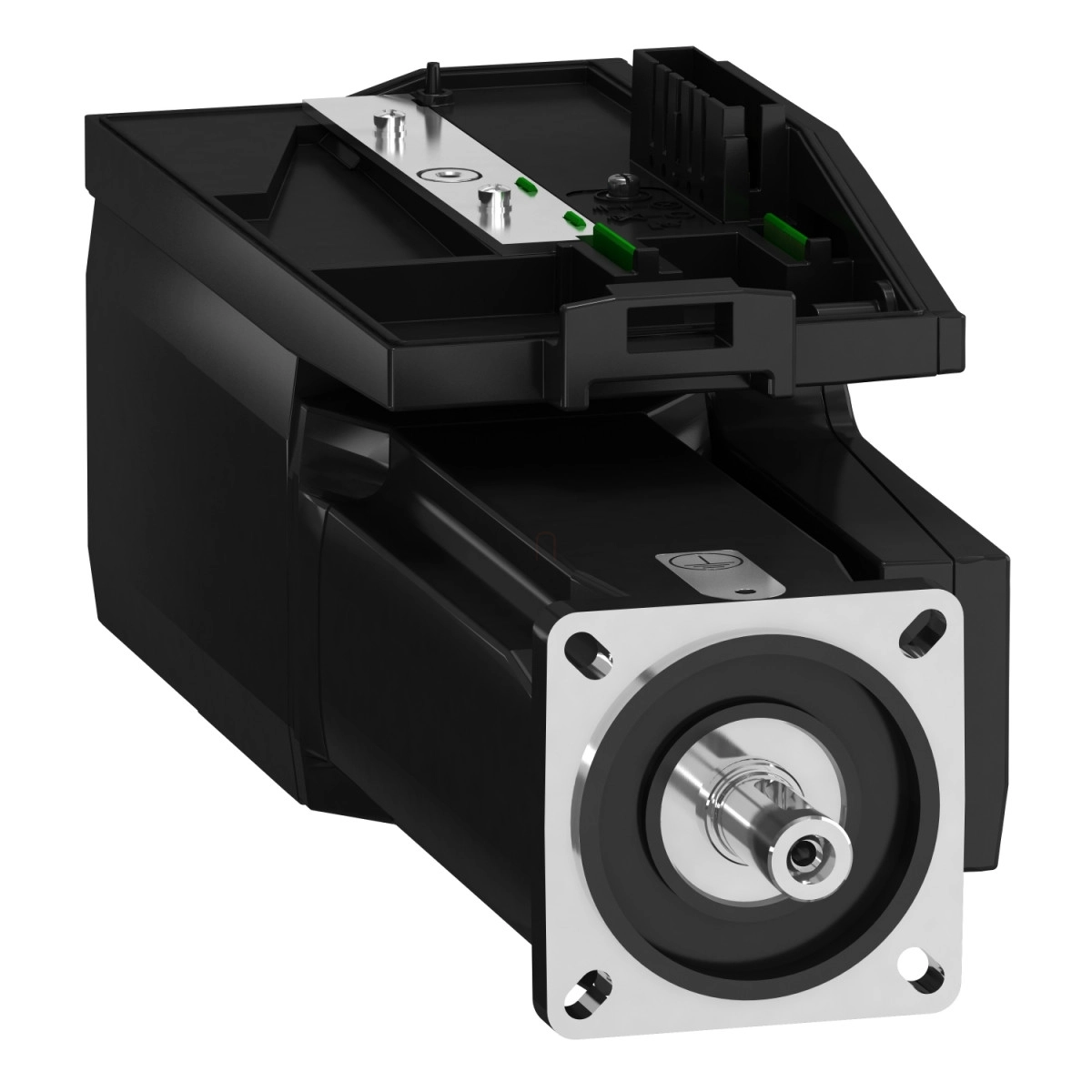

A Schneider Electric BMI0703P06F típusú szervomotorja a Lexium 32i termékcsalád része, amely integrált hajtással rendelkező, precíziós alkalmazásokra kifejlesztett motor. Ez a speciális szervohajtás egyesíti a szervohajtás és a vezérlő egység előnyeit egyetlen kompakt készülékben, így ideális választás a modern ipari automatizálási feladatokhoz.
A BMI0703P06F modell egy 3 fázisú szervomotor, integrált teljesítményfokozattal, amely kiváló teljesítményt és pontos pozícionálást biztosít. A 70 mm-es perem mérettel rendelkező motor nominális kimeneti teljesítménye 900 W 400 V és 480 V háromfázisú tápfeszültségnél, míg 208 V-nál 450 W teljesítményt nyújt. A motor folyamatos álló nyomatéka 3,4 Nm, csúcs álló nyomatéka pedig akár 8,6 Nm is lehet bármely támogatott tápfeszültség esetén. A névleges fordulatszám tápfeszültségtől függően változik: 208 V-nál 1600 rpm, 400 V-nál 3300 rpm, míg 480 V-nál eléri a 3900 rpm-et.
A motorba integrált abszolút egykörös SinCos Hiperface visszacsatolás található, 32768 pont/fordulat felbontással, ami rendkívül pontos pozicionálást tesz lehetővé. A BMI0703P06F modell további előnye a beépített fék, melynek tartónyomatéka 3 Nm. Az IP54 védelmi osztályú tengely és IP65 védelmi osztályú ház a motor megbízható működését biztosítja még por és nedvesség jelenlétében is, így ipari környezetben is alkalmazható.
Műszaki szempontból a BMI0703P06F kimagasló paraméterekkel rendelkezik. A folyamatos kimenőáram 2 A 8 kHz-en, a csúcsáram pedig 6 A 400 V-nál 3 másodpercig. A motor nyomatéki állandója 1,41 Nm/A 20°C-on, a visszaindulási EMF állandó pedig 95,39 V/krpm 20°C-on. A BMI0703P06F rendelkezik integrált EMC szűrővel, és kompatibilis a Lexium 32i CANopen és Lexium 32i EtherCAT meghajtóvezérlő egységekkel, ami rugalmas kommunikációs lehetőségeket biztosít különböző ipari hálózati környezetekben.
A motorban 10 pólus található, a forgórész tehetetlensége 1,78 kg.cm², az állórész ellenállása 7,99 Ohm, induktivitása 25,6 mH 20°C-on. Az állórész elektromos időállandója 3,2 ms. A motor tengelye retesz nélküli, 14 mm átmérőjű és 30 mm hosszúságú. A maximális radiális erő (Fr) fordulatszámtól függően 400-730 N között változik, míg a maximális axiális erő (Fa) a radiális erő 0,2-szerese. A motor természetes konvekcióval hűl, teljes hossza 339 mm, és 3 motoregységből áll. Felszerelése nemzetközi szabványos peremmel történik, 4 db 5,5 mm átmérőjű rögzítő furattal, melyek kör átmérője 75-82 mm. A központosító gallér átmérője 60 mm, mélysége 2,5 mm. Az elektromos csatlakozás nyomtatott áramköri csatlakozóval történik.
Schneider Electric Lexium 32i - BMI0703P06F -32i integrált hajtásos szervomotor, 70 mm, 900 W, 3,4 Nm, IP54, 3f, retesz nélkül műszaki adatok
Főbb jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid név: BMI
Termék vagy komponens típusa: Szervomotor teljesítmény fokozattal
Műszaki paraméterek
Maximális mechanikai sebesség: 8000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határok: 208...480 V
Hálózat fázisainak száma: Három fázis
Hálózati frekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimenő áram: 2 A 8 kHz-en
Kimenő áram 3s csúcs: 6 A 400 V-nál 3 s-ig
Folyamatos álló áram: 2 A
Folyamatos álló nyomaték: 3,4 N.m 208...480 V három fázisnál
Csúcs álló nyomaték: 8,6 N.m 208 V három fázisnál, 8,6 N.m 400 V három fázisnál, 8,6 N.m 480 V három fázisnál
Névleges kimeneti teljesítmény: 900 W 400 V három fázisnál, 900 W 480 V három fázisnál, 450 W 208 V három fázisnál
Névleges nyomaték: 2,9 N.m 208 V három fázisnál, 2,7 N.m 400 V három fázisnál, 2,3 N.m 480 V három fázisnál
Névleges fordulatszám: 3300 rpm 400 V három fázisnál, 1600 rpm 208 V három fázisnál, 3900 rpm 480 V három fázisnál
Maximális áram Irms: 12,5 A 400 V, három fázisnál, 12,5 A 480 V, három fázisnál, 12,5 A 208 V, három fázisnál
Kompatibilitás és csatlakoztatás
Termék kompatibilitás: Meghajtó vezérlő egység LXM32i CANopen, Meghajtó vezérlő egység LXM32i EtherCAT
Tengely vég: Retesz nélküli
Második tengely: Második tengely vég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Visszacsatolás típusa: Abszolút egykörös SinCos Hiperface
Sebesség visszacsatolás felbontás: 32768 pont/fordulat
Tartófék: Beépítve
Tartónyomaték: 3 N.m tartófék
Mechanikai jellemzők
Rögzítési támasz: Nemzetközi szabványos perem
Motor perem mérete: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomatéki állandó: 1,41 N.m/A 20 °C-on
Visszaindulási EMF állandó: 95,39 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlensége: 1,78 kg.cm²
Állórész ellenállása: 7,99 Ohm 20 °C-on
Állórész induktivitása: 25,6 mH 20 °C-on
Állórész elektromos időállandója: 3,2 ms 20 °C-on
Maximális radiális erő Fr: 730 N 1000 rpm-nél, 580 N 2000 rpm-nél, 510 N 3000 rpm-nél, 460 N 4000 rpm-nél, 430 N 5000 rpm-nél, 400 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hosszúság: 339 mm
Motor egységek száma: 3
Szerelési adatok
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 75...82 mm
Tengely váll-perem távolság: 2,5 mm
Környezeti feltételek
IP védelmi fokozat: Tengely: IP54, Ház: IP65
